本文详细介绍了如何在ISE工具中使用ChipScope进行FPGA设计的调试，包括设置保持层次，添加CDC文件，配置ChipScope参数，生成.bit文件，连接仿真器，设置触发条件并观察波形。通过这些步骤，可以帮助开发者有效地分析和验证FPGA内部信号。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

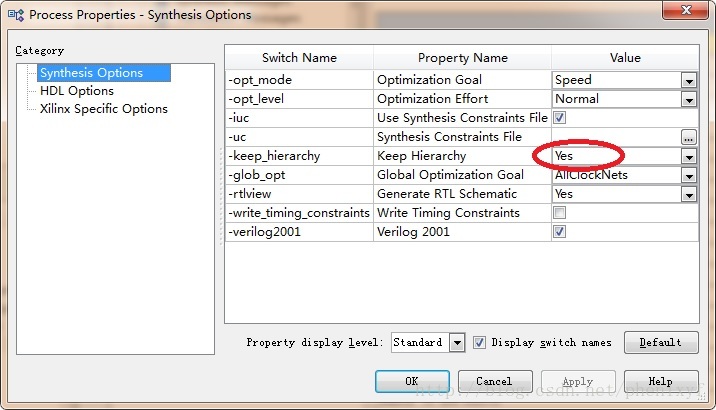

1. 先在综合中设置保持层次，以便在chipsope中保持原电路代码结构

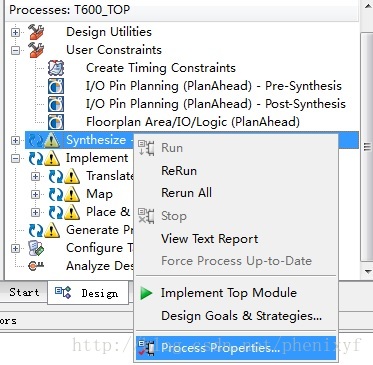

    右键Synthesize->Process Properties..







2. 添加CDC文件，给ChipScope使用

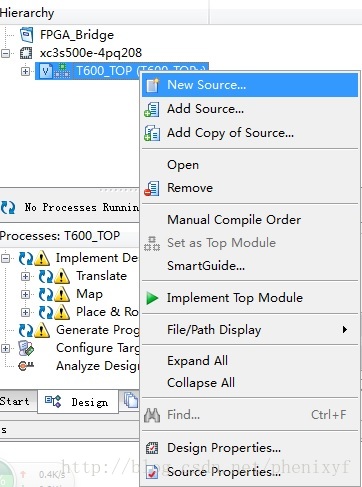

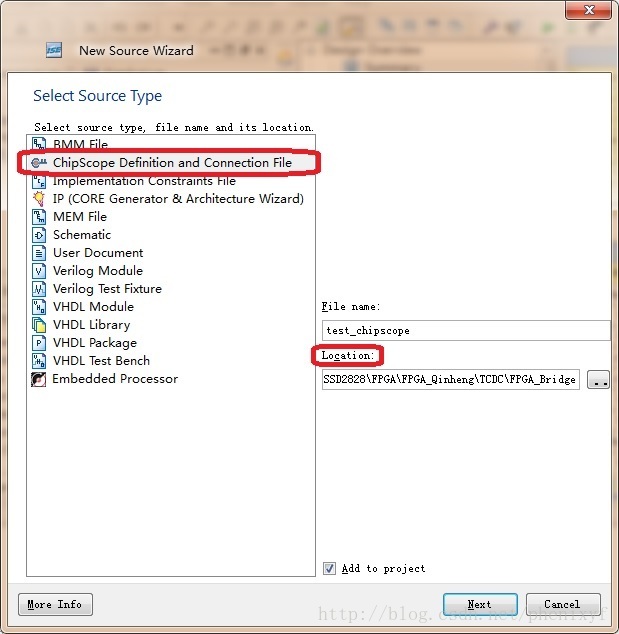

2.1 建立.cdc文件

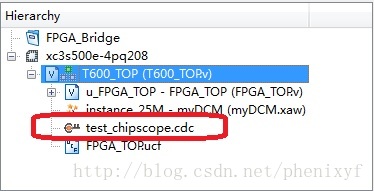

添加完成后，项目分支中出现cdc文件



2.2 双击该图标，进入cdc设置窗口，点next
