1、前言

在设备联网建设中，一般通过边缘网关采集设备或SCADA系统数据，然后上传到服务端进行处理。数据如何上传是承上启下的重要一环。

早期的数据传输，一般每个报文的长度有限，内容采用二进制编码。目前在工厂内部，IT条件都比较好，更多的是从通用性、易用性和可维护性等方面进行考虑，这时报文一般采用JSON格式。如何设计上传的JSON，本文给出笔者的个人建议。

2、来自OPC软件的参考

工控行业有些大名鼎鼎的设备连接软件，如KepServer，支持非常多的设备通讯协议，它采用工程、通道、设备和数据项的模式对连接的设备进行管理。

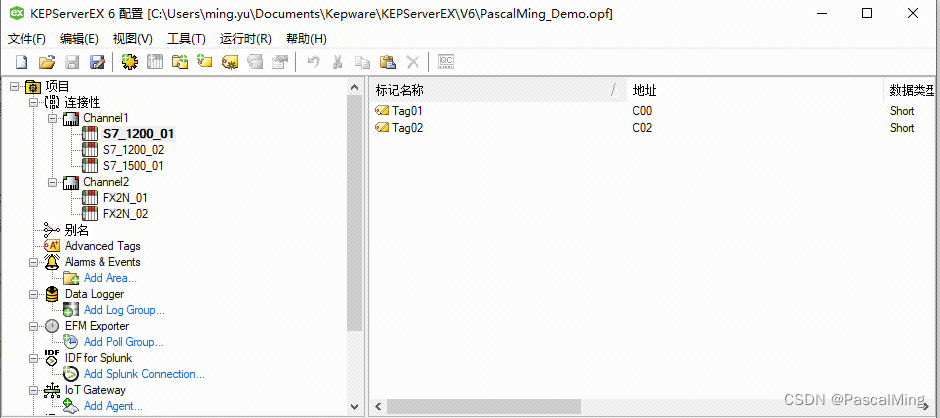

简单配置的KepServerEx6工程

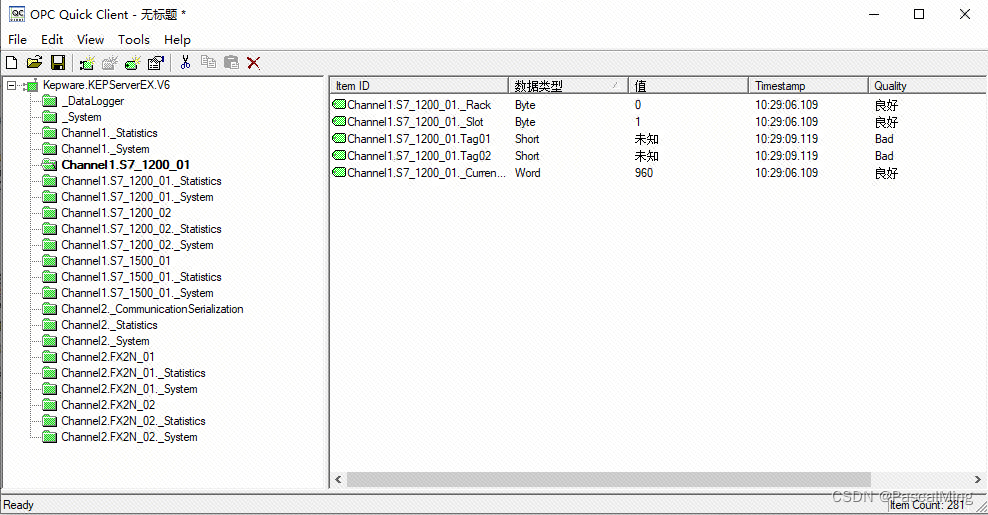

使用Opc Client客户端查询数据

从上面的示例可以看出，一个工程下面，可以建立多个通道，每个通道是同一通信连接设备的集合。通道下面可以建立具体的设备，可以有多个。设备下面配置具体的设备数据点。KepServerEx为每个通道建立了部分内部数据点。

3、设备采集网关设计

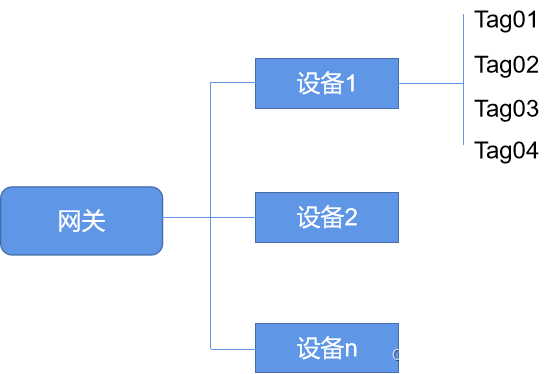

设备采集网关设计，在参考KepServerEx的基础上，适当简化：即每个网关支持对多个设备的连接，省去通道这层，采用网关-设备-数据项3级结构。网关与设备为1:N关系，设备下面连接的数据点由设备本身决定，几个到几万个都有可能。

同一个工厂里可以根据设备布局、网络规划、服务器负载等实际情况的不同，部署多个网关。网关与设备之间其实是弱绑定关系，一个设备可以挂到A网关，也可以挂到B网关。设备与数据项之间是强绑定关系，每个设备的数据项的固定的。

从监控需要出发，网关与设备设备下可挂部分虚拟的检测点，如网关与服务器连接次数，网关与服务器通信建立时间、网关与服务器连接尝试次数、设备连接状态、设备重连次数、设备采集数据次数等，方便进行全链路的数据监控与排查。

对于基于TCP连接的设备，也可以根据需要部署冷备或热备模式。服务由任务调度平台调度管理。冷备时，备用网关服务启动但不工作，直到主网关失效后再启动设备连接和数据上传。热备模式下，备用网关保持对设备的连接但不上传数据，直到收到调度指令才上传。冷网关模式下切换时间稍长。需要注意的是，很多支持TCP的设备，本身对连接数量是有限制的，需要根据情况制定相应的策略。

4、上传报文设计

上传报文使用JSON格式，每次可以上传一条或多条数据记录。参考示例：

{
  "factoryId" : "fc01",
  "edgeId" : "edge01",
  "startTimeStamp" : 1652500178755,
  "seq" : 1,
  "dataTimeStamp" : 1652500205000,
  "dataType" : "data",
  "data" : [ {
    "devId" : "dev1",
    "tag" : "tag_01",
    "ts" : "1652500205000",
    "vt" : "int",
    "v" : 1234,
    "vq" : 0,
    "seq" : 1
  }, {
    "devId" : "dev1",
    "tag" : "tag_02",
    "ts" : "1652500205000",
    "vt" : "float",
    "v" :12.34,
    "vq" : 0,
    "seq" : 1
  }, {
    "devId" : "dev2",
    "tag" : "tag_01",
    "ts" : "1652500409535",
    "vt" : "int",
    "v" : 1234,
    "vq" : 0,
    "seq" : 1
  }, {
    "devId" : "dev2",
    "tag" : "tag_02",
    "ts" : "1652500409535",
    "vt" : "float",
    "v" :43.21,
    "vq" : 0,
    "seq" : 1
  } ]
}

主要数据项说明如下：

序号	数据项	说明
1	factoryId	工厂编号
2	edgeId	网关编号
3	startTimeStamp	网关启动时间
4	seq	数据上报数据序列号
5	dataTimeStamp	上报数据生成时间（与实际上传时间有差异）
6	dataType	数据类型，对应不同数据处理需求
7	data	数据值列表

数据值数据项目说明：

序号	数据项	说明
1	devId	设备编号
2	tag	数据项名称
3	ts	数据采集时间
4	vt	数据项值类型，比如int/float/bool/string等
5	v	数据值（对于Java Object类型）
6	vq	数据质量，不同协议质量代码不同。OPC数据可以取OPC质量代码
7	seq	数据上传序列号（订阅变化数据非周期更新）

seq主要用于数据追踪。

数据上传，可以采用简单的FIFO先进先出，所有数据先进队列，数据队列根据内存、数量大小进行缓存，避免短时间的网络或服务器异常造成的数据丢失。根据上传接入对于协议要求进行封装，上传可以采用MQTT，纯内网环境也可以直接入Kafka。Kafka推荐使用网关Id做为Key，确保同一个网关的数据在使用时可以先进先出。
