深度学习入门笔记之LeNet-5网络

一、基本简介
LeNet5可以说是最早的卷积神经网络了，它发表于1998年。LeNet-5出自论文Gradient-Based Learning Applied to Document Recognition，是一种用于手写体字符识别的非常高效的卷积神经网络。论文原文地址http://yann.lecun.com/exdb/publis/pdf/lecun-01a.pdf。

二、LeNet网络的基本结构

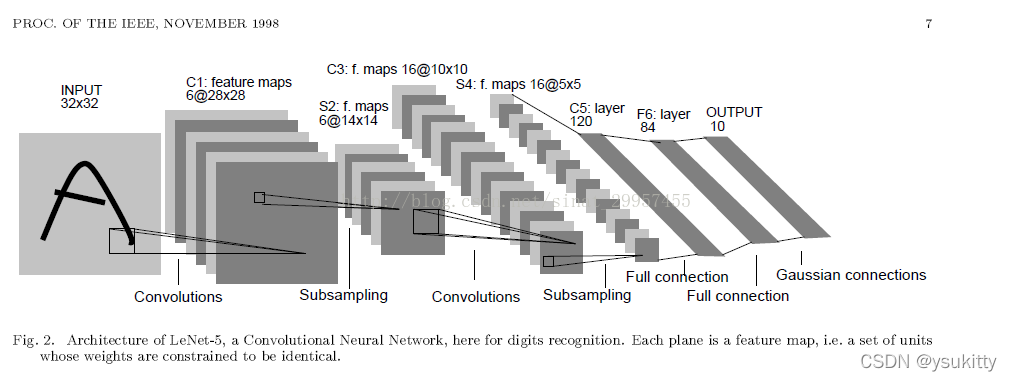

LeNet-5共有7层，不包含输入，每层都包含可训练参数；每个层有多个Feature Map，每个FeatureMap通过一种卷积滤波器提取输入的一种特征，然后每个FeatureMap有多个神经元。
这7层网络的结构为 ：
输入 → 卷积 → 池化 → 卷积 → 池化 → 卷积（全连接） → 全连接 → 输出。

各层参数详解：

1、INPUT层-输入层
首先是数据 INPUT 层，输入图像的尺寸统一归一化为32*32。
注意：本层不算LeNet-5的网络结构，传统上，不将输入层视为网络层次结构之一。

2、C1层-卷积层
输入图片：32321
卷积核大小：55
卷积核种类：6
输出featuremap大小：2828 【（32-5+1）=28】
输出【神经元数量】：28286
可训练参数：（55+1) * 6（每个滤波器55=25个unit参数和一个bias参数，一共6个滤波器）
连接数：（55+1）62828=122304

详细说明：对输入图像进行第一次卷积运算（使用 6 个大小为 55 的卷积核），得到6个C1特征图（6个大小为2828的 feature maps, 32-5+1=28）。我们再来看看需要多少个参数，卷积核的大小为55，总共就有6（55+1）=156个参数，其中+1是表示一个核有一个bias。对于卷积层C1的输出，C1输出的每个像素都与输入图像中的55个像素和1个bias有连接【每个像素都是经过一个55的卷积和一个偏置项计算所得到的】，所以总共有2628286=122304个连接（connection）。有122304个连接，但是我们只需要学习156个参数，主要是通过权值共享实现的。

3、S2层-池化层（下采样层）
输入：28286
采样区域：22，长和宽的步长都是2
采样方式：4个输入相加，乘以一个可训练参数，再加上一个可训练偏置。最后将结果做一次映射通过sigmoid函数
采样种类：6
输出featureMap大小：1414（28/2）
本层的输出矩阵大小【神经元数量】：14146
可训练参数：26（和的权+偏置）
连接数：（22+1）614*14

S2中每个特征图的大小是C1中特征图大小的1/2。
详细说明：第一次卷积之后紧接着就是池化运算，使用 22核 进行池化，于是得到了S2，6个1414的 特征图（28/2=14）。S2这个pooling层是对C1中的2*2区域内的像素求和乘以一个权值系数再加上一个偏置，然后将这个结果再做一次映射。于是每个池化核有两个训练参数，所以共有2x6=12个训练参数，但是有5x14x14x6=5880个连接。

4、C3层-卷积层
输入：S2中所有6个或者几个特征map组合 【全部的输入14146，但卷积核并不是和所有的输入进行卷积，而是根据下图，进行的一个组合】 这属于LeNet的一个创新点吧
卷积核大小：55
卷积核种类：16
输出featureMap大小：1010 (14-5+1)=10
本层的输出矩阵大小【神经元数量】：101016

C3中的每个特征map是连接到S2中的所有6个或者几个特征map的，表示本层的特征map是上一层提取到的特征map的不同组合。
存在的一个方式是：C3的前6个特征图以S2中3个相邻的特征图子集为输入。接下来6个特征图以S2中4个相邻特征图子集为输入。然后的3个以不相邻的4个特征图子集为输入。最后一个将S2中所有特征图为输入。

则可训练参数为：6*(355+1)+6*(455+1)+3*(455+1)+1*(655+1)=1516
连接数：10101516=151600

详细说明：第一次池化之后是第二次卷积，第二次卷积的输出是C3，16个10x10的特征图，卷积核大小是 55. 我们知道S2 有6个 1414 的特征图，怎么从6 个特征图得到 16个特征图了【并不是通常的，卷积核5516与全部的输入14146进行卷积求和加上偏置项，而是卷积核5516与部分输入的组合进行卷积求和加上偏置项】？ 这里是通过对S2 的特征图特殊组合计算得到的16个特征图。具体如下：

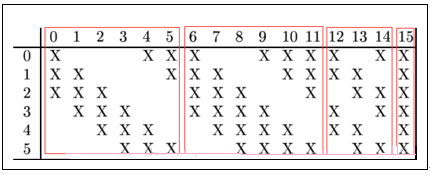

C3的前6个feature map（对应上图第一个红框的6列）与S2层相连的3个feature map相连接（上图第一个红框），后面6个feature map与S2层相连的4个feature map相连接（上图第二个红框），后面3个feature map与S2层部分不相连的4个feature map相连接，最后一个与S2层的所有feature map相连。卷积核大小依然为55，所以总共有6(355+1)+6*(455+1)+3*(455+1)+1*(655+1)=1516个参数。而图像大小为1010，所以共有151600个连接。

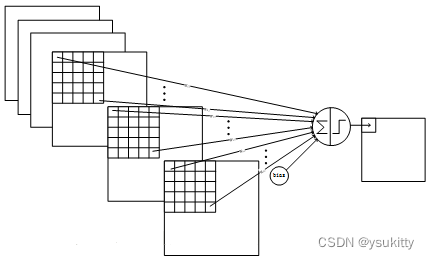

C3与S2中前3个图相连的卷积结构如下图所示：

上图对应的参数为 355+1，一共进行6次卷积得到6个特征图，所以有6（355+1）参数。 为什么采用上述这样的组合了？论文中说有两个原因：1）减少参数，2）这种不对称的组合连接的方式有利于提取多种组合特征。

5、S4层-池化层（下采样层）
输入：1010
采样区域：22
采样方式：4个输入相加，乘以一个可训练参数，再加上一个可训练偏置。结果通过sigmoid
采样种类：16
输出featureMap大小：55（10/2）
神经元数量：5516=400
可训练参数：216=32（和的权+偏置）
连接数：16*（2*2+1）55=2000

S4中每个特征图的大小是C3中特征图大小的1/2。
详细说明：S4是pooling层，窗口大小仍然是2*2，共计16个feature map，C3层的16个10x10的图分别进行以2x2为单位的池化得到16个5x5的特征图。这一层有2x16共32个训练参数，5x5x5x16=2000个连接。连接的方式与S2层类似。

6、C5层-卷积层
输入：S4层的全部16个单元特征map（与s4全相连）
卷积核大小：55
卷积核种类：120
输出featureMap大小：11（5-5+1）
本层的输出矩阵大小【神经元数量】：11120
可训练参数/连接：120*（1655+1）=48120

详细说明：C5层是一个卷积层。由于S4层的16个图的大小为5x5，与卷积核的大小相同，所以卷积后形成的图的大小为1x1。这里形成120个卷积结果。每个都与上一层的16个图相连。所以共有(5x5x16+1)x120 = 48120个参数，同样有48120个连接。

7、F6层-全连接层
输入：c5 120维向量
计算方式：计算输入向量和权重向量之间的点积，再加上一个偏置，结果通过sigmoid函数输出。【也有说此处用的激活函数为双曲正切函数】
可训练参数:84*(120+1)=10164

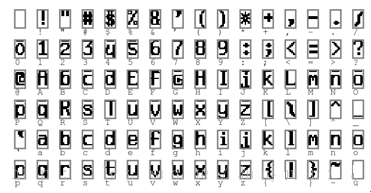

详细说明：6层是全连接层。F6层有84个节点，对应于一个7x12的比特图，-1表示白色，1表示黑色，这样每个符号的比特图的黑白色就对应于一个编码。该层的训练参数和连接数是(120 + 1)x84=10164。ASCII编码图如下：

8、Output层-全连接层
Output层也是全连接层，共有10个节点，分别代表数字0到9，且如果节点i的值为0，则网络识别的结果是数字i。采用的是径向基函数（RBF）的网络连接方式。假设x是上一层的输入，y是RBF的输出，则RBF输出的计算方式是：

上式w_ij 的值由i的比特图编码确定，i从0到9，j取值从0到7*12-1。RBF输出的值越接近于0，则越接近于i，即越接近于i的ASCII编码图，表示当前网络输入的识别结果是字符i。该层有84x10=840个参数和连接。

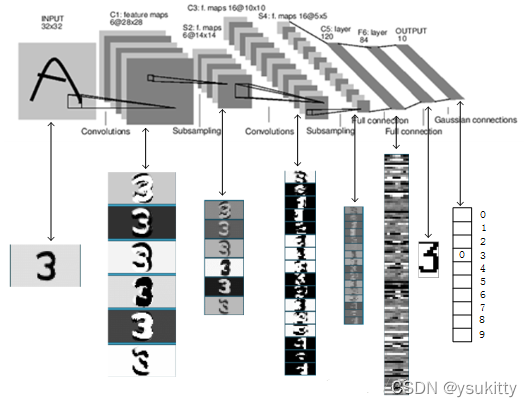

上图是LeNet-5识别数字3的过程

三 代码实现（Pytorch实现）
1 Anaconda安装使用_虚拟python环境创建_pytorch安装及测试_Pycharm安装。
注：Anaconda 是一个python的发行版，包括了python和很多常见的软件库, 和一个包管理器conda。常见的科学计算类的库都包含在里面了，使得安装比常规python安装要容易。所以装了anaconda就不需要装python了！！！
（1）Anaconda3安装

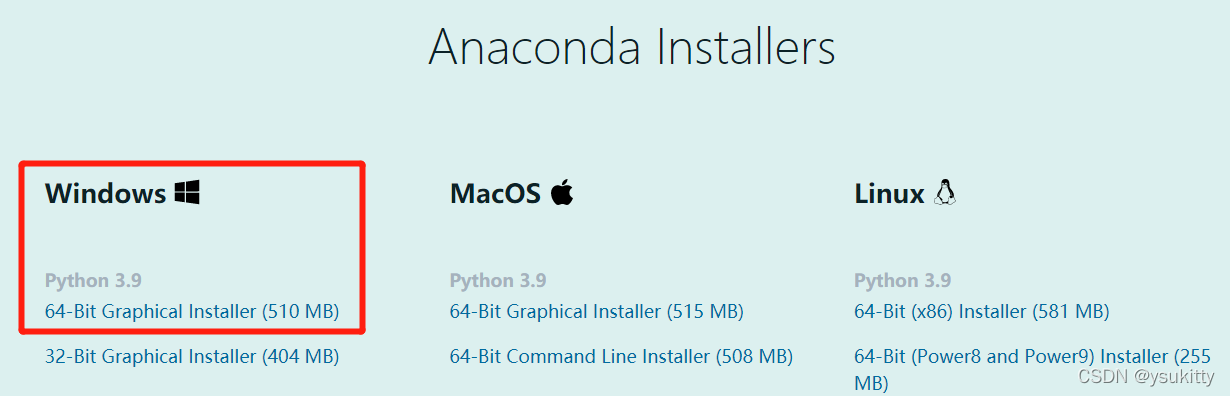

官网下载Anaconda3：https://www.anaconda.com/distribution/，选择下载最新版python 3.9的。安装路径选择默认路径：C:\ProgramData\Anaconda3。

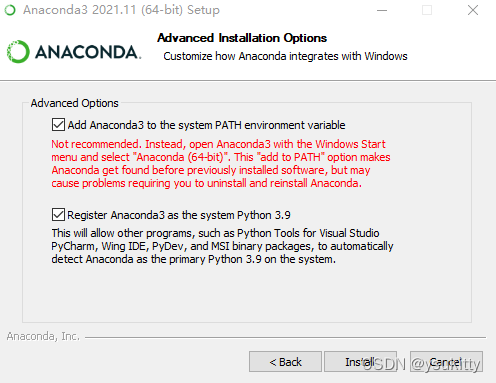

安装步骤：next->I agree->All users->默认安装路径->next->添加环境变量(这步建议勾选)->python3.9勾选了（这步是允许其他程序软件检测到Anaconda作为基本的python在这个系统中)->install->next->finished. 如果没有勾选自动添加环境变量，要手动添加，具体查找网上。

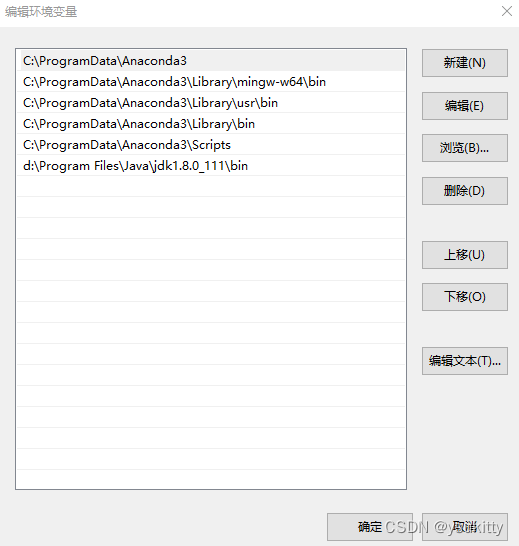

这是安装完成后的环境变量。

Anaconda安装后测试：
（1）开始菜单里面Anaconda3里面点击Anaconda Prompt后进入命令操作界面：输入python --version 可以查看当前Anaconda安装默认的python版本，输入python可以进入python命令行进行操作，并且按cotrol+z或者输入exit()退出python命令行。（或者Win+R 调出运行对话框，输入 cmd 回车，输入 python，如果出现python版本信息，表明安装成功。）
（2）使用快捷键Win+R，输入"cmd"，点击确认进入"命令提示符"，输入conda --version，显示conda版本号即为安装成功。
（2）搭建虚拟python环境。
以每一个新项目，单独新建一个环境开发，项目自己互不影响，项目所用到的库都是每一个环境中单独拥有的。
安装完成后（此时电脑已经自动搭建了python环境），找到 Anaconda Navigator的图标并点击打开。选择Environments。会发现上面有一个root(其他的都是自己建的)，这个就是系统默认的python环境——我们不用它。

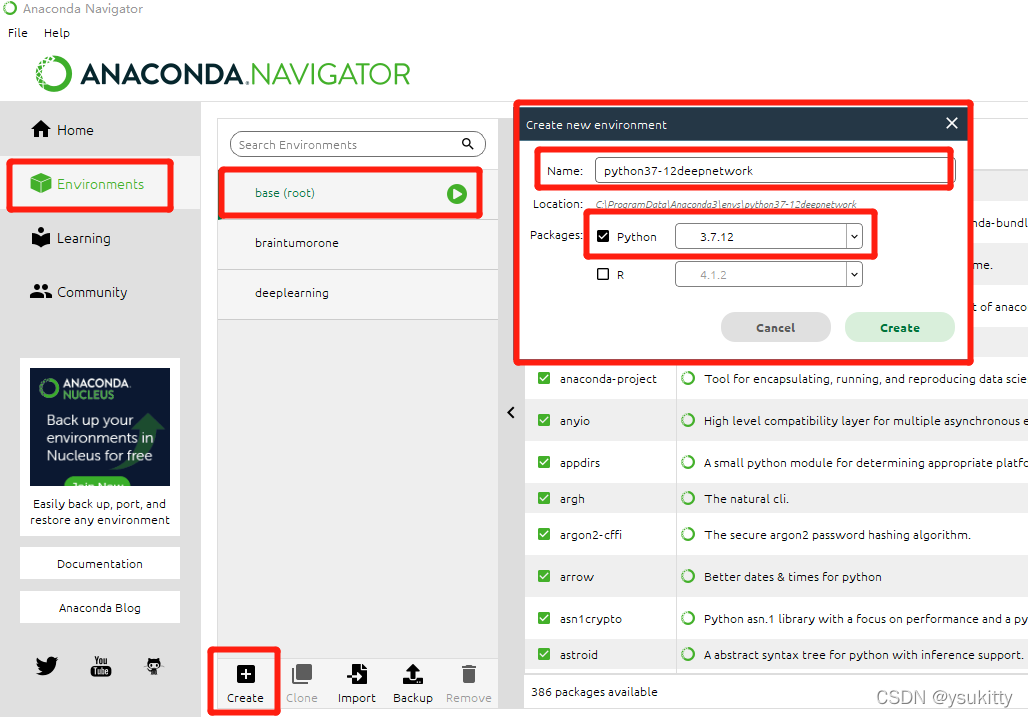

我们自己创建一个新环境：第一步点击Environment，第二步点击Creat,接着就会弹框。写一个你的环境名称，你的python版本；填写完后点击create,开始创建。创建的时间也有点慢。等待创建完之后，此时我们所需要的单独项目的python开发环境已经具备了。

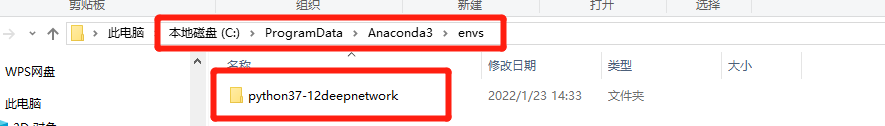

（3）我们再回到刚刚安装anaconda的路径：C:\ProgramData\Anaconda3下，找到名为 envs文件夹并点开。发现此时里面已经有了我们刚刚创建的那个新环境：python37-12deepnetwork。

点开新的环境：找到里面名为：Scripts的文件夹，此时复制这个文件夹的路径。我的路径为：C:\ProgramData\Anaconda3\envs\python37-12deepnetwork\Scripts（这个时候我们需要重新配置我们新建的这个新的开发环境）

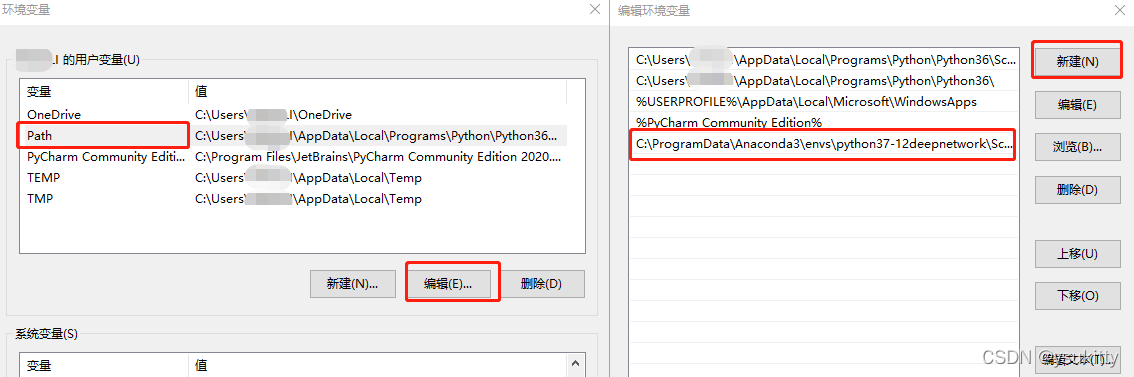

接着右击 此电脑–属性–高级系统设置–环境变量，打开Path—点击新建，将刚刚复制的Scripts的路径复制进去。然后点击所有的确定–确定–确定。。。。这样新的环境已经配置好了！！

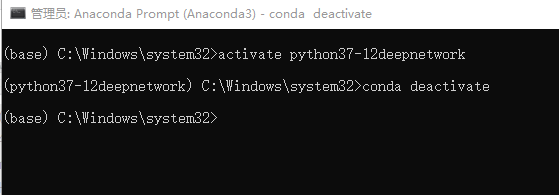

以管理员身份打开Anaconda Prompt，激活python37-12deepnetwork环境：

activate python37-12deepnetwork

退出：

conda deactivate

（3）安装Pytorch。

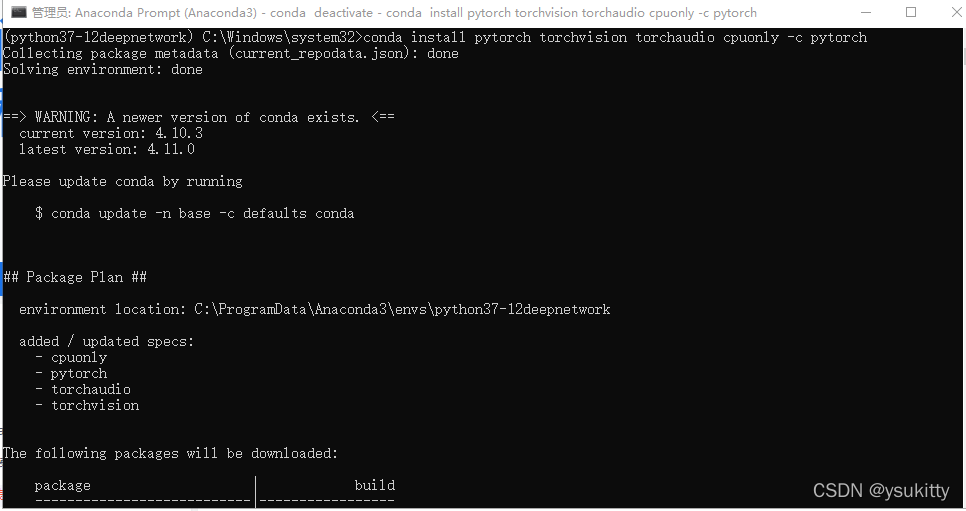

官网下载PyTorch：https://pytorch.org/。激活python37-12deepnetwork环境，在这个环境下输入命令：

conda install pytorch torchvision torchaudio cpuonly -c pytorch

测试是否安装成功：
（1）激活环境python37-12deepnetwork：

activate python37-12deepnetwork

（2）进入python：python
（3）测试numpy：import numpy

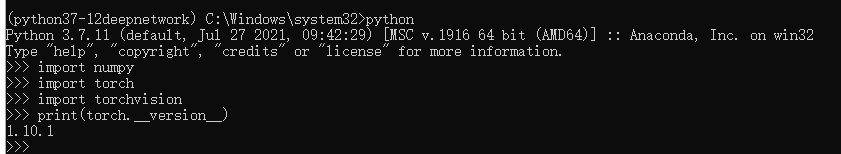

（4）测试pytorch：
import torch
import torchvision
print(torch.version)
（5）如果成功打印，测试成功，使用exit()退出python
（6）关闭虚拟环境：

conda deactivate

（4）安装pycharm。
我的pycharm之前就安装好了，所以我直接进行后面的设置。设置的细节部分这里忽略了，可以参考https://zhuanlan.zhihu.com/p/35255076。

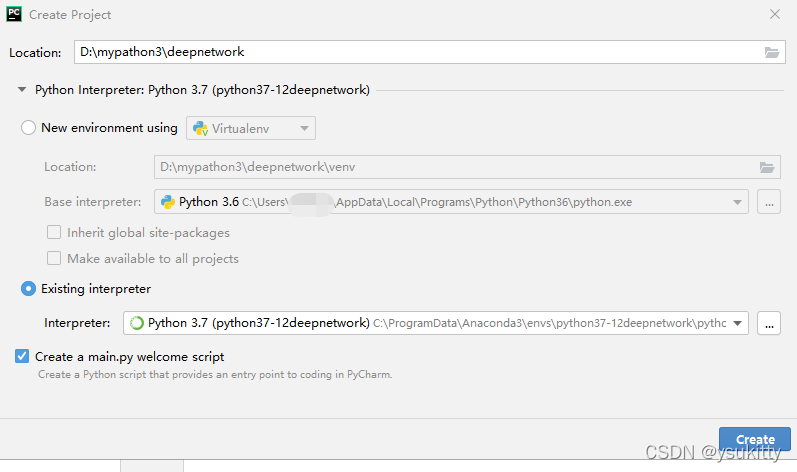

新建项目，Interpreter选择existing Interpreter，这里填写的是python环境中python.exe文件地址，点击那个齿轮按钮，添加一个新的路径地址，找到刚刚新建的python环境我的是（ C:\ProgramData\Anaconda3\envs\python37-12deepnetwork） 中的python.exe文件，双击选中它。 然后点击右下方 create。创建完毕！

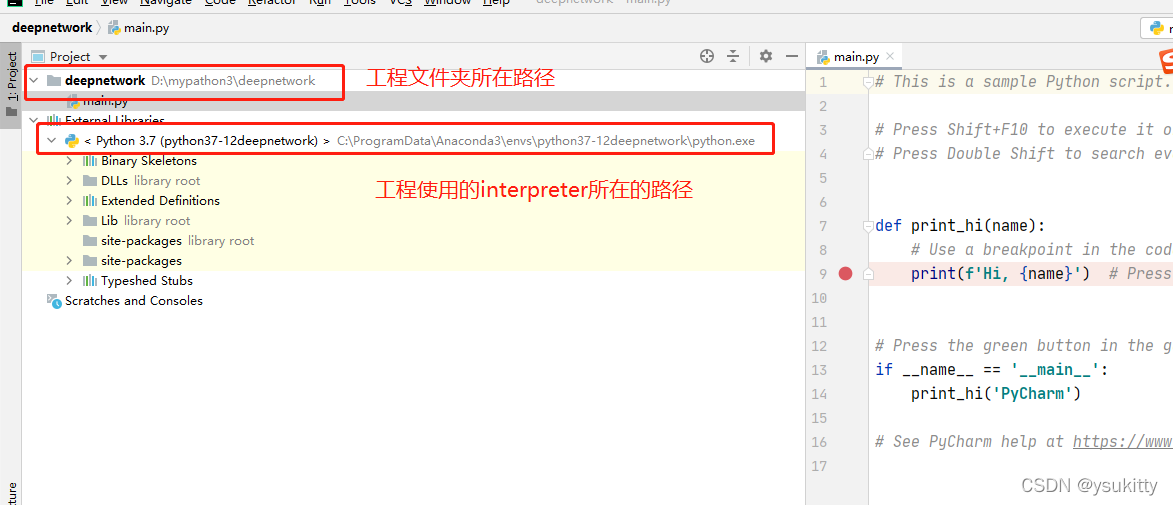

新建的工程如下：

这时候你只需要 鼠标选中deepnetwork，然后右击选中new->python file，新建一个py文件即可进行开发。
