DPU02:国产USB转UART的桥接控制器兼容替代CP2102

---

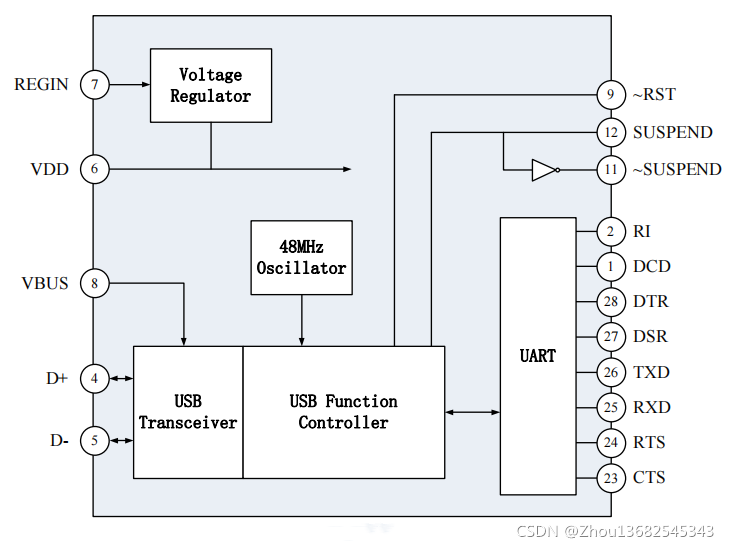

DPU02是高度集成的USB转UART的桥接控制器芯片，可将RS-232设计更新为USB设计，并简化PCB组件空间。DPU02包括了一个USB 2.0全速功能控制器、USB收发器、振荡器、EEPROM和带有完整调制解调控制信号的异步串行数据总线（UART）控制器，集成在QFN-28 5x5mm封装中，无需其他的外部USB元件。
　DPU02芯片内EEPROM可以被用作定制USB 厂商ID、产品ID、产品描述字符串、电源描述、设备版本号和设备序列号等期望的OEM应用。EEPROM可以通过USB在应用板上进行编程，这使得该产品在制造和调试过程中就可以实现对DPU02进行编程。虚拟设备COM端口的驱动程序允许基于DPU02的产品作为COM端口出现在PC应用。在许多现有RS-232设计中，将RS232更新到USB时，需要做的是用DPU02替换掉RS-232的电平转换器。

DPU02芯片特性

单芯片 USB 到 UART 数据传输
◆ 集成USB收发器；无需外部电阻
◆ 集成的时钟；无需外部晶振
◆ 内部1024-Byte EEPROM用于厂商ID、产品ID、序列号、电源描述、版本号和产品描述字符串
◆ 片内上电复位电路
◆ 片内稳压器：3.3v电压输出
USB 功能控制器
◆ USB2.0规范标准
◆ 通过SUSPEND管脚支持USB悬挂状态
异步串行数据总线（UART）
◆ 所有的握手和调制解调器接口信号
◆ 支持的数据格式
　– 数据bits：5，6，7和8
　– 停止bits：1，1.5和2
　– 校验：奇，偶，标记，空间，无校验
◆ 波特率：300 bps到1M bps
◆ 支持硬件或X-On/X-Off流量控制
◆ 支持事件字符
◆ 支持线路传输中断
虚拟设备 COM 端口的驱动程序
◆ Windows 10/8/ 7/ Vista/ Server 2003/ XP/2000等
◆ Mac OS-X/OS-9
◆ Linux
◆ Windows CE
电源电压
◆ 自供电：3.0 v到3.6 v
◆ USB总线供电：4.0 v到5.25 v
工作温度范围
◆ -40 ~ +85℃
封装
◆ 符合RoHS规范的 28-pin QFN （5 x 5mm）

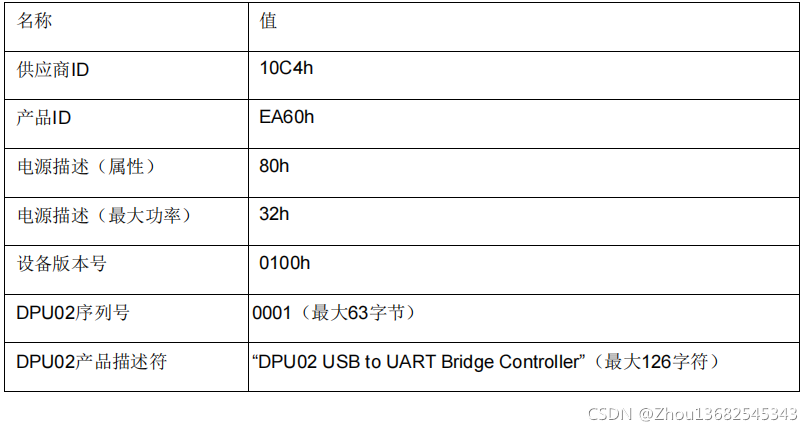

USB配置数据和序列号设置

DPU02内部EEPROM是通过USB进行编程的。这允许OEM的USB配置数据和序列号在制造和测试过程中写入DPU02板上的EEPROM中。DPU02能锁定USB描述符以保护未来的更改 ，在USB接口上通过在PCB上加电容，实现在系统内编程。在运行编程的时候， VDD管脚需要保持3.3V以上以保证可以成功写入EEPROM。

DPU02应用领域

● 传统设备RS-232升级到USB
● 蜂巢式电话USB接口电缆
● USB 接口电缆
● USB转 RS-232 串行适配器
