CH343/CH343P国产USB转异步串口UART/RS232/RS485/RJ45芯片

---

CH343简介

CH343 是一个 USB 总线的转接芯片，实现 USB 转高速异步串口，同时支持 115200bps 及以下通讯波特率的自动识别和动态自适应，提供了常用的MODEM 联络信号，用于为计算机扩展异步串口，或者将普通的串口设备或者MCU直接升级到USB总线。

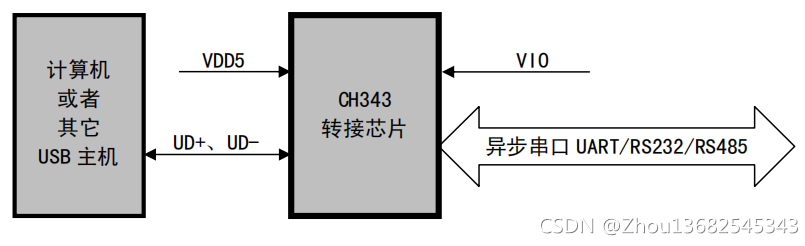

原理简化图

　　
.

CH343芯片特性

◆ 全速 USB 设备接口，兼容 USB V2.0。
◆ 内置固件，仿真标准串口，用于升级原串口外围设备，或者通过 USB 增加额外串口。
◆ 计算机端 Windows 操作系统下的串口应用程序完全兼容，无需修改。
◆ 支持免安装的操作系统内置 CDC 类驱动程序或者多功能高速率的 VCP 厂商驱动程序。
◆ 硬件全双工串口，内置独立的收发缓冲区，支持通讯波特率 50bps～6Mbps。
◆ 可选自动识别和动态自适应在 115200bps 及以下的常用通讯波特率。
◆ 串口支持 5、6、7 或者 8 个数据位，支持奇校验、偶校验、空白、标志以及无校验。
◆ 支持常用的 MODEM 联络信号 RTS、DTR、DCD、RI、DSR、CTS。
◆ 支持 CTS 和 RTS 硬件自动流控。
◆ 支持半双工，提供正在发送状态 TNOW 支持 RS485 切换。
◆ 通过外加电平转换器件，支持 RS232 接口。
◆ USB 端支持 5V 电源电压和 3.3V 电源电压。
◆ 串口 I/O 独立供电，支持 5V、3.3V、2.5V、1.8V 电源电压。
◆ 内置上电复位，内置时钟，无需外部晶振。
◆ CH343P 内置 EEPROM，可配置芯片 VID、PID、最大电流值、厂商和产品信息字符串等参数。
◆ 芯片内置 Unique ID(USB Serial Number)。
◆ 驱动程序支持32/64位 Windows 2000/XP/Vista/7/8/8.1/10/11/SERVER 2003/2008/2012/2016/2019/2022。
◆ 提供 SOP16 和 ESSOP10 及 QFN16 无铅封装，兼容 RoHS。

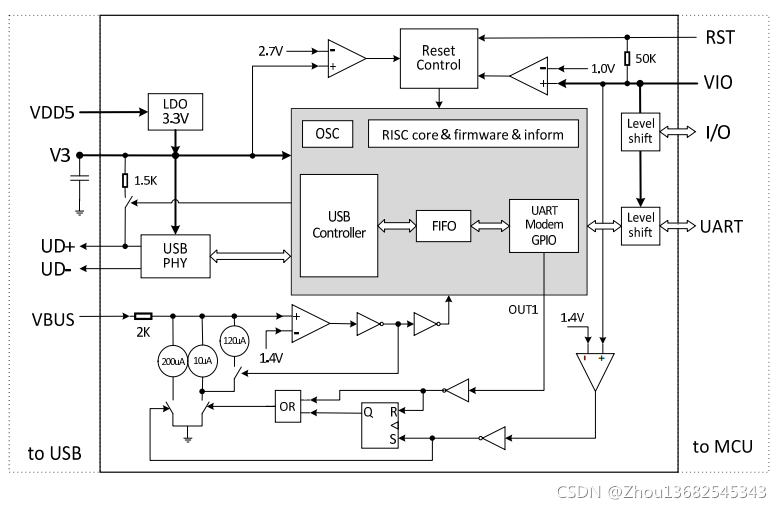

结构框图

选型参考

-　CH343G：SOP16　3.9mm x 150mil　
　-　CH343K：ESSOP10　3.9mm x 150mil
　-　CH343P：QFN16　3mm x 3mm
对比差异：
CH343K/CH343P 的底板是 0#引脚 GND，是可选但建议的连接；其它 GND 是必要连接。
CH343 的 USB 收发器按 USB2.0 全内置设计，UD+和 UD-引脚不能串接电阻，否则影响信号质量。

USB 转接类应用

● 通过安卓设备外接芯片可转接串口、打印口、I2C、SPI、并口等
● USB 转CDC串口、打印口等驱动为系统内置，可直接使用
● 支持串口I/O独立供电，串口支持最高12Mbps波特率
● 硬件接口均支持多种硬件模式与速率且可根据需要修改
