SI522国产13.56MHz读卡NFC芯片QFN32兼容替代RC522

---

一、SI522简介

Si522是高度集成的工作在13.56 MHz的非接触式读写器芯片，阅读器支持 ISO/IEC 14443 A/MIFARE。无需外围其他电路，Si522 的内部发送器可驱动读写器天线与 ISO/IEC 14443 A/MIFARE 卡和应答机通信。接收器模块提供一个强大和高效的电路来解调译码ISO/IEC 14443 A/MIFARE 兼容卡和应答机的信号。数字模块处理完整的ISO/IEC 14443 A帧和错误检测功能（奇偶和 CRC）。
Si522 支持MIFARE产品。Si522支持非接触式通信，与MIFARE系列双向通信速率高达 848 kBd。
提供以下主机接口：
• SPI（串行外设接口）
• 串行 UART（类似 RS232，电压电平值取决于引脚供电电压）
• 标准双线串行接口

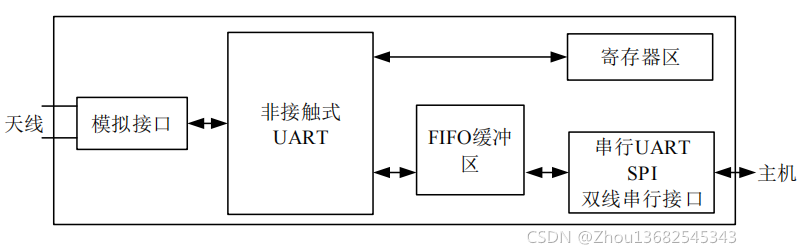

内部结构简化框图

.

芯片特性

PIN TO PIN兼容替代RC522/MFRC522
• 高度集成的模拟电路，解调和译码响应
• 带缓冲的输出驱动器，使用最少的外围元件与天线连接
• 支持 ISO/IEC 14443 A/MIFARE
• 读写器模式的典型操作距离高达 60mm（不同卡类型实测读卡距离40mm~60mm），具体取决于天线的尺寸和圈数，可协助调试
• 读写器模式下支持 MIFARE 系列卡
• 支持 ISO/IEC 14443 A 更高速率通信，最高达 848 kBd
• 支持多种主机接口
　- SPI 接口，通信速率高达 10 Mbit/s
　- 标准双线串行接口
　- RS232串行UART接口，通信速率高达 1228.8 kBd，电压电平值取决于引脚供电电压
• 64 字节发送和接收 FIFO 缓冲区
• 灵活的中断模式
• 低功耗硬复位功能
• 软件掉电模式
• 可编程定时器
• 内部振荡器，连接 27.12 MHz 石英晶体
• 2.5 V 至 3.6 V 供电电压
• CRC 协处理器
• 封装尺寸：QFN32 5*5mm
• 工作温度：-25℃~ +85℃

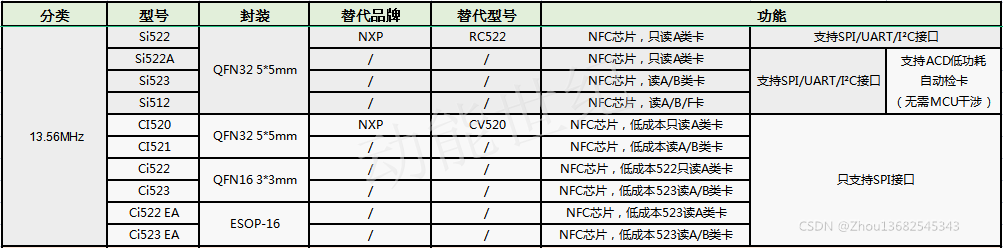

二、13.56MHz读卡芯片选型参考

微信号：dnsj5343

.

SI522对比SI522A

SI522直接替代RC522，支持三种主机接口，如需在此基础上带ACD（低功耗自动检卡，无需MCU干涉）功能，可点击了–>SI522A

.

三、应用领域

◆ 智能门锁
◆ 门禁读卡器
◆ 储物柜锁
◆ NFC启动
◆ 工业控制
