【ROS RIKIBOT基础--使用系列 第六章节】雷达导航自主路径规划与避障、鼠标,Hector,Karto,Cartographer SLAM算法构建地图

RIKIBOT 雷达导航自主路径规划与避障
导航前说明:一定要确保机器人在构建好地图的基础上进行!
1.1 把小车平放在构建好地图的区域地板上,用远程软件登录到机器人系统上,打开一个终端,启动roslaunch rikibot bringup.launch。
在这里插入图片描述
1.2再打开一个终端,启动roslaunch rikibot navigate.launch
在这里插入图片描述
1.3再打开一个终端,启动rviz
在这里插入图片描述

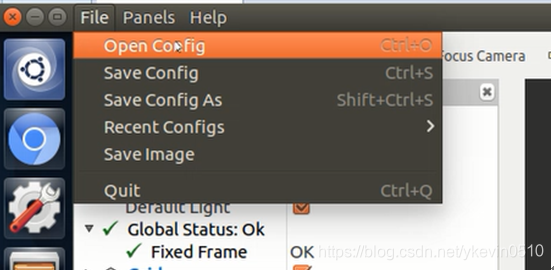

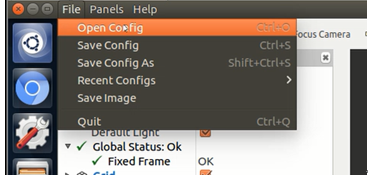

1.4全屏化后点击File,点击 Open Config
在这里插入图片描述

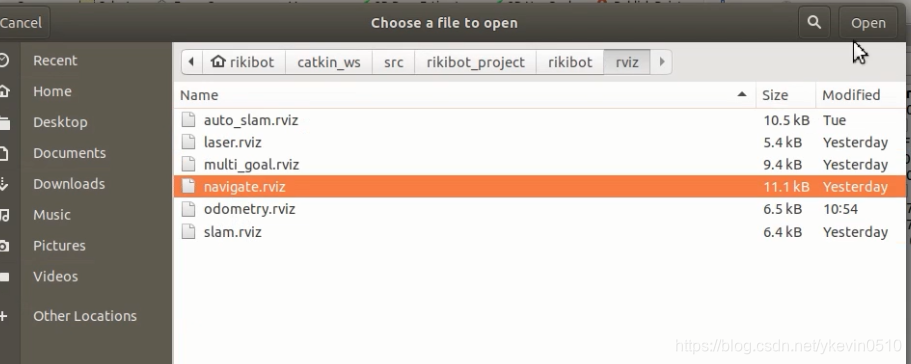

1.5找到路径下~/catkin_ws/src/rikibot_project/rikibot/rviz/navigate.rviz,的navigate.rviz 文件。点Open
在这里插入图片描述

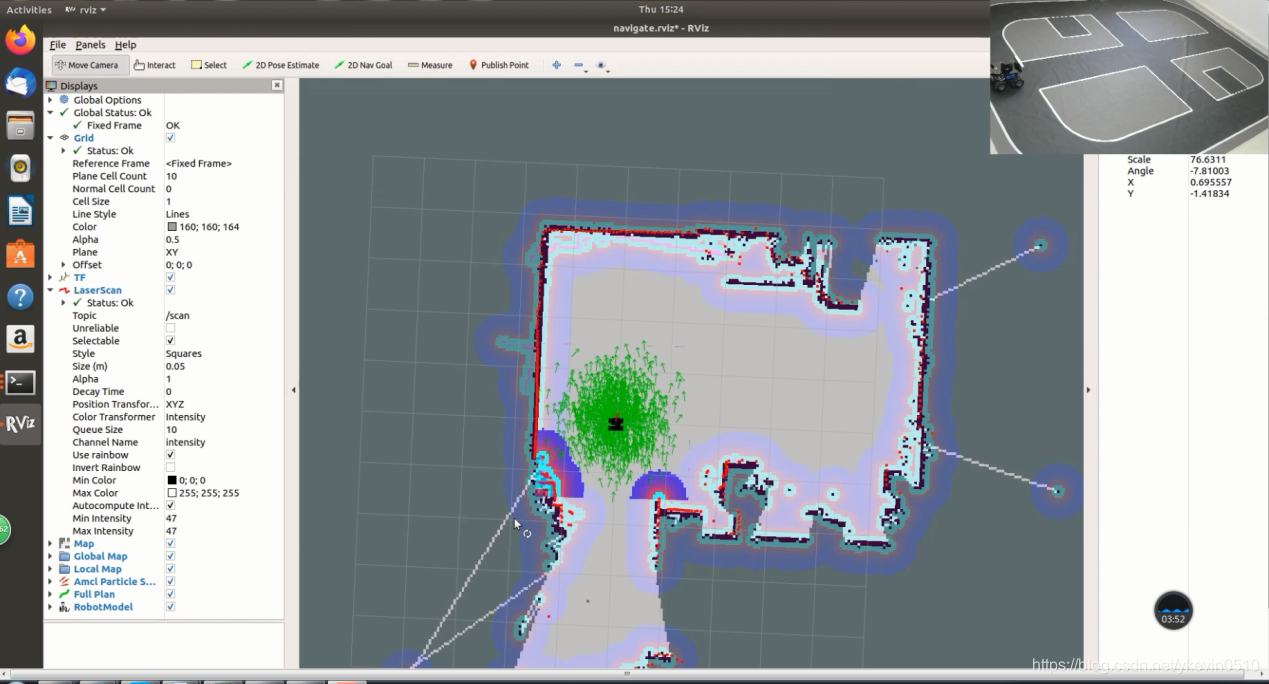

1.6 把rviz窗口地图调整到合适位置,调整方法:用鼠标滚轮点住灰色区域,可以拖动地图;鼠标滚轮上下滚动可以放大缩小地图;鼠标左键点住灰色区域可以翻转地图。
然后点击2D Pose Estimate校正位姿。
在这里插入图片描述

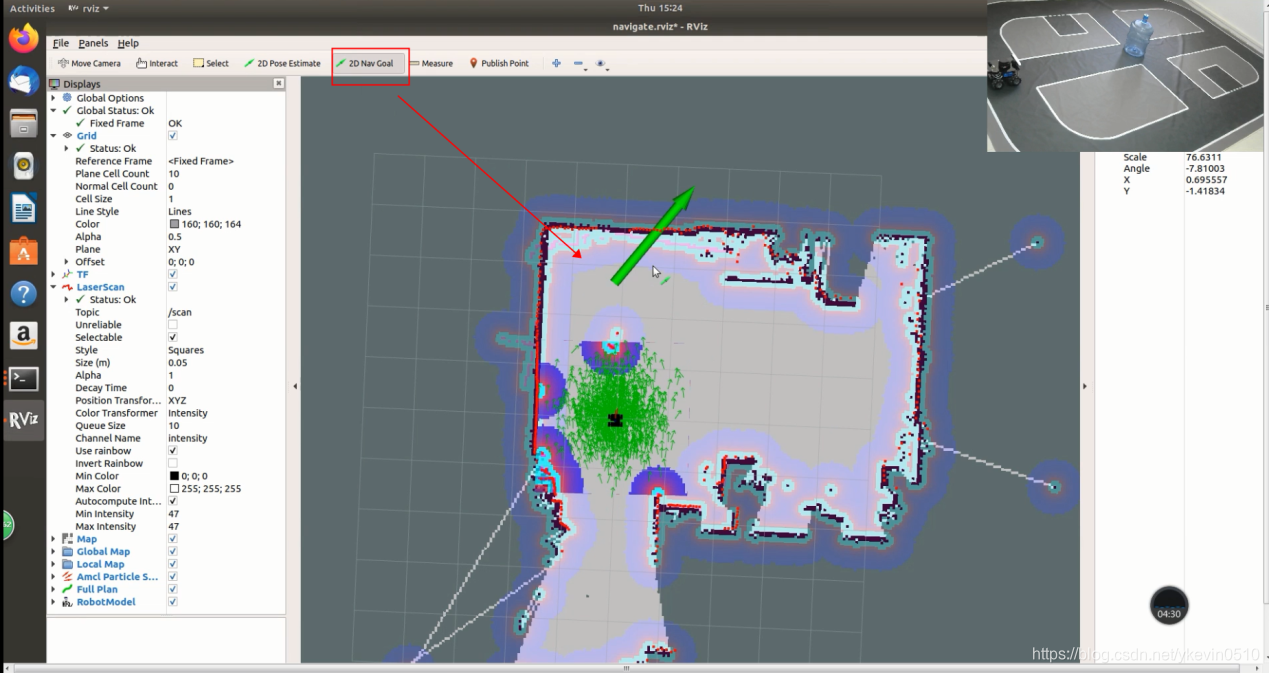

1.7点击2D Nav Goal 进行目标点导航。
在这里插入图片描述
2.RIKIBOT 鼠标构建地图
2.1. 把小车平放在你想要构建地图区域的地板上,用远程软件,打开一个终端启动roslaunch rikibot bringup.launch。
在这里插入图片描述
2.2再端打开一个终端,启动 roslaunch rikibot lidar_slam.launch。
在这里插入图片描述
2.3再打开一个终端,启动rviz
在这里插入图片描述

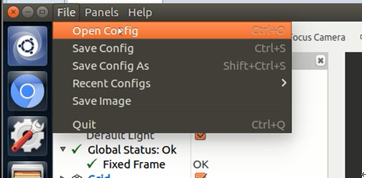

2.4全屏化后点击File,点击 Open Config,
在这里插入图片描述

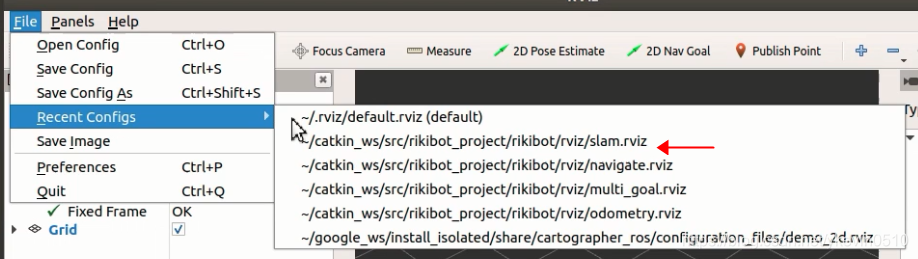

2.5找到路径下~/catkin_ws/src/rikirobot_project/rikirobot/rviz/slam.rviz,的slam.rviz 文件。点Open.

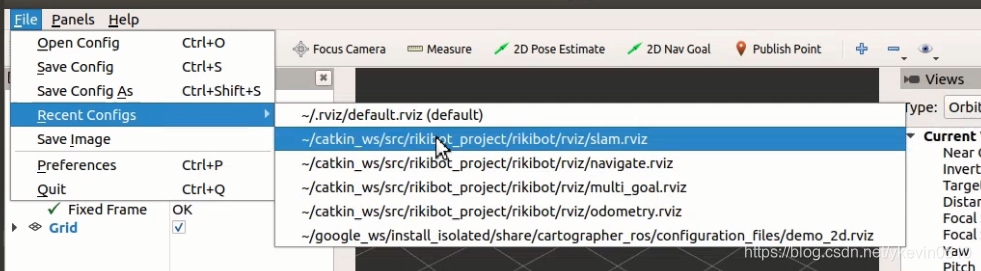

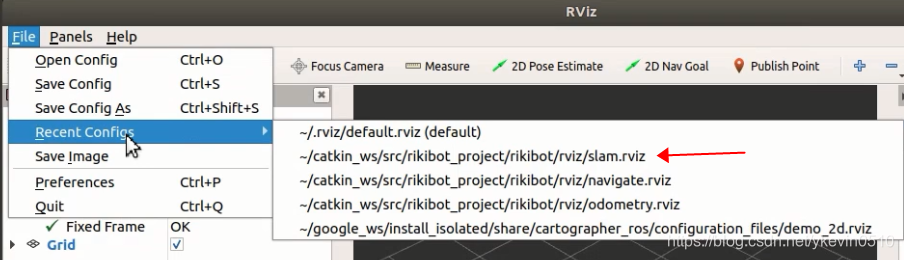

或者打开最近配置slam.rviz
在这里插入图片描述
2.6 rviz窗口调整到合适位置,调整方法:用鼠标滚轮点住灰色区域,可以拖动地图;鼠标滚轮上下滚动可以放大缩小地图;鼠标左键点住灰色区域可以翻转地图。
在这里插入图片描述

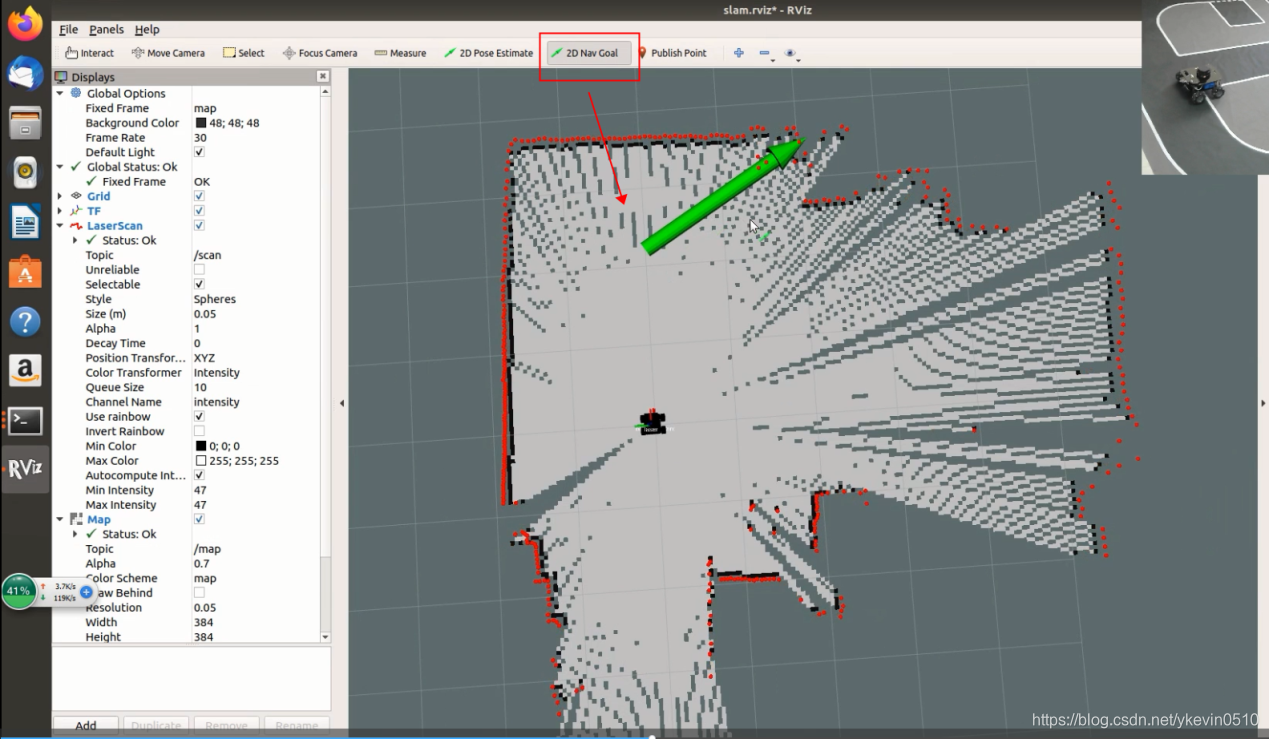

2.7.用2D Nav Goal工具,在地图上设定目标点,小车到达目标点,完成该行走区域的地图扫描工作。这个就类似于键盘控制小车建地图一样。
在这里插入图片描述

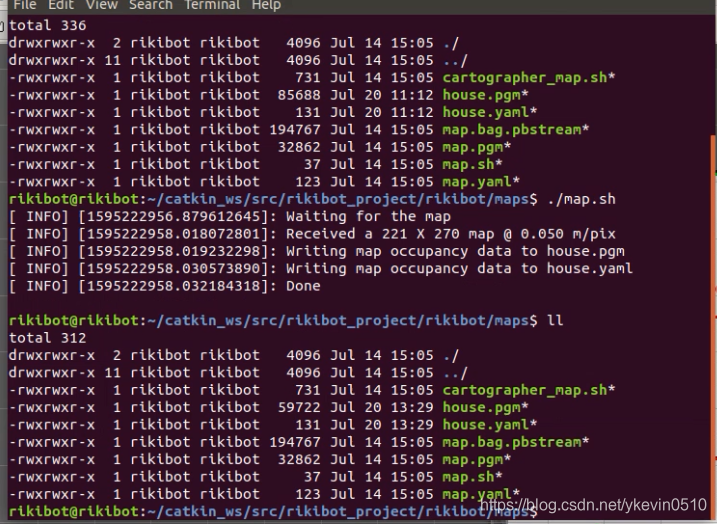

2.8 当该区域内的地图扫描完毕后,再打开一个终端,进入到~/catkin_ws/src/rikibot_project/rikibot/maps路径下,执行保存地图脚本,执行保存地图脚本前后可以通过ll ,查看地图的大小时间等来初步判断地图有无保存成功。
在这里插入图片描述
3.RIKIBOT Hector SLAM算法构建地图
3.1把小车平放在地板上,用远程软件登录到机器人的系统上,打开一个终端启动roslaunch rikirobot rikibot bringup.launch。
在这里插入图片描述
3.2 再打开一个终端,启动 roslaunch rikibot hector_slam.launch。
在这里插入图片描述
3.3在打开一个终端,启动rviz
在这里插入图片描述
3.4全屏化后点击File,点击 Open Config,
在这里插入图片描述
3.5找到路径下~/catkin_ws/src/rikirobot_project/rikirobot/rviz/slam.rviz,的slam.rviz 文件。点Open
或者打开最近配置的slam.rviz 文件在这里插入图片描述
3.6把rviz窗口调整到合适位置,调整方法:用鼠标滚轮点住灰色区域,可以拖动地图;鼠标滚轮上下滚动可以放大缩小地图;鼠标左键点住灰色区域可以翻转地图。
在这里插入图片描述

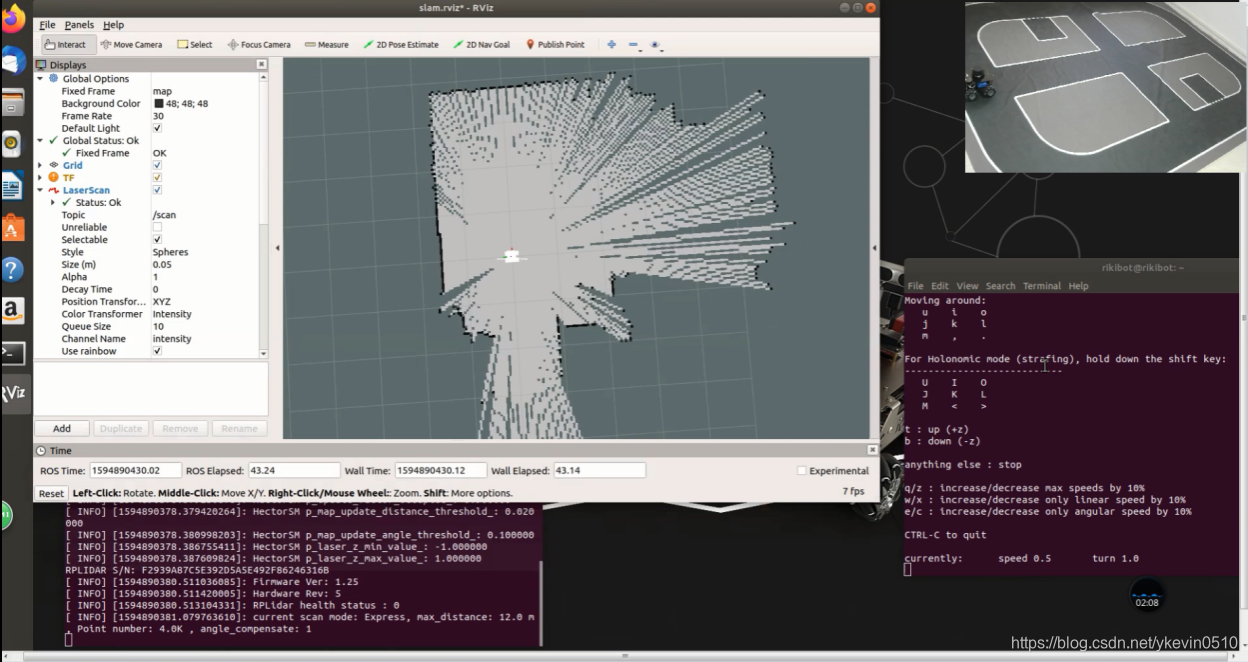

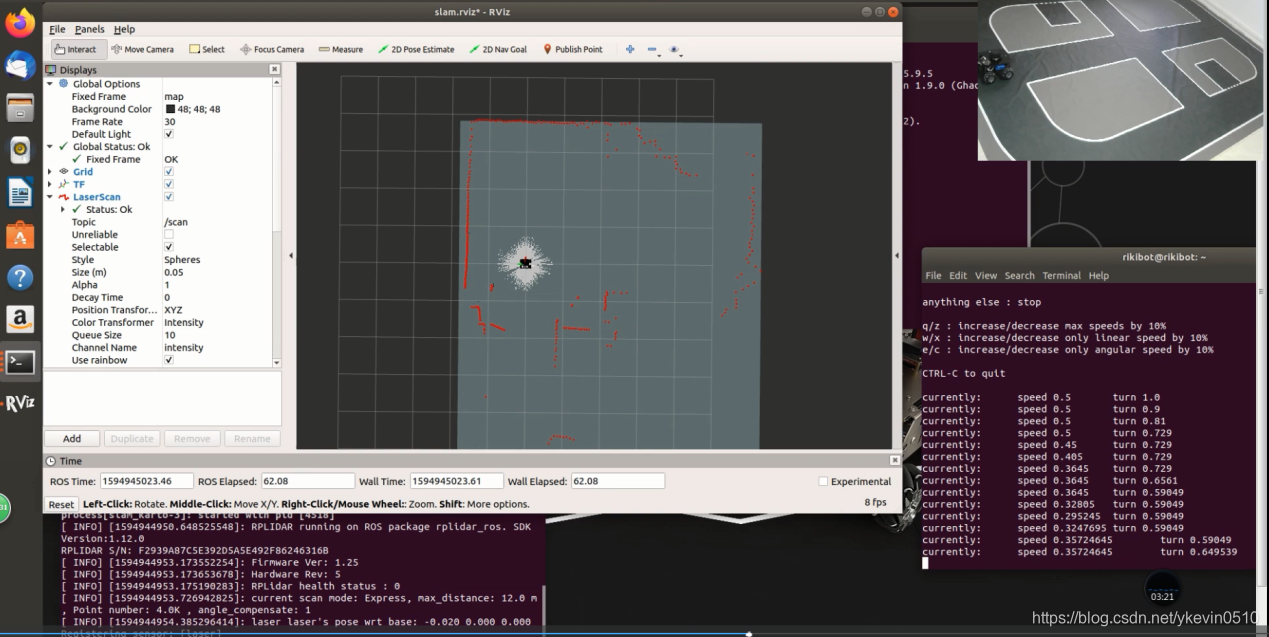

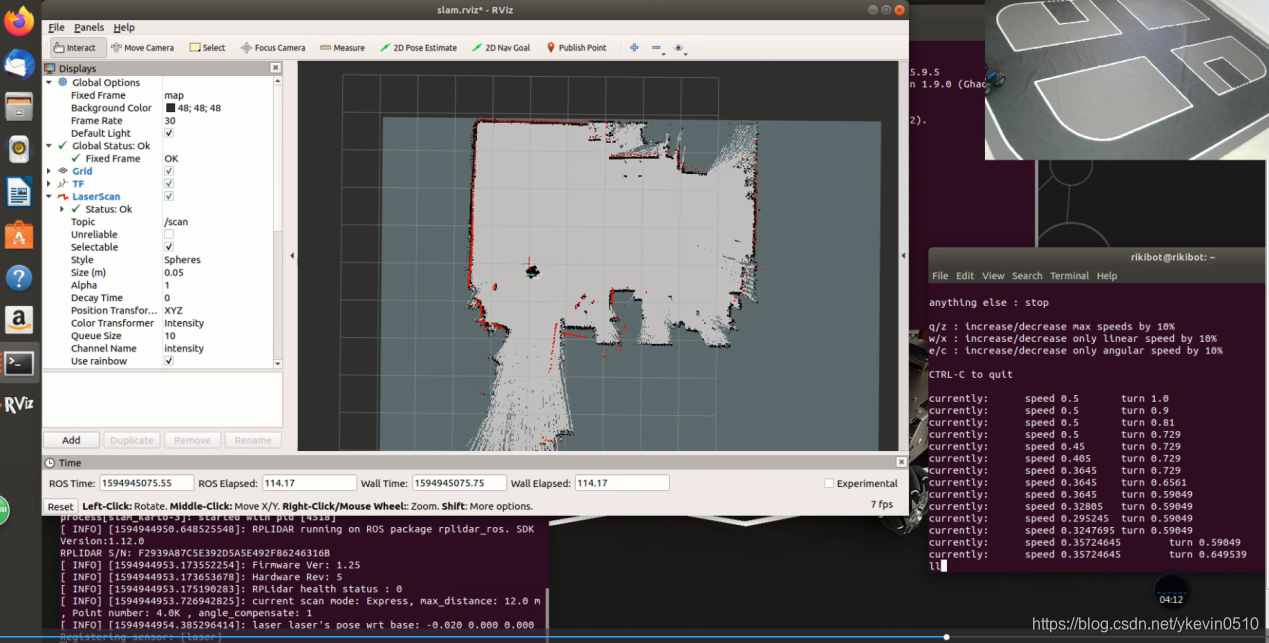

3.7再打开一个终端启动键盘控制,把线速度调整到0.3m/s左右,角速度调整到0.5rad/s左右,对小车进行移动控制,完成地图构建。
在这里插入图片描述
3.8当该区域内的地图扫描完毕后,在虚拟机端,再打开一个终端,ssh过去主控端,进入到~/catkin_ws/src/rikirobot_project/rikirobot/maps路径下,执行保存地图脚本,执行保存地图脚本前后可以通过ll ,查看地图的大小时间等来初步判断地图有无保存成功。
在这里插入图片描述
4.RIKIBOT Karto SLAM算法构建地图
建地图前说明:请确保你的小车已经校正好IMU、角速度、线速度,虚拟机配置好ROS网络的前提进行,否则会造成构建地图无边界等异常情况!!!
4.1 把小车平放在你想要构建地图的区域内地板上,用远程软件登录到机器人系统上,打开一个终端启动roslaunch rikibot bringup.launch。
在这里插入图片描述
4.2 在虚拟机端打开一个终端,ssh过去主控端启动
roslaunch rikibot karto_slam.launch。
在这里插入图片描述
4.3再打开一个终端,启动rviz 在这里插入图片描述

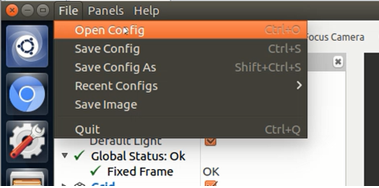

4.4全屏化后点击File,点击 Open Config,
在这里插入图片描述
4.5找到路径下~/catkin_ws/src/rikibot_project/rikibot/rviz/slam.rviz,的slam.rviz 文件。点Open
或者打开最近配置的slam.rviz 文件
在这里插入图片描述
4.6把rviz窗口调整到合适位置,调整方法:用鼠标滚轮点住灰色区域,可以拖动地图;鼠标滚轮上下滚动可以放大缩小地图;鼠标左键点住灰色区域可以翻转地图。
在这里插入图片描述
4.7再打开一个终端启动键盘控制,
在这里插入图片描述
用键盘控制对小车进行移动控制,完成地图构建。在这里插入图片描述
4.8在虚拟机端,再打开一个终端,ssh过去主控端,进入到~/catkin_ws/src/rikirobot_project/rikirobot/maps路径下,执行保存地图脚本。
在这里插入图片描述
5.RIKIBOT Cartographer SLAM算法构建地图
建地图前说明:请确保你的小车已经校正好IMU、角速度、线速度,虚拟机配置好ROS网络的前提进行,否则会造成构建地图无边界、虚拟机端无法正常收到小车主控端发布的话题数据等异常情况!!!
5.1 把小车平放在你想要构建地图的区域内地板上,用远程软件登录到桌面,打开一个终端启动roslaunch rikibot bringup.launch。在这里插入图片描述
5.2再打开一个终端,启动,roslaunch rikibot rplidar.launch在这里插入图片描述
5.3再打开一个终端,直接启动键盘控制
rosrun teleop_twist_keyboard teleop_twist_keyboard.py
在这里插入图片描述
把线速度调整到0.3m/s左右,把角速度调整到0.5rad/s左右。
5.4再打开一个终端,启动
roslaunch rikibot cartographer_slam.launch
在这里插入图片描述
5.5再打开一个终端,启动rviz
在这里插入图片描述

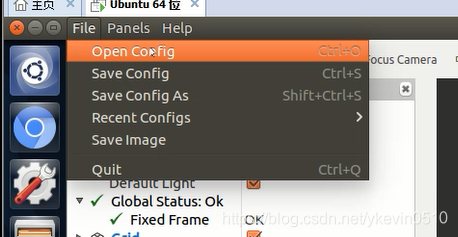

5.6全屏化后点击File,点击 Open Config,
在这里插入图片描述

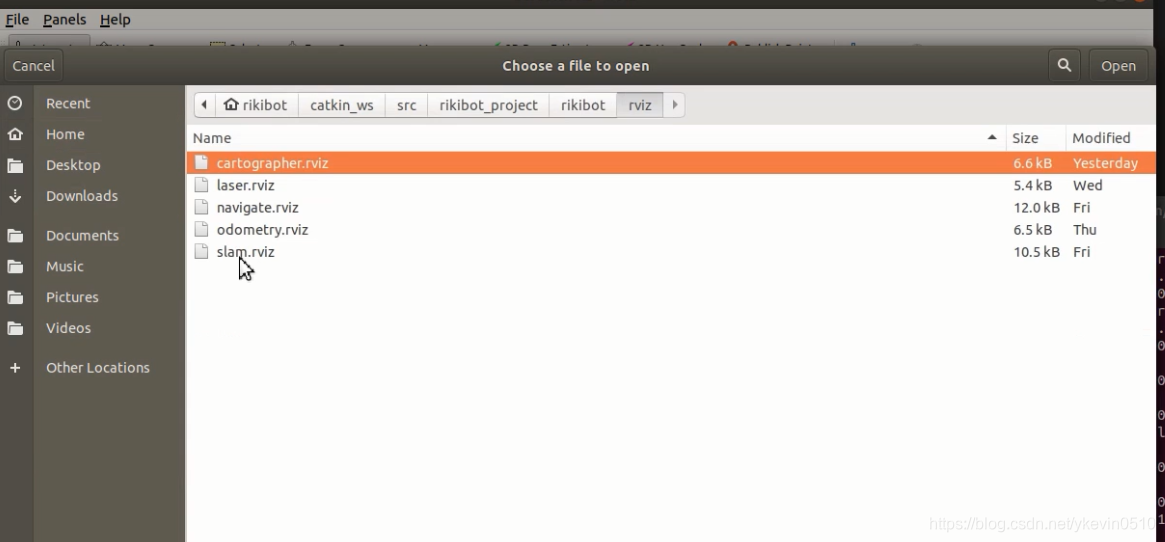

5.7找到~/catkin_ws/src/rikibot_project/rikibot/rviz路径下,的cartographer.rviz 文件,点击Open。
在这里插入图片描述

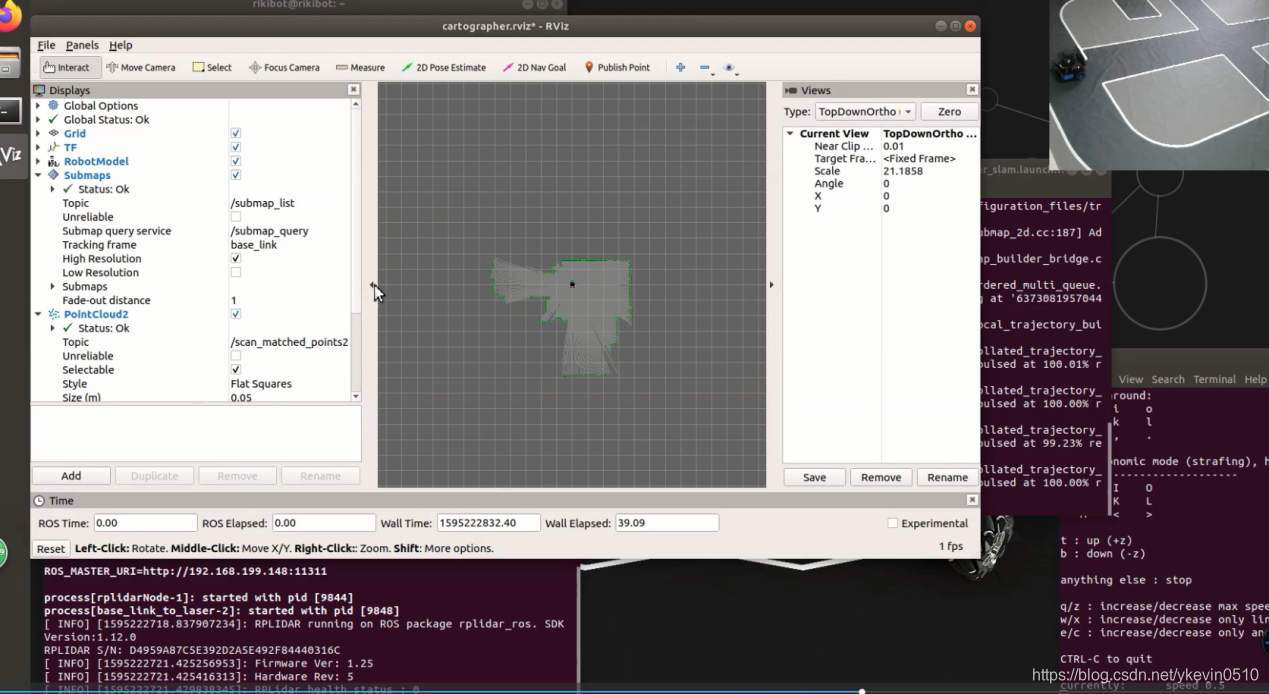

5.8把rviz窗口调整到合适位置,调整方法:用鼠标滚轮点住灰色区域,可以拖动地图;鼠标滚轮上下滚动可以放大缩小地图;鼠标左键点住灰色区域可以翻转地图。
在这里插入图片描述

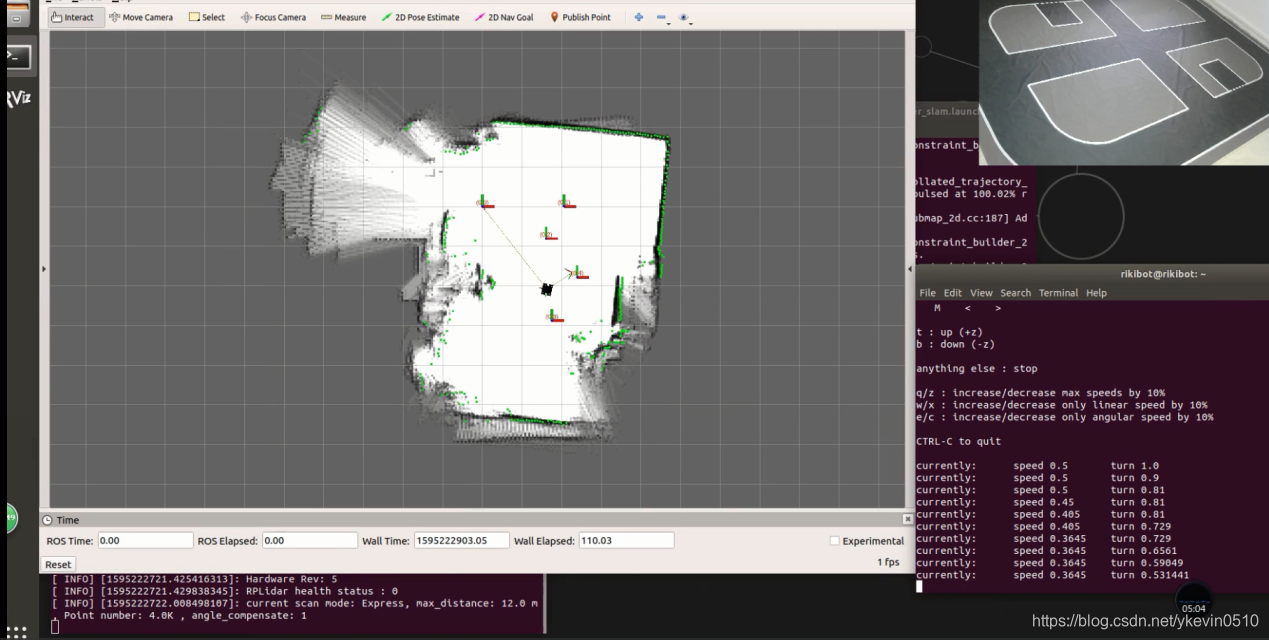

5.9 然后用键盘控制小车移动,在该区域内完成扫描建图。
在这里插入图片描述

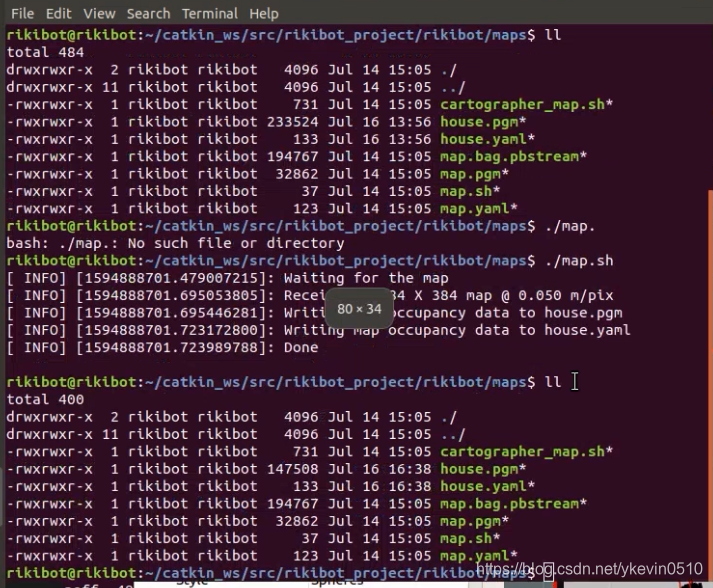

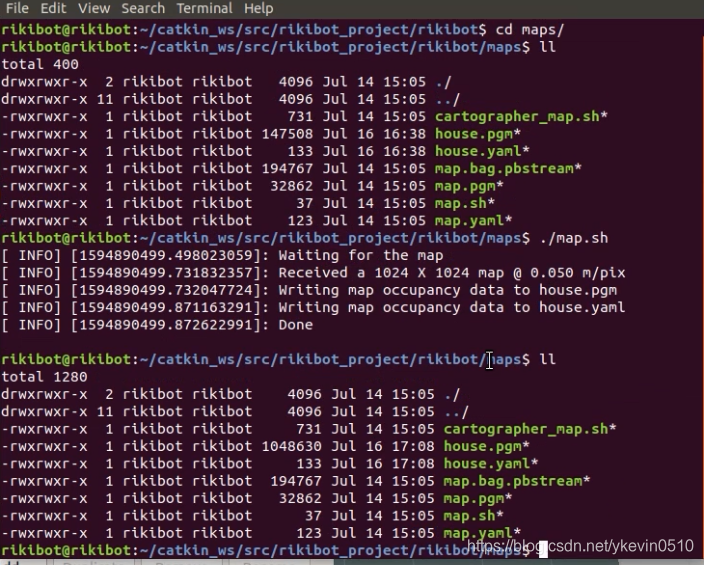

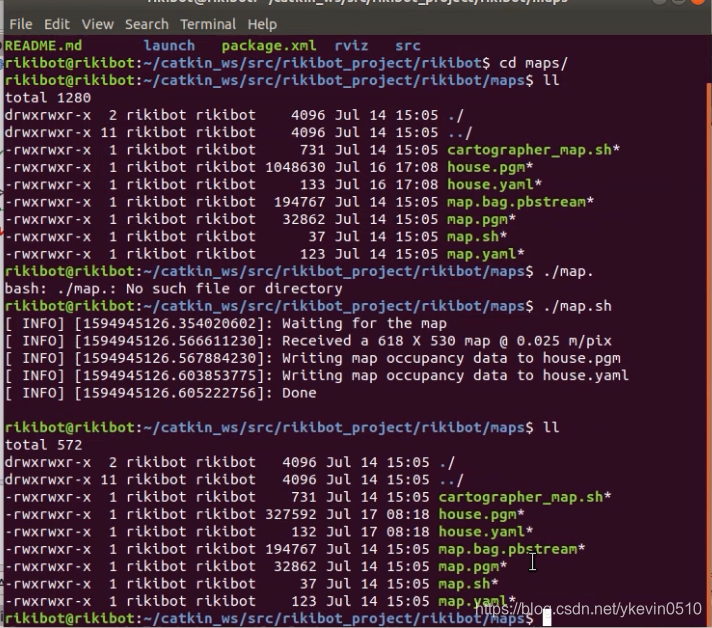

5.10再打开一个终端,进入到~/catkin_ws/src/rikibot_project/rikirobot/maps路径下,先输入ll ,查看地图大小和时间。
在这里插入图片描述
最后Rikirobot提供两驱动、四驱动、麦克纳姆轮、Omni全向三轮、Omni全向四轮、履带、阿克曼(舵机转向)、大型负载的各种ROS车,有配套指导、及完善售后。
QQ交流群:130486387
RIKIROBOT店铺连接
下面是店铺的二维码、Rikirobot的交流群和微信公众号二维码,有兴趣的可以扫一扫。
在这里插入图片描述
在这里插入图片描述

在这里插入图片描述
