流媒体学习之路(WebRTC)——GCC分析（2）

背景

  事实上，带宽估计的算法有很多，有三种比较经典方案：

  GCC 算法[ draft-ietf-rmcat-gcc-02] 是出自 Google 的一种延时估计和丢包相结合的拥塞控制算法，在 WebRTC 中被默认使用。

  NADA 算法[RFC ft-ietf-rmcat-nada: Network-Assisted Dynamic Adaptation (NADA): A Unified Congestion Control Scheme for Real-Time Media] 是思科公司提出的一种基于延时估计的方法，这种算法带宽利用率高，跟踪带宽变化方面表现很优秀。

  SCReAM 算法[Self-Clocked Rate Adaptation for Multimedia] 是爱立信公司提出的一种基于延时估计的算法，在 OpenWebRTC 中被采用。

  这篇论文[Congestion Control for RTP Media: a Comparison on Simulated Environment] 比较了以上三种算法的效果。

  我们后续可能会对其他算法的原理进行

一、 趋势线模块

1.1 模块简介

  本模块主要针对趋势线滤波模块进行理论分析与解释，并对比旧的卡尔曼滤波器内容进行分析，来得到调整参数的参考。

1.2 到达时间模型

在WebRTC研究：包组时间差计算-InterArrival - 剑痴乎说到了到达时间模型，主要包含几个包组时间差计算的概念：

  ● 到达时间差：𝑡𝑖−𝑡𝑖−1

  ● 发送时间差：𝑇𝑖−𝑇𝑖−1

  ● 时延变化：𝑑𝑖=𝑡𝑖−𝑡𝑖−1−(𝑇𝑖−𝑇𝑖−1)

  这个时延变化用于评估时延增长趋势，判断网络拥塞状况。在[1]中，这个时延变化叫做单向时延梯度（one way delay gradient）。那这个时延梯度为什么可以判断网络拥塞情况呢？

1.3 时延梯度计算

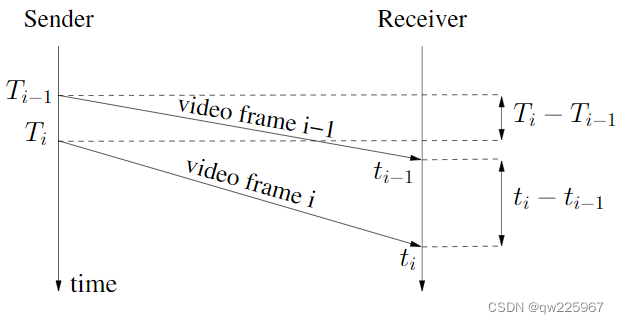

  首先我们通过一张图看下时延梯度的计算：

 对于两个包组：𝑖以及𝑖−1，它们的时延梯度：

𝑑𝑖=𝑡𝑖−𝑡𝑖−1−(𝑇𝑖−𝑇𝑖−1) (1)

1.4 判断依据

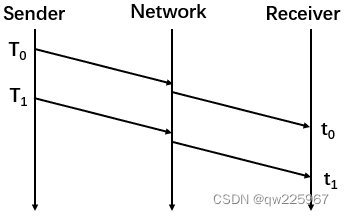

  网络无拥塞的正常情况下：

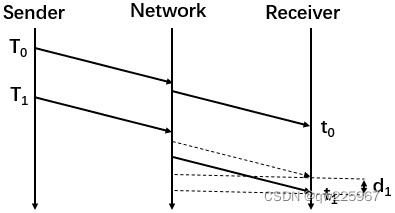

 网络拥塞情况下：

 第一张图是没有任何拥塞下的网络传输，时延梯度𝑑1：𝑡1−𝑡0−(𝑇1−𝑇0)=0。第二张图是存在拥塞时的网络传输，包在𝑡1时刻到达，因为网络发生拥塞，导致到达时间比原本要晚，原本应在虚线箭头处时刻到达，时延梯度𝑑1:𝑡1−𝑡0−(𝑇1−𝑇0)>0。

  由上可知，正常无拥塞情况下，包组间时延梯度等于0，拥塞时大于0，我们可以通过数学方法估计这个时延梯度的变化情况评估当前网络的拥塞情况，这个就是WebRTC基于时延的带宽估计的理论基础。

1.4 线性回归

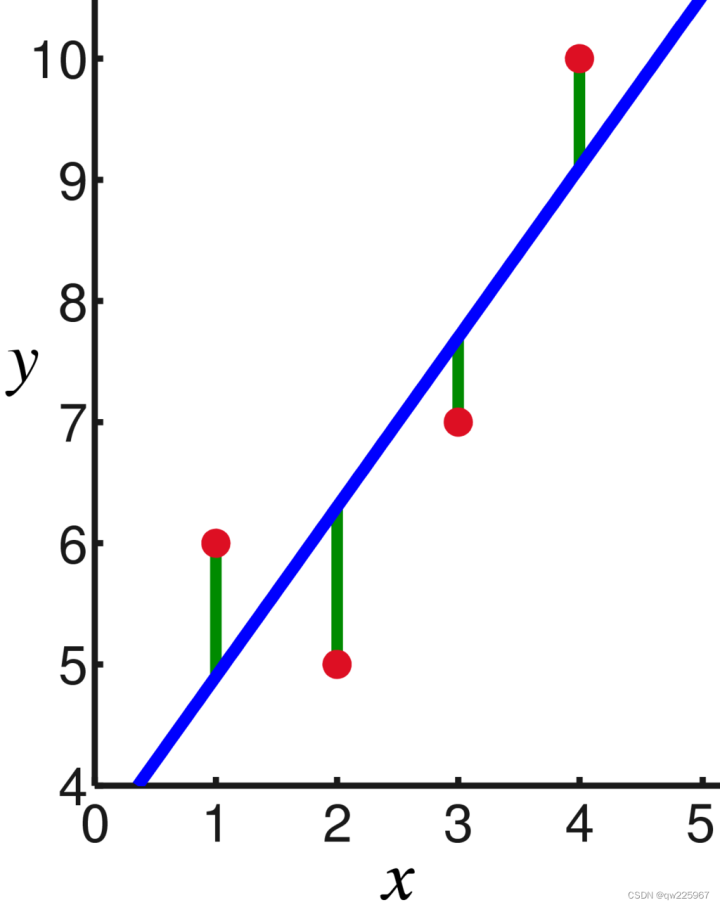

  WebRTC用到了线性回归这个数学方法进行时延梯度趋势预测。通过最小二乘法求得拟合直线斜率，根据斜率判断增长趋势。

对于一堆样本点(𝑥,𝑦)，拟合直线方程𝑦=𝑏𝑥+𝑎的斜率𝑏按如下公式计:

1.5 网络状态

  在WebRTC中，定义了三种网络状态：normal，overuse，underuse，用于表示当前带宽的使用情况，具体含义跟单词本身含义一样。

  例如如果是overuse状态，表示带宽使用过载了，从而判断网络发生拥塞，如果是underuse状态，表示当前带宽未充分利用。后面会介绍如何根据时延梯度增长趋势得到当前的网络状态。

1.6 代码导读

  由TrendlineEstimator类实现。主要接口就一个：UpdateTrendline。传入包组时间差，时间，包大小等参数，判断当前网络状态。

void UpdateTrendline(double recv_delta_ms,
                     double send_delta_ms,
                     int64_t send_time_ms,
                     int64_t arrival_time_ms,
                     size_t packet_size);

 说下输入的各个参数的含义：

  ● recv_delta_ms:包组接收时间差

  ● send_delta_ms:包组发送时间差

  ● send_time_ms:当前处理的RTP的包发送时间

  ● arrival_time_ms:当
