万向节死锁之数学矩阵解释

最新推荐文章于 2025-07-09 08:56:48 发布
原创 最新推荐文章于 2025-07-09 08:56:48 发布 · 1.8k 阅读 · 2 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#万向节死锁

博客通过数学角度深入解释了万向节死锁现象，分析了三个轴向量旋转导致的方向姿态矩阵秩减小的问题，揭示了在特定情况下欧拉角反解的无限可能性。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

套用这位博主的现象解释https://blog.youkuaiyun.com/andrewfan/article/details/60981437。图文并茂很有说服力，我只在数学层面上再加深一下解释，可能是有问题的，大神轻喷，欢迎大家指正。

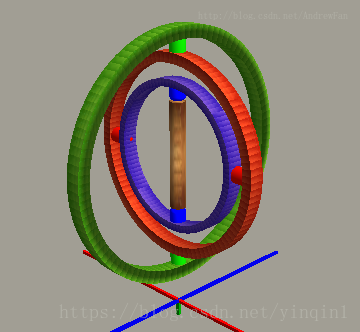

在解释之前，我先把上面博主的现象阐述的更加明白一点。就是这张图，上面的三个环其实是代表的三个轴，它与底下的三条带颜色的坐标轴对应（在这里指出一下，蓝色的坐标轴对应的绿色环的轴线，绿色坐标轴对应蓝色环的轴线）。三个环的轴线与坐标轴的轴线相对应，这里命名坐标轴X(红色），Y(蓝色），Z(绿色）。绿色环的轴线向量为（0，0，1），红色（0，1，0），蓝色（0，0，1）

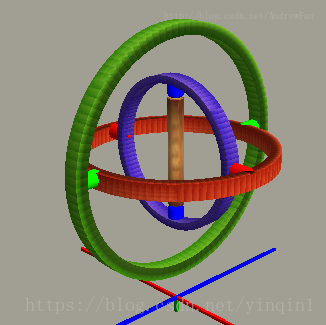

当 绿轴向量绕X轴旋转90°(或-90°)时，如下图所示

其得到在原坐标系（XYZ)中的向量的计算为

\begin{bmatrix} 1&0&0 \\ 0&0&-1 \\ 0&1&0 \end{bmatrix}
