VLAN与三层交换机

目录

一.VLAN

1.VLAN的概念与优势

2.VLAN的作用

3.VLAN的类型

4.静态VLAN的配置

1.VLAN的范围

2.VLAN的配置命令及步骤

3.端口模式的类型

二.三层交换机

1.工作原理

2.三层交换机配置原则

三.小结

​

---

一.VLAN

1.VLAN的概念与优势

2.VLAN的作用

在交换机里逻辑分割广播域。

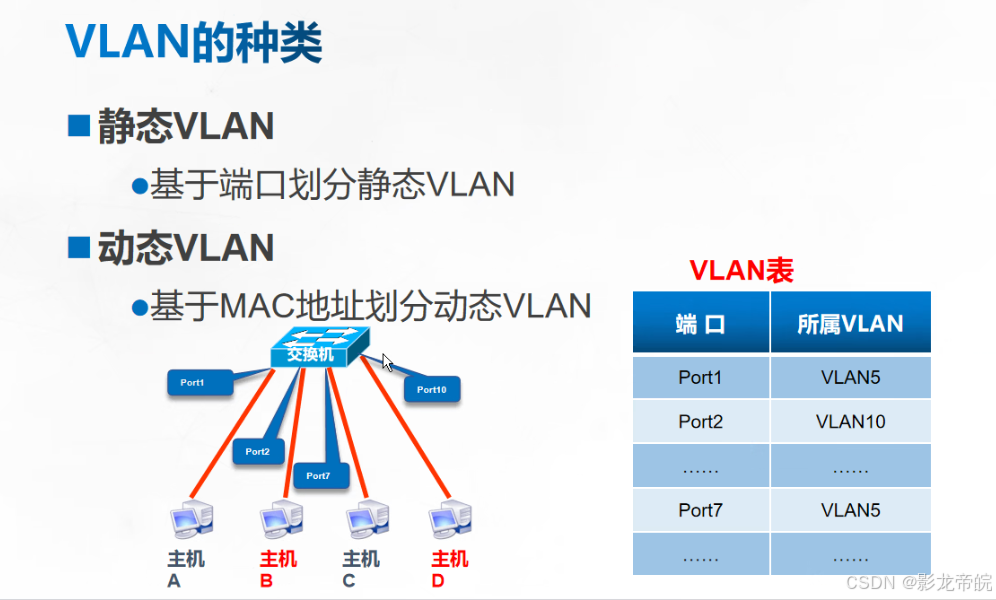

3.VLAN的类型

1. 静态VLAN（基于端口划分）
2. 动态VLAN（基于mac地址划分）

4.静态VLAN的配置

1.VLAN的范围

2.VLAN的配置命令及步骤

1. 建立VLAN（vlan 10 / vlan batch 10 20 30)
2. 设置VLAN的端口类型（port link-type access/trunk）
3. 将端口加入VLAN（port default vlan 10/p d a v a）

3.端口模式的类型

1. access（只允许一条vlan通过）
2. trunk（可允许多条vlan通过）
3. hybird（混杂模式，华为/H3C 专有的链路类型，也是默认的链接类型）

二.三层交换机

1.工作原理

一次路由，多次交换

一次路由：数据流的第一个数据包通过三层交换机的三层引擎重新封装MAC头部，再根据路由表

转发；并在硬件中创建一个MLS条目

多次交换：从数据流的第二个数据包开始，根据三层交换机的MLS记录（转发信息库FIB和邻接关

系表）由硬件执行重新封装和快速转发

2.三层交换机配置原则

• 三层交换机与二层交换机一样，不能在物理接口上配置IP地址；
• 三层交换机需要在vlanif虚接口上配置IP，作为相关vlan主机的默认网关地址，从而实现vlan间通信
• 同一个三层交换机的不同vlanif虚接口不能配置同一个网段的IP

三.小结
