单臂路由与三层交换机实例解析

目录

一.实验一拓扑图

1.实验步骤

1.1配置pc1-pc4的IP地址、子网掩码及网关

1.2配置交换机与路由器的命令

1.3将相关命令配置好后ping看能否通信（以pc2为例）

二.实验二拓扑图

1.实验步骤

1.1按实验配置pc1-pc4及服务器的IP地址、子网掩码及网关

1.2配置交换机与路由器的命令

1.3将相关命令配置好后ping看能否通信（以pc2为例）

---

一.实验一拓扑图

1.实验步骤

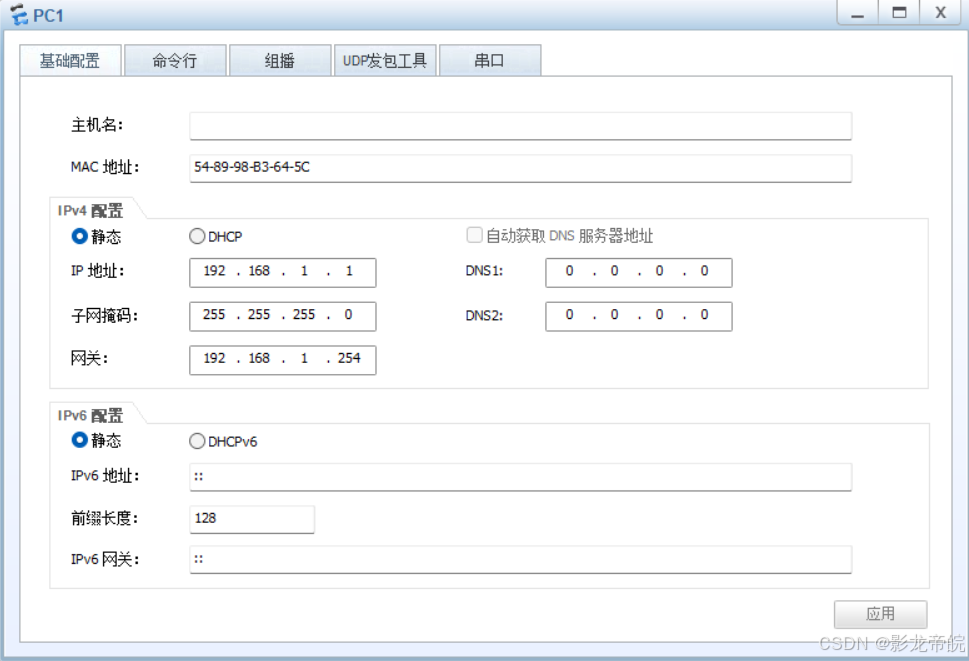

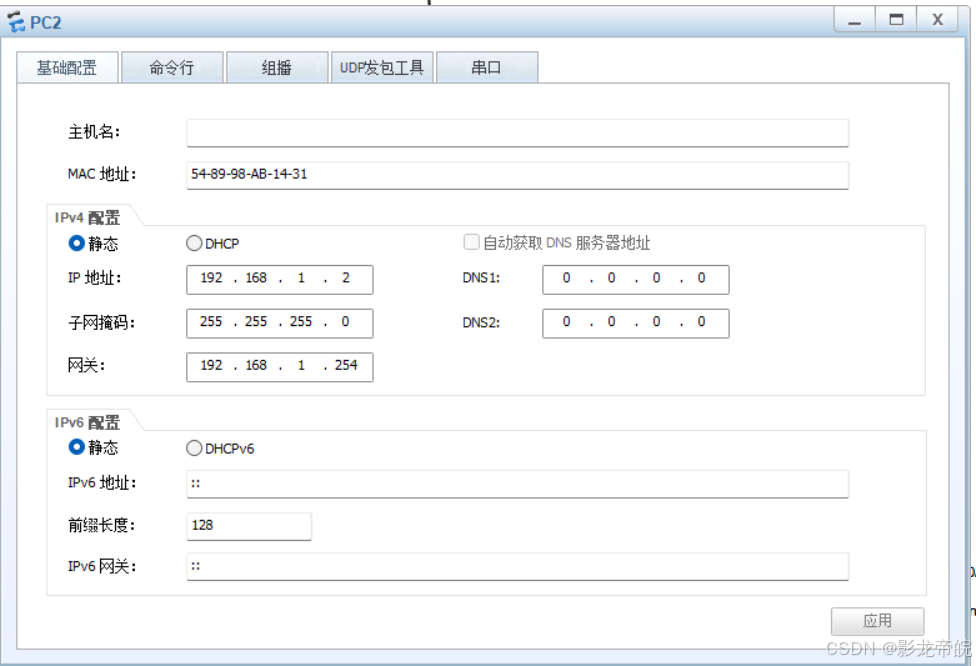

1.1配置pc1-pc4的IP地址、子网掩码及网关

1.2配置交换机与路由器的命令

sw2
vlan batch 10 20 30

int   e0/0/1
port link-type access（p l a）
port default vlan 10（p d v 10）

int    e0/0/2
port link-type access（p l a）
port default vlan 20（p d v 20）

int    e0/0/3
port link-type access（p l a）
port default vlan 30（p d v 30）

int     g0/0/1
port link-type trunk（p l t）
port trunk allow-pass vlan 2 to 4094（p t a v a）

sw1
vlan batch 10 20 30 100

int   g0/0/1
port link-type trunk（p l t）
port trunk allow-pass vlan 2 to 4094（p t a v a）

int g0/0/2
port link-type access（p l a）
port default vlan 100（p d v 100）

int  Vlanif10
ip address 192.168.1.254 24

int Vlanif20
ip address 192.168.2.254 24

int Vlanif30
ip address 192.168.3.254 24

int Vlanif100
ip address 192.168.4.1 24
ip route-static 192.168.5.0 24 192.168.4.2

ip route-static 172.16.1.0 24 10.1.11.1

R1

int   g0/0/0
ip address 192.168.4.2 24

int   g0/0/1
ip address 192.168.5.254 24

ip route-static 0.0.0.0 0 192.168.4.1


1.3将相关命令配置好后ping看能否通信（以pc2为例）

二.实验二拓扑图

1.实验步骤

1.1按实验配置pc1-pc4及服务器的IP地址、子网掩码及网关

1.2配置交换机与路由器的命令

sw5

vlan 20

int e0/0/1
p l a
p d v 20
int e0/0/2
p l a
p d v 20
int g0/0/1
p l t
p t a v a

sw4

vlan 10
int e0/0/1
p l a
p d v 10
int e0/0/2
p l a
p d v 10
int g0/0/1
p l t
p t a v a

sw3

vlan batch 20 300

int g0/0/1
p l t
p t a v a
int g0/0/2
p l t
p t a v a
int vlanif 20
ip add 192.168.2.254 24
int vlanif 300
ip add 10.1.13.2 30
ip  route-static 192.168.1.0 24 10.1.13.1
ip route-static 172.16.1.0 24 10.1.13.1

sw2

vlan batch 10 200

int g0/0/2
p l t
p t a v a
int g0/0/1
p l t
p t a v a
int vlanif 10
ip add 192.168.1.254 24
int vlanif 200
ip add 10.1.12.2 30
ip route-static 192.168.2.0 24 10.1.12.1
ip route-static 172.16.1.0 24 10.1.12.1

sw1

vlan batch 100 200 300
int g0/0/1
p l a
p d v 100
int g0/0/2
p l t
p t a v a
int g0/0/3
p l t
p t a v a

int vlanif 100
ip add 10.1.11.2 30
int vlanif 200
ip add 10.1.12.1 30
int vlanif 300
ip add 10.1.13.1 30
ip route-static 192.168.1.0 24 10.1.12.2
ip route-static 192.168.2.0 24 10.1.13.2

R1

int g0/0/0
ip add 10.1.11.1 30
int g0/0/1
ip add 172.16.1.254 24
ip route-static 0.0.0.0 0 10.1.11.2

1.3将相关命令配置好后ping看能否通信（以pc2为例）
