VLAN技术 — Super VLAN

目录

1、介绍

2、实验

3、测试

---

1、介绍

        Super VLAN ：又称为VLAN Aggregation，VLan聚合。指在一个物理网络内，用多个VLAN（称为Sub-VLAN）隔离广播域。并将这些Sub-VLAN聚合成一个逻辑的VLAN（称为Super-VLAN），这些Sub-VLAN使用同一个IP子网和缺省网关，达到节约IP地址资源的目的。传统VLAN部署中，一个VLAN对应一个网段和一个VLANIF三层接口实现不同 VLAN间通信，但这样的部署很容易导致IP地址的浪费。

• 实现位于相同网段但不同VLAN间的用户通信；
• 只需要一个VLANIF接口作为不同VLAN的共同网关。

术语	备注
Super-VLAN	只建立三层VLANIF接口，不包含物理接口，与网关对应； Super-VLAN负责实现所有Sub-VLAN共享同一个三层接口的需 求，使不同Sub-VLAN内的主机可以共用同一个网关。
Sub-VLAN	只包含物理接口，不建立三层VLANIF接口，隔离广播域； 一个Super-VLAN可以包含一个或多个Sub-VLAN。 只映射物理接口，负责保留各自独立的广播域。
操作规则	过建立Super-VLAN和Sub-VLAN间的映射关系，把三层逻辑接 口和物理接口结合起来，从而在实现普通VLAN功能的同时，达到 节省IP地址的目的。

2、实验

 图中需求为：

• 实现vlan2和vlan3到1.1.1.1的通信；
• 实现vlan2和vlan3间的通信。

Super vlan配置命令详解：
vlan 20               #进入vlan20
aggregate-vlan        #声明vlan20为Super-vlan
access-vlan 2 3       #声明vlan2、3为Sub-vlan
dis Super-valn        #验证Super-vlan

 倘若要是不配置ARP代理的话，上图实验PC1与PC2可以访问到1.1.1.1，但是PC1与PC2默认是不能够互相访问的。想要PC1与PC2相互通信，则需要配置代理ARP配置详情。

3、测试

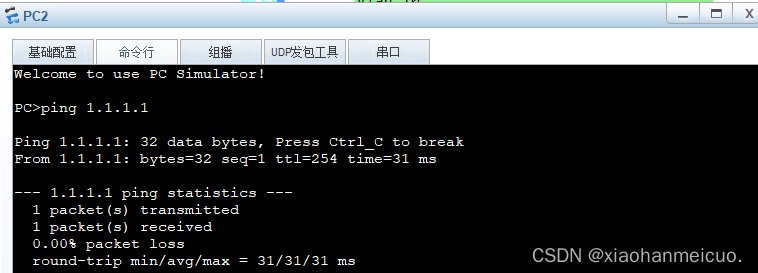

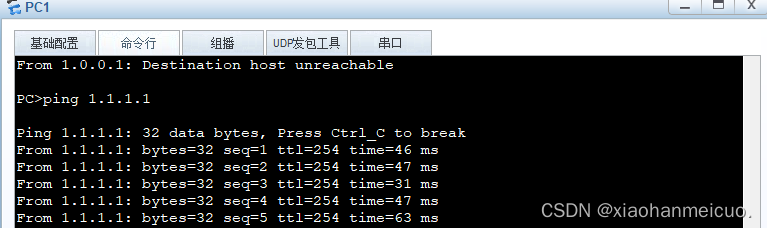

• 实现vlan2和vlan3到1.1.1.1的通信；

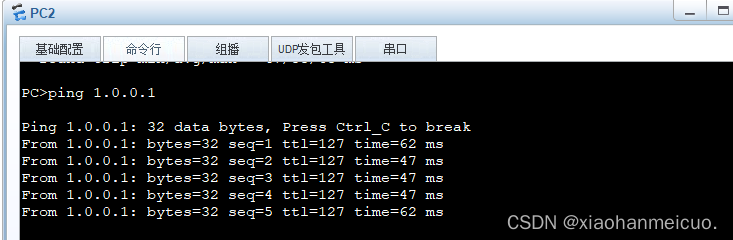

•  实现vlan2和vlan3间的通信。
