VLAN隔离技术 — MUX VLAN

目录

1、介绍

2、实验

3、测试需求

---

1、介绍

MUX VLAN（Multiplex VLAN）：部分VLAN间可以互通、部分VLAN间隔离、VLAN内用户隔离

• 一种通过VLAN进行网络资源控制的机制；
• 只适用于二层网络中、对同一网段的用户进行互通和隔离；
• 实现处于相同网段的设备划入不同VLAN后，虽然二层通信是隔离的，但还可以和指定VLAN通信，还可以实现禁止相同VLAN内的不同设备间的通信。

 mux vlan可以解决二层网络之间跨vlan通讯的问题，技术术语如下：

MUX VLAN	VLAN类型	所属端口	通讯规则
Principal VLAN      主VLAN		Principal Port    主端口	可以和所有VLAN通信
Subordinate      从VLAN	Group VLAN 互通型从VLAN	Group Port 互通型从端口	可以和主VLAN与本地VLAN通信
	Separate VLAN 隔离型从VLAN	Separate Port 隔离型从端口	只能和主VLAN通信

2、实验

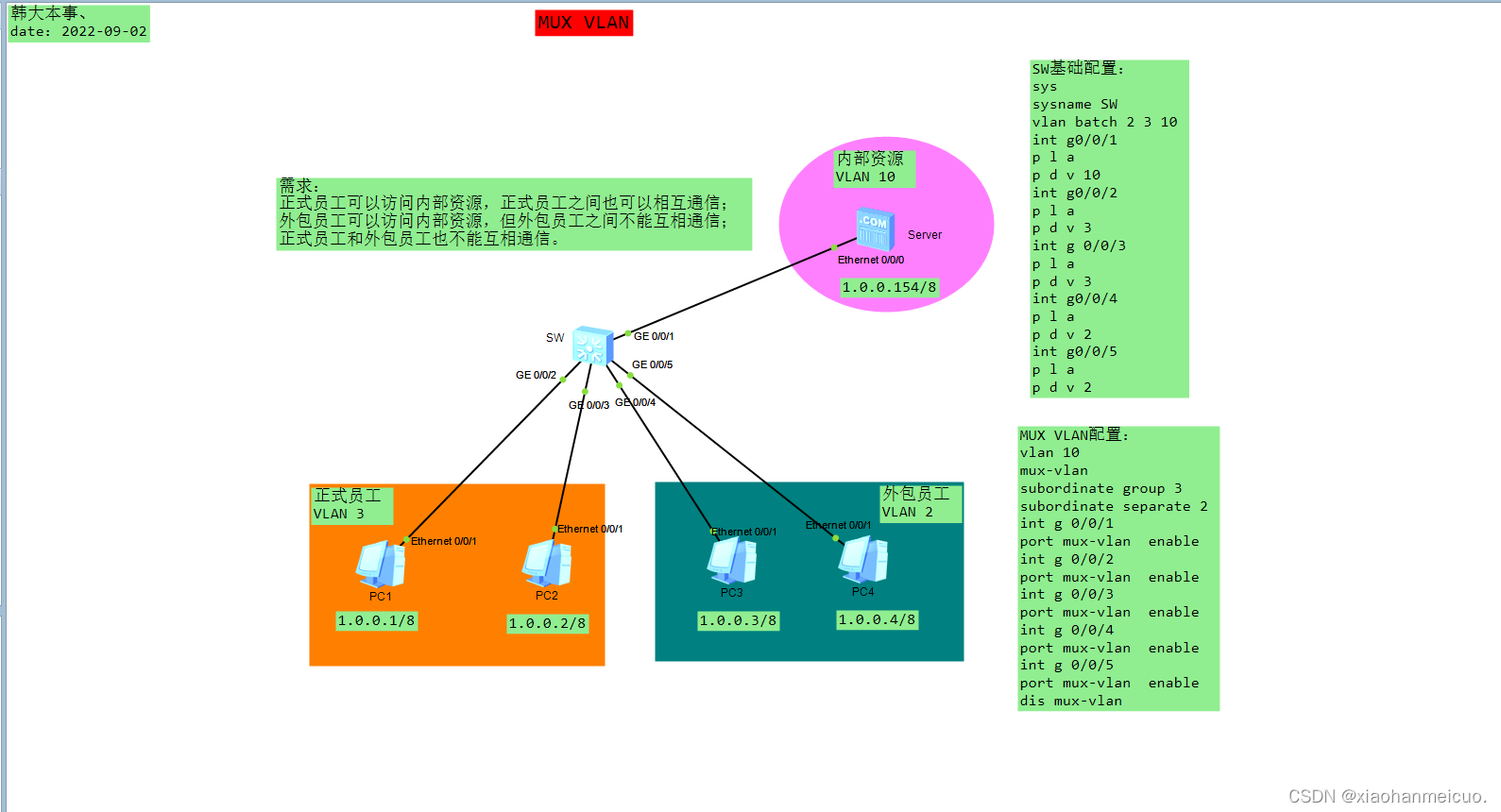

图中需求（已配置完成）为：

• 正式员工可以访问内部资源，正式员工之间也可以相互通信；
• 外包员工可以访问内部资源，但外包员工之间不能互相通信；
• 正式员工和外包员工也不能互相通信。

[SW-GigabitEthernet0/0/5]display mux-vlan    #配置完成后详细信息
Principal Subordinate Type         Interface
-----------------------------------------------------------------------------
10        -           principal    GigabitEthernet0/0/1
10        2           separate     GigabitEthernet0/0/4 GigabitEthernet0/0/5
10        3           group        GigabitEthernet0/0/2 GigabitEthernet0/0/3
-----------------------------------------------------------------------------

3、测试需求

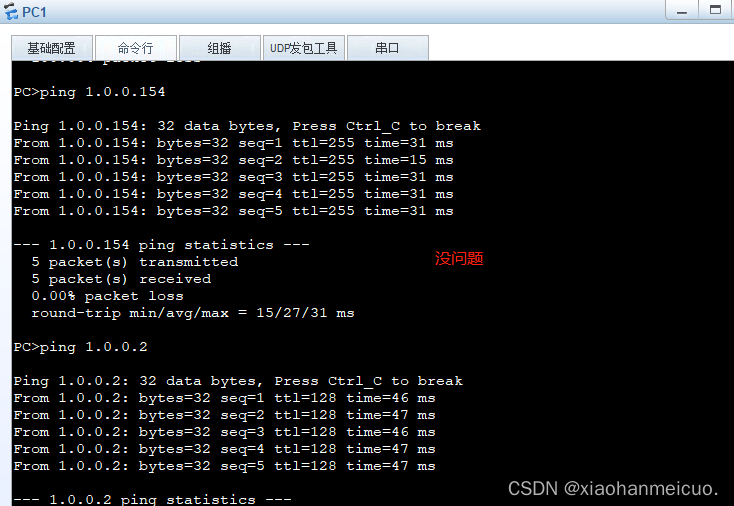

• 正式员工可以访问内部资源，正式员工之间也可以相互通信；

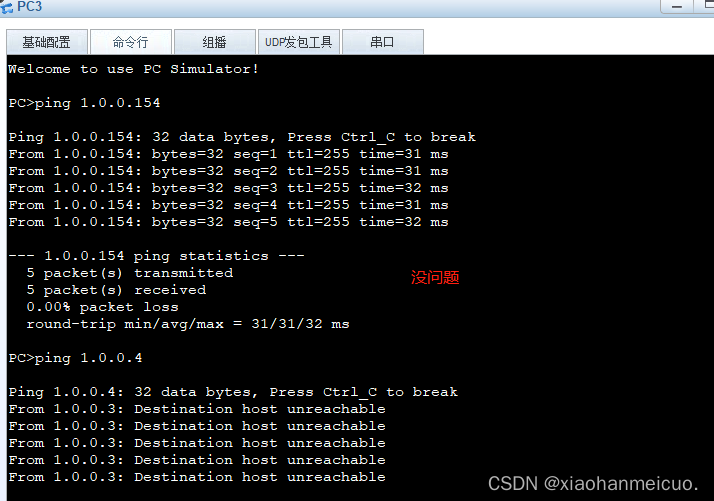

•  外包员工可以访问内部资源，但外包员工之间不能互相通信；

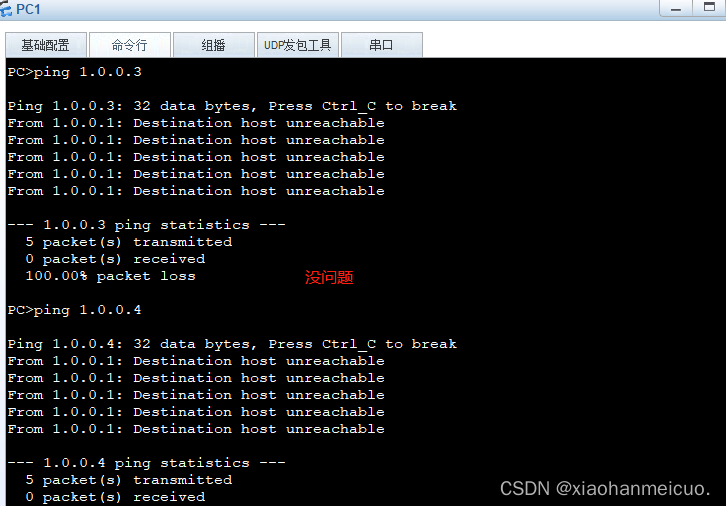

•  正式员工和外包员工也不能互相通信；
