Eth - Trunk链路聚合

目录

1、介绍

1.1 应用场景（概述）：

1.2 链路聚合模式及对比：

 2、手工链路聚合实验

2.1 手工配置命令

 2.2 实验拓扑图

2.3 测试

 3、LACP 链路聚合实验

3.1 LACP 链路聚合配置命令

 3.2 实验拓扑图

 3.3 测试

---

1、介绍

        链路聚合（Link Aggregation）：将多个物理端口汇聚在一起，形成一个逻辑端口，实现出/入流量吞吐量在各成员端口的负荷分担。随着网络规模不断扩大，用户对骨干链路带宽和可靠性提出越来越高的要求。传统技术中，通过更换高速率的接口板或者更换支持高速率接口板的设备这种方式来增加带宽宽度。但这种方式需要一定的成本预算并且不够灵活。

        此时就可以采用链路聚合技术在不进行硬件更替的情况下，通过将多个物理接口捆绑为一个逻辑接口来达到增加链路带宽的目的。在实现增加带宽宽度的同时，链路聚合还有备份链路的机制，能够有效的提高设备之间链路的高可用。

1.1 应用场景（概述）：

        企业中所有设备的流量在转发到其它网络前都会汇聚到核心层，在由核心区设备转发到其它网络、或者转发到外网。所以核心层设备在负责处理数据的高速交换时，带宽有时不够容易发生拥塞问题。因此在核心层部署链路聚合，可以提升整个网络的吞吐量解决拥塞问题。

• 一条聚合链路可以包含多条成员链路，默认最多为8条
• 提高链路带宽
• 提供高可靠性
• 提供负载均衡

1.2 链路聚合模式及对比：

模式	备注
手工负载分担	所有链路都参与数据的转发，平均分担流量。
LACP	通过LACP报文进行协商，确定活动接口和非活动接口。
区别	在手工负载均衡模式中，所有的成员口都处于转发状态。 M代表活动成员链路，用于在负载均衡模式中转发数据。 在LACP模式中，一些链路充当备份链路。 也叫M:N模式。 •  M代表活动成员链路，用于在负载均衡模式中转发数据。 •  N代表非活动链路，用于冗余备份。

	手工负载分担模式	LACP模式
定义	Eth-Trunk的建立、成员接口的加入由手工配置，没有链路聚合控制协议的参与。	Eth-Trunk的建立是基于LACP协议的，LACP为交换数据的设备提供一种标准的协商方式，以供系统根据自身配置自动形成聚合链路并启动聚合链路收发数据。聚合链路形成以后，负责维护链路状态，在聚合条件发生变化时，自动调整或解散链路聚合。
设备是否需要LACP协议	不需要	需要
数据转发	一般情况下，所有链路都是活动链路。所有活动链路均参与数据转发。如果某条活动链路故障，链路聚合组自动在剩余的活动链路中分担流量。	一般情况下，部分链路是活动链路。所有活动链路均参与数据转发。如果某条活动链路故障，链路聚合组自动在非活动链路中选择一条链路作为活动链路，参与数据转发的链路数目不变。
是否支持跨设备的链路聚合	不支持	支持
检测故障	只能检测到同一聚合组内的成员链路有断路等有限故障，但是无法检测到链路故障、链路错连等故障。	不仅能够检测到同一聚合组内的成员链路有断路等有限故障，还可以检测到链路故障、链路错连等故障。

链路聚合必要条件两端配置（VLAN、Trunk、Hybird）必须相同。

 2、手工链路聚合实验

2.1 手工配置命令

interface eth-trunk 0                  创建聚合端口
eth-trunk 0                            加入聚合端口
display [interface] eth-trunk 0        查看成员信息
undo portswitch                        创建三层聚合端口

 2.2 实验拓扑图

 注意：在做链路聚合前，先开启stp功能防止二层环路。或者先shutdown接口待聚合配置完成后在开启接口。

2.3 测试

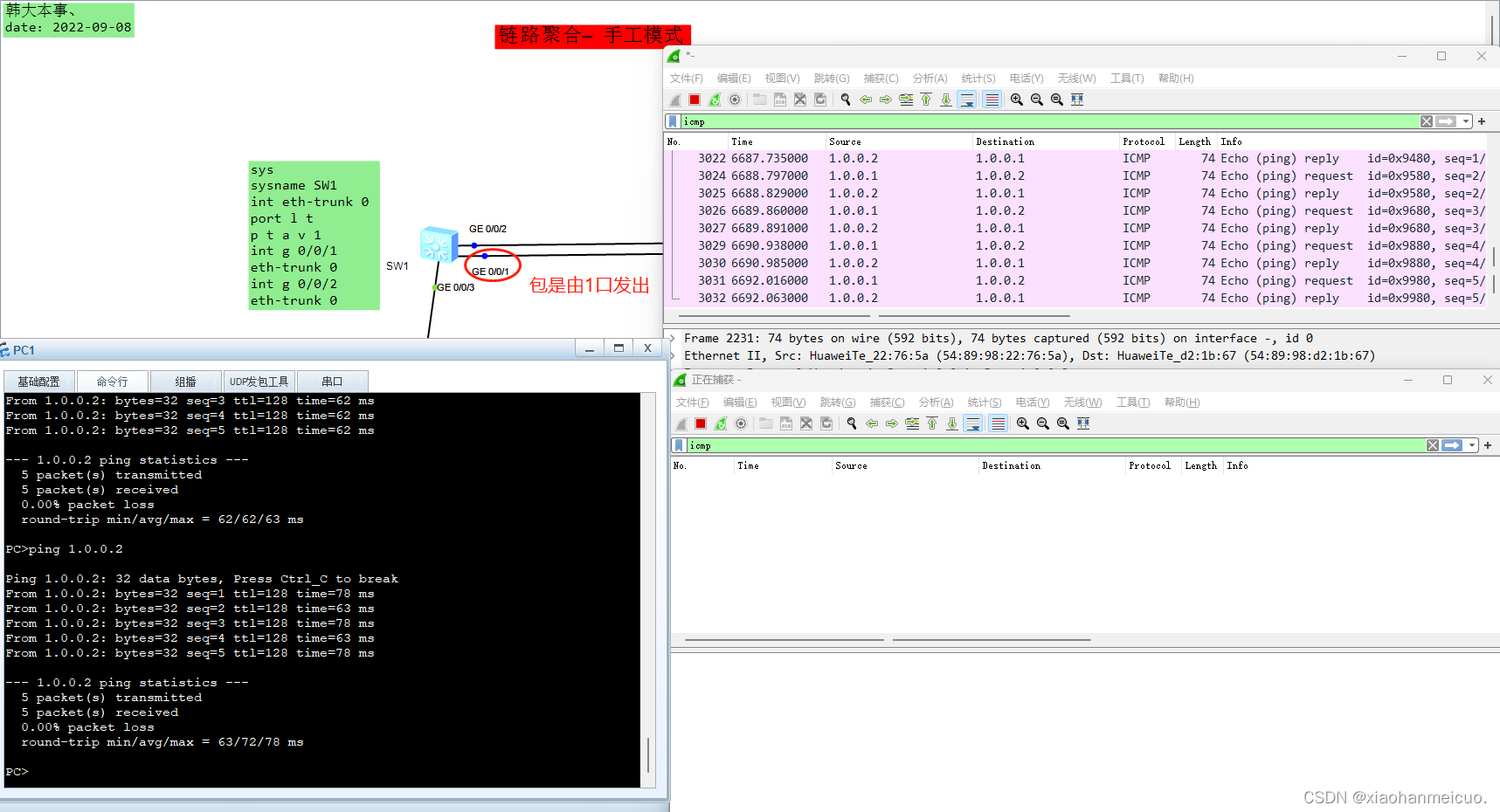

 第一次ping对端，可以通如下图

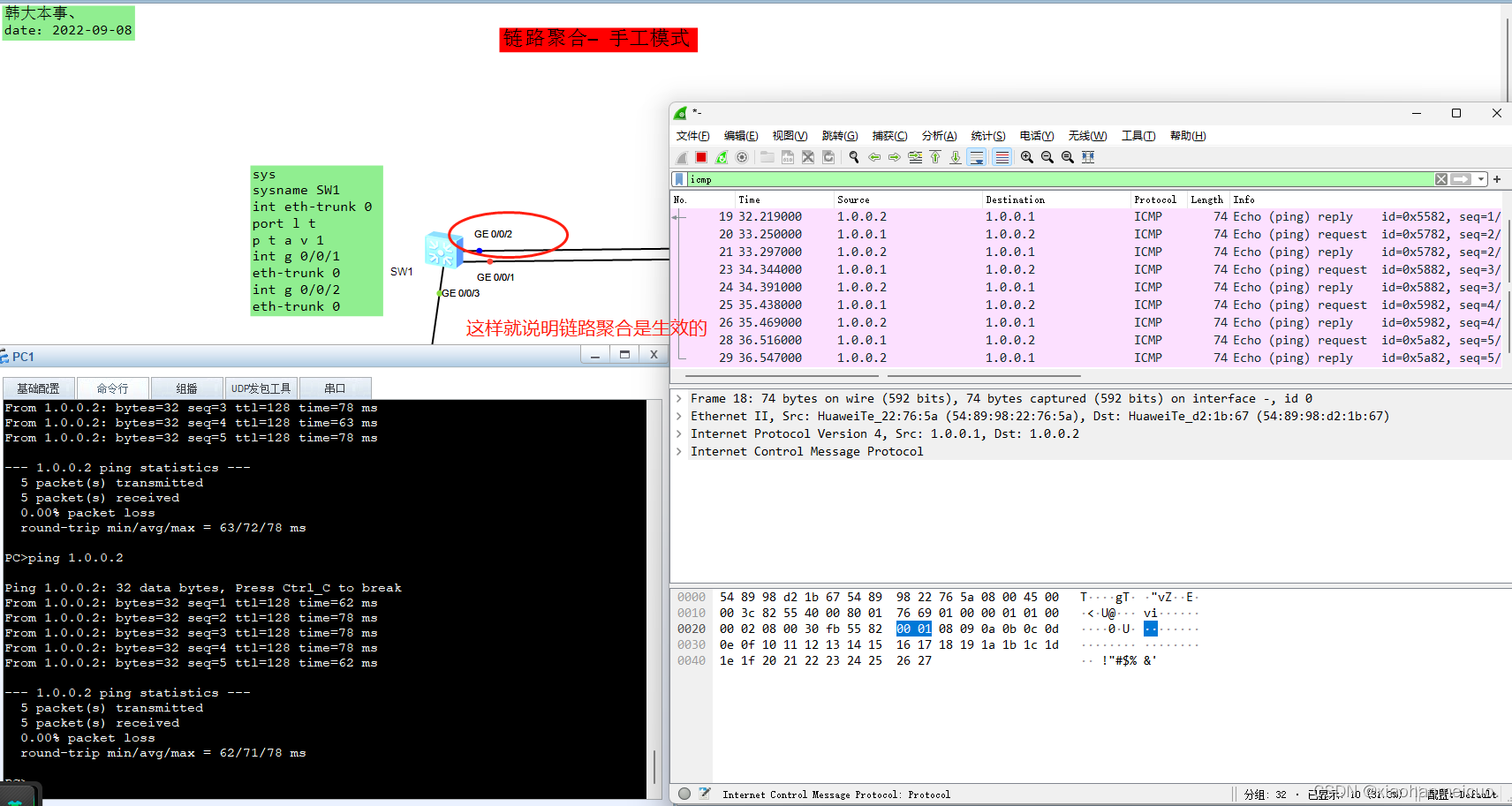

 第二次我把G0/0/1口shutdown掉，再次ping对端如下图



 3、LACP 链路聚合实验

3.1 LACP 链路聚合配置命令

interface eth-trunk 0            创建聚合端口
    mode lacp                    配置模式
    max active-linknumber 4      配置最大活动链路数量
    lacp preempt enable          开启抢占，默认30s延迟
    lacp preempt delay 10        配置抢占延迟时间
    load-balance                 配置负载均衡模式
lacp priority 1                  配置优先级，越低越优先

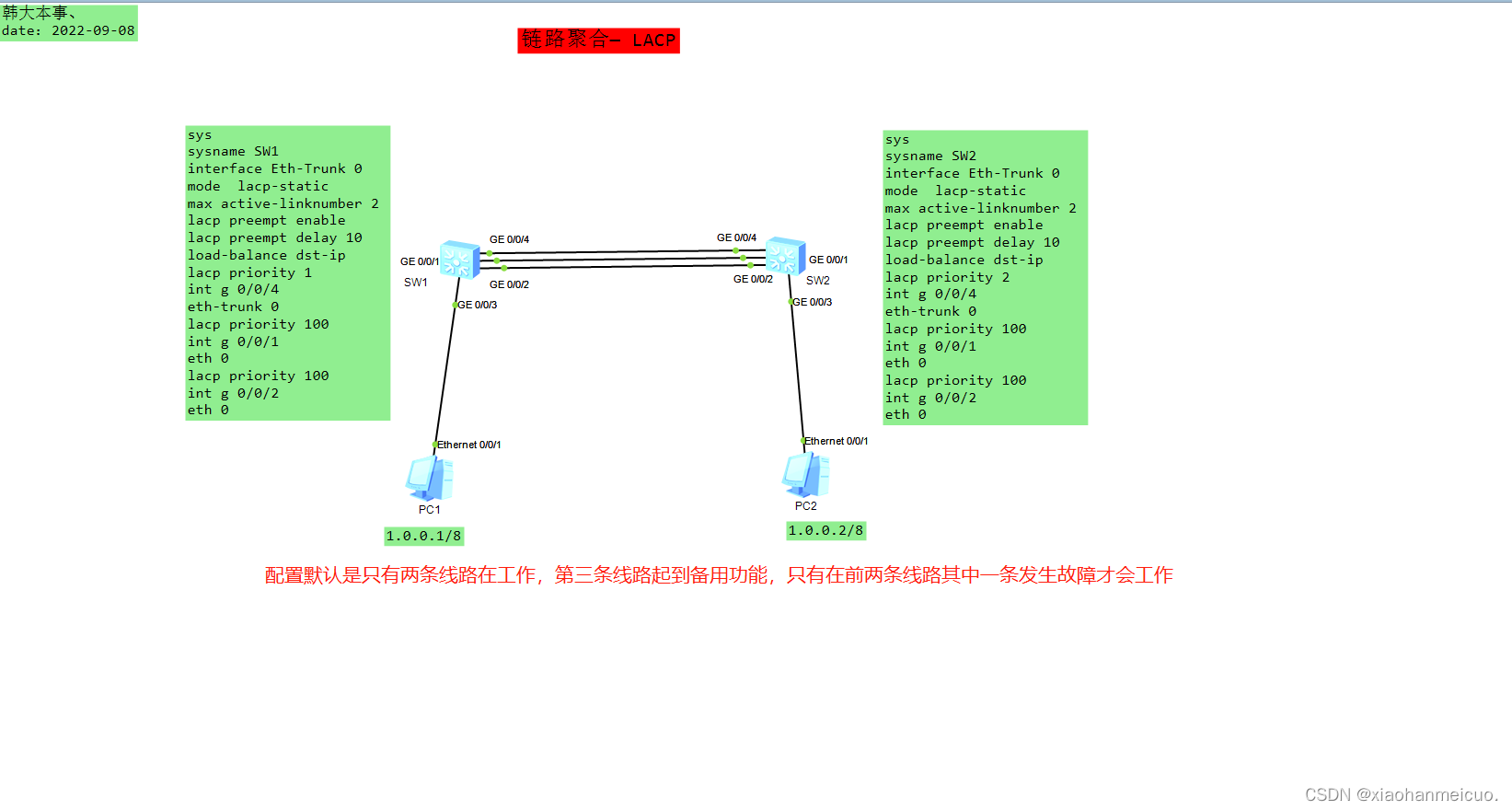

 3.2 实验拓扑图

 3.3 测试

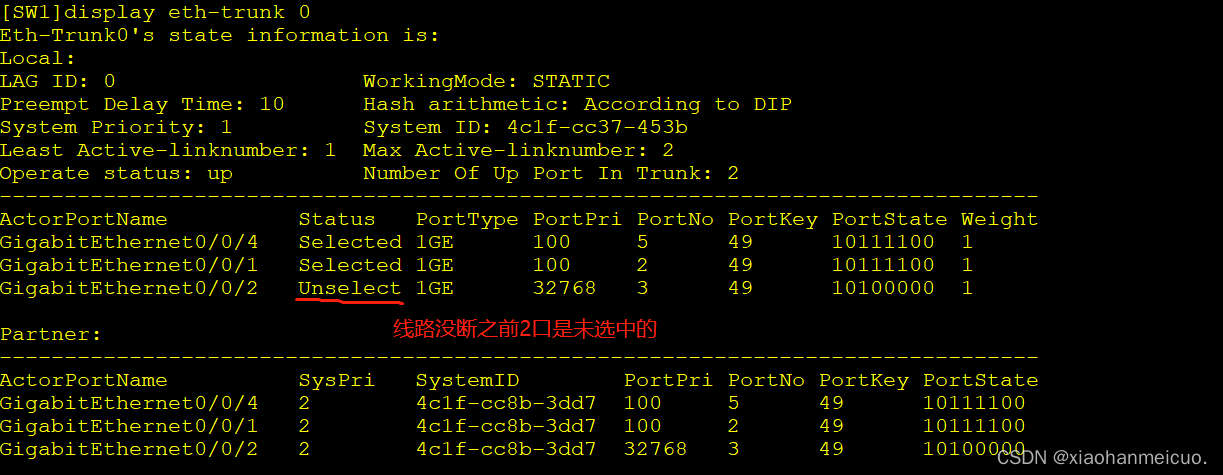

首先测试断掉GE0/0/4这条线路看GE0/0/2这条线路会不会代替断掉的线路工作

 进行ping测试看PC1能否通PC2
