USART (Universal Synchronous/Asynchronous Receiver/Transmitter)通用同步/异步收发器
USART是STM32内部集成的硬件外设，可根据数据寄存器的一个字节数据自动生成数据帧时序，从TX引脚发送出去，也可自动接收RX引脚的数据帧时序，拼接为一个字节数据，存放在数据寄存器里

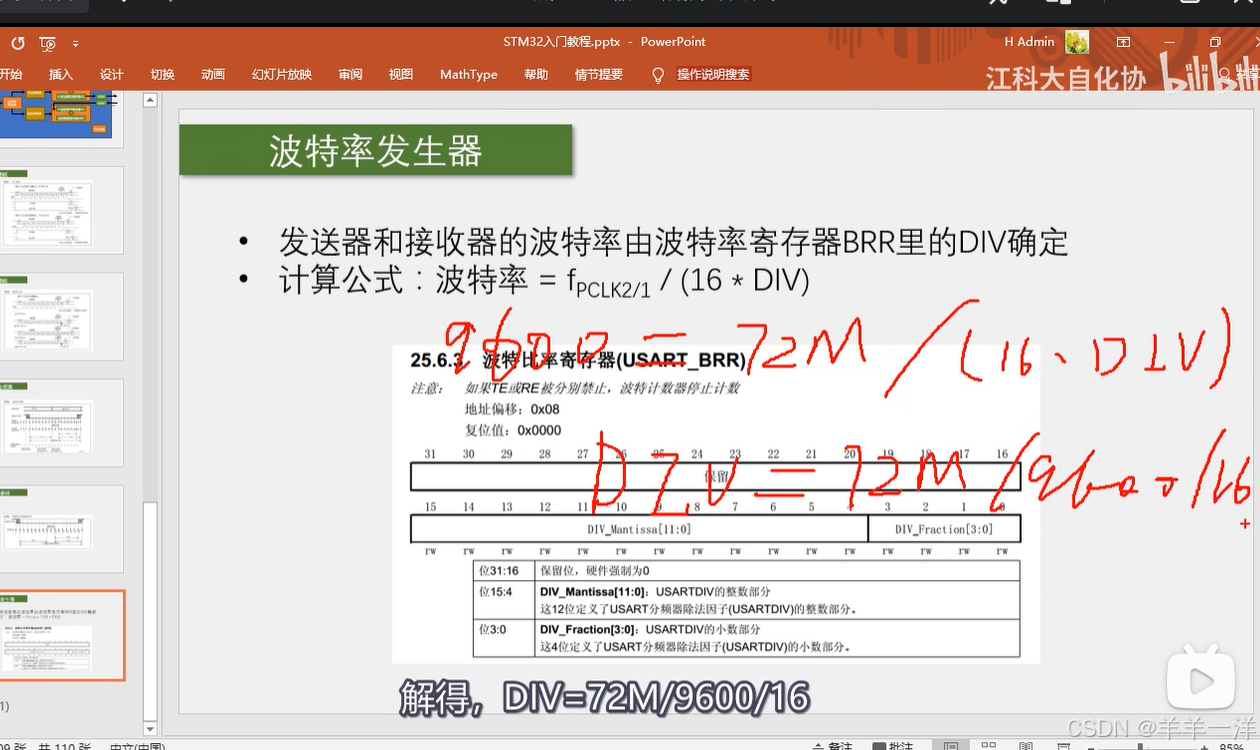

自带波特率发生器，最高达4.5Mbits/s

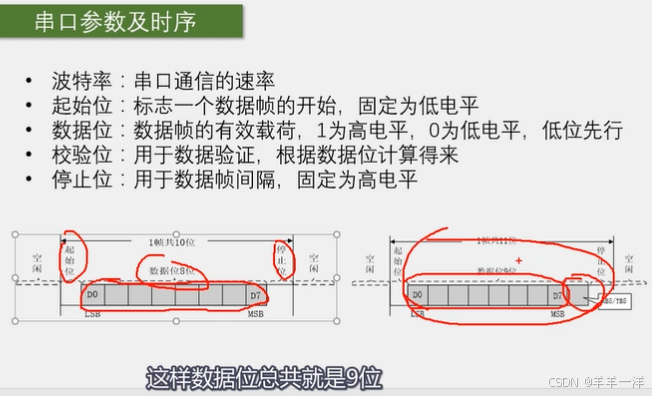

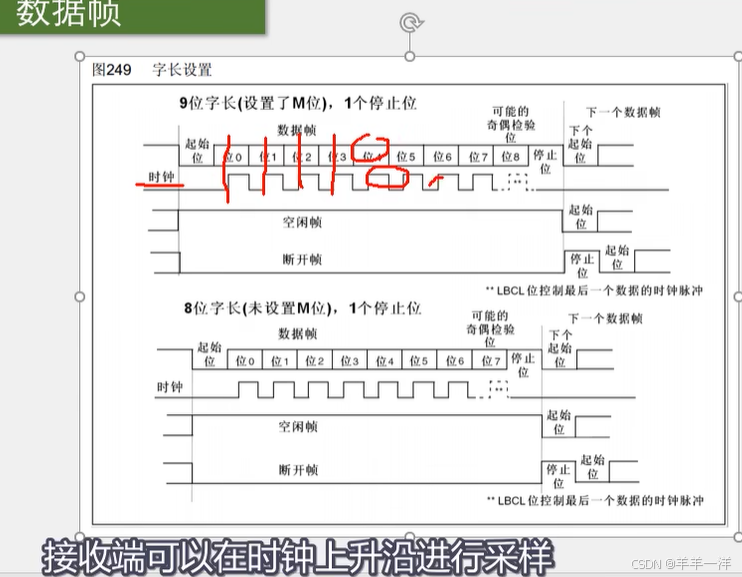

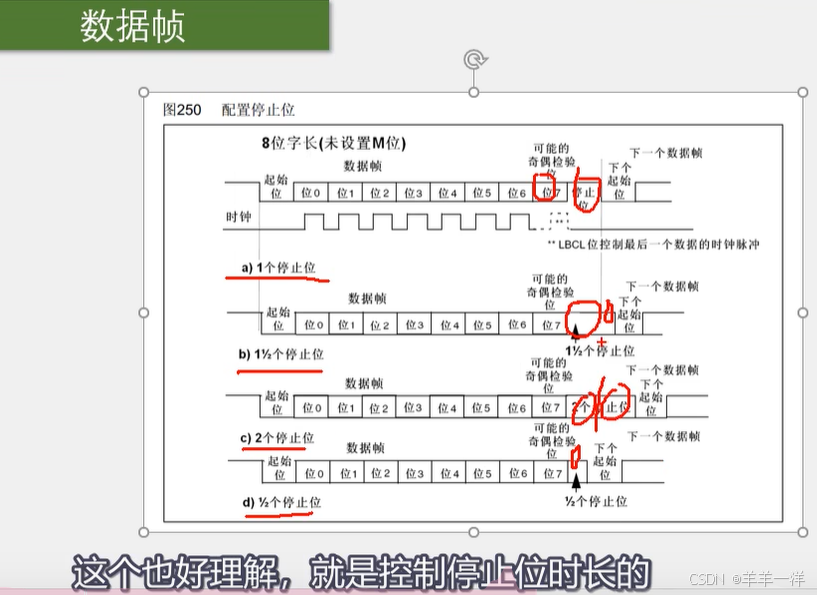

可配置数据位长度(8/9)、停止位长度(0.5/1/1.5/2)

可选校验位(无校验/奇校验/偶校验)
支持同步模式、硬件流控制、DMA、智能卡、IrDA、LIN

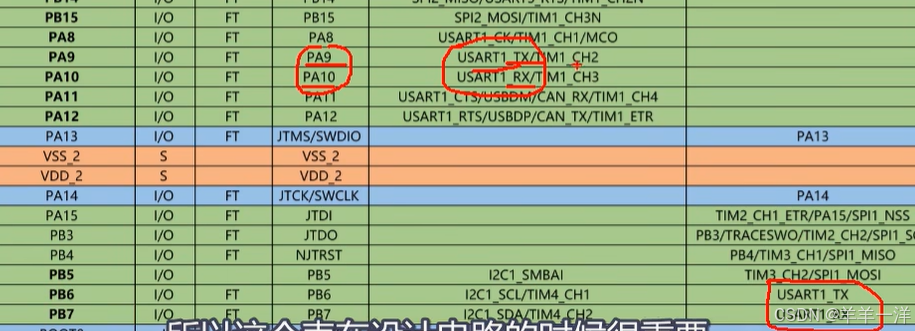

STM32F103C8T6 USART资源:USART1（APB2）、USART2（APB1）、USART3（APB1）

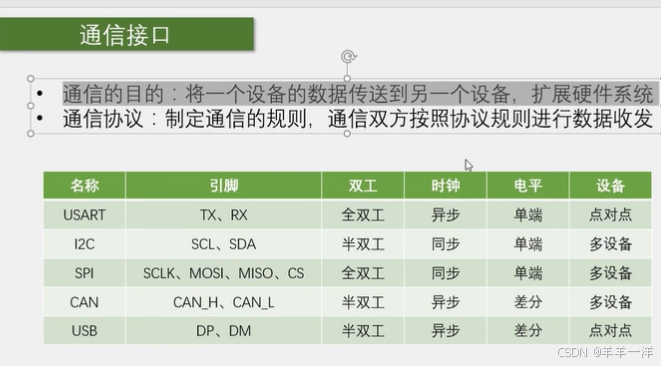

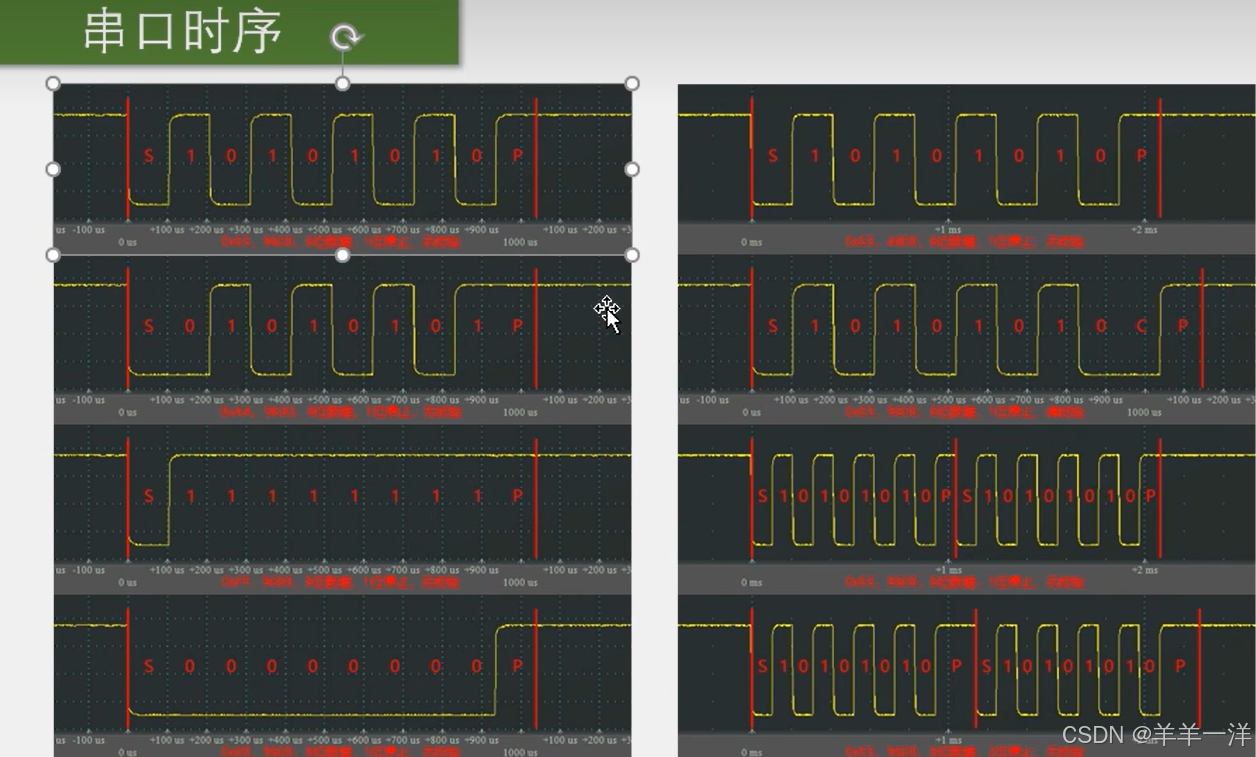

串口通信

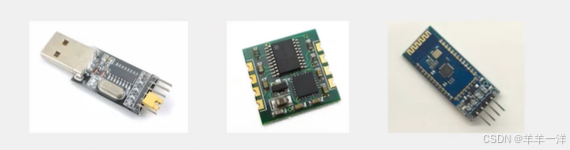

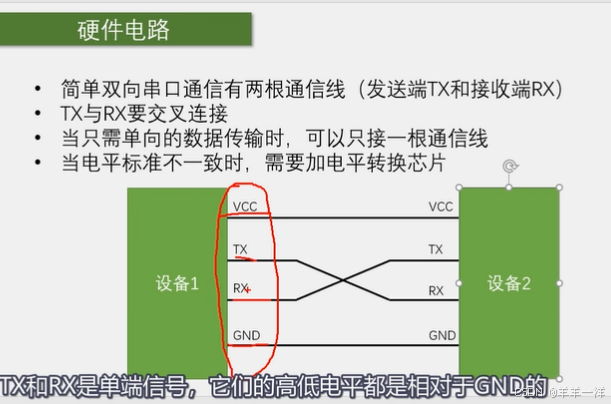

串口是一种应用十分广泛的通讯接口，串口成本低、容易使用、通信线路简单，可实现两个设备的互相通信I单片机的串口可以使单片机与单片机、单片机与电脑、单片机与各式各样的模块互相通信，极大地扩展了单片机的应用范围，增强了单片机系统的硬件实力

有时钟线的一般是同步通信，比如I2C和SPI，有输入输出一般使全双工，比如USART和SPI

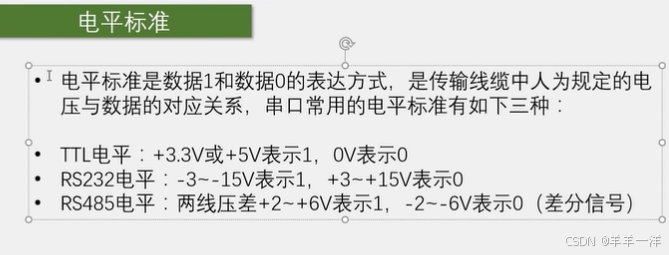

最常见的是TTL电平

USART（Universal Synchronous/Asynchronous Receiver/Transmitter，通用同步/异步收发器）是一种常见的串行通信接口，广泛应用于嵌入式系统和微控制器，USART是一种全双工的串行通信设备，支持同步和异步两种通信模式。它可以根据数据寄存器中的字节数据自动生成数据帧时序，从TX引脚发送出去，也可以自动接收RX引脚的数据帧时序，并将其解码为字节数据

特点

  1. 全双工通信：可以同时进行数据的发送和接收

  • 多种通信模式：支持同步和异步通信

  • 可配置参数：数据位长度（8位或9位）、停止位长度（0.5、1、1.5、2位）、校验位（无校验、奇校验、偶校验）等都可以通过寄存器配置

  • 波特率可调：内置分数波特率发生器，支持多种波特率

  • 支持多种协议：如LIN、IrDA、智能卡协议等

  • 支持DMA：可以实现高速数据传输

应用场景

  1. 设备间通信：用于微控制器与其他设备（如传感器、显示屏、计算机等）之间的数据传输

  • 调试和日志输出：将调试信息从微控制器发送到计算机，便于开发和调试

  • Bootloader和固件更新：通过USART实现微控制器的固件更新

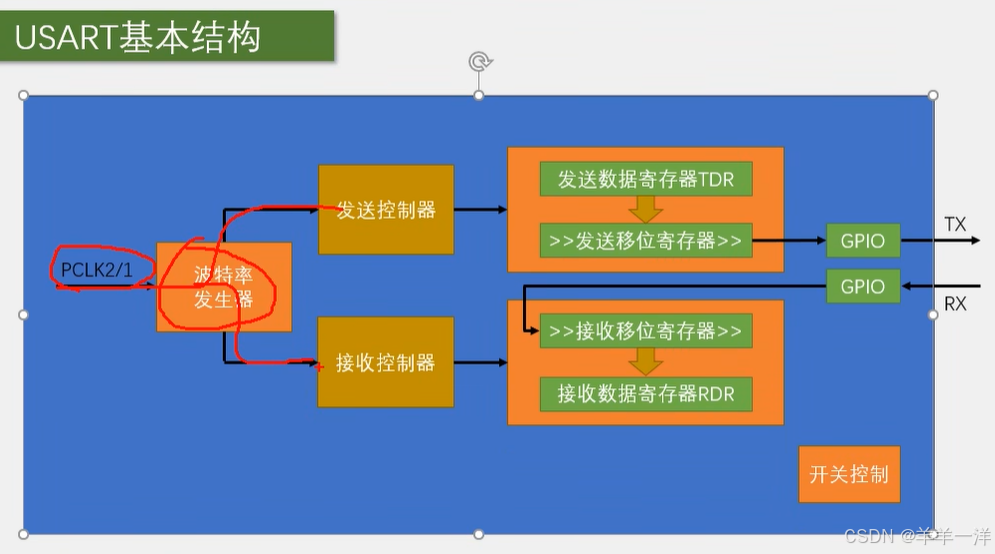

工作原理

  • 发送过程：数据从数据寄存器（TDR）转移到发送移位寄存器，然后一位一位地从TX引脚发送出去

  • 接收过程：RX引脚接收到的数据一位一位地存储到接收移位寄存器中，然后转移到接收数据寄存器（RDR）

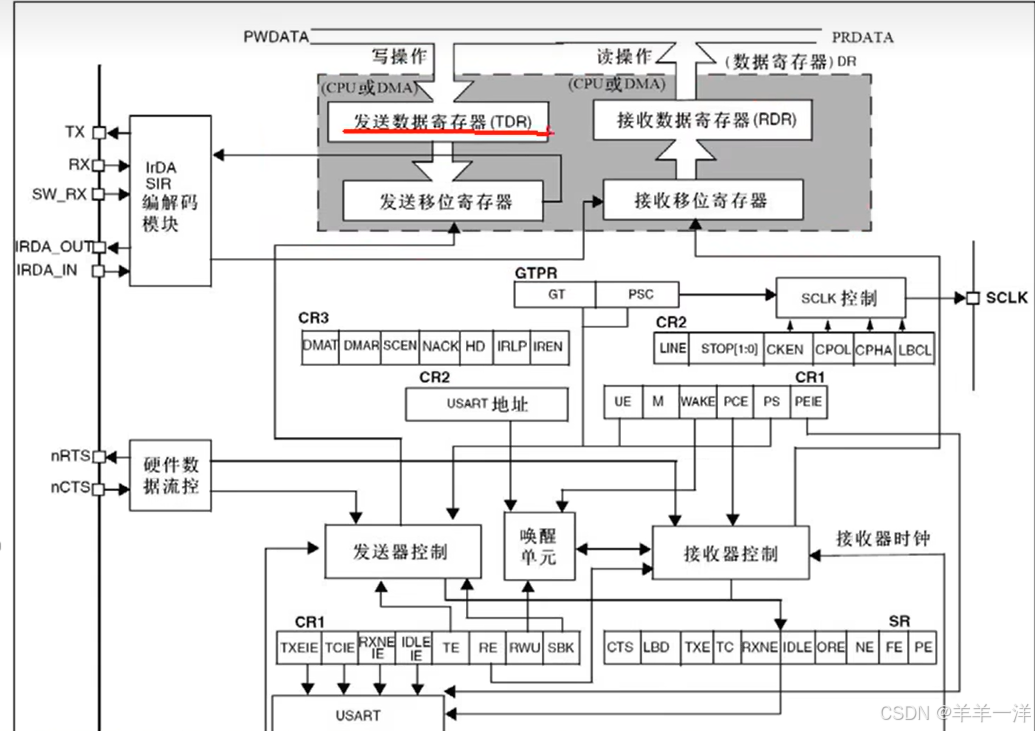

USART串口外设

  1. IrDA SIR编解码模块：

    • 负责IrDA（红外数据协会）和SIR（串行红外）协议的编解码。

    • 包含TX（发送）和RX（接收）路径，以及IRDA_OUT和IRDA_IN接口。

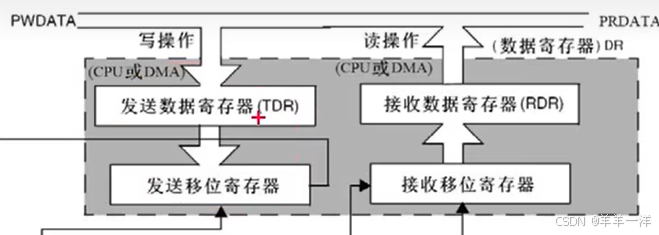

  2. 发送和接收数据寄存器（TDR和RDR）：

    • TDR（发送数据寄存器）：用于存储即将发送的数据。

    • RDR（接收数据寄存器）：用于存储接收到的数据。

    • 这些寄存器可以通过CPU或DMA（直接内存访问）进行读写操作。

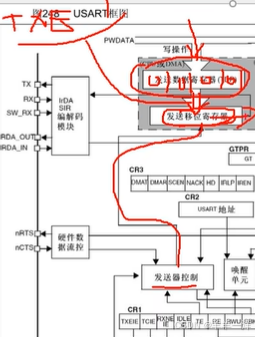

这两个寄存器的工作原理就是：

发送端：比如在TDR写入了0x55（0101 0101），硬件检测写入数据检查移位寄存器是否有数据移位，如果没有这个数据就会全部移动到发送移位寄存器，准备发送。

当数据从TDR移动到移位寄存器时，会置一个标志位，叫TXE（TX Empty），检查这个标志位如果是1就可以写入下一个数据了，然后发送移位寄存器就会在下面的发送器控制的驱动下，向右移位，一位一位的把数据输入到TX引脚。

这里是向右移位，低位先行，移位完成后新的数据就会再次自动地从TDR转移到发送移位寄存器里来，如果当前移位没有完成，TDR数据就会进行等待，一旦移位完成，就会立刻转移过来。

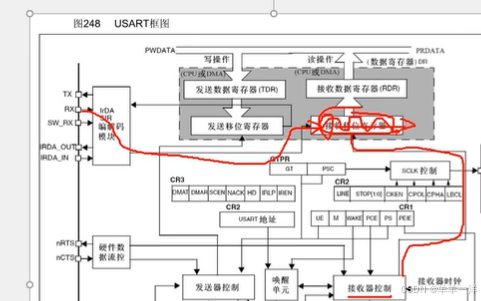

接收端

数据从RX引脚通向接收移位寄存器，在接受控制的驱动下，一位一位的读取RX电平，先放在最高位，然后向右移，移动8位就能接受一位字节，接收移位寄存器是从高位往低位这个方向移动，当一个字节移位完成之后，这一个数据就会整体地转移到接受数据寄存器RDR里来，转移过程中置标志位RXNE（RX NOT Empty），接收数据寄存器非空，检测到RXNE为1，就可以把数据读走了

  1. 发送和接收移位寄存器：

    • 用于将数据按位发送或接收，与TDR和RDR配合工作。

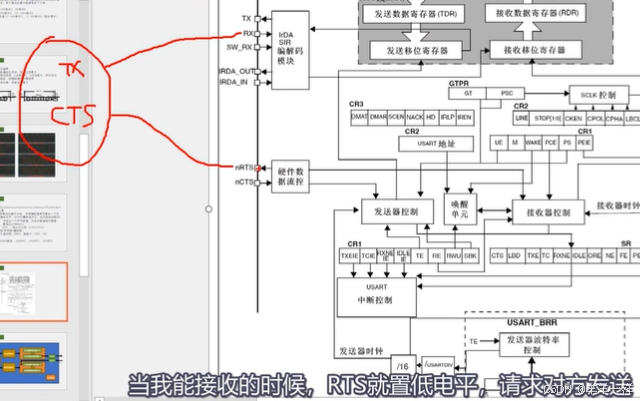

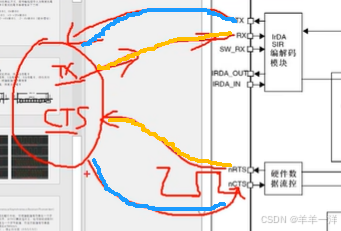

  2. 硬件数据流控：

    • 包括nRTS（请求发送，告诉别人我当前能不能发送）和nCTS（清除发送，接受别人nRTS信号，n代表低电平有效）信号，用于控制数据流。比如接收数据寄存器一直没有读，RTS就会置高电平，对方CTS接收到之后，就会暂停发送，直到这里的接受寄存器被读走

                 那反过来，当我的TX给对方发送数据时，我们CTS就要接到对方的RTS，用于判断对    方，能不能接收

TX和CTS一对，RX和RTS一对，CTS和RTS也要交叉连接

  1. 控制寄存器（CR1, CR2, CR3）：

    • CR1：包含USART的基本控制位，如UE（使能）、M（模式选择）、WAKE（唤醒控制）、PCE（奇偶校验使能）、PS（停止位选择）、PEIE（奇偶校验错误中断使能）等。

    • CR2：包含USART地址、停止位配置、CPOL（时钟极性）、CPHA（时钟相位）等控制位。

    • CR3：包含DMAT（DMA传输使能）、DMAR（DMA接收使能）、SCEN（智能卡模式使能）、NACK（否定确认）、HD（半双工模式）、IRLP（红外低功耗）、IREN（红外模式使能）等控制位。

  2. GTPR（ guard time and prescaler register，保护时间和预分频寄存器）：

    • 用于配置保护时间和波特率预分频。

  3. SCLK控制：

    • 用于控制SCLK（串行时钟）的生成，包括CPOL和CPHA的配置。

  4. 发送器和接收器控制：

    • 负责控制USART的发送和接收操作，包括TXE（发送数据寄存器空）、TC（传输完成）、RXNE（接收数据寄存器非空）等状态。

  5. 状态寄存器（SR）：

    • 包含USART的状态位，如CTS（清除发送）、LBD（LIN断开检测）、TXE（发送数据寄存器空）、TC（传输完成）、RXNE（接收数据寄存器非空）、ORE（接收溢出错误）、NE（噪声错误）、FE（帧错误）、PE（奇偶校验错误）等。

  6. 唤醒单元：

    • 实现多设备的串口通信

  7. 引脚

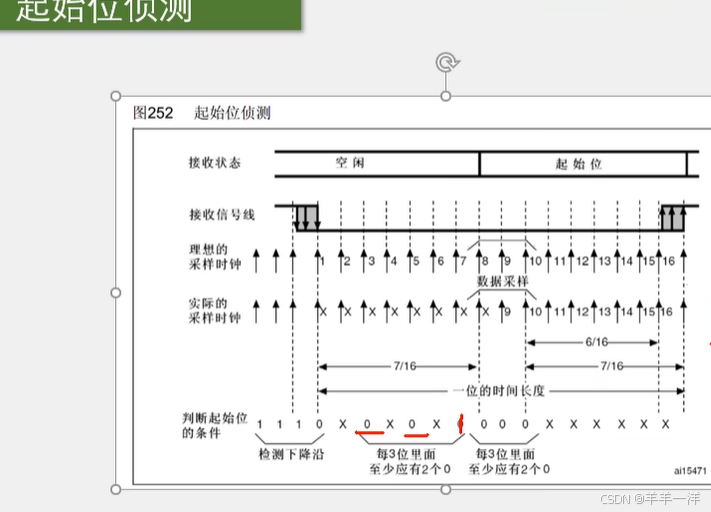

  • 噪声检测：

    • 采样来检测噪声。如果在数据位时间内采样到的电平状态不一致（例如，在一个数据位时间内采样到高电平和低电平），则可能表示存在噪声。

    • 通过在数据位时间内进行多次采样可以提高噪声检测的准确性。

  • NE（噪声错误）：

    • 图中右上角的“NE”表示噪声错误（Noise Error）。如果在数据位时间内采样到的电平状态不一致，则会触发噪声错误标志，表示接收到的数据可能受到噪声干扰。

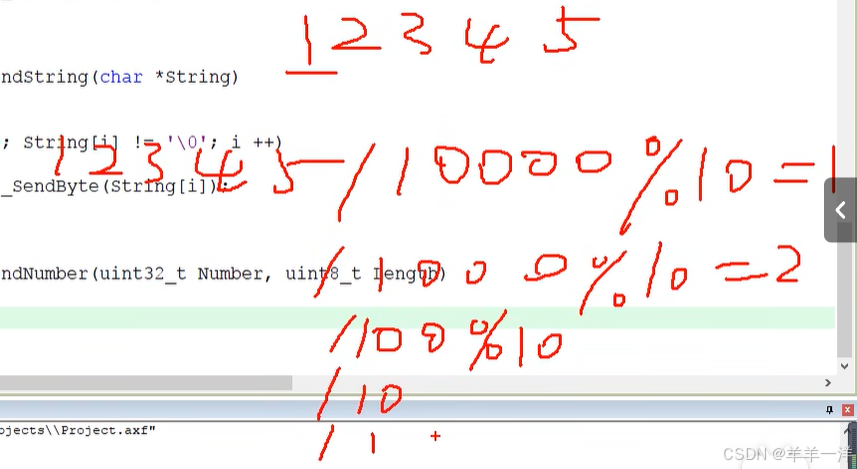

 取某一位就是：数字/10^x%10

/10^x就是把右边去掉，%10把左边去掉

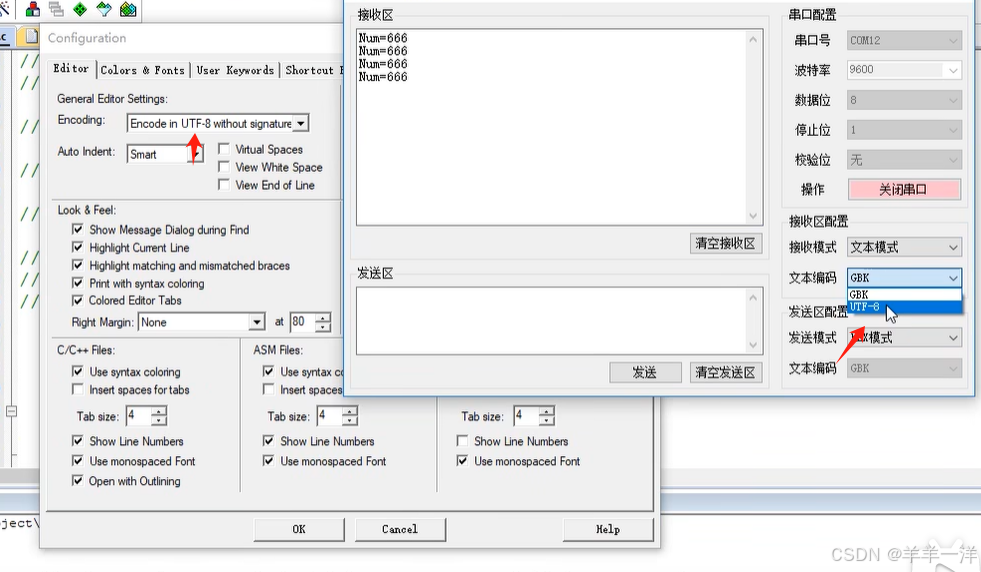

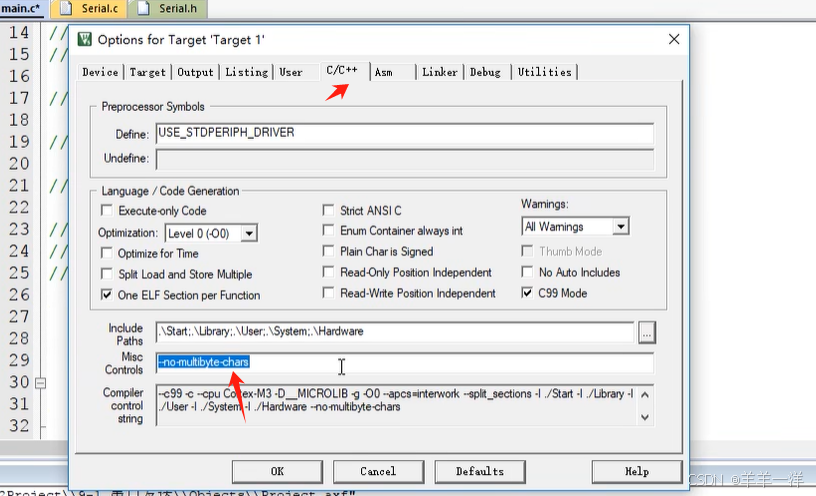

1.显示汉字方法，都选UTF-8，在C++写入--no-multibyte-chars参数

2.也可以encoding选择GB2312，重新打开文件，选择GBK编码

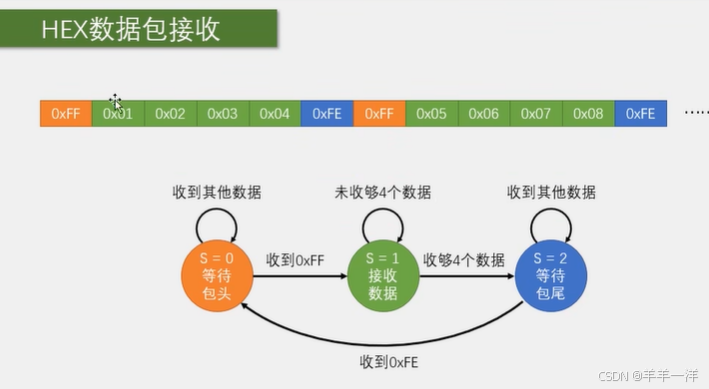

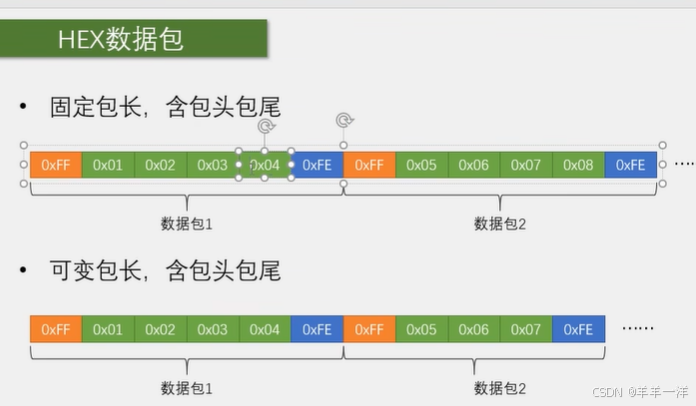

HEX数据包 ：

 添加包头包尾，如果重复较多最好选择固定包长。

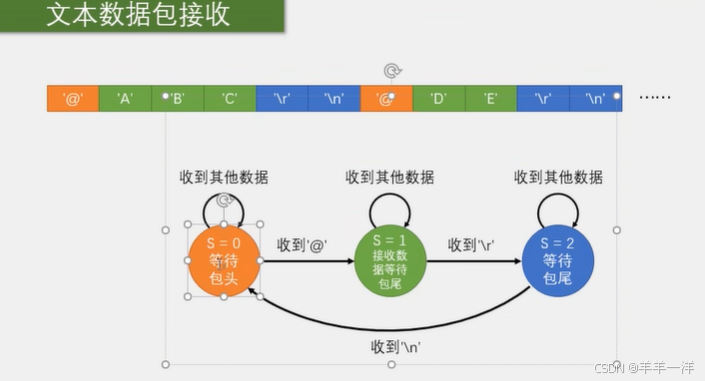

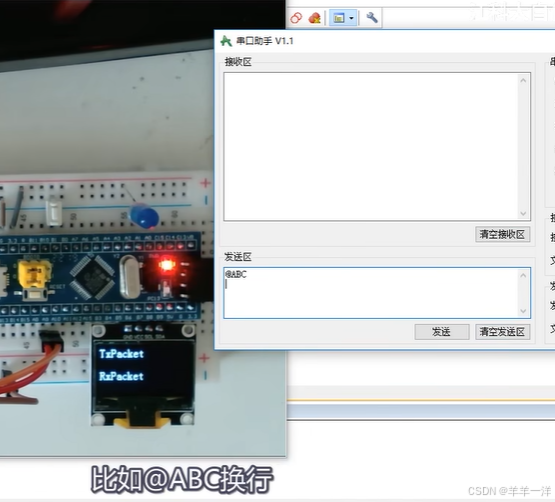

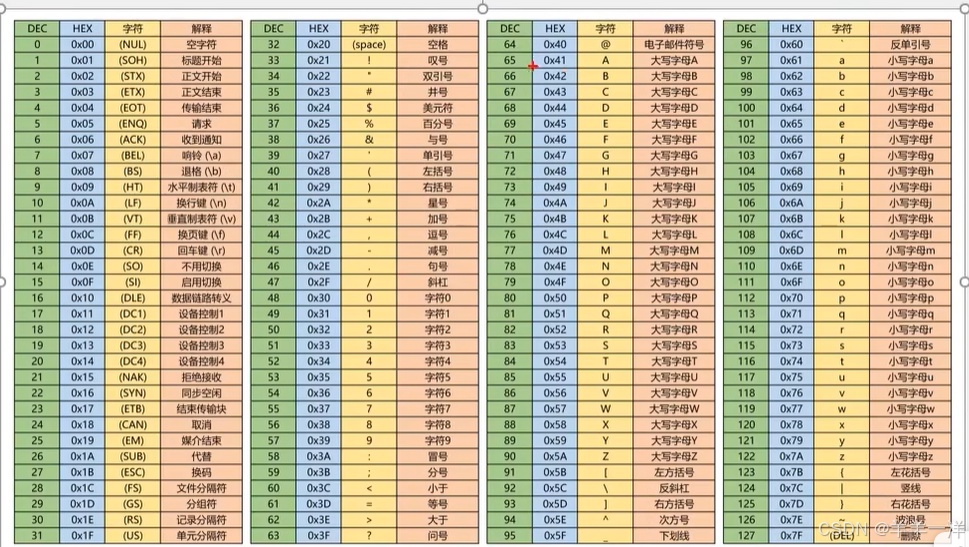

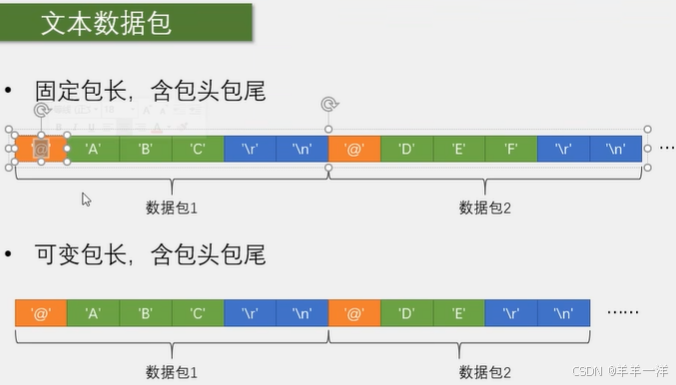

文本数据包：



串口代码：

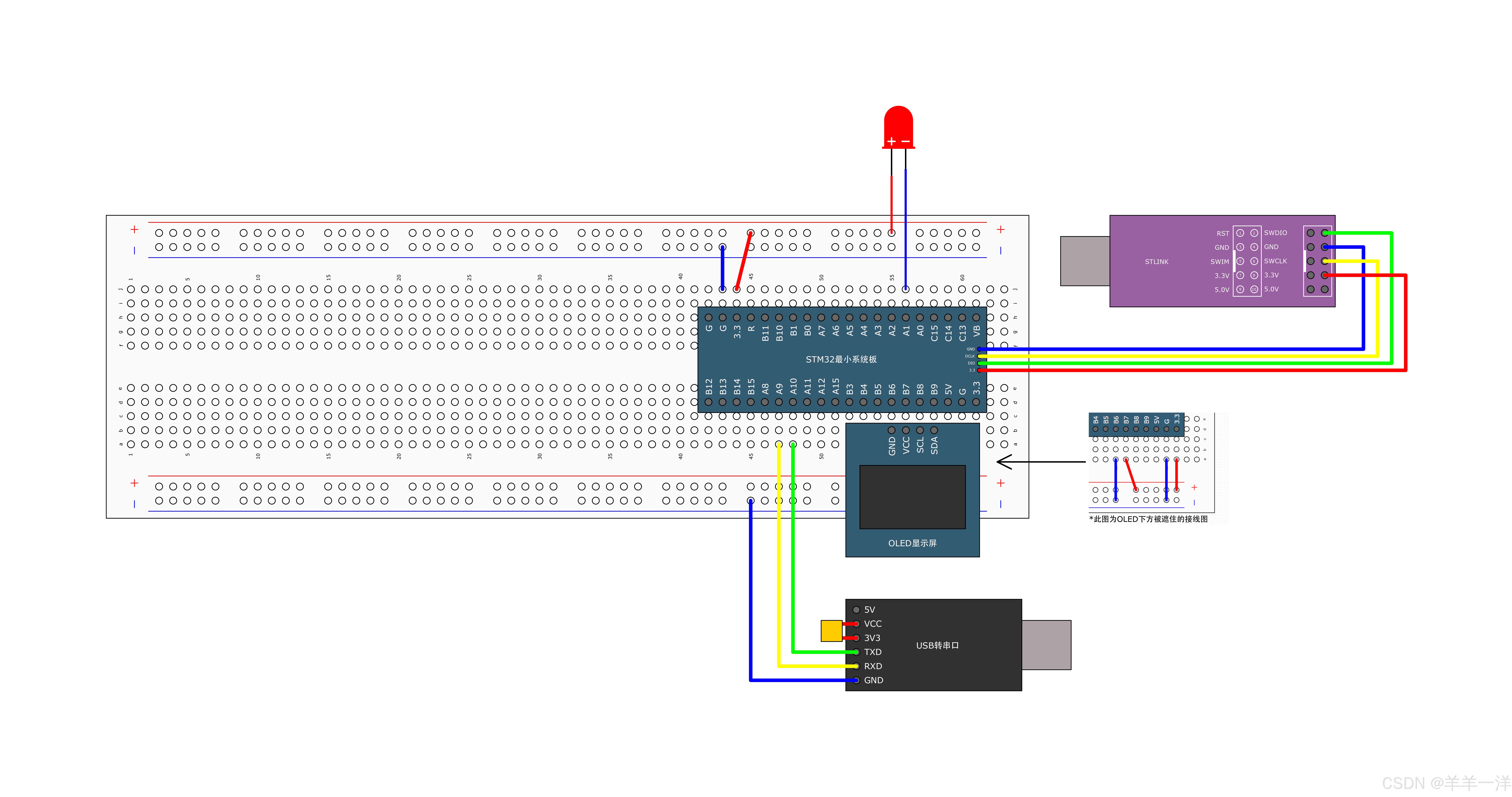

串口发送&串口发送+接收

第一步：开启时钟，把需要的USART和GPIO时钟打开

第二步：GPIO初始化，把TX配置成复用输出，RX配置成输入

第三步，配置USART（结构体）

第四步：开启USART（只发送），配置中断（接收，在开启USART之前，加上ITConfig和NVIC的代码）

初始化完成后，调用发送函数和接收函数，调用获取标志位的函数

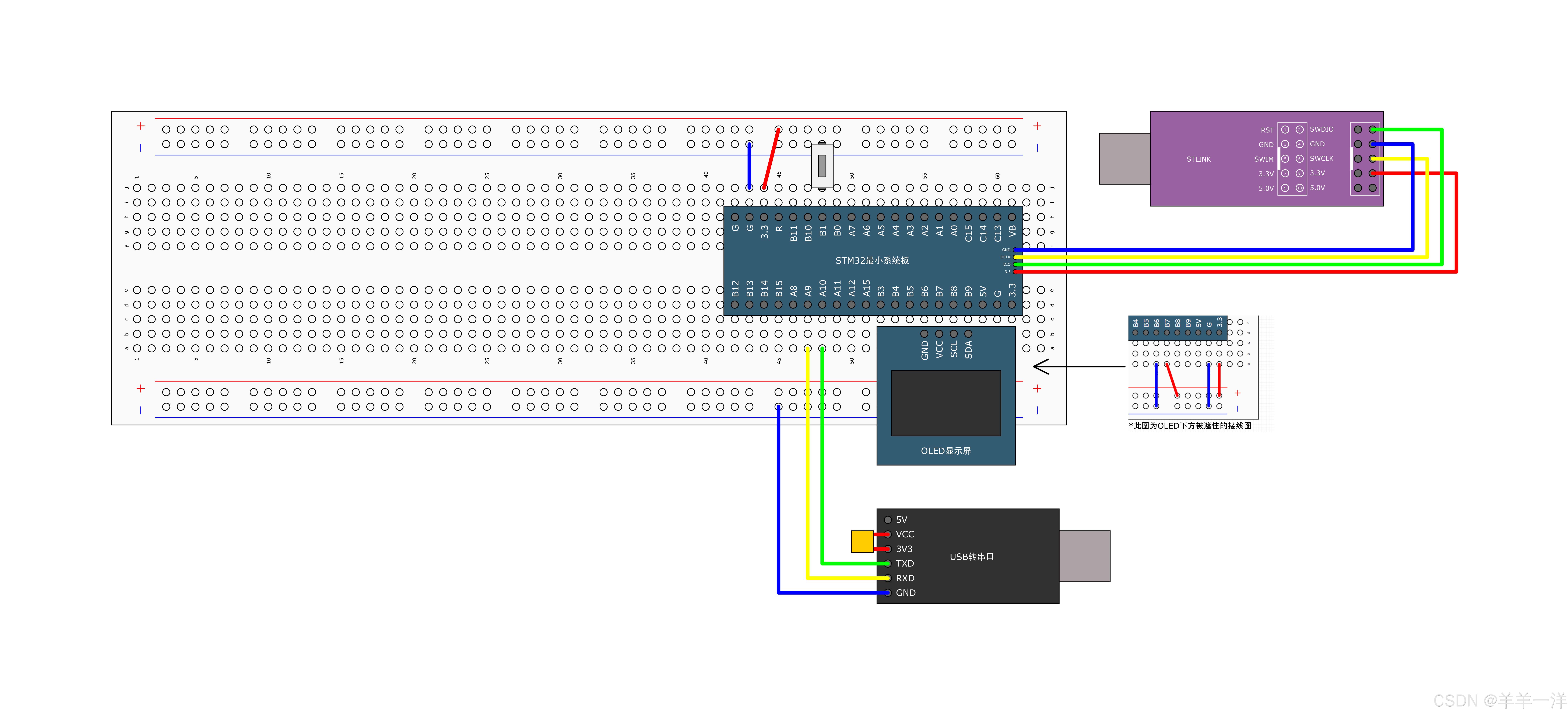

 代码1：串口发送

#include "stm32f10x.h"                  // Device header
#include <stdio.h>
#include <stdarg.h>

/**
  * 函    数：串口初始化
  * 参    数：无
  * 返 回 值：无
  */
void Serial_Init(void)
{
	/*开启时钟*/
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_USART1, ENABLE);	//开启USART1的时钟
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);	//开启GPIOA的时钟

	/*GPIO初始化*/
	GPIO_InitTypeDef GPIO_InitStructure;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_9;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA, &GPIO_InitStructure);					//将PA9引脚初始化为复用推挽输出

	/*USART初始化*/
	USART_InitTypeDef USART_InitStructure;					//定义结构体变量
	USART_InitStructure.USART_BaudRate = 9600;				//波特率
	USART_InitStructure.USART_HardwareFlowControl = USART_HardwareFlowControl_None;	//硬件流控制，不需要
	USART_InitStructure.USART_Mode = USART_Mode_Tx;			//模式，选择为发送模式
	USART_InitStructure.USART_Parity = USART_Parity_No;		//奇偶校验，不需要
	USART_InitStructure.USART_StopBits = USART_StopBits_1;	//停止位，选择1位
	USART_InitStructure.USART_WordLength = USART_WordLength_8b;		//字长，选择8位
	USART_Init(USART1, &USART_InitStructure);				//将结构体变量交给USART_Init，配置USART1

	/*USART使能*/
	USART_Cmd(USART1, ENABLE);								//使能USART1，串口开始运行
}

/**
  * 函    数：串口发送一个字节
  * 参    数：Byte 要发送的一个字节
  * 返 回 值：无
  */
void Serial_SendByte(uint8_t Byte)
{
	USART_SendData(USART1, Byte);		//将字节数据写入数据寄存器，写入后USART自动生成时序波形
	while (USART_GetFlagStatus(USART1, USART_FLAG_TXE) == RESET);	//等待发送完成
	/*下次写入数据寄存器会自动清除发送完成标志位，故此循环后，无需清除标志位*/
}

/**
  * 函    数：串口发送一个数组
  * 参    数：Array 要发送数组的首地址
  * 参    数：Length 要发送数组的长度
  * 返 回 值：无
  */
void Serial_SendArray(uint8_t *Array, uint16_t Length)
{
	uint16_t i;
	for (i = 0; i < Length; i ++)		//遍历数组
	{
		Serial_SendByte(Array[i]);		//依次调用Serial_SendByte发送每个字节数据
	}
}

/**
  * 函    数：串口发送一个字符串
  * 参    数：String 要发送字符串的首地址
  * 返 回 值：无
  */
void Serial_SendString(char *String)
{
	uint8_t i;
	for (i = 0; String[i] != '\0'; i ++)//遍历字符数组（字符串），遇到字符串结束标志位后停止
	{
		Serial_SendByte(String[i]);		//依次调用Serial_SendByte发送每个字节数据
	}
}

/**
  * 函    数：次方函数（内部使用）
  * 返 回 值：返回值等于X的Y次方
  */
uint32_t Serial_Pow(uint32_t X, uint32_t Y)
{
	uint32_t Result = 1;	//设置结果初值为1
	while (Y --)			//执行Y次
	{
		Result *= X;		//将X累乘到结果
	}
	return Result;
}

/**
  * 函    数：串口发送数字
  * 参    数：Number 要发送的数字，范围：0~4294967295
  * 参    数：Length 要发送数字的长度，范围：0~10
  * 返 回 值：无
  */
void Serial_SendNumber(uint32_t Number, uint8_t Length)
{
	uint8_t i;
	for (i = 0; i < Length; i ++)		//根据数字长度遍历数字的每一位
	{
		Serial_SendByte(Number / Serial_Pow(10, Length - i - 1) % 10 + '0');	//依次调用Serial_SendByte发送每位数字
	}
}

/**
  * 函    数：使用printf需要重定向的底层函数
  * 参    数：保持原始格式即可，无需变动
  * 返 回 值：保持原始格式即可，无需变动
  */
int fputc(int ch, FILE *f)
{
	Serial_SendByte(ch);			//将printf的底层重定向到自己的发送字节函数
	return ch;
}

/**
  * 函    数：自己封装的prinf函数
  * 参    数：format 格式化字符串
  * 参    数：... 可变的参数列表
  * 返 回 值：无
  */
void Serial_Printf(char *format, ...)
{
	char String[100];				//定义字符数组
	va_list arg;					//定义可变参数列表数据类型的变量arg
	va_start(arg, format);			//从format开始，接收参数列表到arg变量
	vsprintf(String, format, arg);	//使用vsprintf打印格式化字符串和参数列表到字符数组中
	va_end(arg);					//结束变量arg
	Serial_SendString(String);		//串口发送字符数组（字符串）
}

#include "stm32f10x.h"                  // Device header
#include "Delay.h"
#include "OLED.h"
#include "Serial.h"

int main(void)
{
	/*模块初始化*/
	OLED_Init();						//OLED初始化

	Serial_Init();						//串口初始化

	/*串口基本函数*/
	Serial_SendByte(0x41);				//串口发送一个字节数据0x41

	uint8_t MyArray[] = {0x42, 0x43, 0x44, 0x45};	//定义数组
	Serial_SendArray(MyArray, 4);		//串口发送一个数组

	Serial_SendString("\r\nNum1=");		//串口发送字符串

	Serial_SendNumber(111, 3);			//串口发送数字

	/*下述3种方法可实现printf的效果*/

	/*方法1：直接重定向printf，但printf函数只有一个，此方法不能在多处使用*/
	printf("\r\nNum2=%d", 222);			//串口发送printf打印的格式化字符串
										//需要重定向fputc函数，并在工程选项里勾选Use MicroLIB

	/*方法2：使用sprintf打印到字符数组，再用串口发送字符数组，此方法打印到字符数组，之后想怎么处理都可以，可在多处使用*/
	char String[100];					//定义字符数组
	sprintf(String, "\r\nNum3=%d", 333);//使用sprintf，把格式化字符串打印到字符数组
	Serial_SendString(String);			//串口发送字符数组（字符串）

	/*方法3：将sprintf函数封装起来，实现专用的printf，此方法就是把方法2封装起来，更加简洁实用，可在多处使用*/
	Serial_Printf("\r\nNum4=%d", 444);	//串口打印字符串，使用自己封装的函数实现printf的效果
	Serial_Printf("\r\n");

	while (1)
	{

	}
}

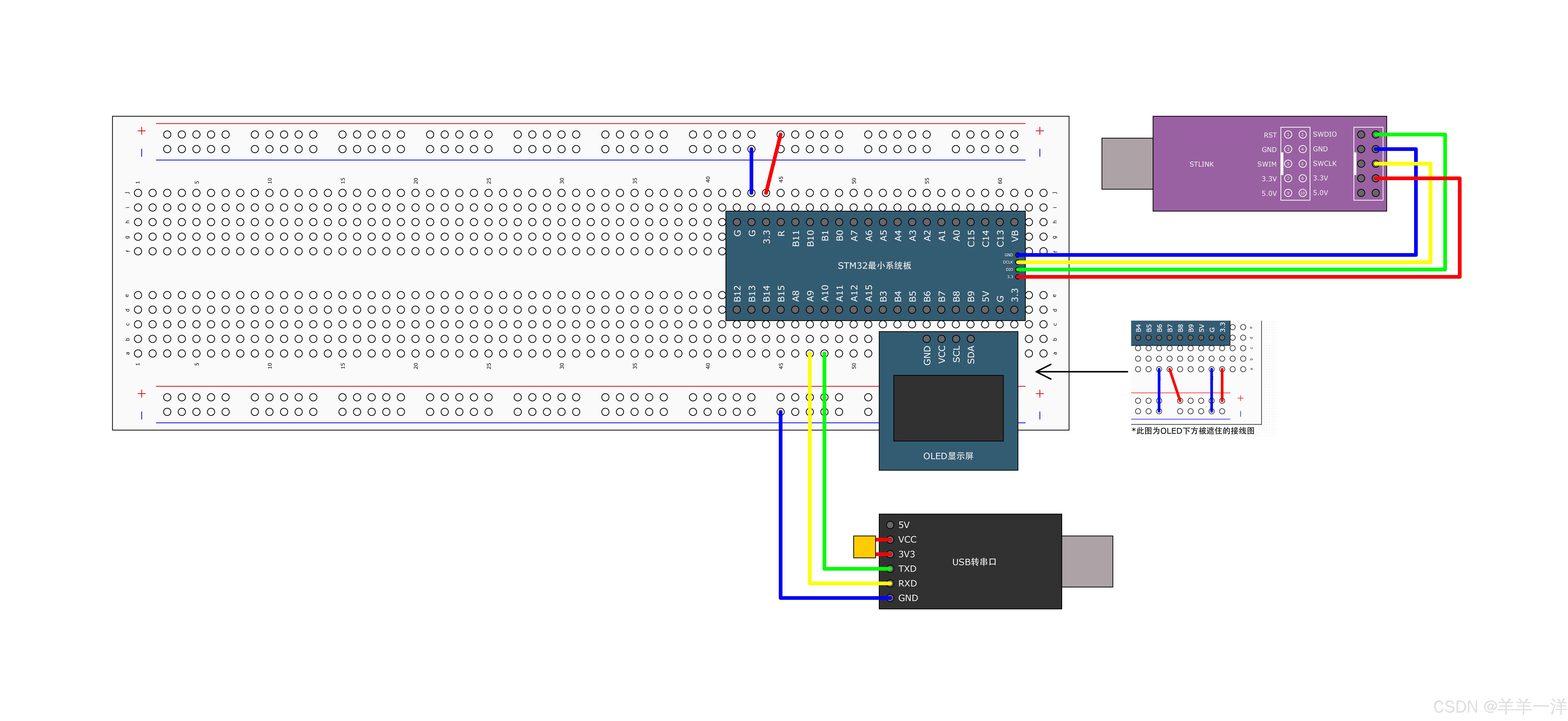

 代码2:串口发送+接收

#include "stm32f10x.h"                  // Device header
#include <stdio.h>
#include <stdarg.h>

uint8_t Serial_RxData;		//定义串口接收的数据变量
uint8_t Serial_RxFlag;		//定义串口接收的标志位变量

/**
  * 函    数：串口初始化
  * 参    数：无
  * 返 回 值：无
  */
void Serial_Init(void)
{
	/*开启时钟*/
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_USART1, ENABLE);	//开启USART1的时钟
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);	//开启GPIOA的时钟

	/*GPIO初始化*/
	GPIO_InitTypeDef GPIO_InitStructure;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_9;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA, &GPIO_InitStructure);					//将PA9引脚初始化为复用推挽输出

	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU;
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_10;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA, &GPIO_InitStructure);					//将PA10引脚初始化为上拉输入

	/*USART初始化*/
	USART_InitTypeDef USART_InitStructure;					//定义结构体变量
	USART_InitStructure.USART_BaudRate = 9600;				//波特率
	USART_InitStructure.USART_HardwareFlowControl = USART_HardwareFlowControl_None;	//硬件流控制，不需要
	USART_InitStructure.USART_Mode = USART_Mode_Tx | USART_Mode_Rx;	//模式，发送模式和接收模式均选择
	USART_InitStructure.USART_Parity = USART_Parity_No;		//奇偶校验，不需要
	USART_InitStructure.USART_StopBits = USART_StopBits_1;	//停止位，选择1位
	USART_InitStructure.USART_WordLength = USART_WordLength_8b;		//字长，选择8位
	USART_Init(USART1, &USART_InitStructure);				//将结构体变量交给USART_Init，配置USART1

	/*中断输出配置*/
	USART_ITConfig(USART1, USART_IT_RXNE, ENABLE);			//开启串口接收数据的中断

	/*NVIC中断分组*/
	NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);			//配置NVIC为分组2

	/*NVIC配置*/
	NVIC_InitTypeDef NVIC_InitStructure;					//定义结构体变量
	NVIC_InitStructure.NVIC_IRQChannel = USART1_IRQn;		//选择配置NVIC的USART1线
	NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;			//指定NVIC线路使能
	NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 1;		//指定NVIC线路的抢占优先级为1
	NVIC_InitStructure.NVIC_IRQChannelSubPriority = 1;		//指定NVIC线路的响应优先级为1
	NVIC_Init(&NVIC_InitStructure);							//将结构体变量交给NVIC_Init，配置NVIC外设

	/*USART使能*/
	USART_Cmd(USART1, ENABLE);								//使能USART1，串口开始运行
}

/**
  * 函    数：串口发送一个字节
  * 参    数：Byte 要发送的一个字节
  * 返 回 值：无
  */
void Serial_SendByte(uint8_t Byte)
{
	USART_SendData(USART1, Byte);		//将字节数据写入数据寄存器，写入后USART自动生成时序波形
	while (USART_GetFlagStatus(USART1, USART_FLAG_TXE) == RESET);	//等待发送完成
	/*下次写入数据寄存器会自动清除发送完成标志位，故此循环后，无需清除标志位*/
}

/**
  * 函    数：串口发送一个数组
  * 参    数：Array 要发送数组的首地址
  * 参    数：Length 要发送数组的长度
  * 返 回 值：无
  */
void Serial_SendArray(uint8_t *Array, uint16_t Length)
{
	uint16_t i;
	for (i = 0; i < Length; i ++)		//遍历数组
	{
		Serial_SendByte(Array[i]);		//依次调用Serial_SendByte发送每个字节数据
	}
}

/**
  * 函    数：串口发送一个字符串
  * 参    数：String 要发送字符串的首地址
  * 返 回 值：无
  */
void Serial_SendString(char *String)
{
	uint8_t i;
	for (i = 0; String[i] != '\0'; i ++)//遍历字符数组（字符串），遇到字符串结束标志位后停止
	{
		Serial_SendByte(String[i]);		//依次调用Serial_SendByte发送每个字节数据
	}
}

/**
  * 函    数：次方函数（内部使用）
  * 返 回 值：返回值等于X的Y次方
  */
uint32_t Serial_Pow(uint32_t X, uint32_t Y)
{
	uint32_t Result = 1;	//设置结果初值为1
	while (Y --)			//执行Y次
	{
		Result *= X;		//将X累乘到结果
	}
	return Result;
}

/**
  * 函    数：串口发送数字
  * 参    数：Number 要发送的数字，范围：0~4294967295
  * 参    数：Length 要发送数字的长度，范围：0~10
  * 返 回 值：无
  */
void Serial_SendNumber(uint32_t Number, uint8_t Length)
{
	uint8_t i;
	for (i = 0; i < Length; i ++)		//根据数字长度遍历数字的每一位
	{
		Serial_SendByte(Number / Serial_Pow(10, Length - i - 1) % 10 + '0');	//依次调用Serial_SendByte发送每位数字
	}
}

/**
  * 函    数：使用printf需要重定向的底层函数
  * 参    数：保持原始格式即可，无需变动
  * 返 回 值：保持原始格式即可，无需变动
  */
int fputc(int ch, FILE *f)
{
	Serial_SendByte(ch);			//将printf的底层重定向到自己的发送字节函数
	return ch;
}

/**
  * 函    数：自己封装的prinf函数
  * 参    数：format 格式化字符串
  * 参    数：... 可变的参数列表
  * 返 回 值：无
  */
void Serial_Printf(char *format, ...)
{
	char String[100];				//定义字符数组
	va_list arg;					//定义可变参数列表数据类型的变量arg
	va_start(arg, format);			//从format开始，接收参数列表到arg变量
	vsprintf(String, format, arg);	//使用vsprintf打印格式化字符串和参数列表到字符数组中
	va_end(arg);					//结束变量arg
	Serial_SendString(String);		//串口发送字符数组（字符串）
}

/**
  * 函    数：获取串口接收标志位
  * 参    数：无
  * 返 回 值：串口接收标志位，范围：0~1，接收到数据后，标志位置1，读取后标志位自动清零
  */
uint8_t Serial_GetRxFlag(void)
{
	if (Serial_RxFlag == 1)			//如果标志位为1
	{
		Serial_RxFlag = 0;
		return 1;					//则返回1，并自动清零标志位
	}
	return 0;						//如果标志位为0，则返回0
}

/**
  * 函    数：获取串口接收的数据
  * 参    数：无
  * 返 回 值：接收的数据，范围：0~255
  */
uint8_t Serial_GetRxData(void)
{
	return Serial_RxData;			//返回接收的数据变量
}

/**
  * 函    数：USART1中断函数
  * 参    数：无
  * 返 回 值：无
  * 注意事项：此函数为中断函数，无需调用，中断触发后自动执行
  *           函数名为预留的指定名称，可以从启动文件复制
  *           请确保函数名正确，不能有任何差异，否则中断函数将不能进入
  */
void USART1_IRQHandler(void)
{
	if (USART_GetITStatus(USART1, USART_IT_RXNE) == SET)		//判断是否是USART1的接收事件触发的中断
	{
		Serial_RxData = USART_ReceiveData(USART1);				//读取数据寄存器，存放在接收的数据变量
		Serial_RxFlag = 1;										//置接收标志位变量为1
		USART_ClearITPendingBit(USART1, USART_IT_RXNE);			//清除USART1的RXNE标志位
																//读取数据寄存器会自动清除此标志位
																//如果已经读取了数据寄存器，也可以不执行此代码
	}
}

#include "stm32f10x.h"                  // Device header
#include "Delay.h"
#include "OLED.h"
#include "Serial.h"

uint8_t RxData;			//定义用于接收串口数据的变量

int main(void)
{
	/*模块初始化*/
	OLED_Init();		//OLED初始化

	/*显示静态字符串*/
	OLED_ShowString(1, 1, "RxData:");

	/*串口初始化*/
	Serial_Init();		//串口初始化

	while (1)
	{
		if (Serial_GetRxFlag() == 1)			//检查串口接收数据的标志位
		{
			RxData = Serial_GetRxData();		//获取串口接收的数据
			Serial_SendByte(RxData);			//串口将收到的数据回传回去，用于测试
			OLED_ShowHexNum(1, 8, RxData, 2);	//显示串口接收的数据
		}
	}
}

代码3：串口收发HEX数据包

#include "stm32f10x.h"                  // Device header
#include <stdio.h>
#include <stdarg.h>

uint8_t Serial_TxPacket[4];				//定义发送数据包数组，数据包格式：FF 01 02 03 04 FE
uint8_t Serial_RxPacket[4];				//定义接收数据包数组
uint8_t Serial_RxFlag;					//定义接收数据包标志位

/**
  * 函    数：串口初始化
  * 参    数：无
  * 返 回 值：无
  */
void Serial_Init(void)
{
	/*开启时钟*/
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_USART1, ENABLE);	//开启USART1的时钟
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);	//开启GPIOA的时钟

	/*GPIO初始化*/
	GPIO_InitTypeDef GPIO_InitStructure;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_9;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA, &GPIO_InitStructure);					//将PA9引脚初始化为复用推挽输出

	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU;
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_10;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA, &GPIO_InitStructure);					//将PA10引脚初始化为上拉输入

	/*USART初始化*/
	USART_InitTypeDef USART_InitStructure;					//定义结构体变量
	USART_InitStructure.USART_BaudRate = 9600;				//波特率
	USART_InitStructure.USART_HardwareFlowControl = USART_HardwareFlowControl_None;	//硬件流控制，不需要
	USART_InitStructure.USART_Mode = USART_Mode_Tx | USART_Mode_Rx;	//模式，发送模式和接收模式均选择
	USART_InitStructure.USART_Parity = USART_Parity_No;		//奇偶校验，不需要
	USART_InitStructure.USART_StopBits = USART_StopBits_1;	//停止位，选择1位
	USART_InitStructure.USART_WordLength = USART_WordLength_8b;		//字长，选择8位
	USART_Init(USART1, &USART_InitStructure);				//将结构体变量交给USART_Init，配置USART1

	/*中断输出配置*/
	USART_ITConfig(USART1, USART_IT_RXNE, ENABLE);			//开启串口接收数据的中断

	/*NVIC中断分组*/
	NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);			//配置NVIC为分组2

	/*NVIC配置*/
	NVIC_InitTypeDef NVIC_InitStructure;					//定义结构体变量
	NVIC_InitStructure.NVIC_IRQChannel = USART1_IRQn;		//选择配置NVIC的USART1线
	NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;			//指定NVIC线路使能
	NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 1;		//指定NVIC线路的抢占优先级为1
	NVIC_InitStructure.NVIC_IRQChannelSubPriority = 1;		//指定NVIC线路的响应优先级为1
	NVIC_Init(&NVIC_InitStructure);							//将结构体变量交给NVIC_Init，配置NVIC外设

	/*USART使能*/
	USART_Cmd(USART1, ENABLE);								//使能USART1，串口开始运行
}

/**
  * 函    数：串口发送一个字节
  * 参    数：Byte 要发送的一个字节
  * 返 回 值：无
  */
void Serial_SendByte(uint8_t Byte)
{
	USART_SendData(USART1, Byte);		//将字节数据写入数据寄存器，写入后USART自动生成时序波形
	while (USART_GetFlagStatus(USART1, USART_FLAG_TXE) == RESET);	//等待发送完成
	/*下次写入数据寄存器会自动清除发送完成标志位，故此循环后，无需清除标志位*/
}

/**
  * 函    数：串口发送一个数组
  * 参    数：Array 要发送数组的首地址
  * 参    数：Length 要发送数组的长度
  * 返 回 值：无
  */
void Serial_SendArray(uint8_t *Array, uint16_t Length)
{
	uint16_t i;
	for (i = 0; i < Length; i ++)		//遍历数组
	{
		Serial_SendByte(Array[i]);		//依次调用Serial_SendByte发送每个字节数据
	}
}

/**
  * 函    数：串口发送一个字符串
  * 参    数：String 要发送字符串的首地址
  * 返 回 值：无
  */
void Serial_SendString(char *String)
{
	uint8_t i;
	for (i = 0; String[i] != '\0'; i ++)//遍历字符数组（字符串），遇到字符串结束标志位后停止
	{
		Serial_SendByte(String[i]);		//依次调用Serial_SendByte发送每个字节数据
	}
}

/**
  * 函    数：次方函数（内部使用）
  * 返 回 值：返回值等于X的Y次方
  */
uint32_t Serial_Pow(uint32_t X, uint32_t Y)
{
	uint32_t Result = 1;	//设置结果初值为1
	while (Y --)			//执行Y次
	{
		Result *= X;		//将X累乘到结果
	}
	return Result;
}

/**
  * 函    数：串口发送数字
  * 参    数：Number 要发送的数字，范围：0~4294967295
  * 参    数：Length 要发送数字的长度，范围：0~10
  * 返 回 值：无
  */
void Serial_SendNumber(uint32_t Number, uint8_t Length)
{
	uint8_t i;
	for (i = 0; i < Length; i ++)		//根据数字长度遍历数字的每一位
	{
		Serial_SendByte(Number / Serial_Pow(10, Length - i - 1) % 10 + '0');	//依次调用Serial_SendByte发送每位数字
	}
}

/**
  * 函    数：使用printf需要重定向的底层函数
  * 参    数：保持原始格式即可，无需变动
  * 返 回 值：保持原始格式即可，无需变动
  */
int fputc(int ch, FILE *f)
{
	Serial_SendByte(ch);			//将printf的底层重定向到自己的发送字节函数
	return ch;
}

/**
  * 函    数：自己封装的prinf函数
  * 参    数：format 格式化字符串
  * 参    数：... 可变的参数列表
  * 返 回 值：无
  */
void Serial_Printf(char *format, ...)
{
	char String[100];				//定义字符数组
	va_list arg;					//定义可变参数列表数据类型的变量arg
	va_start(arg, format);			//从format开始，接收参数列表到arg变量
	vsprintf(String, format, arg);	//使用vsprintf打印格式化字符串和参数列表到字符数组中
	va_end(arg);					//结束变量arg
	Serial_SendString(String);		//串口发送字符数组（字符串）
}

/**
  * 函    数：串口发送数据包
  * 参    数：无
  * 返 回 值：无
  * 说    明：调用此函数后，Serial_TxPacket数组的内容将加上包头（FF）包尾（FE）后，作为数据包发送出去
  */
void Serial_SendPacket(void)
{
	Serial_SendByte(0xFF);
	Serial_SendArray(Serial_TxPacket, 4);
	Serial_SendByte(0xFE);
}

/**
  * 函    数：获取串口接收数据包标志位
  * 参    数：无
  * 返 回 值：串口接收数据包标志位，范围：0~1，接收到数据包后，标志位置1，读取后标志位自动清零
  */
uint8_t Serial_GetRxFlag(void)
{
	if (Serial_RxFlag == 1)			//如果标志位为1
	{
		Serial_RxFlag = 0;
		return 1;					//则返回1，并自动清零标志位
	}
	return 0;						//如果标志位为0，则返回0
}

/**
  * 函    数：USART1中断函数
  * 参    数：无
  * 返 回 值：无
  * 注意事项：此函数为中断函数，无需调用，中断触发后自动执行
  *           函数名为预留的指定名称，可以从启动文件复制
  *           请确保函数名正确，不能有任何差异，否则中断函数将不能进入
  */
void USART1_IRQHandler(void)
{
	static uint8_t RxState = 0;		//定义表示当前状态机状态的静态变量
	static uint8_t pRxPacket = 0;	//定义表示当前接收数据位置的静态变量
	if (USART_GetITStatus(USART1, USART_IT_RXNE) == SET)		//判断是否是USART1的接收事件触发的中断
	{
		uint8_t RxData = USART_ReceiveData(USART1);				//读取数据寄存器，存放在接收的数据变量

		/*使用状态机的思路，依次处理数据包的不同部分*/

		/*当前状态为0，接收数据包包头*/
		if (RxState == 0)
		{
			if (RxData == 0xFF)			//如果数据确实是包头
			{
				RxState = 1;			//置下一个状态
				pRxPacket = 0;			//数据包的位置归零
			}
		}
		/*当前状态为1，接收数据包数据*/
		else if (RxState == 1)
		{
			Serial_RxPacket[pRxPacket] = RxData;	//将数据存入数据包数组的指定位置
			pRxPacket ++;				//数据包的位置自增
			if (pRxPacket >= 4)			//如果收够4个数据
			{
				RxState = 2;			//置下一个状态
			}
		}
		/*当前状态为2，接收数据包包尾*/
		else if (RxState == 2)
		{
			if (RxData == 0xFE)			//如果数据确实是包尾部
			{
				RxState = 0;			//状态归0
				Serial_RxFlag = 1;		//接收数据包标志位置1，成功接收一个数据包
			}
		}

		USART_ClearITPendingBit(USART1, USART_IT_RXNE);		//清除标志位
	}
}

#include "stm32f10x.h"                  // Device header
#include "Delay.h"
#include "OLED.h"
#include "Serial.h"
#include "Key.h"

uint8_t KeyNum;			//定义用于接收按键键码的变量

int main(void)
{
	/*模块初始化*/
	OLED_Init();		//OLED初始化
	Key_Init();			//按键初始化
	Serial_Init();		//串口初始化

	/*显示静态字符串*/
	OLED_ShowString(1, 1, "TxPacket");
	OLED_ShowString(3, 1, "RxPacket");

	/*设置发送数据包数组的初始值，用于测试*/
	Serial_TxPacket[0] = 0x01;
	Serial_TxPacket[1] = 0x02;
	Serial_TxPacket[2] = 0x03;
	Serial_TxPacket[3] = 0x04;

	while (1)
	{
		KeyNum = Key_GetNum();			//获取按键键码
		if (KeyNum == 1)				//按键1按下
		{
			Serial_TxPacket[0] ++;		//测试数据自增
			Serial_TxPacket[1] ++;
			Serial_TxPacket[2] ++;
			Serial_TxPacket[3] ++;

			Serial_SendPacket();		//串口发送数据包Serial_TxPacket

			OLED_ShowHexNum(2, 1, Serial_TxPacket[0], 2);	//显示发送的数据包
			OLED_ShowHexNum(2, 4, Serial_TxPacket[1], 2);
			OLED_ShowHexNum(2, 7, Serial_TxPacket[2], 2);
			OLED_ShowHexNum(2, 10, Serial_TxPacket[3], 2);
		}

		if (Serial_GetRxFlag() == 1)	//如果接收到数据包
		{
			OLED_ShowHexNum(4, 1, Serial_RxPacket[0], 2);	//显示接收的数据包
			OLED_ShowHexNum(4, 4, Serial_RxPacket[1], 2);
			OLED_ShowHexNum(4, 7, Serial_RxPacket[2], 2);
			OLED_ShowHexNum(4, 10, Serial_RxPacket[3], 2);
		}
	}
}

代码4：串口收发文本数据包

#include "stm32f10x.h"                  // Device header
#include <stdio.h>
#include <stdarg.h>

char Serial_RxPacket[100];				//定义接收数据包数组，数据包格式"@MSG\r\n"
uint8_t Serial_RxFlag;					//定义接收数据包标志位

/**
  * 函    数：串口初始化
  * 参    数：无
  * 返 回 值：无
  */
void Serial_Init(void)
{
	/*开启时钟*/
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_USART1, ENABLE);	//开启USART1的时钟
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);	//开启GPIOA的时钟

	/*GPIO初始化*/
	GPIO_InitTypeDef GPIO_InitStructure;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_9;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA, &GPIO_InitStructure);					//将PA9引脚初始化为复用推挽输出

	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU;
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_10;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA, &GPIO_InitStructure);					//将PA10引脚初始化为上拉输入

	/*USART初始化*/
	USART_InitTypeDef USART_InitStructure;					//定义结构体变量
	USART_InitStructure.USART_BaudRate = 9600;				//波特率
	USART_InitStructure.USART_HardwareFlowControl = USART_HardwareFlowControl_None;	//硬件流控制，不需要
	USART_InitStructure.USART_Mode = USART_Mode_Tx | USART_Mode_Rx;	//模式，发送模式和接收模式均选择
	USART_InitStructure.USART_Parity = USART_Parity_No;		//奇偶校验，不需要
	USART_InitStructure.USART_StopBits = USART_StopBits_1;	//停止位，选择1位
	USART_InitStructure.USART_WordLength = USART_WordLength_8b;		//字长，选择8位
	USART_Init(USART1, &USART_InitStructure);				//将结构体变量交给USART_Init，配置USART1

	/*中断输出配置*/
	USART_ITConfig(USART1, USART_IT_RXNE, ENABLE);			//开启串口接收数据的中断

	/*NVIC中断分组*/
	NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);			//配置NVIC为分组2

	/*NVIC配置*/
	NVIC_InitTypeDef NVIC_InitStructure;					//定义结构体变量
	NVIC_InitStructure.NVIC_IRQChannel = USART1_IRQn;		//选择配置NVIC的USART1线
	NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;			//指定NVIC线路使能
	NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 1;		//指定NVIC线路的抢占优先级为1
	NVIC_InitStructure.NVIC_IRQChannelSubPriority = 1;		//指定NVIC线路的响应优先级为1
	NVIC_Init(&NVIC_InitStructure);							//将结构体变量交给NVIC_Init，配置NVIC外设

	/*USART使能*/
	USART_Cmd(USART1, ENABLE);								//使能USART1，串口开始运行
}

/**
  * 函    数：串口发送一个字节
  * 参    数：Byte 要发送的一个字节
  * 返 回 值：无
  */
void Serial_SendByte(uint8_t Byte)
{
	USART_SendData(USART1, Byte);		//将字节数据写入数据寄存器，写入后USART自动生成时序波形
	while (USART_GetFlagStatus(USART1, USART_FLAG_TXE) == RESET);	//等待发送完成
	/*下次写入数据寄存器会自动清除发送完成标志位，故此循环后，无需清除标志位*/
}

/**
  * 函    数：串口发送一个数组
  * 参    数：Array 要发送数组的首地址
  * 参    数：Length 要发送数组的长度
  * 返 回 值：无
  */
void Serial_SendArray(uint8_t *Array, uint16_t Length)
{
	uint16_t i;
	for (i = 0; i < Length; i ++)		//遍历数组
	{
		Serial_SendByte(Array[i]);		//依次调用Serial_SendByte发送每个字节数据
	}
}

/**
  * 函    数：串口发送一个字符串
  * 参    数：String 要发送字符串的首地址
  * 返 回 值：无
  */
void Serial_SendString(char *String)
{
	uint8_t i;
	for (i = 0; String[i] != '\0'; i ++)//遍历字符数组（字符串），遇到字符串结束标志位后停止
	{
		Serial_SendByte(String[i]);		//依次调用Serial_SendByte发送每个字节数据
	}
}

/**
  * 函    数：次方函数（内部使用）
  * 返 回 值：返回值等于X的Y次方
  */
uint32_t Serial_Pow(uint32_t X, uint32_t Y)
{
	uint32_t Result = 1;	//设置结果初值为1
	while (Y --)			//执行Y次
	{
		Result *= X;		//将X累乘到结果
	}
	return Result;
}

/**
  * 函    数：串口发送数字
  * 参    数：Number 要发送的数字，范围：0~4294967295
  * 参    数：Length 要发送数字的长度，范围：0~10
  * 返 回 值：无
  */
void Serial_SendNumber(uint32_t Number, uint8_t Length)
{
	uint8_t i;
	for (i = 0; i < Length; i ++)		//根据数字长度遍历数字的每一位
	{
		Serial_SendByte(Number / Serial_Pow(10, Length - i - 1) % 10 + '0');	//依次调用Serial_SendByte发送每位数字
	}
}

/**
  * 函    数：使用printf需要重定向的底层函数
  * 参    数：保持原始格式即可，无需变动
  * 返 回 值：保持原始格式即可，无需变动
  */
int fputc(int ch, FILE *f)
{
	Serial_SendByte(ch);			//将printf的底层重定向到自己的发送字节函数
	return ch;
}

/**
  * 函    数：自己封装的prinf函数
  * 参    数：format 格式化字符串
  * 参    数：... 可变的参数列表
  * 返 回 值：无
  */
void Serial_Printf(char *format, ...)
{
	char String[100];				//定义字符数组
	va_list arg;					//定义可变参数列表数据类型的变量arg
	va_start(arg, format);			//从format开始，接收参数列表到arg变量
	vsprintf(String, format, arg);	//使用vsprintf打印格式化字符串和参数列表到字符数组中
	va_end(arg);					//结束变量arg
	Serial_SendString(String);		//串口发送字符数组（字符串）
}

/**
  * 函    数：USART1中断函数
  * 参    数：无
  * 返 回 值：无
  * 注意事项：此函数为中断函数，无需调用，中断触发后自动执行
  *           函数名为预留的指定名称，可以从启动文件复制
  *           请确保函数名正确，不能有任何差异，否则中断函数将不能进入
  */
void USART1_IRQHandler(void)
{
	static uint8_t RxState = 0;		//定义表示当前状态机状态的静态变量
	static uint8_t pRxPacket = 0;	//定义表示当前接收数据位置的静态变量
	if (USART_GetITStatus(USART1, USART_IT_RXNE) == SET)	//判断是否是USART1的接收事件触发的中断
	{
		uint8_t RxData = USART_ReceiveData(USART1);			//读取数据寄存器，存放在接收的数据变量

		/*使用状态机的思路，依次处理数据包的不同部分*/

		/*当前状态为0，接收数据包包头*/
		if (RxState == 0)
		{
			if (RxData == '@' && Serial_RxFlag == 0)		//如果数据确实是包头，并且上一个数据包已处理完毕
			{
				RxState = 1;			//置下一个状态
				pRxPacket = 0;			//数据包的位置归零
			}
		}
		/*当前状态为1，接收数据包数据，同时判断是否接收到了第一个包尾*/
		else if (RxState == 1)
		{
			if (RxData == '\r')			//如果收到第一个包尾
			{
				RxState = 2;			//置下一个状态
			}
			else						//接收到了正常的数据
			{
				Serial_RxPacket[pRxPacket] = RxData;		//将数据存入数据包数组的指定位置
				pRxPacket ++;			//数据包的位置自增
			}
		}
		/*当前状态为2，接收数据包第二个包尾*/
		else if (RxState == 2)
		{
			if (RxData == '\n')			//如果收到第二个包尾
			{
				RxState = 0;			//状态归0
				Serial_RxPacket[pRxPacket] = '\0';			//将收到的字符数据包添加一个字符串结束标志
				Serial_RxFlag = 1;		//接收数据包标志位置1，成功接收一个数据包
			}
		}

		USART_ClearITPendingBit(USART1, USART_IT_RXNE);		//清除标志位
	}
}

#include "stm32f10x.h"                  // Device header
#include "Delay.h"
#include "OLED.h"
#include "Serial.h"
#include "LED.h"
#include "string.h"

int main(void)
{
	/*模块初始化*/
	OLED_Init();		//OLED初始化
	LED_Init();			//LED初始化
	Serial_Init();		//串口初始化

	/*显示静态字符串*/
	OLED_ShowString(1, 1, "TxPacket");
	OLED_ShowString(3, 1, "RxPacket");

	while (1)
	{
		if (Serial_RxFlag == 1)		//如果接收到数据包
		{
			OLED_ShowString(4, 1, "                ");
			OLED_ShowString(4, 1, Serial_RxPacket);				//OLED清除指定位置，并显示接收到的数据包

			/*将收到的数据包与预设的指令对比，以此决定将要执行的操作*/
			if (strcmp(Serial_RxPacket, "LED_ON") == 0)			//如果收到LED_ON指令
			{
				LED1_ON();										//点亮LED
				Serial_SendString("LED_ON_OK\r\n");				//串口回传一个字符串LED_ON_OK
				OLED_ShowString(2, 1, "                ");
				OLED_ShowString(2, 1, "LED_ON_OK");				//OLED清除指定位置，并显示LED_ON_OK
			}
			else if (strcmp(Serial_RxPacket, "LED_OFF") == 0)	//如果收到LED_OFF指令
			{
				LED1_OFF();										//熄灭LED
				Serial_SendString("LED_OFF_OK\r\n");			//串口回传一个字符串LED_OFF_OK
				OLED_ShowString(2, 1, "                ");
				OLED_ShowString(2, 1, "LED_OFF_OK");			//OLED清除指定位置，并显示LED_OFF_OK
			}
			else						//上述所有条件均不满足，即收到了未知指令
			{
				Serial_SendString("ERROR_COMMAND\r\n");			//串口回传一个字符串ERROR_COMMAND
				OLED_ShowString(2, 1, "                ");
				OLED_ShowString(2, 1, "ERROR_COMMAND");			//OLED清除指定位置，并显示ERROR_COMMAND
			}

			Serial_RxFlag = 0;			//处理完成后，需要将接收数据包标志位清零，否则将无法接收后续数据包
		}
	}
}

这里的换行一定要打，包头+数据+包尾

羊羊一洋
关注
希尔特280u升级3000u编程器固件
12-22
希尔特280U编程器是一款广泛应用于电子工程师和维修技术人员手中的设备，主要用于微控制器（MCU）和其他芯片的编程和测试。这次提到的“希尔特280u升级3000u编程器固件&rdquo;是针对这款编程器的一个重要更新，旨在提升其...
西尔特编程器 xeltek superpro 280U 580U 3000U 如何在 win7 64位下使用
03-24
西尔特编程器，280u，580u，3000u，已经停产，win7 64位下无法使用。官方不会给驱动，不然新的怎么卖？ 下载把 win7 64位下使用方法，分享给大家，原创的，分数 10 分，呵呵。 因为驱动没有签名，需要在签名测试...
发现编程的全新境界——明基RD280U显示器使用体验
阿杆的博客
09-20 1989
经过一段时间的使用，我对明基RD280U这款显示器的整体表现非常满意。无论是更广的视野、更舒适的视觉体验，还是在编程中的高效工作流，明基RD280U都完全满足了我作为程序员的需求。如果你正在寻找一款能够真正提升编程效率的显示器，我强烈推荐这款显示器，它绝对是每个程序员梦寐以求的“神屏”。
程序员开发神器,BenQ RD280U它来了
程序那些事
09-27 1510
带大家一起体验一下这款全球首发的，转为程序员而生的编程神器BenQ RD280U。
提高程序员编程效率? 你可能缺一台BenQ RD280U
趣谈前端
11-15 991
在经过一段时间的深入体验后，我迫不及待地想要和大家分享关于明基 RD280U 显示器的使用感受。真的可以说，这款显示器给我的惊喜远超预期，它完美地解决了程序员在日常编码工作中的诸多显示器屏幕的问题，大大提升了我的工作效率和舒适度。如果你也是一名与代码朝夕相伴的开发者，正在苦苦寻觅一款既能提高工作效率又能有效缓解眼睛疲劳的显示器，那么我强烈建议你选择明基 RD280U。它不仅仅是一台普通的显示器，更是专为软件编码工作者量身定制的高效生产力工具。
工欲善其事，必先利其器——推荐一款适合程序员专业编程显示屏
热门推荐
努力是为了站在万人之中，成为别人的光
09-04 2万+
作为一名程序员，每天对着屏幕的时间非常长，自从使用了明基RD280U这款显示器后，确实有种“久违的舒适感”。3:2屏幕比例让我能在单屏上看到更多代码，加上4K分辨率和抗反射面板，不管是白天还是晚上，看着都很舒服，尤其在深色主题下，眼睛也不容易累。还有KVM功能、自定义快捷键功能，以及配套的Display Pilot 2软件。这些小细节真是让我编程时顺手多了，真的是为程序员量身定制。总的来说，这款显示器不仅仅是一台硬件设备，更像是一个默默支持陪伴我的好朋友，让我的工作更加轻松、更高效。
嵌入式工程师别瞎买显示器！这台才是真神器
程序猿追的博客
05-04 637
不用费劲调屏幕角度，也不用拉窗帘，眼睛不再酸胀，能踏踏实实敲代码，效率直接起飞。顺便一提，在我收到货之后，遇到了非常尴尬的一件事，就是我没有螺丝刀（之前被小孩搞丢了），我在一筹莫展的时候，我看到了明基下面支架的螺丝口有个小把手，只需要拧动小把手就可以拧紧螺丝，这个我觉得是非常不错的设计，正所谓细节决定成败，这个设计真不错，给设计师加个鸡腿。调试时找个参数都费劲，效率特别低。普通显示器写代码，语法高亮就是“鸡肋”，函数、变量和注释挤成一片，调试物联网协议代码时，数据结构全靠手动分辨，半天都找不到关键问题。
3:2比例的程序员专业显示器，效率提升显著，摸鱼时间又多了
学Java，找哪吒
08-20 1万+
这款显示器简直就是程序员的最佳搭档！它有啥特别的？屏幕又高又大，28寸3:2屏幕比例，写代码时不用老是上下滚动，一眼就能看到更多内容，能显著提高我的编码效率。可以在不同区域同时打开好几个窗口，比如一边写代码，一边看文档，再腾出地方放设计图，工作效率蹭蹭往上涨！它还配备有专门的编程色彩模式，让代码看起来特别清楚，就像戴上了一副高清眼镜，字体和颜色都调整得恰到好处，看代码不费劲，眼睛也不容易累。现在的我，居然爱上了敲代码。还配备有"猫头鹰模式"，简直就是夜猫子程序员的福音！
AI写代码时代，我却被这块28寸方屏显示器圈了粉！
m0_54854484的博客
05-14 1153
在AI技术飞速发展的2025年，编程方式正经历着前所未有的变革。作为一个在代码堆里摸爬滚打了五年的程序员，我从未想过有一天写代码会变成 “聊天”。如今写代码早已不是从零敲一行行的苦力活了，有了AI的帮助，随便聊几句需求，就能帮我们生成代码框架、补全逻辑，甚至检测出隐藏的bug，效率简直起飞！但上周帮朋友调试祖传代码时，看着 16:9 屏幕里挤成一团的代码行，我突然意识到再强的AI也离不开一块好屏幕。虽然现在 AI 工具越来越智能，但屏幕质量直接影响着我们的工作心情和效率。
西尔特编程器SUPERPRO/280U自动烧录步骤详解
"本文档详细介绍了西尔特编程器的使用步骤，包括软件安装、设备连接、自动烧录选项设置、器件选择、文件加载以及烧录过程，旨在帮助用户顺利进行BIOS芯片的编程操作。" 西尔特编程器是一种专业用于电子设备编程的...
自动驾驶规划与控制算法详解：从Apollo 6.0 EMplanner到PID、模糊控制、LQR、MPC
05-27
内容概要：本文深入探讨了自动驾驶领域的规划与控制算法，重点介绍了Apollo 6.0的EMplanner规划模块和常用的控制算法如PID、模糊控制、LQR、MPC。规划部分涵盖了路径规划、决策制定、安全性、效率和实时性的实现；控制部分详细解析了各控制算法的原理及其在自动驾驶中的应用。此外，作者还分享了丰富的实践经验，强调了实践、安全、灵活运用算法和持续学习的重要性。 适合人群：对自动驾驶技术感兴趣的工程师、研究人员及即将进入该领域的毕业生。 使用场景及目标：①理解和掌握自动驾驶规划与控制的基本原理和技术；②对比不同控制算法的特点和应用场景；③获取宝贵的行业经验和职业发展指导。 其他说明：本文不仅提供了理论知识，还结合了大量实际工作经验，有助于读者更好地应对技术和职业挑战。
### 【大数据技术】Hadoop、Flink、Hive、Spark、Kafka、Zookeeper、HBase安装与配置指南：构建分布式集群系统
05-27
内容概要：本文档详细介绍了在三台CentOS 7服务器（IP地址分别为192.168.0.157、192.168.0.158和192.168.0.159）上安装和配置Hadoop、Flink及其他大数据组件（如Hive、MySQL、Sqoop、Kafka、Zookeeper、HBase、Spark、Scala）的具体步骤。首先，文档说明了环境准备，包括配置主机名映射、SSH免密登录、JDK安装等。接着，详细描述了Hadoop集群的安装配置，包括SSH免密登录、JDK配置、Hadoop环境变量设置、HDFS和YARN配置文件修改、集群启动与测试。随后，依次介绍了MySQL、Hive、Sqoop、Kafka、Zookeeper、HBase、Spark、Scala和Flink的安装配置过程，包括解压、环境变量配置、配置文件修改、服务启动等关键步骤。最后，文档提供了每个组件的基本测试方法，确保安装成功。 适合人群：具备一定Linux基础和大数据组件基础知识的运维人员、大数据开发工程师以及系统管理员。 使用场景及目标：①为大数据平台搭建提供详细的安装指南，确保各组件能够顺利安装和配置；②帮助技术人员快速掌握Hadoop、Flink等大数据组件的安装与配置，提升工作效率；③适用于企业级大数据平台的搭建与维护，确保集群稳定运行。 其他说明：本文档不仅提供了详细的安装步骤，还涵盖了常见的配置项解释和故障排查建议。建议读者在安装过程中仔细阅读每一步骤，并根据实际情况调整配置参数。此外，文档中的命令和配置文件路径均为示例，实际操作时需根据具体环境进行适当修改。
欧姆龙CJCP程序在锂电池贴胶检测线中的PLC通信与多机协同控制方案
05-27
内容概要：本文详细介绍了欧姆龙CJ/CP系列程序在全自动CE锂电池贴胶检测机中的应用。该系统基于欧姆龙CP1H-XA主机和CIF串口模块，实现了高效的PLC通信与多机协同操作。主要功能包括轴控制、一键换型、故障记录、产量统计及OEE计算等。此外，还提供了优质的触摸屏程序模板和多种可重复调用的功能块，如气缸报警、真空报警和轴实时位置脉冲转毫米功能块。整条生产线由四台不同功能的机器组成，配备四套PLC和触摸屏程序，采用八套主从站控制，确保系统的高可靠性和强大适应性。 适合人群：从事工业自动化领域的工程师和技术人员，特别是对PLC编程和控制系统有需求的专业人士。 使用场景及目标：适用于需要构建高效稳定的锂电池贴胶检测生产线的企业。目标是提高生产效率、减少停机时间、优化资源配置并提升产品质量。 其他说明：文中不仅提供了详细的硬件配置介绍，还包括具体的梯形图和ST代码示例，帮助读者更好地理解和实施相关技术。
音乐APP界面设计素材Music App ui设计psd源文件.rar
05-27
音乐APP界面设计素材Music App ui设计psd源文件.rar
第2章施工项目管理概述.ppt
05-27
第2章施工项目管理概述.ppt
天线相关课程作业重新拟题
05-27
在无线通信领域，天线阵列设计对于信号传播方向和覆盖范围的优化至关重要。本题要求设计一个广播电台的天线布局，形成特定的水平面波瓣图，即在东北方向实现最大辐射强度，在正东到正北的90°范围内辐射衰减最小且无零点；而在其余270°范围内允许出现零点，且正西和西南方向必须为零。为此，设计了一个由4个铅垂铁塔组成的阵列，各铁塔上的电流幅度相等，相位关系可自由调整，几何布置和间距不受限制。设计过程如下： 第一步：构建初级波瓣图 选取南北方向上的两个点源，间距为0.2λ（λ为电磁波波长），形成一个端射阵。通过调整相位差，使正南方向的辐射为零，计算得到初始相位差δ=252°。为了满足西南方向零辐射的要求，整体相位再偏移45°，得到初级波瓣图的表达式为E1=cos(36°cos(φ+45°)+126°)。 第二步：构建次级波瓣图 再选取一个点源位于正北方向，另一个点源位于西南方向，间距为0.4λ。调整相位差使西南方向的辐射为零，计算得到相位差δ=280°。同样整体偏移45°，得到次级波瓣图的表达式为E2=cos(72°cos(φ+45°)+140°)。 最终组合： 将初级波瓣图E1和次级波瓣图E2相乘，得到总阵的波瓣图E=E1×E2=cos(36°cos(φ+45°)+126°)×cos(72°cos(φ+45°)+140°)。通过编程实现计算并绘制波瓣图，可以看到三个阶段的波瓣图分别对应初级波瓣、次级波瓣和总波瓣，最终得到满足广播电台需求的总波瓣图。实验代码使用MATLAB编写，利用polar函数在极坐标下绘制波瓣图，并通过subplot分块显示不同阶段的波瓣图。这种设计方法体现了天线阵列设计的基本原理，即通过调整天线间的相对位置和相位关系，控制电磁波的辐射方向和强度，以满足特定的覆盖需求。这种设计在雷达、卫星通信和移动通信基站等无线通信系统中得到了广泛应用。
计算机组成与系统结构答案
最新发布
05-28
5.若有两个基准测试程序P1和P2在机器M1和M2上运行，假定M1和M2的价格分别是5000元和8000 元，下表给出了P1和P2在M1和M2上所花的时间和指令条数。 6.若机器M1和M2具有相同的指令集，其时钟频率分别为1GHz和1.5GHz。在指令集中有五种不同类型的指令A~E。下表给出了在M1和M2上每类指令的平均时钟周期数CPI
基于三维比例导引法的Matlab仿真程序设计
05-27
基于三维比例导引法的Matlab仿真程序设计
评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
