本文介绍了I2C总线的特点及其在Ubuntu中的驱动架构，包括核心层、设备驱动层和总线驱动层的详细组件，如i2c_driver、i2c_client、i2c_algorithm和i2c_adapter。通过解析i2c-s3c2410.c的初始化过程，阐述了I2C设备的注册与适配器的连接方式。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

1. I2C特点介绍

IIC总线只需要两根总线（串行数据线SDA，串行时钟线SCK）就可以完成读写操作，而且通信协议简单，一条总线上可以挂载多个设备，因此被广泛使用。但是IIC总线有一个缺点，就是传输速率比较低。SDA负责数据传输，SCL负责时钟同步。

1.1 I2C设备驱动的概述

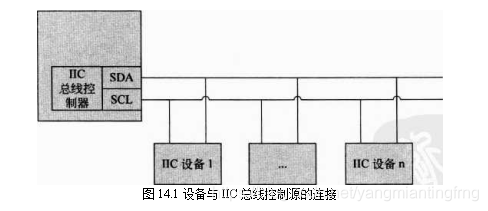

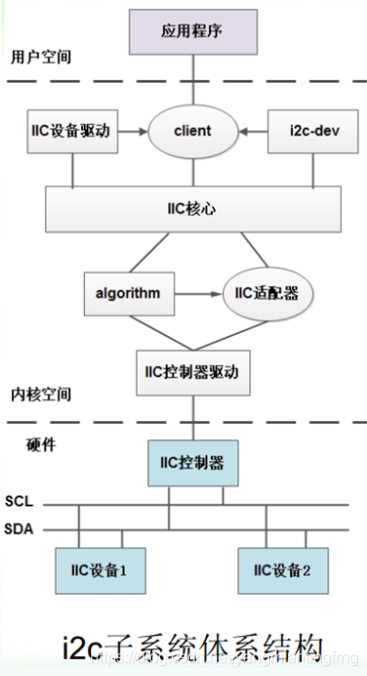

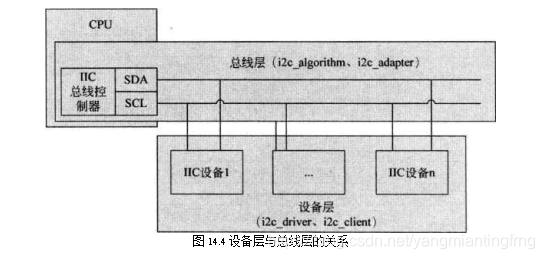

这里简单地将I2C设备驱动的层次分为设备层、总线层。重点是理解 4 个数据结构(i2c_driver、i2c_client、i2c_algorithm、i2c_adapter)。 i2c_driver、2c_client 属于设备层；i2c_algorithm、i2c_adapter 属于总线层。值得注意的是一个系统中可能有多个总线层，也就包含多个总线控制器；也可能有多个设备层，包含不同的I2C设备。

2.总线架构介绍

这里写图片描述

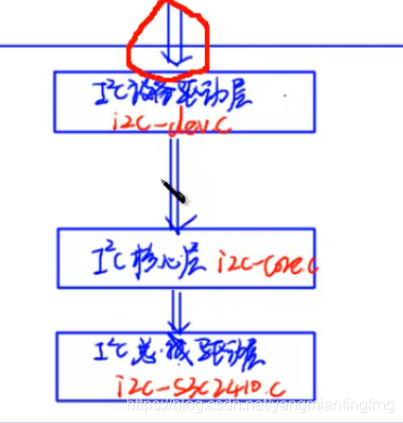

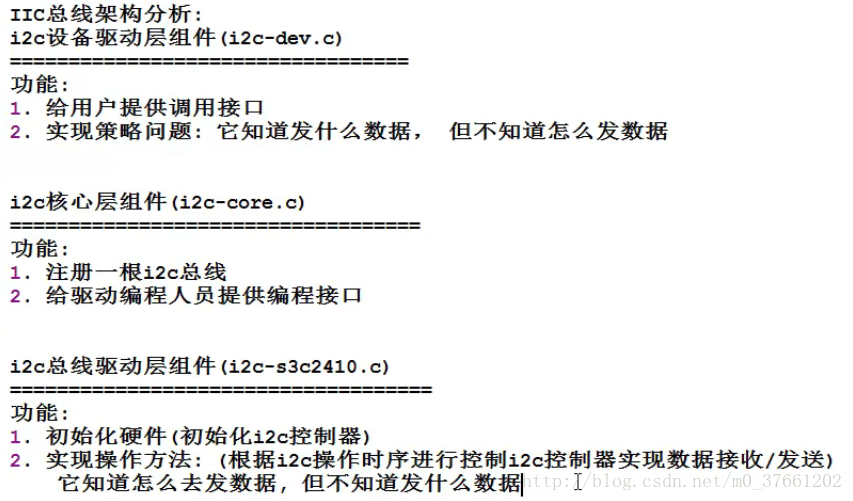

i2c设备驱动层组件（i2c-dev.c）给用户提供调用接口，众所周知，用户实现策略，驱动实现的是机制。
而i2c核心层起到承上启下的作用，如下

2.1 核心层（i2c-core.c）

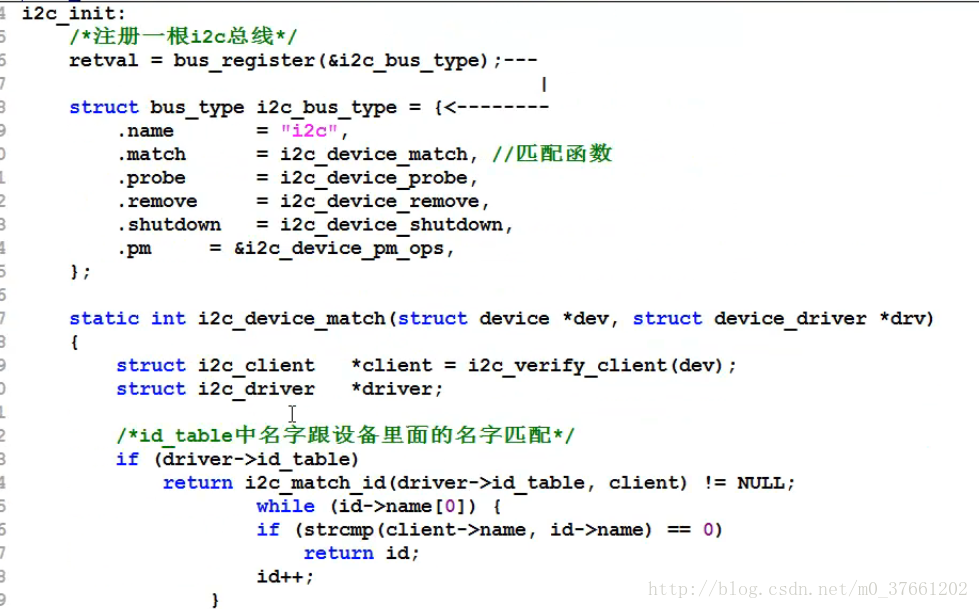

struct bus_type:

struct bus_type i2c_bus_type = {
    .name        = "i2c",
    .dev_attrs    = i2c_dev_attrs,
    .match        = i2c_device_match,
    .uevent        = i2c_device_uevent,
    .probe        = i2c_device_probe,
    .remove        = i2c_device_remove,
    .shutdown    = i2c_device_shutdown,
    .suspend    = i2c_device_suspend,
    .resume        = i2c_device_resume,
};

核心层，注册了i2c总线，以及驱动注册
