今天在重载Sprite 的 OnDraw()函数中计算顶点坐标，获取精灵的模型矩阵乘以 quad 的顶点结果坐标

没发生任何改变，原来是使用了Mat4的 transformVector 方法，然后又发现Mat4的矩阵有重载 Vec3的 *= 运算符

，又用该运算符计算结果还是没有任何改变，有点怀疑人生了。后来又搜索Mat4中所有和Vec3相关的函数，发现

还有个transformPoint 方法。试了一下居然成功了，真坑啊，仔细对比了一下和另外两个函数的区别，原来 transformVector 和 *= 运算符

把 Vec3 转 Vec4的时候第四个数补了0 ，而只有transformPoint是补的1 ，因此前两个函数没有生效。

另外发现Cocos2dx的一个小与众不同的地方：部分顶点坐标的转化计算在cpu中进行

函数：CCRenderer.cpp 中 void Renderer::fillVerticesAndIndices(const TrianglesCommand* cmd)

改函数直接用modelView来在cpu中进行了坐标转换计算。不过2d顶点数比较。不像3d模型动辄上千顶点。

反正3d模型没这么干就ok，只是记录一下。自己计算了的话这里可以不用再次计算。我的做法是增加

了一个单位矩阵的判断，毕竟矩阵乘法还是有开销的

然后找到了一个遇到同样问题的文章：

3.0 onDraw 渲染的坐标问题？

Cocos2d-x

14-07-8

我是为了实现显示一张图片，然后指定图片显示的顶点来实现显示图片的任意形状。然后继承了Sprite并重写了onDraw，代码如下。



void SpritePoly::draw(Renderer *renderer, const Mat4 &transform, uint32_t flags){
    Sprite::draw(renderer,transform,flags);
 _customCommand.init(_globalZOrder);
 _customCommand.func = =](){
 CC_NODE_DRAW_SETUP();


        if(getTexture()!=NULL){
 GL::bindTexture2D(getTexture()->getName());
        }else{
            GL::bindTexture2D(0);
        }

 GL::enableVertexAttribs(GL::VERTEX_ATTRIB_FLAG_POS_COLOR_TEX);

        //顶点
 glVertexAttribPointer(GLProgram::VERTEX_ATTRIB_POSITION, 2, GL_FLOAT, GL_FALSE, 0, vertexs_);

        //纹理
 glVertexAttribPointer(GLProgram::VERTEX_ATTRIB_TEX_COORDS, 2, GL_FLOAT, GL_FALSE, 0, uvs_);

        //颜色。
 glVertexAttribPointer(GLProgram::VERTEX_ATTRIB_COLOR, 4, GL_UNSIGNED_BYTE, GL_TRUE, 0, colors_);

 //根据索引draw三角形
 glDrawElements(GL_TRIANGLES, (verCont_-2)*3 , GL_UNSIGNED_SHORT, indices_);

    };
    renderer->addCommand(&_customCommand);
}

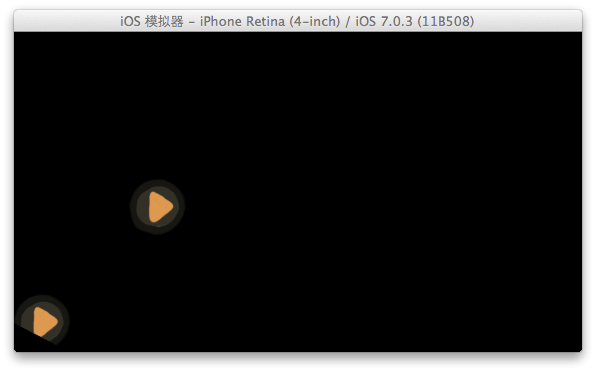

问题来了，我自己绘制的精灵坐标在0.0点，而系统的可以正确的位置。怎么样才能让我绘制的和系统的精灵保持同一位置?

创建时间
14年7月8日
最后回复
14年8月30日
15

顶啊 :12:
求解决啊

:12: 不解决不沉贴

:12: 求高手解决。

:12: 。。。。。。。。。。

:12: :12: :12: :12:

:6: :6: :6: :6: :6: :6:

stormliu

14-07-14

cocos2d好像不给custom command进行定点坐标系转换，咳咳，再说它也不知道你有啥定点。

你估计需要手动把顶点和串联后的transform矩阵进行乘法运算。

你的这个代码功能，跟batchnode的几乎一样，可以参考下它的代码。

vvvsnoopy

14-07-14

终于有人回话了。按理来说我不是设置了setPoint吗？我是继承的精灵。你说的batchNode具体指的是？

stormliu

14-07-14

手头没cocos代码，只能按印象说下。

好像叫SpriteBatchNode吧。

数据是继承了，但是行为没继承。sprite使用普通的command（名字忘了）。这个结构里有顶点信息Quard4和串联后的转换矩阵。

cocos在把顶点信息写入opengl buffer前，进行了一次矩阵乘法，参考类Render。custom command好像没有顶点信息，你需要自己去乘一下。

vvvsnoopy

14-07-14

对。精灵用的是QuadCommand，通过设置参数，然后再特定解析这个QuadCommand，进行渲染，包括矩阵信息。但是custom command没有。只有一个方法。

我看DrawNode 是通过。 director->loadMatrix(MATRIX_STACK_TYPE::MATRIX_STACK_MODELVIEW, oldModelView);
去实现的。如果注释的话draw的绘制也是在0.0坐标。
问题是，我写了这句话没有用。我不知道为什么？这个问题我卡几个月了。从3.0出来一直存在。求帮忙解决。

stormliu

14-07-14

pushMatrix和loadMatrix好像废弃不建议使用了。它修改的是cocos2d的矩阵堆栈，跟opengl无关。

你的custom command直接操作opengl，已经把cocos2d的所有的后续处理都旁路了，调用cocos的函数肯定是不会起作用的。

Node的visit函数里有个if (xxxdirty) { transform(xxoo); }返回的就是串联后的矩阵，cocos叫它模型矩阵。

render里有个转换函数，名字忘了。你看看它是怎么把模型矩阵和原始顶点坐标转换成opengl坐标的。应该能直接调用这个函数，spritebatchnode里好像用的也是这个函数。

vvvsnoopy

14-07-14

看了下，还是不太懂这个流程啊。。。。 :12:
以前2.x是好的。不需要设置什么的。坐标是走的sprite的setpoint。
这个问题应该就是简单的设置几个API吧。求大牛帮忙看看。感谢不尽，说下具体调用什么能实现坐标改变。我也不懂openGL。

stormliu

14-07-14

2.x的代码我没看过，我是从3.0开始接触cocos2d的。估计2.x的代码修改了opengl的模型矩阵状态，否则不可能生效的。

你可以把你要填充的顶点都转换一下。sprite的draw函数传进来的那个Mat4，应该就是model的仿射矩阵，Mat4好像有个函数叫transformPoint。把模型坐标转换成opengl坐标，再填充到你的VB里。

再不干脆改变一下opengl的模型矩阵吧。把那个mat4，压入opengl，不过记得渲染后要改回来，否则后面的渲染就全乱套了。custom command不被优化，
每个custom command对于cocos来说都是一次call。所以修改opengl状态反倒是划算的，如果你的顶点数量比较多的话，省得乘来乘去的，让显卡去乘吧。

vvvsnoopy

14-07-14

非常感谢。我可以手转了。只需要改顶点。。。我太笨了，以为改不了。现在可以了。谢谢了。
//顶点
glVertexAttribPointer(GLProgram::VERTEX_ATTRIB_POSITION, 2, GL_FLOAT, GL_FALSE, 0, vertexs_);
直接改vertexs_:14:
