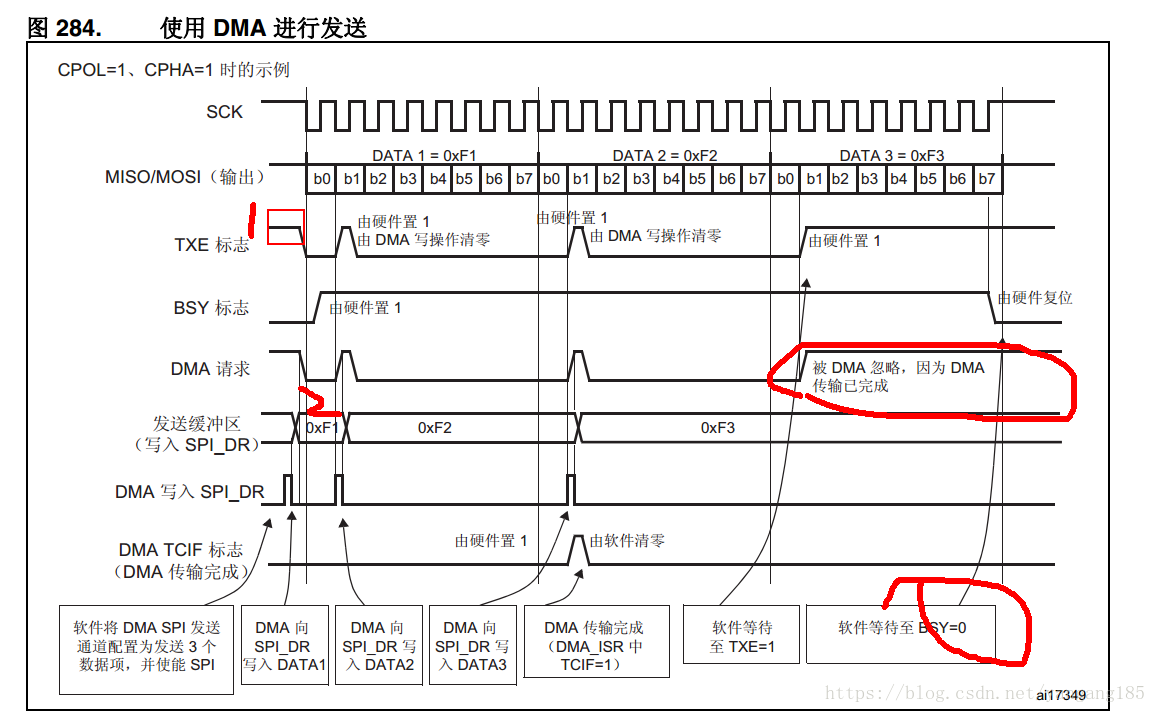

1. DMA先把数据发送到SPI1->DR, TXE位被清除

2. 最后1个TXE,不会被DMA清除，发送完成数据，并不是接收最后1个字节发送完成

3. DMA为什么连续，不是TC能做到的，需要TXE把数据提前准备好



发送DMA和DMA都需要配置, 仅仅DMA接收完成作为，作为完成表示，DMA发送完成标志需要手动清除.  无需管TXE, RNXE的标志

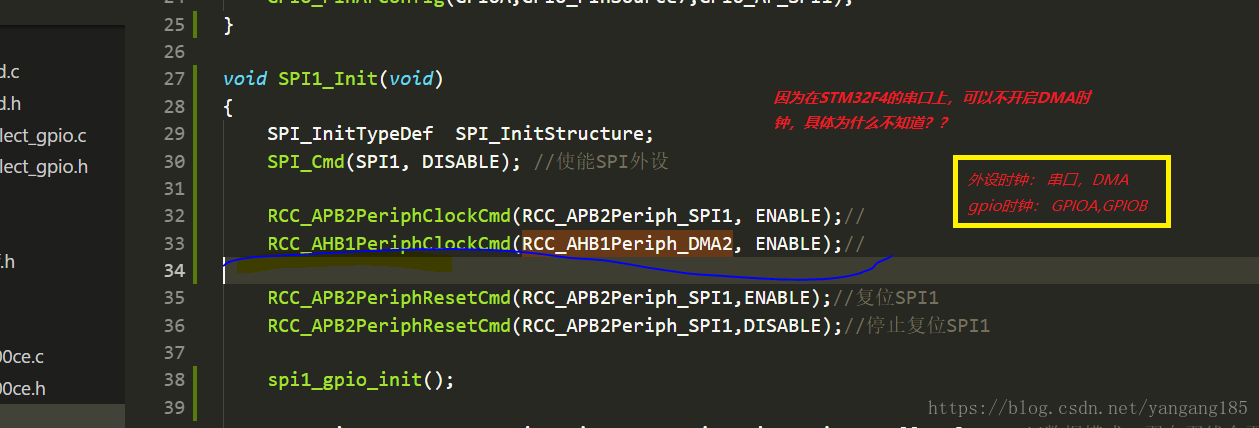

出现spi死机的问题，我们需要打开DMA2时钟
