SIEMENS PTP模块的2吃

         之前发过一个PTP编程方法的系列帖。PTP就是指自由通讯。帖子连接如下：

    https://www.ad.siemens.com.cn/club/bbs/PostStory_1963674_80.html#anch

    这2天探索了PTP模块的2吃。所谓2吃，就是针对一个PTP模块实时地频繁地进行232模式和485模式的切换。今天这帖跟大伙说说这事。

    先说工艺上。工艺上有2个分子泵（分子泵一种抽真空的高速泵）。这2个泵是一个厂家的，但是型号不同，一个是Mag型，这是一种大泵，工艺中也称为TB1。一种是Turbovac型，是一种小泵，工艺称为TB2。

    工艺的要求是：PLC与2个泵进行通信，通过通讯对2个泵进行监控。大泵通讯口是232，小泵通讯口是485，他们均采用USS协议。这个USS协议是我用程序编写的，没有采用博途库里面的块。这个问题先不表。

        根据工艺要求，我采用了ET200SP的PTP模块作为与泵通讯的模块。这个模块安装在2个泵旁边的子站中。

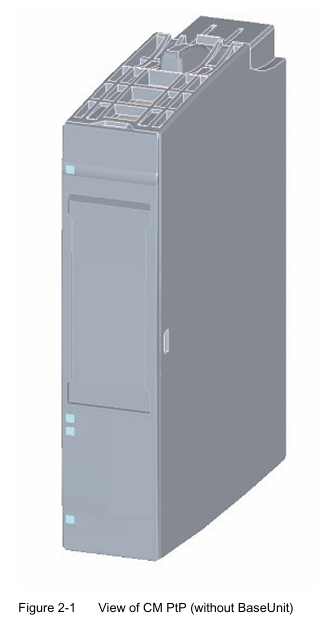

    这个模块的样子如下

图1

    图片看着大，实物不大。

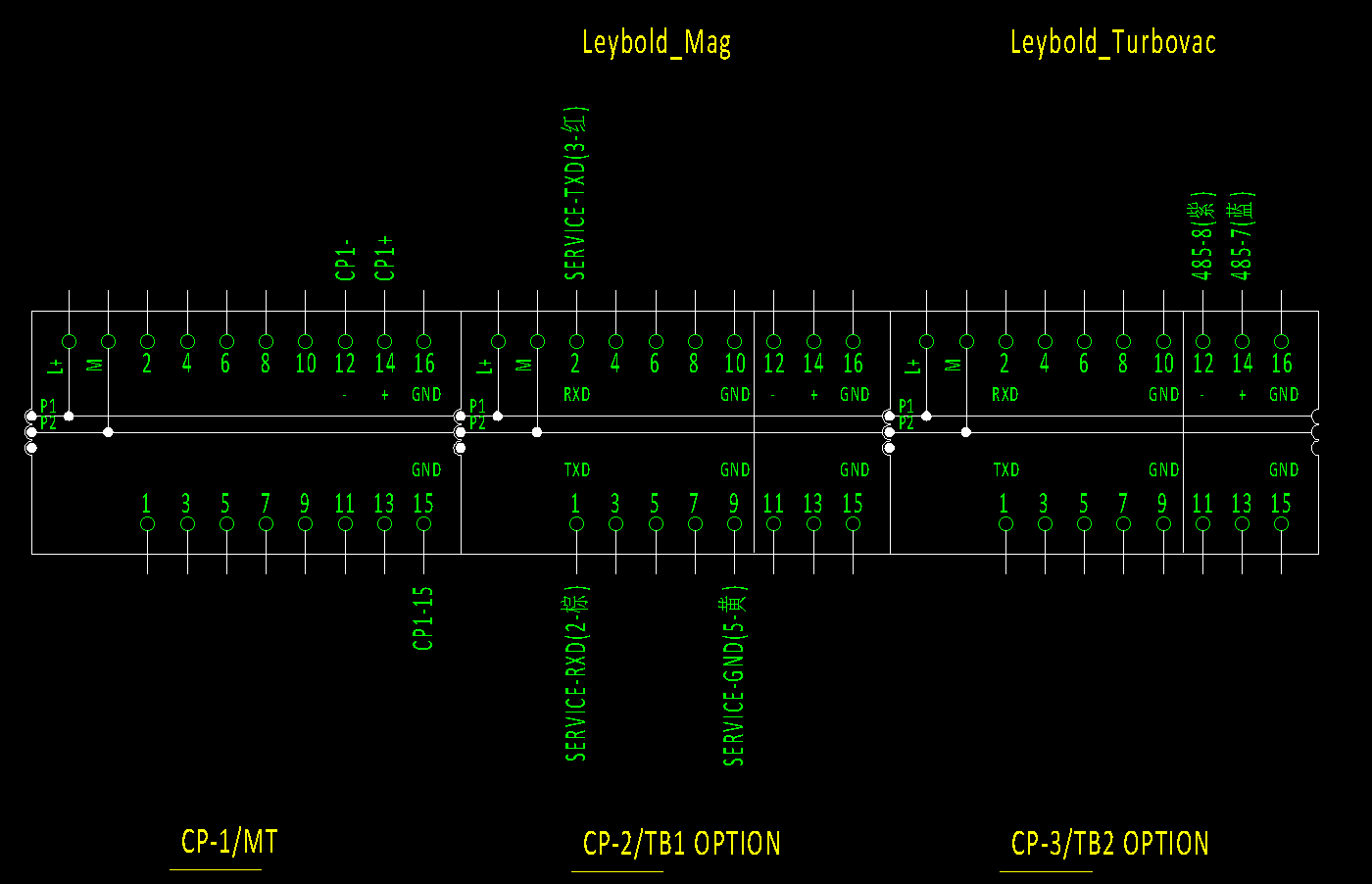

    由于一个泵是232，另一个泵是485，所以选用2个PTP模块，一个模块用作232通讯，另一个模块用作485通讯。图纸如下

图，2

    我编写了程序，2个泵用了同一个FB块，不同的背景数据块实现2个泵的PTP通讯。这很常规。在我之前的系列帖子中也有讲到这个例子。

    在回顾上面图2的PTP模块时，我发现这个模块有个特点。端子1-10用于RS232，端子11-16用于RS485。为此，我联想了一下，能不能充分利用1个模块的端子同时与232泵和485泵通讯呢？1个PTP模块进行2吃。下文称为 “2in1” 。尝试一把。

    先改图

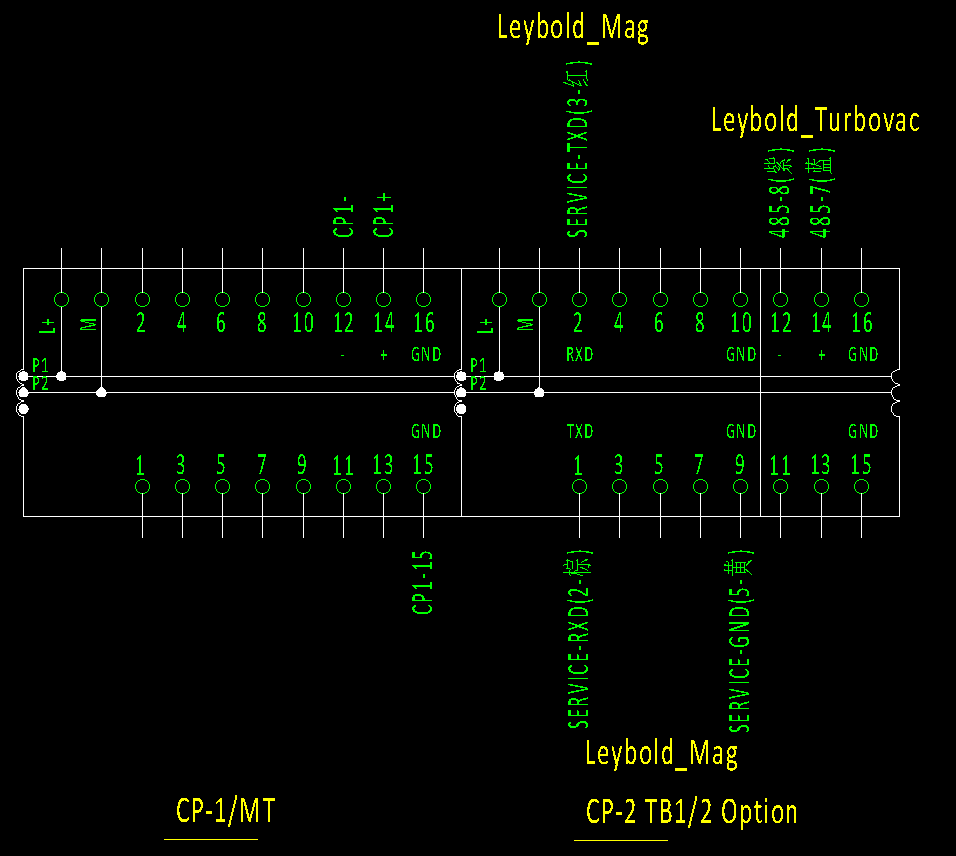

图，3

    图3中把2个泵的通讯线接到了一个PTP模块中。

    然后把之前的通讯程序稍作修改。了解我之前帖子的同行都知道，我编写程序习惯有层次。在这个案例中有层次的程序的优势显现了出来。我只需要将之前的程序中应用层改写一下，保证2个通讯不同时进行就可以了。

    经过调试，发现我的2吃想法可以实现。到目前已经稳定运行了2天了。也测试了2种异常情况。第一种异常是将PTP模块在运行中拔出然后再带电插回；第二种异常是切断一个泵的电源，这2种异常情况下，程序可以很好的适应。

    由于程序分层次，也比较大。无法在这里复制。如果有需要的同行，可以联系我。在这里我把程序的结构说一说。

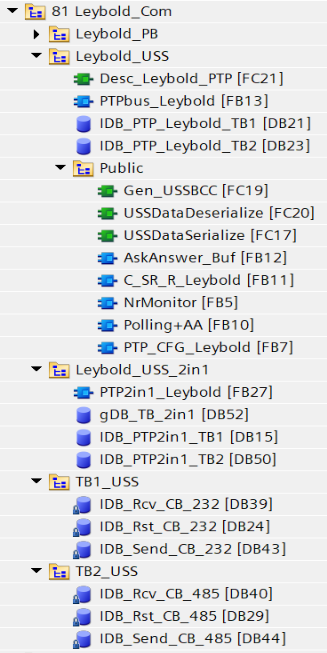

，图 4

    Leybold_PB这个文件夹，先不用理会，这个是之前用PROFIBUS通讯的程序。

     Leybold_USS这个文件夹中的内容是一个PTP模块对应一个泵进行通讯的程序。这个文件夹是之前编写的。

     Leybold_USS_2in1这个文件夹是这次编写的，用于一个PTP模块对应2个泵通讯的程序。其中的一个FB是主要FB，PTP2in1_Leybold。这个FB中程序相对简单。这个块中主要调用了  Leybold_USS这个文件夹中的内容。这也是我之前强调的编程要分层次。虽然有些繁琐，但是好处很多。在实现2in1的功能时，80%的程序是之前1to1模式时编写的。当需要2in1模式时，直接拿来用就可以了。

    这里说说FB（PTP2in1_Leybold）的内容

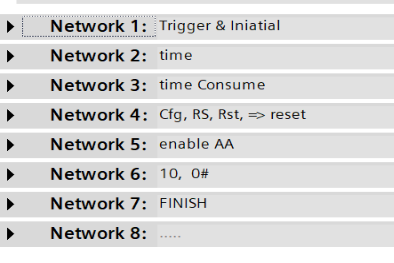

，图5

    NEWWORK 1 用于触发通讯。要完成，定时功能，完成2个泵通讯不打架的功能。

    NEWWORK 4 用于配置PTP模块，收发，复位功能。每次触发本块，要对PTP模块进行配置，配置时，就包括了232/485的选择，波特率等的配置。这里强调，用软件进行配置可以与在硬件中配置相同的效果。但是软件中配置可以随时更改硬件配置。正是由于这一点，所以才可以对一个PTP模块实现频繁地实时地切换232/485工作模式。

    NEWWORK 6 用于AA。AA的作用在我之前的系列帖中有描述，这里不多介绍。

    NEWWORK 7 用于判定这次通讯结束，并为切换到另外一个泵通讯做准备工作。

    下面2张截图就是在OB1中调用PTP2in1_Leybold的情况

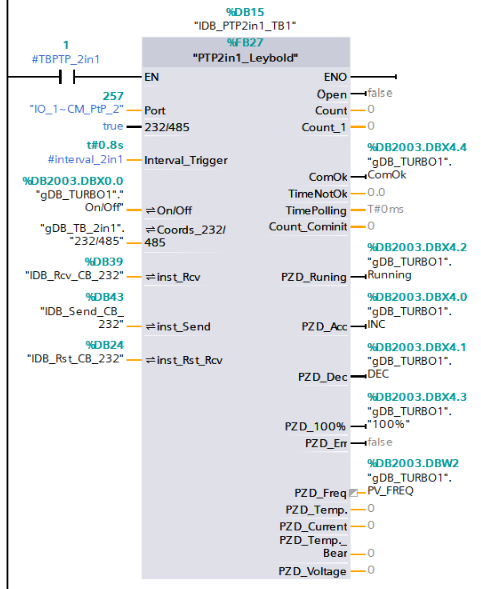

图6，大泵的调用

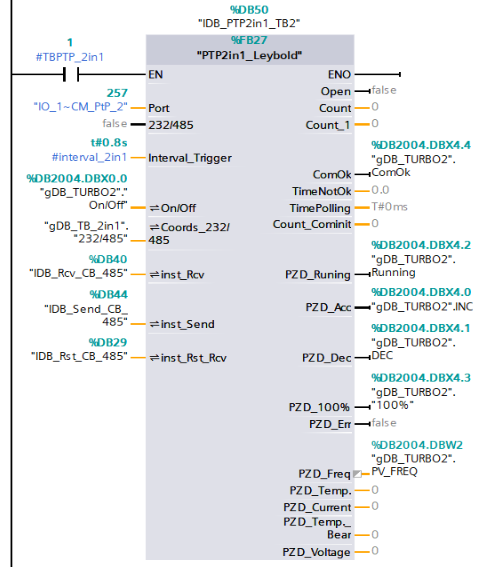

图7，小泵的调用

    这里面再介绍一个小技巧。要用一个泵通讯任务结束标志去开启另外一个泵的通讯任务。这种方式来对一个PTP模块进行时间2in1的工作分配。不要用定时器强行分配2个泵的通讯。

    西门子的1500PTP模块也可以这么用。

    这个帖也不短了，先说的到这里吧，以后有想到的，再跟帖。

    谢谢.
