【1500实用FC系列】之二，SizeOf 计算数据大小

一，前言

        很多控制器都有SizeOf这个功能。作用就是统计数据占用的字节数量。但是1X00控制器的标准库和指令中没有这个功能。可是我的一些项目中，尤其与通讯有关的项目需要这个功能，为此我开发了这个FC。

二，外特性

        我们先看看这个FC的外特性。

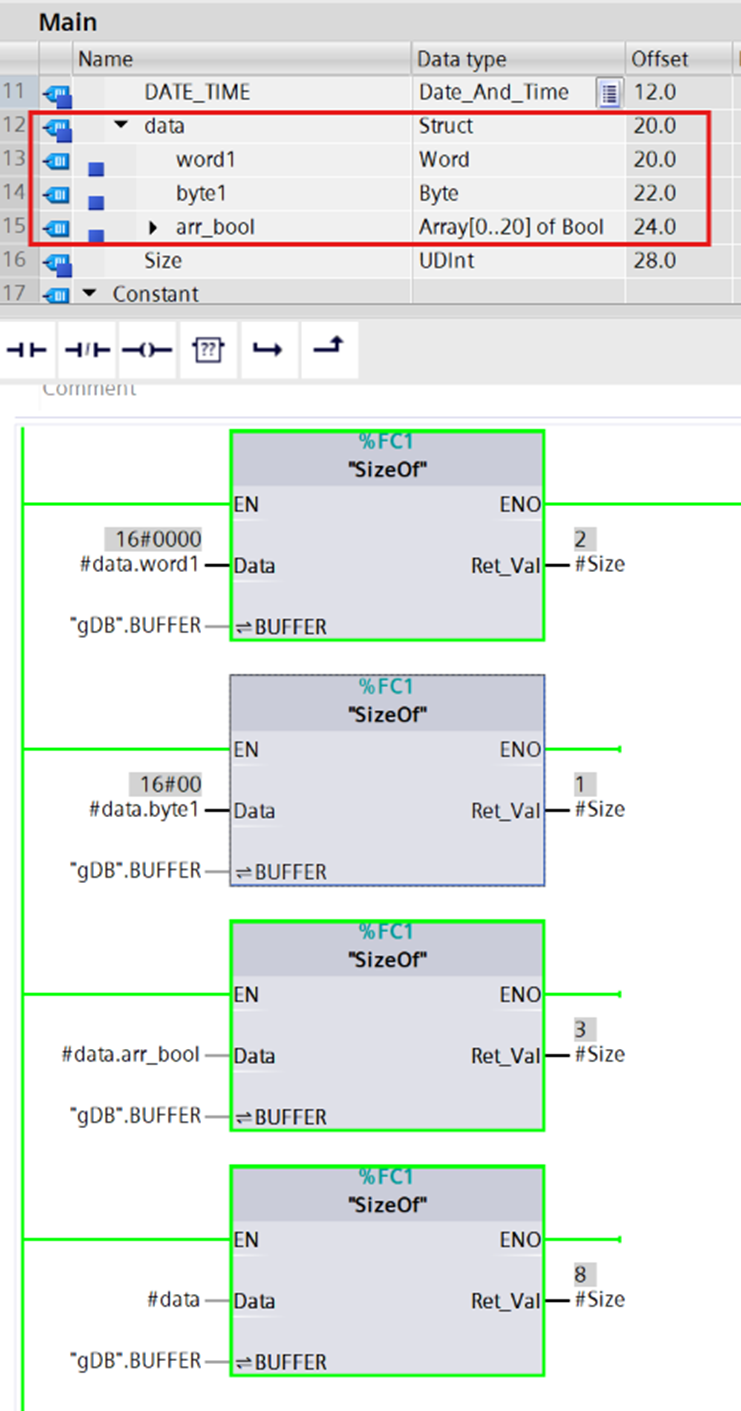

图 1



    图1 是在main中4次调用了SizeOf函数。这个块的功能是统计出一个数据结构所占用的字节数量。

    我们要注意2个问题。

    1，我们注意到data占用8个字节，但是在data这个结构体中的所有数据占用字节总和是6个。这是我们需要注意的问题。

    2，对于bool类型的数组。不同CPU占用的字节数不同。比如X86系列CPU以及1500优化块，每个bool类型占用一个字节。对于非优化块，每个bool类型占用一个bit。Sizeof采用非优化块标准。



三，代码

        先给出代码

FUNCTION "SizeOf" : UDInt

{ S7_Optimized_Access := 'TRUE' }

VERSION : 0.1

   VAR_INPUT

      Data : Variant;

   END_VAR

   VAR_IN_OUT

      BUFFER : Array[*] of Byte;

   END_VAR

   VAR_TEMP

      Pos : DInt;

      ret : Int;

   END_VAR

BEGIN

       #Pos := 0;

       #ret := Serialize(SRC_VARIABLE := #Data, DEST_ARRAY => #BUFFER, POS := #Pos);

       IF #ret = 0 THEN

           #SizeOf := #Pos;

       ELSE

           #SizeOf := 0;

       END_IF;

END_FUNCTION

除了上述代码外，还需要一个数据块的辅助

。

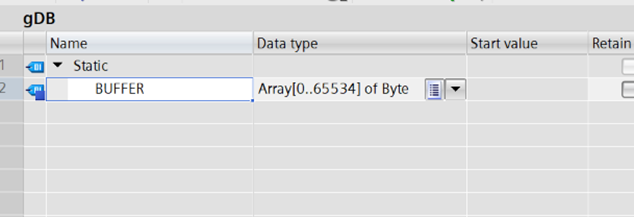

图2

四，CODESYS的情形

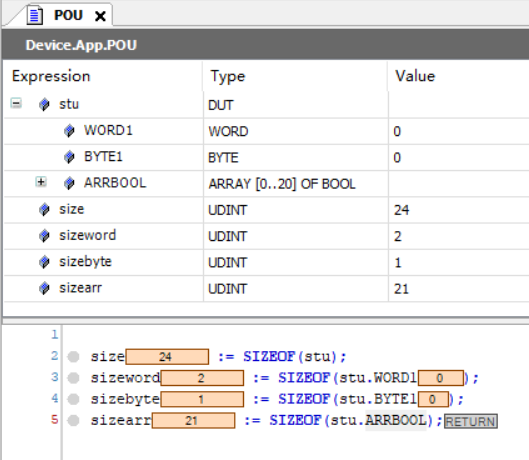

图3

        在CODESYS中有SizeOf这个功能。图3是Control Win X64 PLC上得到的结果。在此我们重点关注占用空间。得到如下结论：

1，bool类型占用byte

2，数据之间有间隙，这一条结论从图3中得不到。有机会时但开一篇探讨。

五，结束语

        各位同业如果觉得有帮助，请点赞+关注。后续会分享更多内容。如果有疑问，可以留言，我们共同探讨。
