【1500实用FC系列】之一，数字转换为字符串

最新推荐文章于 2025-11-24 16:35:06 发布

原创最新推荐文章于 2025-11-24 16:35:06 发布 · 704 阅读

19 ·

CC 4.0 BY-SA版权

文章标签：

#开发语言 #制造

今天有时间，开辟一个新系列--“实用FC”。这个系列给出一些比较通用的功能。这些通用的功能可能在很多项目中都就用到。比如今天给的是“数字转换为字符”。

数字可以是任意值类型。比如int，real等。FC的功能是把值转换为字符串。我的很多项目都会用到这个FC，应该是bug-free的。

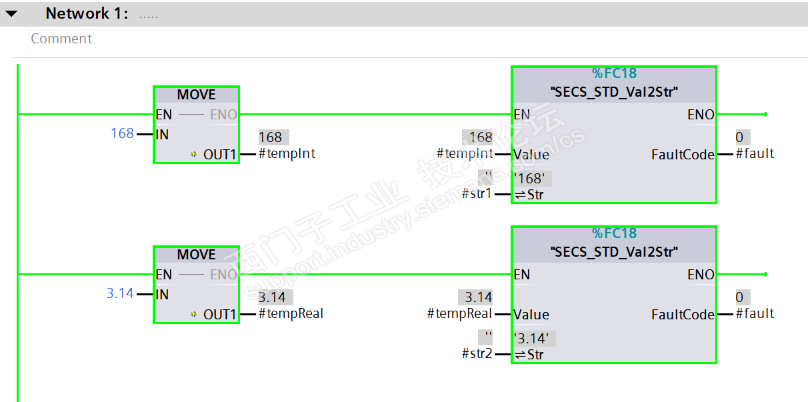

下图是使用该块的例子。

程序如下

FUNCTION "SECS_STD_Val2Str" : Void

{ S7_Optimized_Access := 'TRUE' }

VERSION : 0.1

VAR_INPUT

Value : Variant;

END_VAR

VAR_OUTPUT

FaultCode : Int;

END_VAR

VAR_IN_OUT

Str : String;

END_VAR

VAR_TEMP

IsFloatType : Bool;

Size : USInt;

tempStr : String[30];

Value_Sint : SInt;

Value_Int : Int;

Value_Dint : DInt;

Value_Byte : Byte;

Value_USint : USInt;

Value_Word : Word;

Value_UInt : UInt;

Value_DWord : DWord;

Value_UDint : UDInt;

Value_Real : Real;

Value_Lreal : LReal;

Len : Int;

END_VAR

BEGIN

REGION converter TO str

#IsFloatType := FALSE;

#FaultCode := 0;

#Size := 30;

#tempStr := '';

CASE TypeOfElements(#Value) OF

SInt:

VariantGet(SRC := #Value,

DST => #Value_Sint);

VAL_STRG(IN := #Value_Sint,

SIZE := #Size,

PREC := 0,

FORMAT := W#16#0000,

P := 1,

OUT => #tempStr);

Int:

VariantGet(SRC := #Value,

DST => #Value_Int);

VAL_STRG(IN := #Value_Int,

SIZE := #Size,

PREC := 0,

FORMAT := W#16#0000,

P := 1,

OUT => #tempStr);

DInt:

VariantGet(SRC := #Value,

DST => #Value_Dint);

VAL_STRG(IN := #Value_Dint,

SIZE := #Size,

PREC := 0,

FORMAT := W#16#0000,

P := 1,

OUT => #tempStr);

Byte:

VariantGet(SRC := #Value,

DST => #Value_Byte);

#Value_USint := #Value_Byte;

VAL_STRG(IN := #Value_USint,

SIZE := #Size,

PREC := 0,

FORMAT := W#16#0000,

P := 1,

OUT => #tempStr);

USInt:

VariantGet(SRC := #Value,

DST => #Value_USint);

VAL_STRG(IN := #Value_USint,

SIZE := #Size,

PREC := 0,

FORMAT := W#16#0000,

P := 1,

OUT => #tempStr);

Word:

VariantGet(SRC := #Value,

DST => #Value_Word);

#Value_UInt := #Value_Word;

VAL_STRG(IN := #Value_UInt,

SIZE := #Size,

PREC := 0,

FORMAT := W#16#0000,

P := 1,

OUT => #tempStr);

UInt:

VariantGet(SRC := #Value,

DST => #Value_UInt);

VAL_STRG(IN := #Value_UInt,

SIZE := #Size,

PREC := 0,

FORMAT := W#16#0000,

P := 1,

OUT => #tempStr);

DWord:

VariantGet(SRC := #Value,

DST => #Value_DWord);

#Value_UDint := #Value_DWord;

VAL_STRG(IN := #Value_UDint,

SIZE := #Size,

PREC := 0,

FORMAT := W#16#0000,

P := 1,

OUT => #tempStr);

UDInt:

VariantGet(SRC := #Value,

DST => #Value_UDint);

VAL_STRG(IN := #Value_UDint,

SIZE := #Size,

PREC := 0,

FORMAT := W#16#0000,

P := 1,

OUT => #tempStr);

Real:

#IsFloatType := TRUE;

VariantGet(SRC := #Value,

DST => #Value_Real);

VAL_STRG(IN := #Value_Real,

SIZE := #Size,

PREC := 6,

FORMAT := W#16#0000,

P := 1,

OUT => #tempStr);

LReal:

#IsFloatType := TRUE;

VariantGet(SRC := #Value,

DST => #Value_Lreal);

VAL_STRG(IN := #Value_Lreal,

SIZE := #Size,

PREC := 15,

FORMAT := W#16#0000,

P := 1,

OUT => #tempStr);

ELSE // other data type

#FaultCode := 01;

RETURN;

END_CASE;

IF ENO = FALSE THEN

#FaultCode := 02; //str too short OR Size too small

RETURN;

END_IF;

END_REGION

REGION del space in front

WHILE #tempStr[1] = CHAR#' ' DO

#tempStr := DELETE(IN := #tempStr, L := 1, P := 1);

END_WHILE;

//#tempStr := CONCAT(IN1 := ' ', IN2 := #tempStr);

END_REGION

REGION del 0 in tail

IF #IsFloatType THEN

#Len := LEN(#tempStr);

WHILE #tempStr[#Len] = CHAR#'0' DO

#tempStr := DELETE(IN := #tempStr, L := 1, P := #Len);

#Len := LEN(#tempStr);

END_WHILE;

IF #tempStr[#Len] = CHAR#'.' THEN

#tempStr := CONCAT(IN1 := #tempStr, IN2 := '0');

END_IF;

END_REGION

#Str := '';

#Str := #tempStr;

END_FUNCTION

本FC中用到了VARIANT类型。这个类型是非常好用的类型，可以大大简化复杂项目中PLC软件的结构。

如果各位同行觉得本篇有帮助，请点击“收藏”。非常感谢。如果希望探讨其他领域的有关主题，也可以给我留言。
