fir ip核使用

最新推荐文章于 2025-09-15 08:30:00 发布
原创 最新推荐文章于 2025-09-15 08:30:00 发布 · 2.9k 阅读 · 21 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#fpga

本文介绍了如何在MATLAB中使用fdatool设计FIR滤波器并生成系数，然后在FPGA设计中应用这些系数。详细步骤包括在fdatool中设置滤波器参数，选择Gaussian窗函数，生成COE文件。接着，配置FIR IP核，导入coe文件，设定正确的采样频率和系统时钟，注意系数宽度和输出宽度的计算。

1、首先利用matlab产生系数

注：里面大部分字母（如：FP）都是设置里面的简称
1）进入matlab，输入fdatool
在这里插入图片描述
2）设置fir
在这里插入图片描述
1、左侧第三个界面FA设置为fix（浮点型）
2、FP设置为specify all
3、点击apply
在这里插入图片描述
1）FIR设置window
2）order阶数设置为160或者其他
3）window选用Gaussian
4）fa采样频率（不是系统时钟）
5）fc截止频率
6）designfilter
7）点击tergets，生成coe文件
系数定点化处理：
在这里插入图片描述

2、FIR IP核产生

在这里插入图片描述

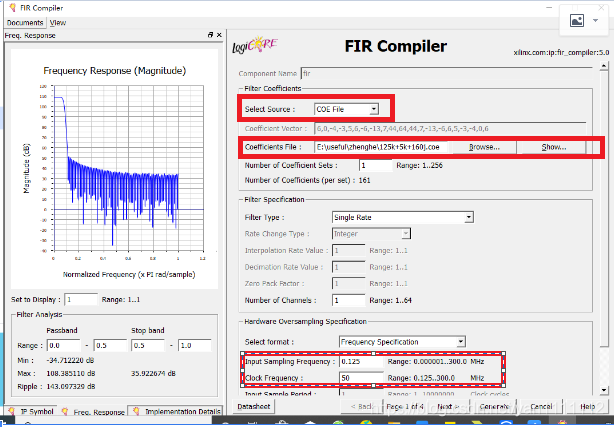

1）SS：coe
2）coefficients file：加入coe文件
3）inputSF：采样
