WD6208A双向马达驱动电路

目录

前言

一、WD6208A特性与应用

二、应用电路

三、引脚排列

总结

---

前言

维得半导体的WD6208A是一款专为双向马达设计的单片集成电路，采用紧凑结构集成正向旋转、反向旋转及强制停止逻辑，可通过TTL电平逻辑信号直接控制。其典型输出电流达200mA，最大输出电流可至500mA，能稳定驱动中小功率双向马达；同时提供DFN1×1-6、SOP-8、SOT23-6三种封装型式，适配不同场景下的PCB布局需求，广泛用于安防IR-CUT驱动市场。

---

提示：以下是本篇文章正文内容，下面案例可供参考

一、WD6208A特性与应用

类别	特性/参数
电器特性	- 输出电流：200 mA（持续），峰值可达 500 mA - 工作电压范围：2 V 至 18 V - 最大耐压：30 V - 极小待机电流（输入双低时） - 内置二极管，可吸收浪涌电流
控制逻辑	- 支持 TTL 逻辑电平控制 - 具备强制停止功能（输入双高时）
启动性能	- 支持 1.8 V 低压启动
典型应用	- IR-CUT 驱动（用于摄像头昼夜模式切换） - DVD 播放器（光盘进出驱动） - 盒式磁带播放机（磁带运转马达驱动） - 适用于摇头机、枪机等安防设备，全场景单芯片通用

二、应用电路

WD6208A 外围电路设计简洁，核心需搭配电源、控制逻辑及负载（马达），典型应用电路如下：

图片来源：维得半导体

电源部分：

在电源引脚（VCC）与地（GND）之间并联 0.01μF 陶瓷电容，抑制电源纹波，确保供电稳定；VCC 输入需在 2~18V 范围内，可根据马达需求选择电池或直流电源。

控制逻辑输入：

输入 A（IN A）、输入 B（IN B）接 TTL 电平控制信号（高电平 1.6~4.5V，低电平≤0.8V），通过真值表（如下）实现马达正反转、停止及待机控制。

输入和输出真值表

INA	INB	OUTA	OUTB
高	低	高	低
低	高	低	高
高	高	低	低
低	低	开路	开路

负载连接：

输出 A（OUT A）、输出 B（OUT B）直接连接双向马达两端，无需额外驱动元件；无连接引脚（N.C.）需悬空，不可随意接地或接电源。

此外，WD6208A超低待机功耗（≤1.0μA）与宽电压特性，使其在电池供电设备中优势显著，可延长电池使用寿命；若驱动大功率马达，可参考规格书补充外围续流保护电路，进一步提升系统稳定性。更多应用电路细节可联系获取完整技术资料。

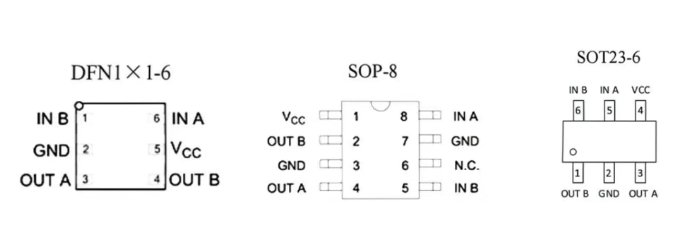

三、引脚排列

WD6208A 三种封装的管脚定义统一，仅编号存在差异，具体引脚排列及功能如下表所示：

图片来源：维得半导体

注：所有封装的 “GND” 管脚需可靠接地，确保电路电位稳定；“N.C.” 管脚不可连接任何信号或电源，避免芯片功能异常。

---

总结

欢迎各行业人士指点与讨论！
