WD6208是一款专为双向电机设计的集成电路，具备TTL/CMOS电平兼容性，支持低静态电流、宽电源电压范围和高达100mA的连续电流输出。它还内置位二极管，提供制动和高阻模式，适用于感性负载，并具有抗干扰及高压保护功能，工作温度范围广泛。

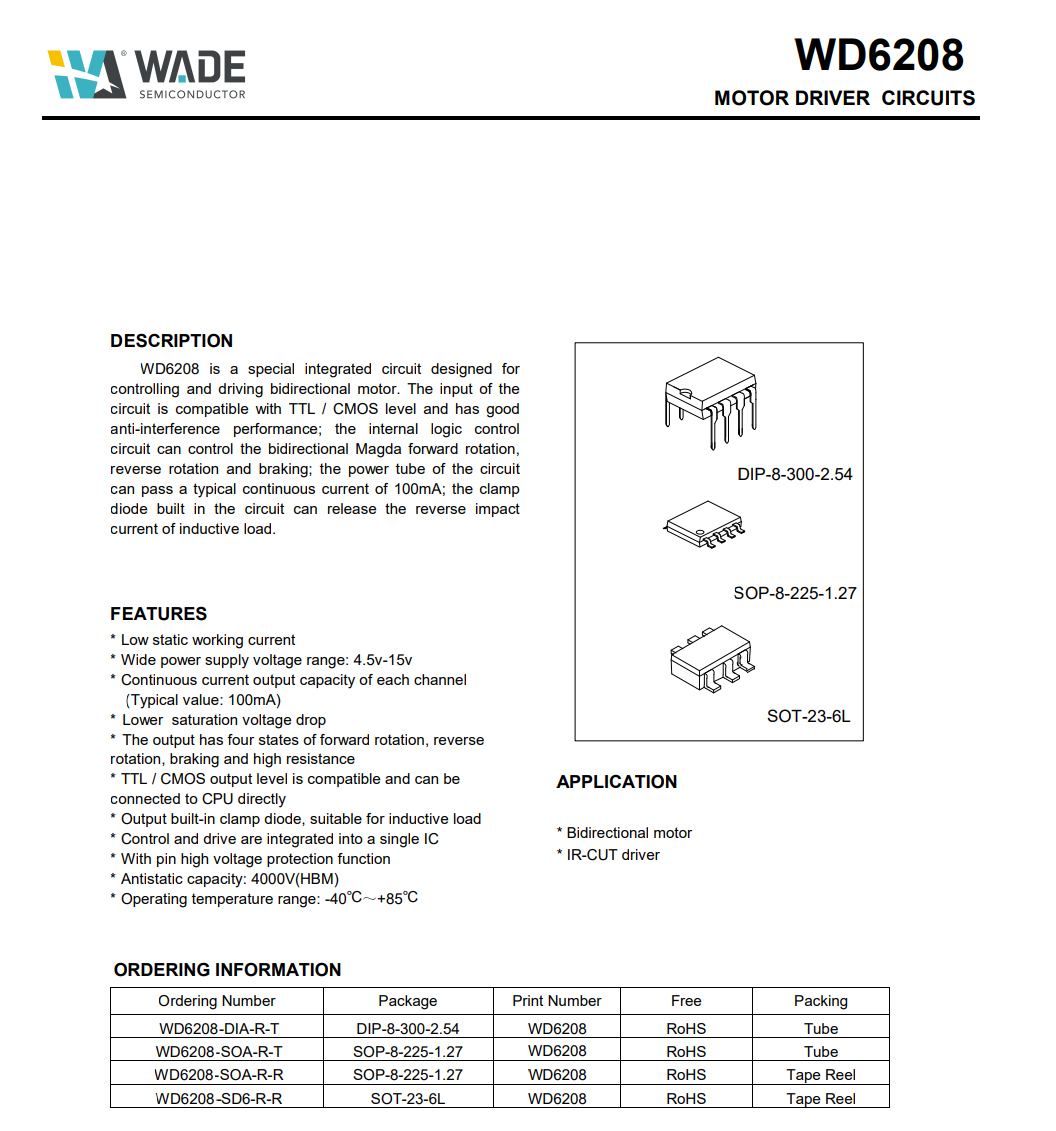

描述
WD6208是为控制和驱动双向电机而设计的专用集成电路。电路输入兼容TTL/CMOS电平，具有良好的抗干扰性能;内部逻辑控制电路可控制马达的正向旋转、反向旋转和制动;该电路的功率管可通过典型的连续电流100mA;电路中内置的位二极管可以释放感性负载的反向冲击电流。
特性
低静态工作电流
电源电压范围宽:4.5v-15v
各通道连续电流输出能力(典型值:100mA)
低饱和压降
输出有正转、反转、制动、高阻四种状态
*TTL/CMOS输出电平兼容，可直接连接到CPU
输出内置位二极管，适用于感性负载控制和驱动集成到一个单一的IC具有引脚高压保护功能抗静电容量:4000V(HBM)工作温度范围:-40°C~+85°C
