WD2803A八通道达林顿驱动电路

目录

前言

一、WD2803A特点与应用

二、管脚定义

三、功能框图

四、关键电气参数（TA=25℃）

总结

---

前言

WD2803A是单片式高压大电流达林顿晶体管阵列。它由八对NPN达林顿管组成，具有高压输出和公共阴极箝位二极管。每路达林顿管的集电极额定电流为500mA。达林顿管可以被并联以获得更高的电流能力。应用包括继电器驱动器、马达驱动器、灯驱动器、显示（LED）驱动器、线路驱动器和逻辑缓冲器。WD2803A的每个达林顿对都有一个2.7k串联基极电阻器，可连接TTL或5VCMOS器件。

---

提示：以下是本篇文章正文内容，下面案例可供参考

一、WD2803A特点与应用

类别	特写/参数
电器特性	- 输出电流（单通道输出）最大500mA - 输出耐压24V - 内含输出箝位二极管 - 输入兼容各种类型的逻辑
典型应用	- 继电气驱动器 - 马达驱动器 - 灯驱动器 - 显示（LED）驱动器

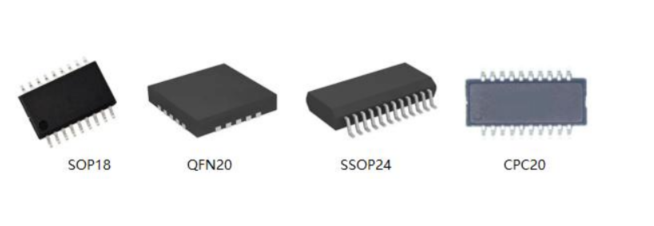

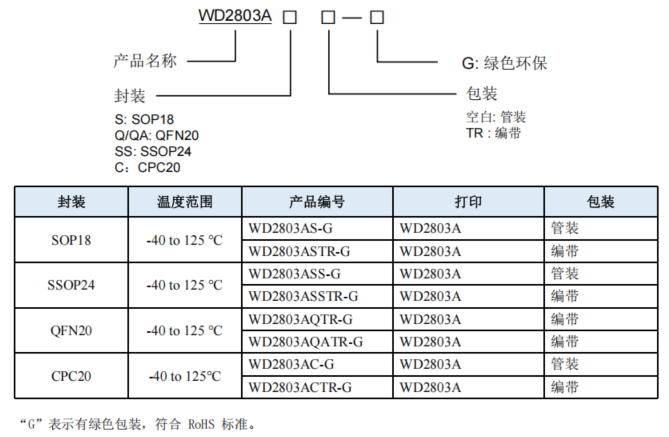

WD2803A封装类型

二、管脚定义

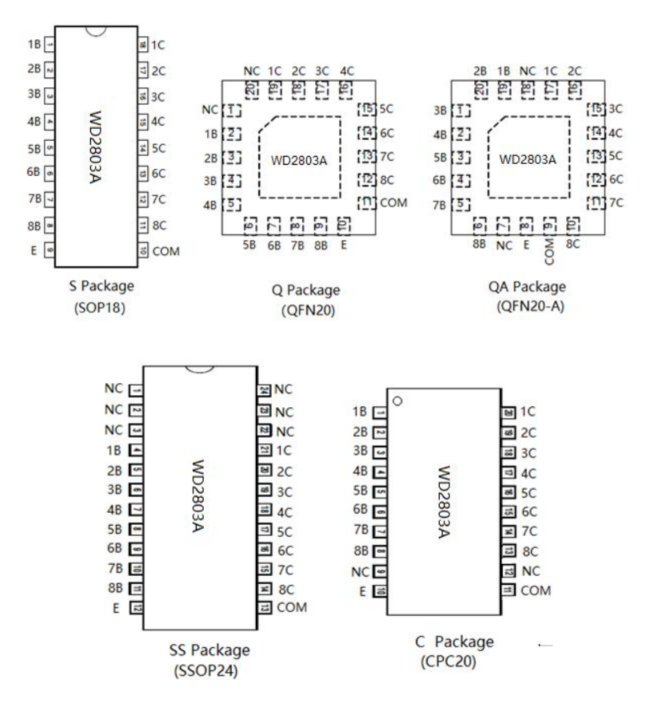

WD2803管脚定义

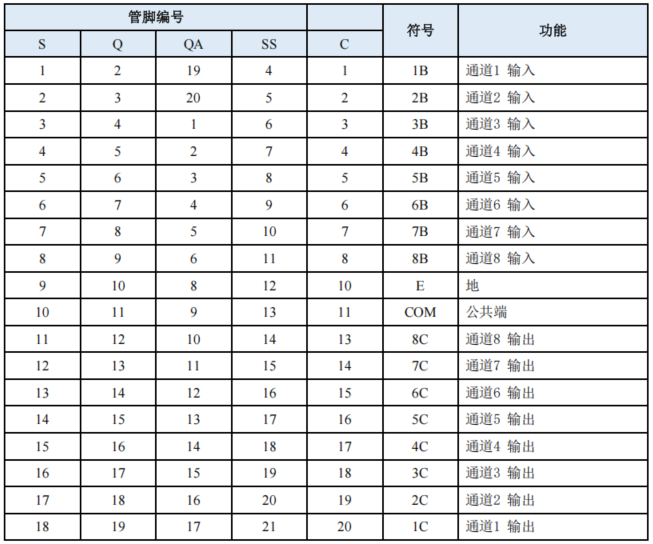

管脚描述

三、功能框图

WD2803A功能框图（单通道）

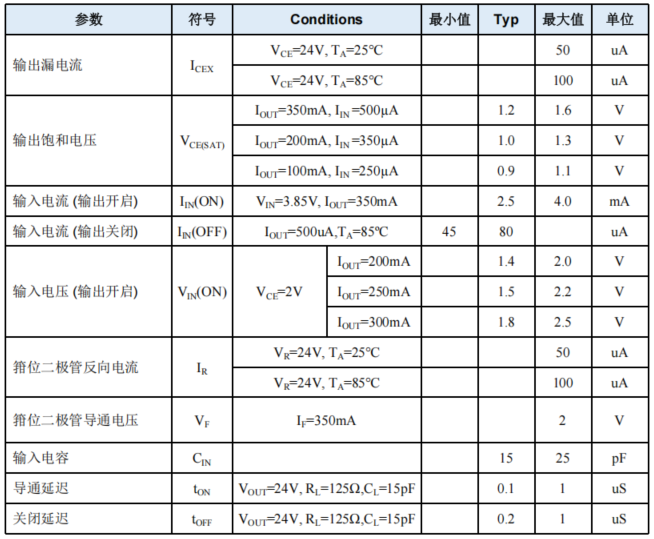

四、关键电气参数（TA=25℃）

---

总结

维得半导体的WD2803A 作为一款成熟可靠的八通道达林顿驱动器，在成本、性能与易用性之间取得了良好平衡。其集成化设计大幅简化了继电器、电机、LED 等负载的驱动电路，是工业控制、智能家居、仪器仪表等领域中不可或缺的接口芯片。
