leveldb深度剖析-存储结构(1)

从今天开始深入剖析leveldb源码，在工作中也有用到leveldb(虽然没出过问题)，但是从个人兴趣来说还是比较喜欢这款高效、简单的数据库。其实我们一直在使用leveldb，只是大家可能没有发现。例如：Chrome(谷歌浏览器)底层存储就是使用的leveldb。我是基于leveldb-v.1.20稳定版本进行分析。

为什么我第一篇关于leveldb的博客不是介绍leveldb的简介、性能等基础东西而是直接介绍数据结构，主要有两个原因：

1)、关于leveldb简介、性能分析现在网上有很多，不想重复造轮子了，所以我就不介绍了(也介绍不好)。

2)、通过我阅读leveldb源码以及网络上其他人的博客，我发现了没有一篇博客是介绍leveldb存储结构，或者是说没有图形化介绍存储结构。因为leveldb是数据库，如果能够很清晰的描述出leveldb各种存储结构是如何存储的，对于阅读代码起到事半功倍的效果。

对于leveldb不是很了解的读者，可以先去别的博客了解一下相关概念，然后再阅读本博客是比较好的。

一、存储文件

使用leveldb进行数据存储，会生成以下几个文件:

文件名	作用	备注
序号.log (000003.log)	操作日志,主要记录添加、删除流程	例如:写入一条记录,会写到.log文件中,然后在写入到Memtable中，保证异常重启数据不丢失。
MANIFEST-序号 (MANIFEST-000002)	清单文件，用于管理leveldb元数据信息	元信息文件
.ldb	leveldb核心数据库文件，用于存储数据.level0~level6物理磁盘表现形式	从1.14版本以后不在以.sst作为后缀名，网上的很多分析都是.sst后缀名。
CURRENT	文本文件，用于指定当前使用的清单文件
LOCK	LOCK锁文件，用于并发
LOG	leveldb的日志文件,我们通常理解的日志信息，方便定位bug

各个文件具体作用，后面小节会进行详细介绍说明。

二、数字7位压缩存储(非常经典)

著名的RPC框架Protobuf也使用了该算法.

关于该算法是网上有很多介绍，主体思想是：用7bit来表是数据,最高8bit位表示数据是否完整(1--未完整，0--完整)。

以int i = 300(占用4字节)来举例说明,

300的二进制表示位:         00000000  00000000  00000001  00101100

通过压缩后只需要2字节:  10101100  00000010

其中红色(0/1)代表数据是否完整，蓝色对应原来数据，编码之后字节顺序是反的。对于负数的编码，需要先进行反码操作在对其进行编码，由于本片并不是介绍该算法的,大家可自行查询相关文章。

后面用varint32，varint64表示uint32_t，uint64_t进行压缩后数据类型。

三、MemTable

leveldb是key-value型数据，它在内存中组织形式以MemTable(类)呈现，而底层存储结构是通过SkipList(跳表)进行关联各个key-value pair。下面介绍SkipList节点存储结构，具体格式如下：

 说明：

1）橘色internal_key_length，value_length是可变长度，是对uint32_t进行7比特位压缩。

2）leveldb为了管理数据，在内部抽象出InternalKey对象。 internal_key由三部分组成： 用户输入key值，序列号，操作类型。
     序号：在leveldb源码中定义为uint64_t，但是实际可表示范围是低56bit(高8bit不可用)。
     类型：在leveldb源码中定义为枚举类型，kTypeDeletion（0x0）、kTypeValue（0x01）

3）value_length代表用户输入value值长度。

以上存储结构作为SkipList节点中实际内容，但是需要提醒节点数据结构中并没有保存完整内容，而是保存了指针。数据内容保存在内存池中(MemTable::arena_)。当Memtable占用空间为4M(默认值)则将其进行压缩存储到level0。

四、.log和MANIFEST文件存储格式

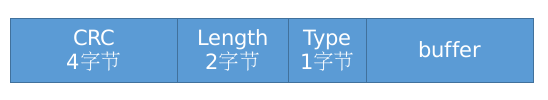

这两个文件按照Block存储，一个Block是32K，一个Block存储多个记录(Record),每个Record存储格式如下：

字段名称	含义
CRC	根据Type不同，设置不同的CRC
Length	代表buffer的长度
Type	当一个Record长度大于一个Block大小(32k)，则需要进行分片处理，这里Type就是用于标记分片，具体取值如下所示。
buffer	具体存储内容，字节数组

enum RecordType {
  // Zero is reserved for preallocated files
  kZeroType = 0,

  kFullType = 1, //表示当前Record没有超过32k

  // For fragments 表示当前Record超过了32k需要分片
  kFirstType = 2,  // 第一个分片
  kMiddleType = 3, // 中间分片
  kLastType = 4    // 最后一个分片
};

4.1、MANIFEST文件(清单)

上图中的buffer是7bit压缩后的VersionEdit对象，具体实现方法为：VersionEdit::EncodeTo，压缩后的数据格式如下：

 上面图片说明：

1）虽然是按行分开的，实际在文件系统中是连续存储的。

2）Varint32代表对int32类型进行7bit压缩存储。

3）蓝色内容为类型，可参enmu Tag定义，每一个类型的数据有可能是不存在的。

      深橙色为具体内容。

// Tag numbers for serialized VersionEdit.  These numbers are written to
// disk and should not be changed.
enum Tag {
  kComparator           = 1,
  kLogNumber            = 2,
  kNextFileNumber       = 3,
  kLastSequence         = 4,
  kCompactPointer       = 5,
  kDeletedFile          = 6,
  kNewFile              = 7,
  // 8 was used for large value refs
  kPrevLogNumber        = 9
};

4.2、.log文件

一个log文件是以多个block组成，一个block大小是32KB，一个block又由多个Record组成，其Record结构如下:

举例说明：

各个字段说明：

字段	说明
crc	数据校验和
length	有效数据长度，即Record Data部分，不包含Record Header部分
RecordType	当前Record类型，具体参考下表。
SequenceNumber	当前Record中第一个key-value编号，最后一个key-value编号是通过SequenceNumber+count计算得知
count	当前Record中包含多少个key-value对
type	表示当前key-value操作类型，只有添加和删除，具体参考下表

RecordType取值	说明
kZeroType = 0	保留字段
kFullType = 1	表示当block可以满足此次数据存储
kFirstType = 2	表示当前block剩余空间不足，需要跨越多个block，存储数据。这是一个分片
kMiddleType = 3	表示当前block剩余空间不足，需要跨越多个block，存储数据。这是中间分片
kLastType = 4	表示当前block剩余空间不足，需要跨越多个block，存储数据。这是最后一个分片，只有遇到这个类型才认为是一个Record结束标志。

type	说明
kTypeValue	向leveldb添加key-value
kTypeDeletion	从leveldb中删除key-value，当是此类型时，只有key值，不需要value值。

 特别说明：当一个block剩余空间小于7字节，则不再进行数据存储，而是从新启用一个新的block，但是为了数据对齐，需要将剩余空间补足32KB，以0进行填充。

下一篇继续介绍ldb文件格式。
