LevelDb（二）：LevelDb整体架构

1. LevelDb组成

2. Log文件

3. MemTable和Immutable Memtable

4. SSTable文件

5. Manifest文件

6. Current文件

7. 关于Sequence Number

---

1. LevelDb组成

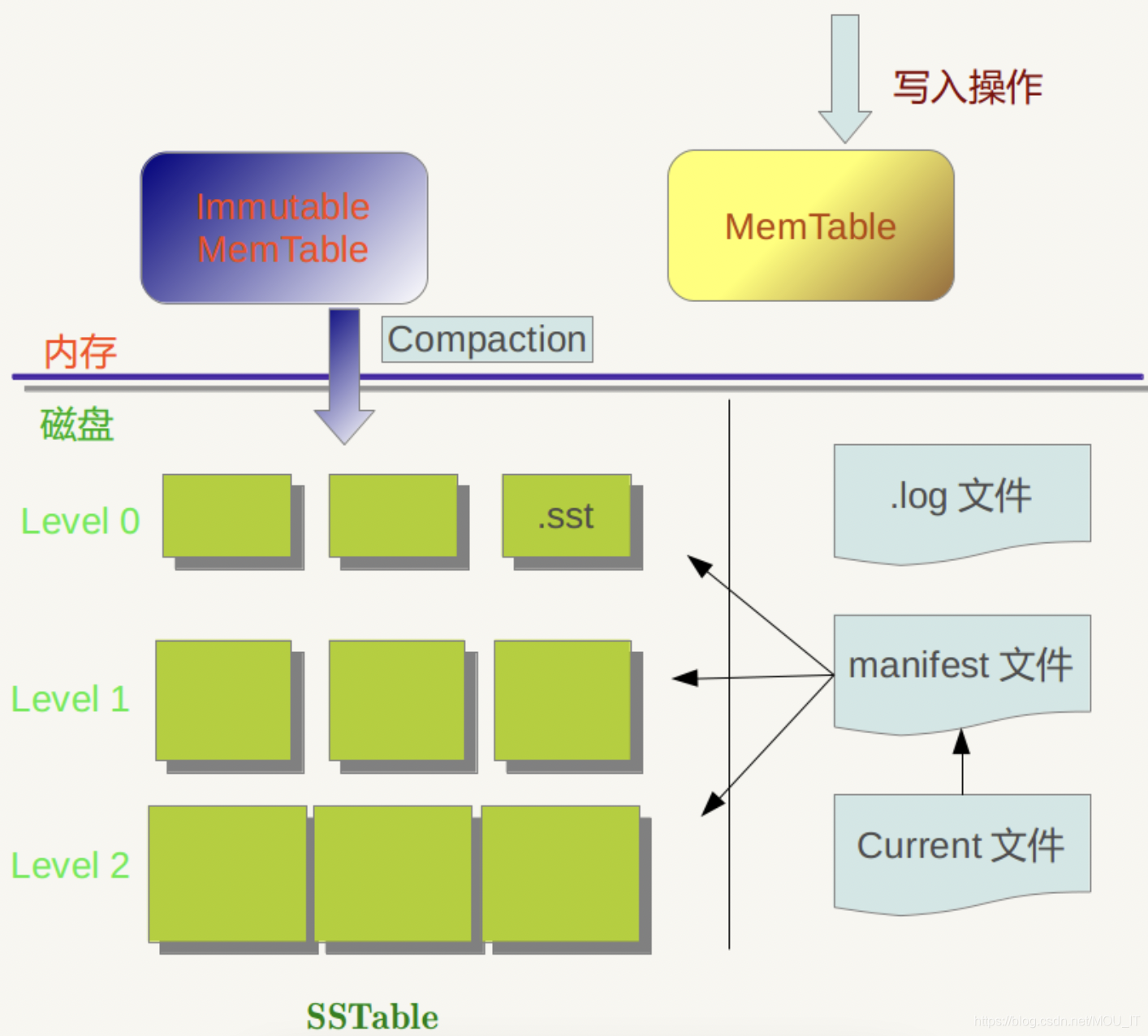

    LevelDb作为存储系统，数据记录的存储介质包括内存以及磁盘文件，当LevelDb运行了一段时间，从静态角度看，LevelDb的组成如下图所示：

    从图中可以看出，构成LevelDb静态结构的包括六个主要部分：

• 内存的数据结构：MemTable和Immutable MemTable
• 磁盘4种主要文件：Current文件，Manifest文件，log文件，SSTable文件

    当然，LevelDb除了这六个主要部分还有一些辅助的文件，但是以上六个文件和数据结构是LevelDb的主体构成元素。这六个部分的配合关系如下，当往系统中插入一条键值对记录时：

（1）LevelDb会先往log文件里写入，Log文件在系统中的作用主要是用于系统崩溃恢复而不丢失数据，一个log文件对应一个Memtable

（2）log文件写入成功后将记录插进Memtable中，Memtable的底层数据结构是一个SkipList

（3）Memtable插入的数据占用内存到了一个界限后，LevleDb会生成新的Log文件和Memtable，原先的Memtable就成为Immutable Memtable，Immutable Memtable只接受读操作，不再接受写操作

（4）LevelDb后台调度会将Immutable Memtable的数据导出到磁盘，形成一个新的SSTable文件

（5）SSTable中的某个文件属于特定层级，而且其存储的记录是key有序的，Manifest文件记载了SSTable各个文件的管理信息，比如属于哪个Level，文件名，最小key和最大key各自是多少，manifest会记载所有SSTable文件的这些信息

（6）Current文件的内容只有一个信息，就是记载当前的manifest文件名。因为在LevleDb的运行过程中，随着Compaction的进行，Manifest也会跟着反映这种变化，此时往往会新生成Manifest文件来记载这种变化，而Current则用来指出哪个Manifest文件才是我们关心的那个Manifest文件

2. Log文件

    上节内容讲到log文件在LevelDb中的主要作用是系统故障恢复时，能够保证不会丢失数据。因为在将记录写入内存的Memtable之前，会先写入Log文件，这样即使系统发生故障，Memtable中的数据没有来得及Dump到磁盘的SSTable文件，LevelDB也可以根据log文件恢复内存的Memtable数据结构内容，不会造成系统丢失数据，在这点上LevelDb和Bigtable是一致的。下面看看log文件的具体物理和逻辑布局是怎样的：

（1）物理布局

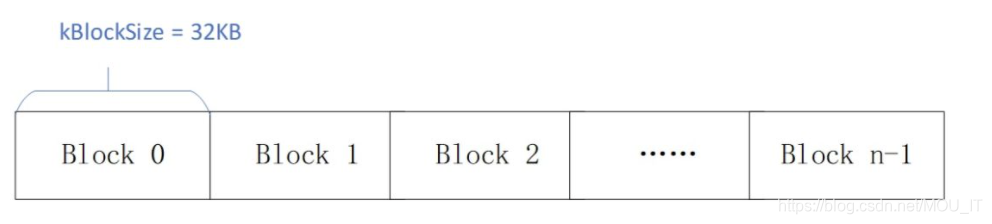

     LevelDb对于一个log文件，会把它切割成以32K为单位的物理Block，每次读取的单位以一个Block作为基本读取单位，所以从物理布局来讲，一个log文件就是由连续的32K大小Block构成的，一个Block可能只包含一条记录，也可能包含多条记录。

（2）逻辑布局

   在应用的视野里是看不到这些Block的，应用看到的是一系列的Key:Value对，在LevelDb内部，会将一个Key:Value对看做一条记录的数据，另外在这个数据前增加一个记录头，用来记载一些管理信息，以方便内部处理。

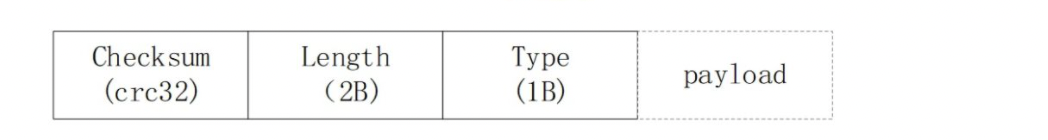

    记录头包含三个字段：

• ChechSum：该字段是对“类型”和“数据”字段的校验码，大小为4B，为了避免处理不完整或者是被破坏的数据，当LevelDb读取记录数据时候会对数据进行校验，如果发现和存储的CheckSum相同，说明数据完整无破坏，可以继续后续流程
• Length：该字段记载了数据的大小
• payload：该字段则是上面讲的Key:Value数值对
• Type：该字段则指出了每条记录的逻辑结构和log文件物理分块结构之间的关系，具体而言，主要有以下四种类型：FULL/FIRST/MIDDLE/LAST

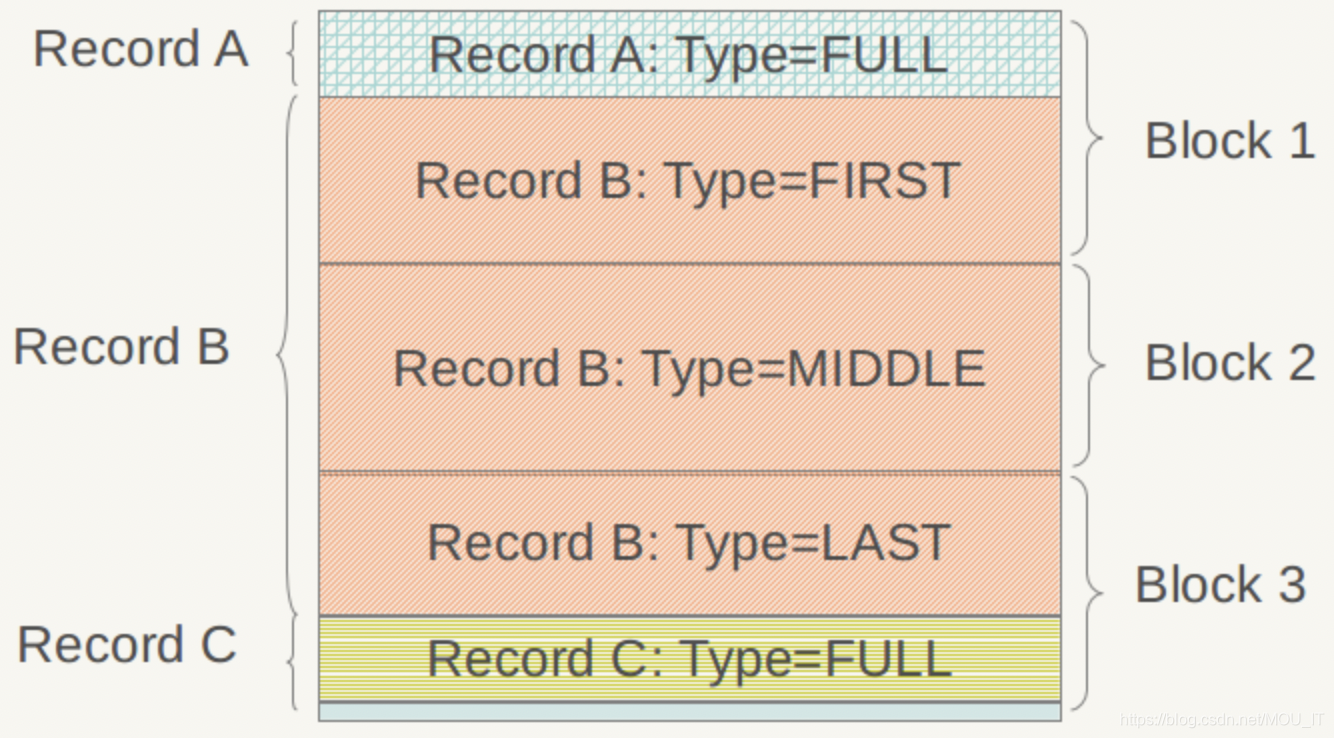

    如果记录类型是FULL，代表了当前记录内容完整地存储在一个物理Block里，没有被不同的物理Block切割开；如果记录被相邻的物理Block切割开，则类型会是其他三种类型中的一种。假设目前存在三条记录，Record A，Record B和Record C，其中Record A大小为10K，Record B 大小为80K，Record C大小为12K，那么其在log文件中的逻辑布局会如下图所示：

• Record A因为大小为10K < 32K，能够放在一个物理Block中，所以其类型为FULL
• Record B 大小为80K，而Block 1因为放入了Record A，所以还剩下22K，不足以放下Record B，所以在Block 1的剩余部分放入Record B的开头一部分，类型标识为FIRST，代表了是一个记录的起始部分；Record B还有58K没有存储，这些只能依次放在后续的物理Block里面，因为Block 2大小只有32K，仍然放不下Record B的剩余部分，所以Block 2全部用来放Record B，且标识类型为MIDDLE，意思是这是Record B中间一段数据；Record B剩下的部分可以完全放在Block 3中，类型标识为LAST，代表了这是Record B的末尾数据
• Record C因为大小为12K，Block 3剩下的空间足以全部放下它，所以其类型标识为FULL
