中望流体仿真软件（PHOENICS 2024）是一款通用流体仿真软件，采用CFD（Computational Fluid Dynamics）技术来模拟工业场景下各种流体的流动情况。

适用于压缩性流体/非压缩性流体、牛顿流体/非牛顿流体、层流/湍流、单相流/多相流、燃烧/化学反应、自由表面流动、潜热等分析。

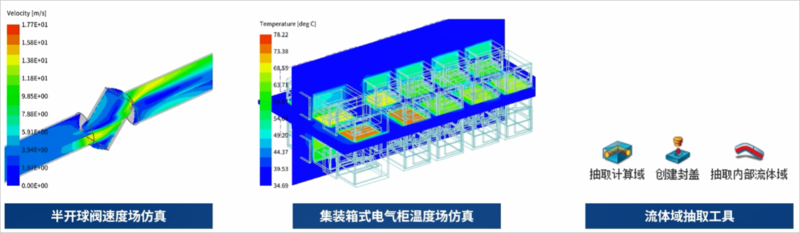

中望3D 2026首次集成了流体仿真插件，能够为机械设备电子器件等行业提供专业的流体仿真工具包括：

1. 阀门、管道、换热器等产品的流场仿真、，指导优化产品结构，以减小流阻。

2. 实现电气柜、电源模块、主控芯片等产品的热管理仿真，防止过热问题。

3. 提供一套智能的流体域抽取工具，使得复杂的几何结构也能轻易处理。

本文将以阀门为例，演示其内流场仿真分析操作及如何高效查看分析结果。

快速指引

中望3D流体仿真详解与选型思路：www.xwzsoft.com/h-nd-534.html；400·806·2030

1. 创建流体仿真任务

在Ribbon栏点击仿真，新建流体仿真任务。

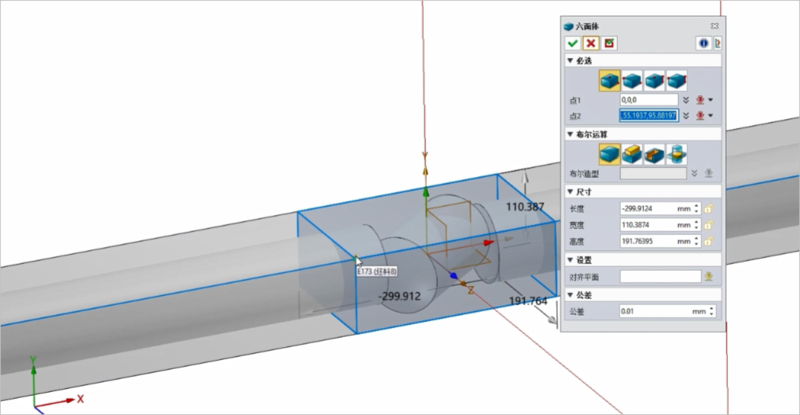

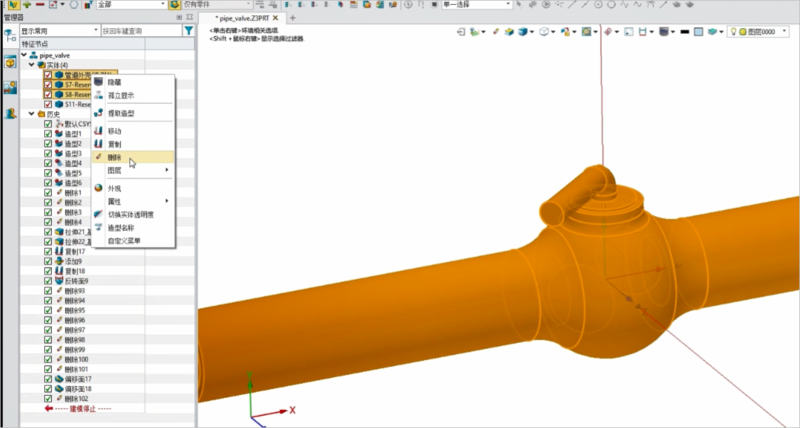

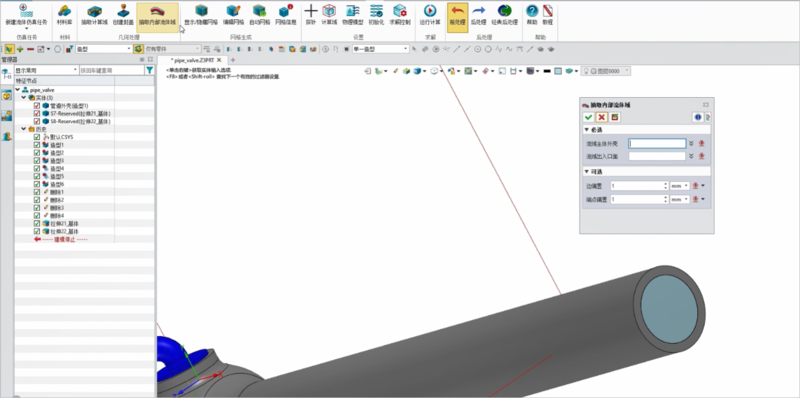

首先，在阀门的进出口创建封盖，然后抽取阀门的内流体域，再删除阀门的外壳和封盖，仅保留抽取的流体域；其次，创建流体域的外包络予；最后，对阀芯区域创建局部网格控制域。

2. 计算域尺寸设置

对于内流场仿真计算，其计算域尺寸为外包落域尺寸。

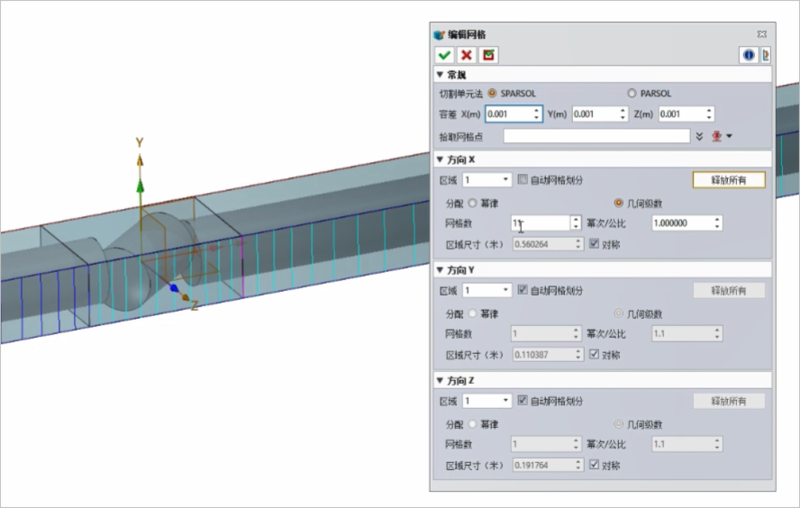

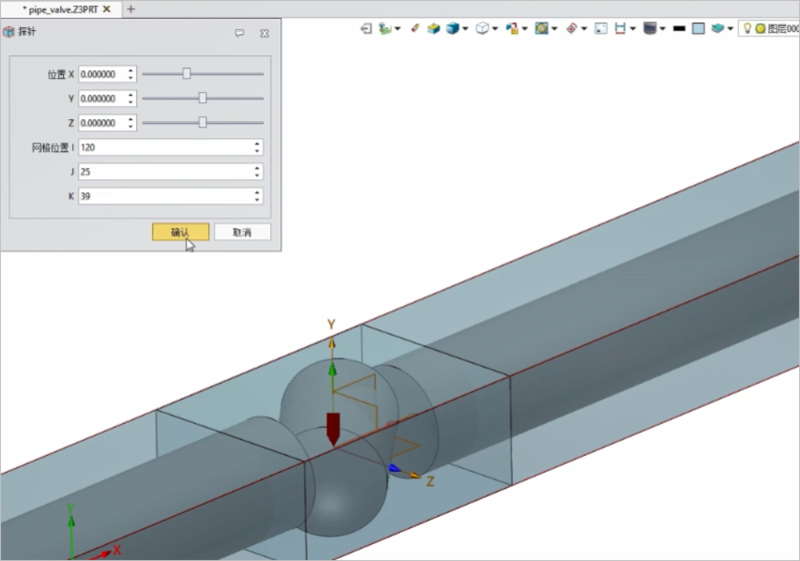

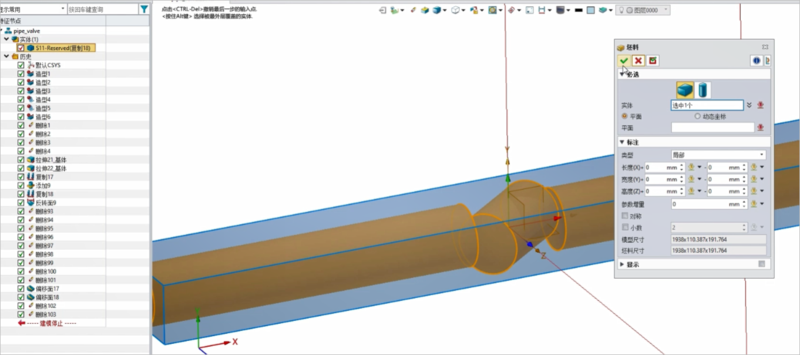

设置X方向，总网格数量为300，管道段为非均匀网格尺寸，阀芯区域为均匀网格。设置Y方向，网格数量为50，Z方向，网格数量为80，并设置网格尺寸为均匀分布，最后设置探针位于阀门的中心，便于监测计算结果。

3. 材料设置

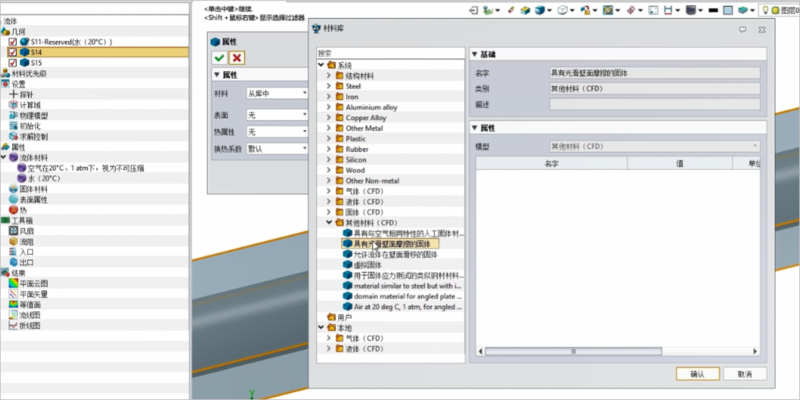

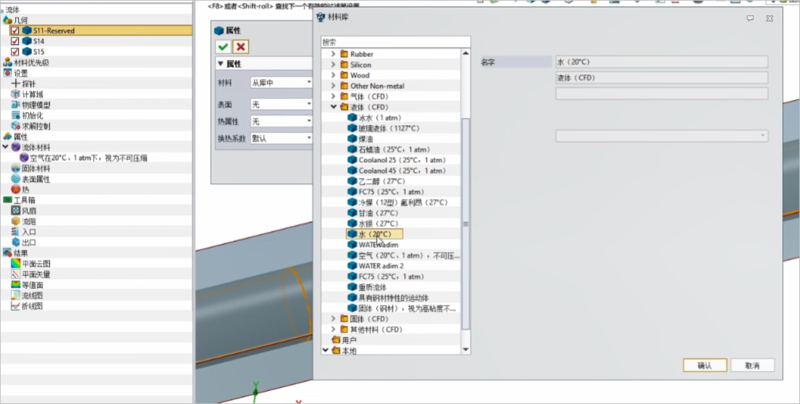

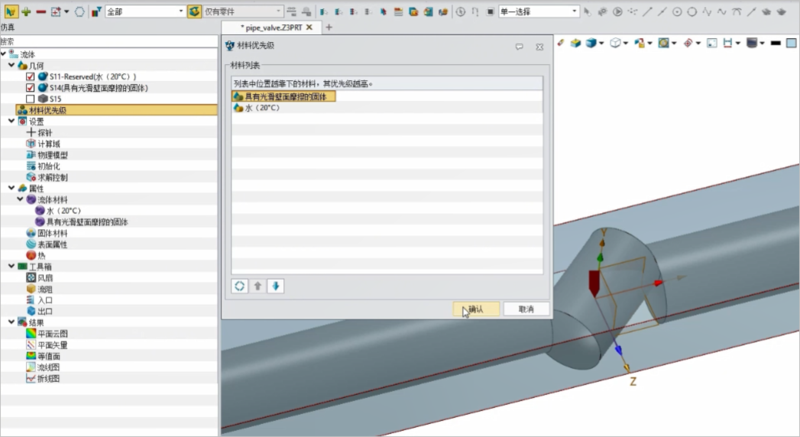

设置流体域材料为水，外包络域材料为有摩擦的光滑固体，然后抑制局部网格控制域使其不参与计算。最后设置水材料的优先级最高。

4. 边界条件设置

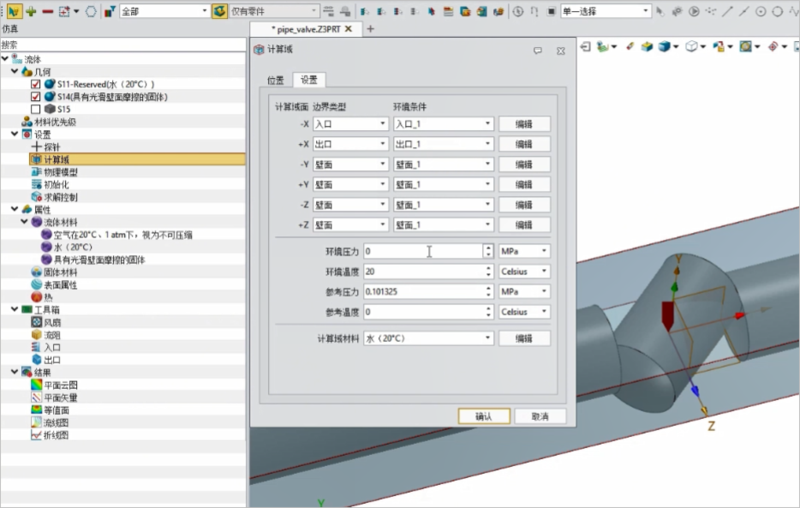

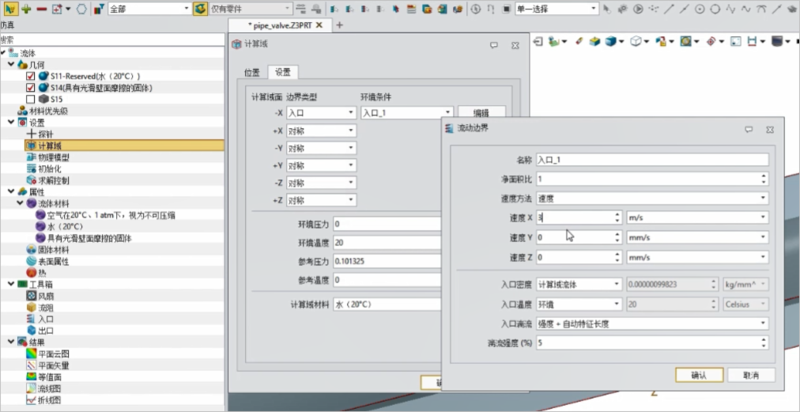

设置计算域X轴负方向的边界为阀门的入口，入口速度为3米/秒。x轴正方向的边界为阀门的出口，出口压力为大气压，保持默认设置不变。设置其他方向的边界条件为壁面，壁面参数保持默认设置不变。

5. 数学模型设置，并行求结算

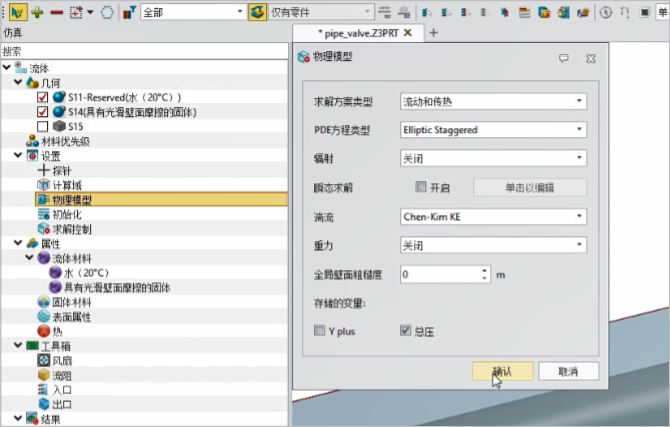

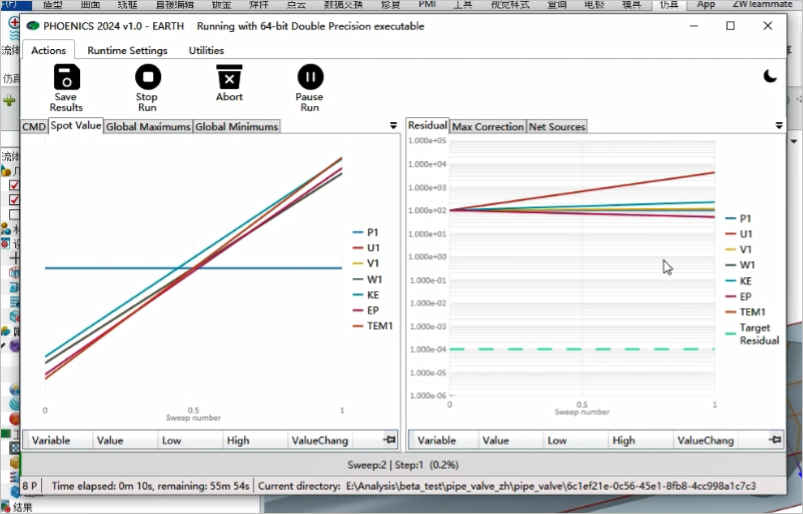

保持默认的Chen-Kim KE湍流模型，并输出总压结果，设置八核并行求解计算。提交计算后，可从监测面板查看监测点、全局最大值、收敛残差等数据，方便用户判断计算结果是否稳定。

6. 仿真结果查看、分析、优化

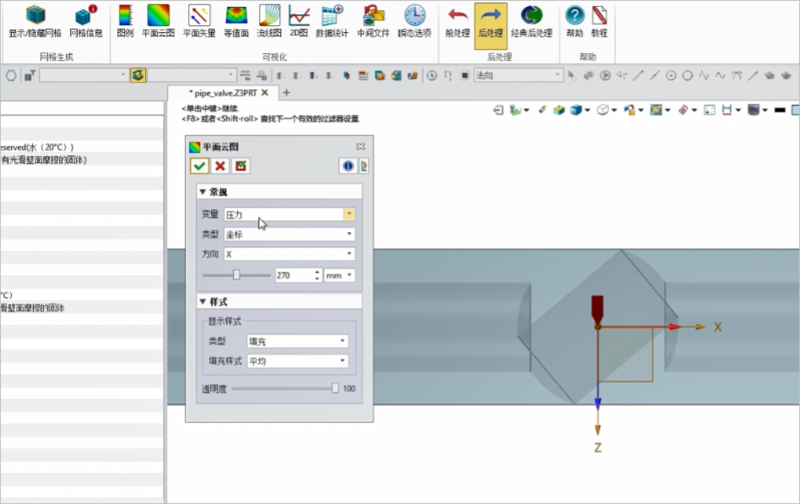

① 将阀门流体域透明显示，创建阀门中截面的压力场云图。结果表明，阀门前后的压差较大，且阀门下游出现负压。

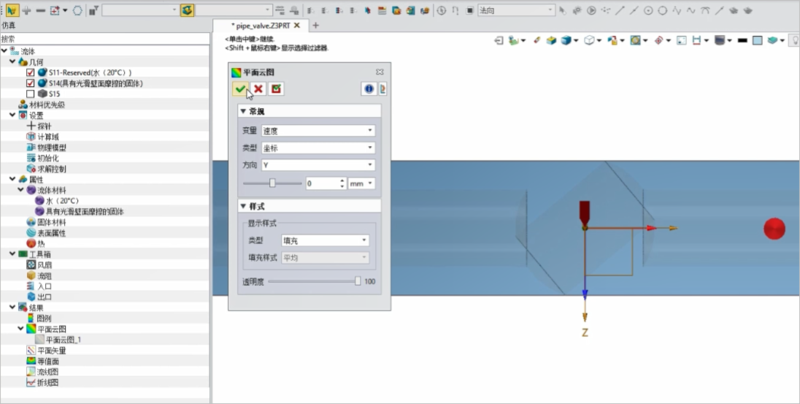

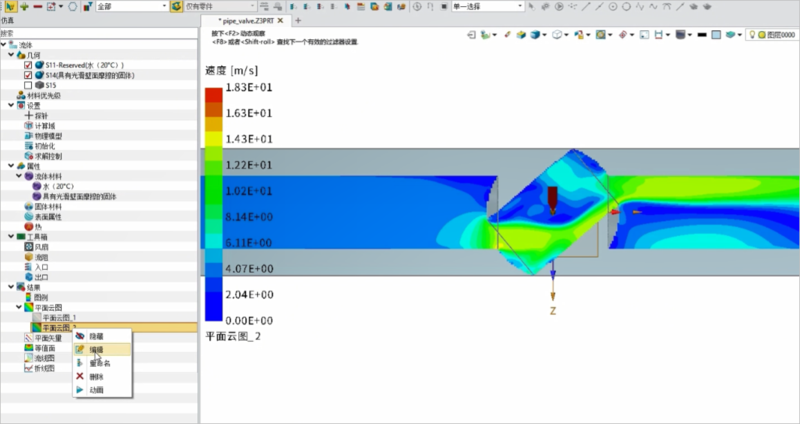

② 创建阀门中截面的速度场云图，结果表明，水流出阀体后靠近壁面的一侧流速较高，而另一侧的流速相对较低。

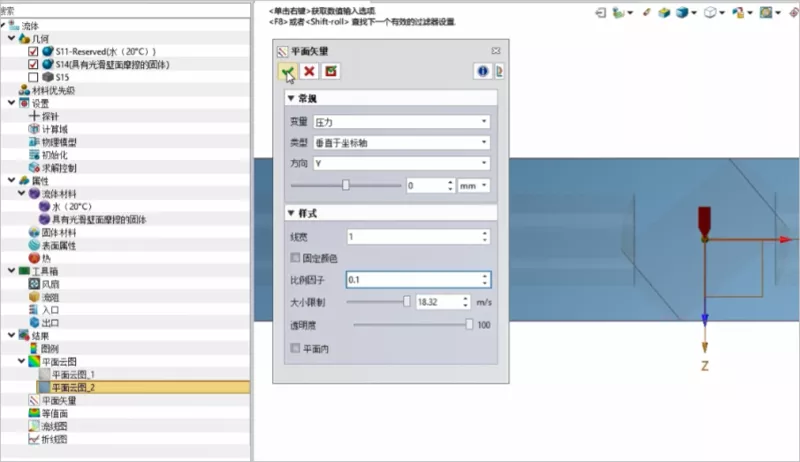

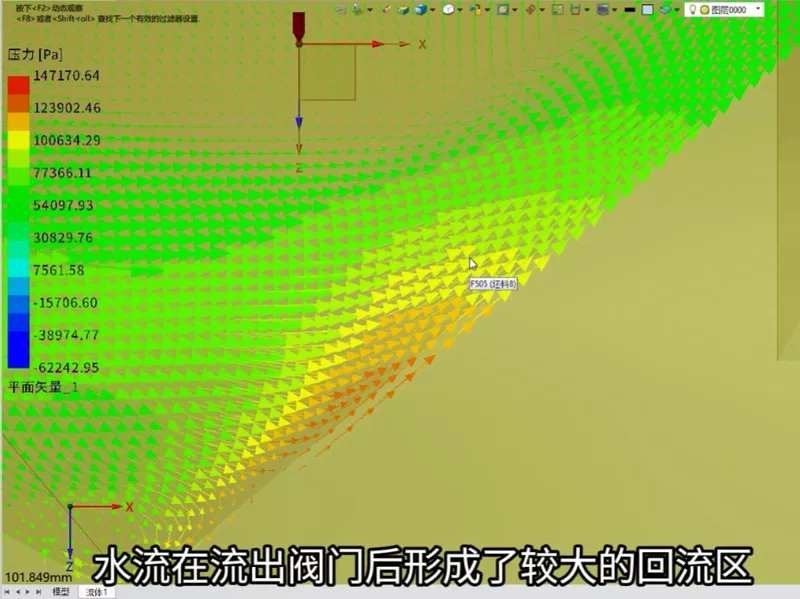

③ 通过创建矢量图能够更清楚看到阀门内部的水流方向。水流在流出阀门后，形成了较大的回流区。

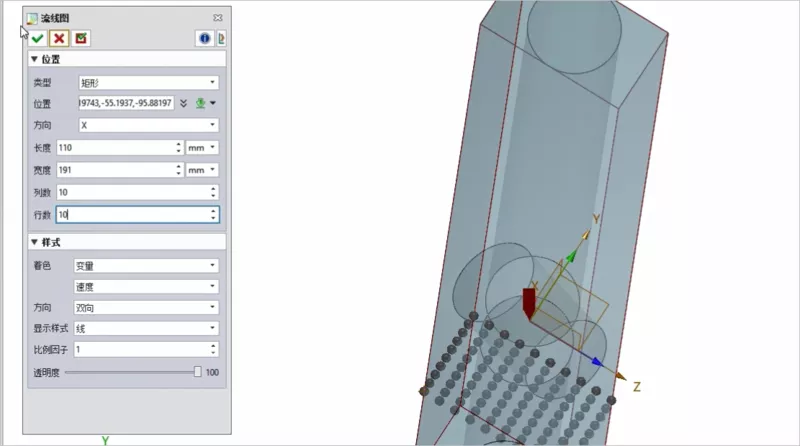

④ 通过创建水流的流线图，能更直观的看到水流的流动轨迹，识别阀门的回流区域。
