USB-HUB的设计心得

1. USB设备电源类型：USB设备分为自供电和总线供电两种。自供电设备不使用HSOT/HUB的电源，而是自身有电源供应；总线供电即指设备电源来自VBUS。

2. 总线供电设备功耗区分：对于总线供电的设备，根据功耗可区分低功耗设备和高功耗设备：

   • 低功耗设备：最大电源供电为100mA。
   • 高功耗设备：在设备枚举过程中配置供电为100mA，在正常使用过程中为500mA。
   • 自供电：根据手册，一般为默认每个端口为500mA。

3. USB HUB电流分配：根据USB规范，一个USB端口默认提供的最大电流为100mA。对于不自带电源供应的USB集线器（即总线供电集线器），它们通常不会提供超过4个端口，并且会为自己保留100mA的UBS

4. 高功耗设备电流请求：在设备枚举过程结束时，可以设置设备参数，特别是配置描述符，从而请求高达500mA的功率。这是从计算机端口可以预期的电流。

5. USB充电端口电流：除了标准的100mA和500mA之外，还有一些USB充电端口可以提供高达1.8A的电流，但这需要端口能够识别并允许这种高电流传输。

6. USB HUB的电流限制：总线供电的集线器在枚举后，VBUS 500mA会被平均分为五个单位负载（每个单位负载100mA），供给集线器内控制器和不可移除配置项以及下行四个外部端口，且总线供电的集线器只能给每个外部端口一个单位负载100mA。

这些规范确保了USB设备的兼容性和安全性，同时也限制了单个设备可以从USB端口获取的电流量，以防止过载和损害。

USB2514使用心得：

我使用EEPROM测试了不同的配置，基本上我可以设置集线器为自供电模式来使设备工作。我认为这是因为设备请求500毫安，而集线器报告每个设备最大100毫

安，所以Windows决定不启动设备

是的，你正在打破USB的“规则”，但要想成为“总线供电”并支持下游也是总线供电的设备（并且需要超过100毫安），唯一的办法就是撒谎，假装你是“自供电”。如果这是嵌入你自己的系统中，并且你能控制将要连接的设备，你可以这样做。如果你制造了一个这样的独立集线器，并试图销售它，你将无法通过USB认证。

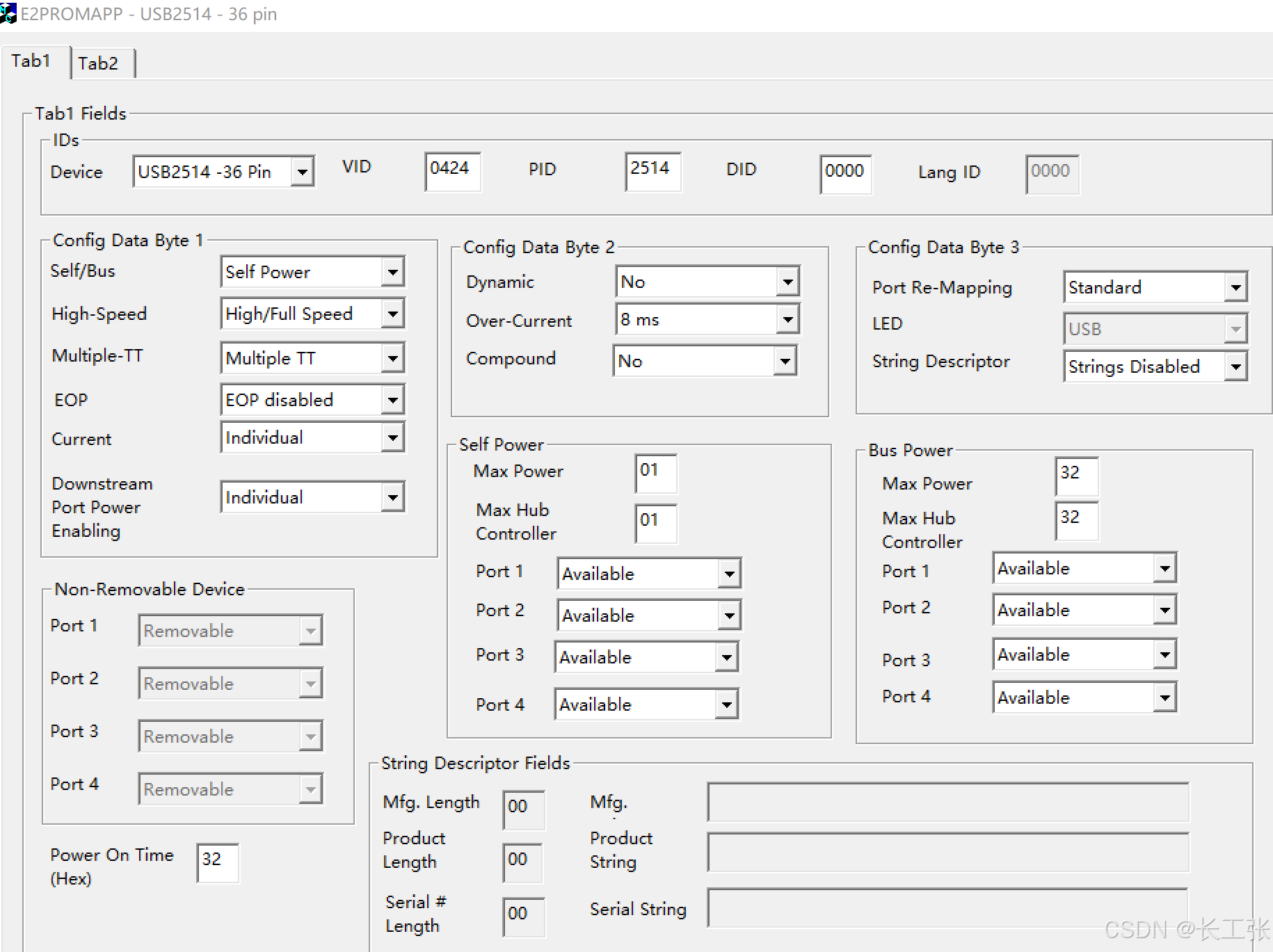

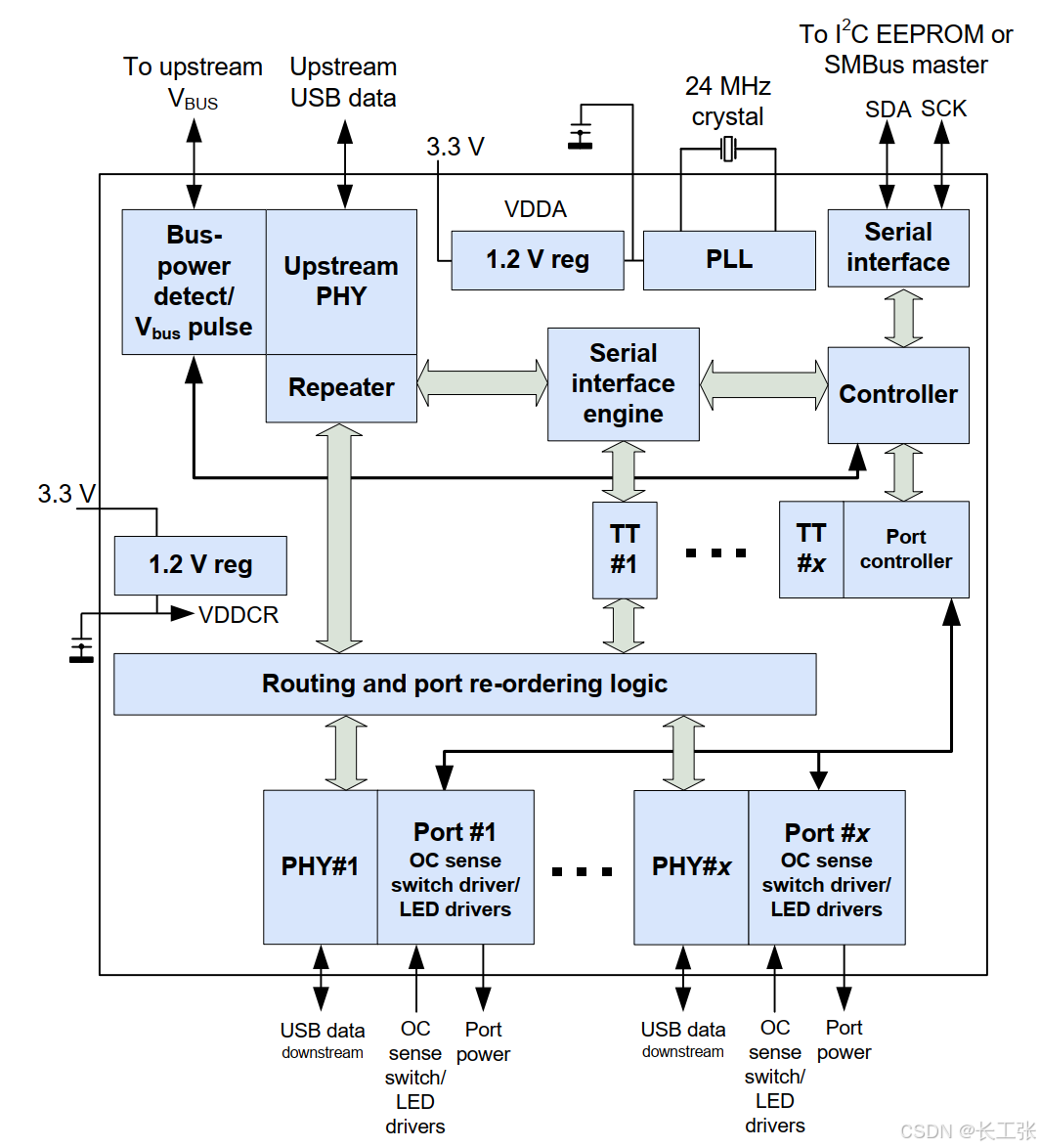

对于USB2514其支持自供电和总线供电运行，UBS2514有专用的软件，可根据需求对芯片进行设置。（其他得专芯片都有相对得可以进行设置）其中比较特殊的是

NON-REMOVABLE:不可移除设备，与HUB集成在一起，物理上不会分离的设备可以设置为不可移除设备，不可以移除设备会提高系统的效率，在枚举、电源管理等都有优势。

SELF-POWER:自供电，设置为自供电和BUS供电模式时候，系统的电源分配很管理不同，使用自供电每个端口限流为500mA,和实际测试一致。
