PCB元器件无法单独移动--节点设置问题

最新推荐文章于 2025-01-09 16:39:09 发布
最新推荐文章于 2025-01-09 16:39:09 发布
阅读量4.2k 收藏 3
点赞数
分类专栏： 常用开发软件使用技巧 文章标签： PCB器件移动
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/xuxudeta/article/details/122079513
版权

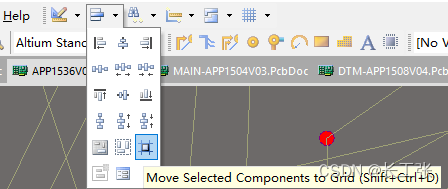

1.布局快捷方式中有



 2.选中几个器件后就可以左下角Manage Unions  of  Objects类似于word中的联合体，将多个对象联合，移动时候就一起移动。

3.选中器件，按下manage  uinons  of   objects后，所选器件联合后就无法单独移动了

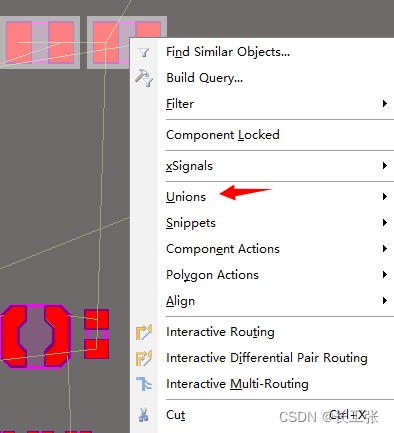

4.如何去除已经联合的器件，选中器件。右键点击Unions 。进入后有break  打破联合就行
