STM32 学习2 程序编写及GPIO调试

一、新建Project：

study1 ， 添加一个启动文件： STM32F10x.s（汇编的启动文件）。

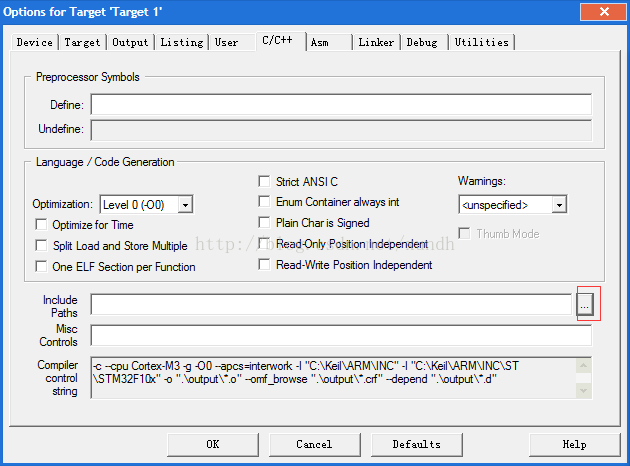

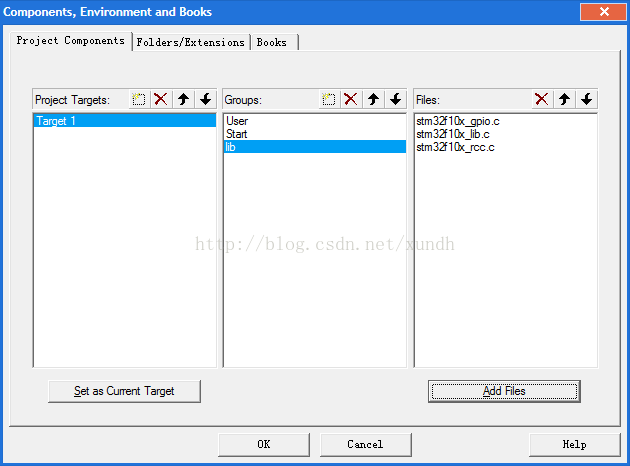

二、文件夹设置：

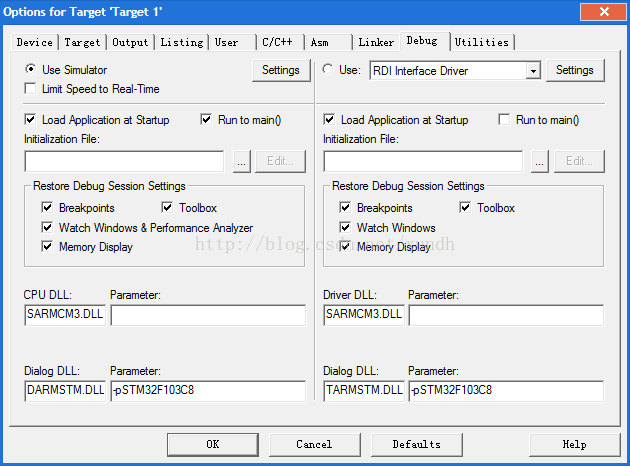

三、Options

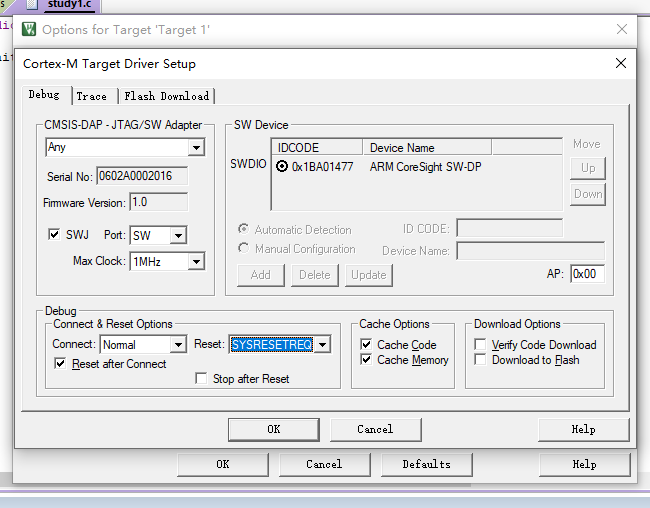

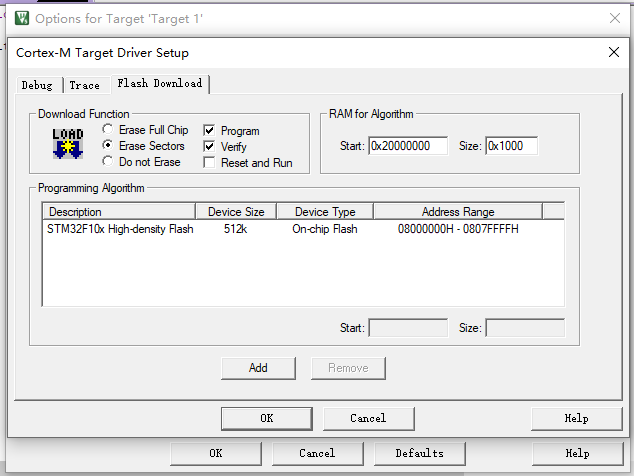

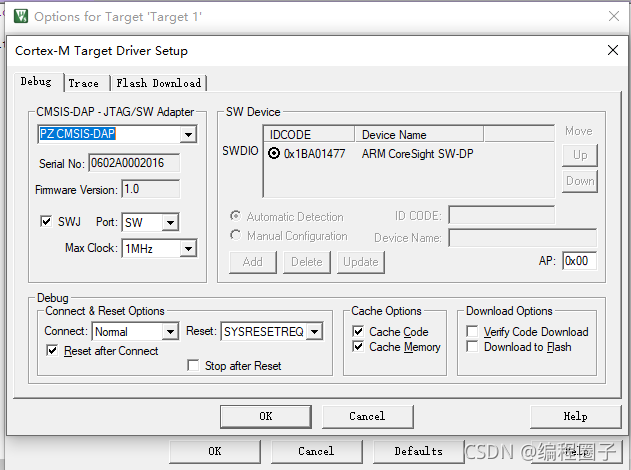

仿真器设置，我这里使用的时普中 arm 仿真器免驱版，开发板是普中 6806L STM32-F1开发板。



 设置后把开发板连接仿真器，再通过USB连接到电脑，点击keil的download按钮下载程序。

四、通用和复用功能I/O(GPIO和AFIO)

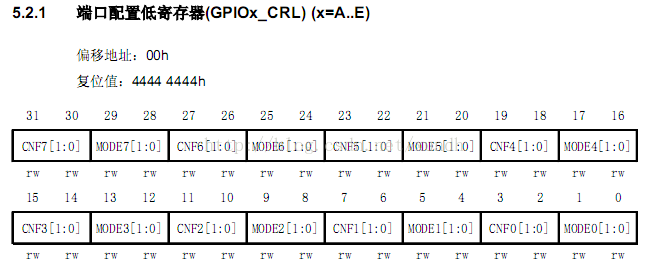

每个GPIO端口有两个32位配置寄存器。

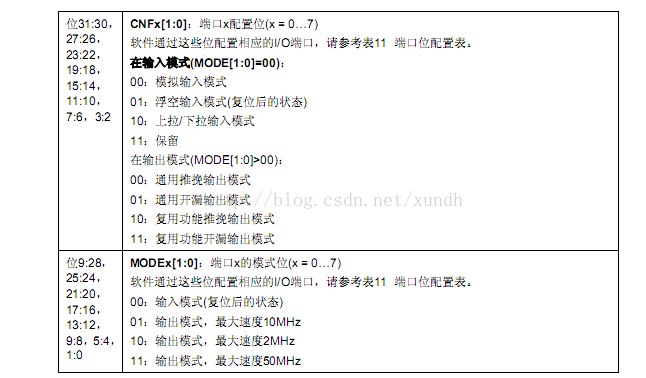

GPIO寄存器结构：

五、编写study1.c内容并编译调试

#include "stm32f10x_map.h"

int main()
{
   GPIOA->CRL = 0x00; //配置
   GPIOA->CRH = 0xffffffff;   //配置
   return(1);
}

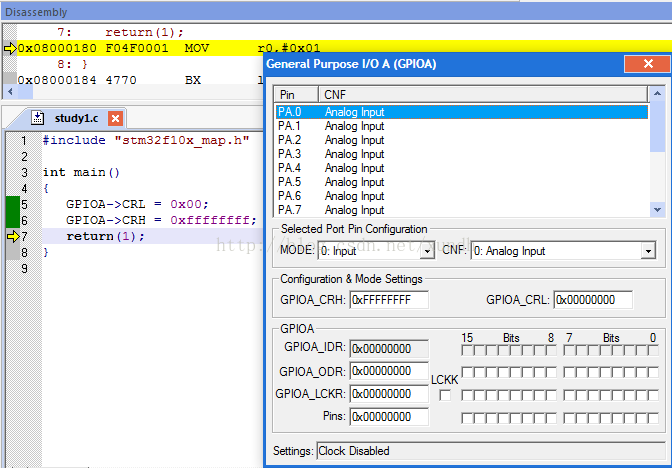

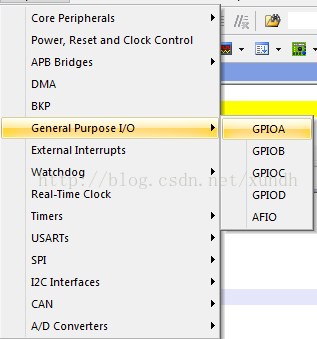

查看运行结果：
