蓝桥杯单片机-串行接口

一、简介

串行口控制寄存器SCON  （一般用01模式）

SM0	SM1	SM2	REN	TB8	RB8	TI	RI
0	1	0	1	0	0	0	0

        SM0和SM1设置工作方式；

SM0	SM1	功能	波特率
0	0	8位同步移位寄存器	晶振频率/12
0	1	10位UART	可变
1	0	11位	f/64  or  f/32
1	1	11位	可变

        SM2与多机通信有关，用不到赋0；

        REN使能；

        TB8与RB8是配合方式2和方式3使用的；

        TI为发送中断标志位，初始化时设置为0；

        TI=1时会向CPU发送(串口)中断请求，须在（串口中断服务函数中或if判断数据发送完成后手动置0）。数据发送完成后TI会被自动置1；（串口中断服务函数一般用来对发来的数据进行处理）

        RI同理



二、应用

1、将AUXR的地址赋值给某变量

sfr AUXR=0X8E;    //NOTES:sbit是位操作，用于将某个sfr中具体位赋值给一个变量

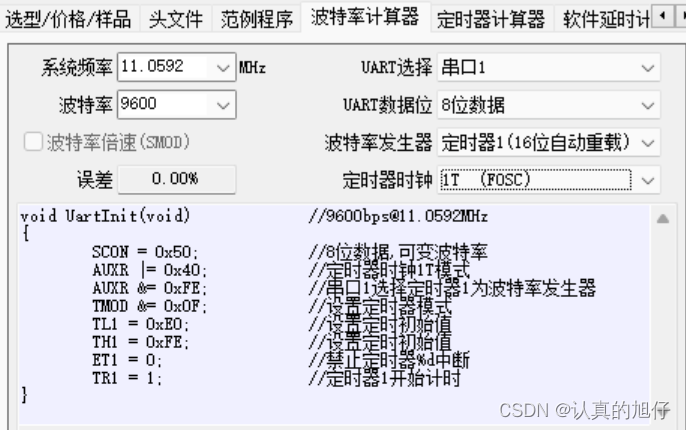

2、用STC-IAP软件生成串口波特率发生函数（默认数据即可，无需更改）

3、手写相关函数（3个）

void SendBit(unsigned char i)
{
	SBUF=i;
	while(TI==0);
	TI=0;
}

void SendString(unsigned char *i)
{
	while(*i!='\0')
	{
		SendBit(*i++);
	}
}

unsigned char ReserveBit(void)
{
	unsigned char num=0;
	while(RI==0);
	num=SBUF;
	RI=0;
	return num;
}


char putchar(char i)
{
	SendBit(i);
	return i;
}

NOTES:

1、SBUF数据传输

 通过KEIL直接给SBUF赋值（单片机发送）；通过串口调试助手给SBUF赋值（单品机接收）；
            若TI=0，则单片机会不断的发送数据。
            若RI=0，则单片机会不断的接受数据。

        （二者没有冲突，SBUF有两个地址，一个存将发送的数据，一个存接收到的数据）

数据的发送通常采用查询的方式（if），而数据的接收常采用（串口）中断。

2、SBUF写入数据

        SBUF可以写入16进制的数据（如SBUF=0X01）,也可以写入ASKLL码（如SBUF='A'）

        若令SBUF=55，则MCU会将55判断为10进制，然后转化成16进制发送。

        若想直接发送十进制的数据，可以将十进制数据赋值给变量，然后加上ASKLL码的0，如SBUF=dat+'0'

3、关于发送字符串

• 定义的字符数组应为unsigned char或char类型的数据。
• 发送的格式为：SendByte("hello");



▲文中不足之处请大家指正
