蓝桥杯单片机-外部中断

一、简介

有三个寄存器与中断相关（IE、IP、TCON），主要是应用IE和TCON寄存器

1、  IE寄存器:

中断允许寄存器，字节地址为A8H，可以位寻址

EA: 全局中断允许位	为1时-允许全局中断控制
ET2: 定时器/计数器2中断允许位	1-允许T2中断
ES: 串行口中断允许位	1-允许串行口中断
ET1: 定时器/计数器1中断允许位	1-允许T1中断
EX1: 外部中断1中断允许位	1-允许外部中断1中断
ET0: 定时器/计数器0中断允许位	1-允许T0中断
EX0: 外部中断0中断允许位	1-允许外部中断0中断

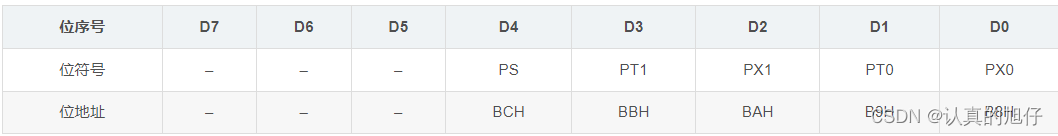

2、IP寄存器:

中断执行优先级寄存器，字节地址为B8H，可以位寻址

PS: 串行口中断优先级控制位	PS=1,串行口中断定义为高优先级中断. PS=0,串行口中断定义为低优先级中断.
PT1: 定时器/计数器1中断优先级控制位	PT1=1时,定时器/计数器1中断定义为高优先级中断. PT1=0时,定时器/计数器1中断定义为低优先级中断.
PX1: 外部中断1中断优先级控制位	PX1=1时,外部中断1定义为高优先级中断. PX1=0时,外部中断1定义为低优先级中断.
PT0: 定时器/计数器0中断优先级控制位.	PT0=1时,定时器/计数器0中断定义为高优先级中断. PT0=0时,定时器/计数器0中断定义为低优先级中断.
PX0: 外部中断0中断优先级控制位.	PX0=1时,外部中断0定义为高优先级中断. PX0=0时,外部中断0定义为低优先级中断.

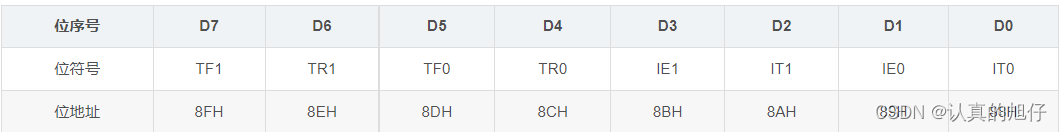

3、TCON寄存器:

定时器/计数器 和 外部中断 控制寄存器.字节地址为88H,可以位寻址.

IE1: 外部中断1请求标志位	IT1=0时,为低电平电平触发方式,每个机器周期采样INT1引脚,若INT1脚为高电平,则置1;否则IE1清0. IT1=1时,为下降沿触发方式,当第一个机器周期采样到INT1为低电平时,将IE1置1;    表示外部中断1正在向CPU请求中断.当CPU响应,转向中断服务程序时,IE1由硬件清零.
IT1: 外部中断1触发方式选择位.	IT1=0时,低电平触发 IT1=1时,下降沿触发
IE0:	外部中断0请求标志位,功能和用法同IE1.
IT0:	外部中断0触发方式选择位,功能和用法同IT1.
TF1  TR1  TF0  TR0	与定时器相关



 二、应用

一般需要用到IP寄存器中的EA、EX0、EX1，以及TCON寄存器中的IE0、IE1

//中断设置函数
void EXTI0_Init(void)
{
	IT0=1;//下降沿触发
	EX0=1;//外部中断0中断允许    enable external 0
	EA=1;//总中断允许
}


//中断服务函数
void EXTI0_Sever(void) interrupt 0
{

}

NOTES:

1、开发板中：S5--P32/INT0    S4--P33/INT1

2、外部中断0的中断号是0，外部中断1的中断号是2
