《可解释人工智能公开课》—by 同济子豪兄 第三章CAM算法笔记

目录

CAM算法

CAM算法的精妙之处

CAM算法的缺点

SqueezeNet

Machine learning到Machin teaching

---

CAM算法

弱监督：用分类数据集去训练定位模型

图1 不同标签下 网络关注的特点

CAM算法的精妙之处

1. 对深度学习实现可解释性分析、显著性分析
2. 可扩展性强，后续衍生出各种基于CAM的算法
3. 每张图片、每个类别，都能生成CAM热力图
4. 弱监督定位︰图像分类模型解决定位问题
5. 潜在的“注意力机制”
6. 使得Machine Teaching成为可能

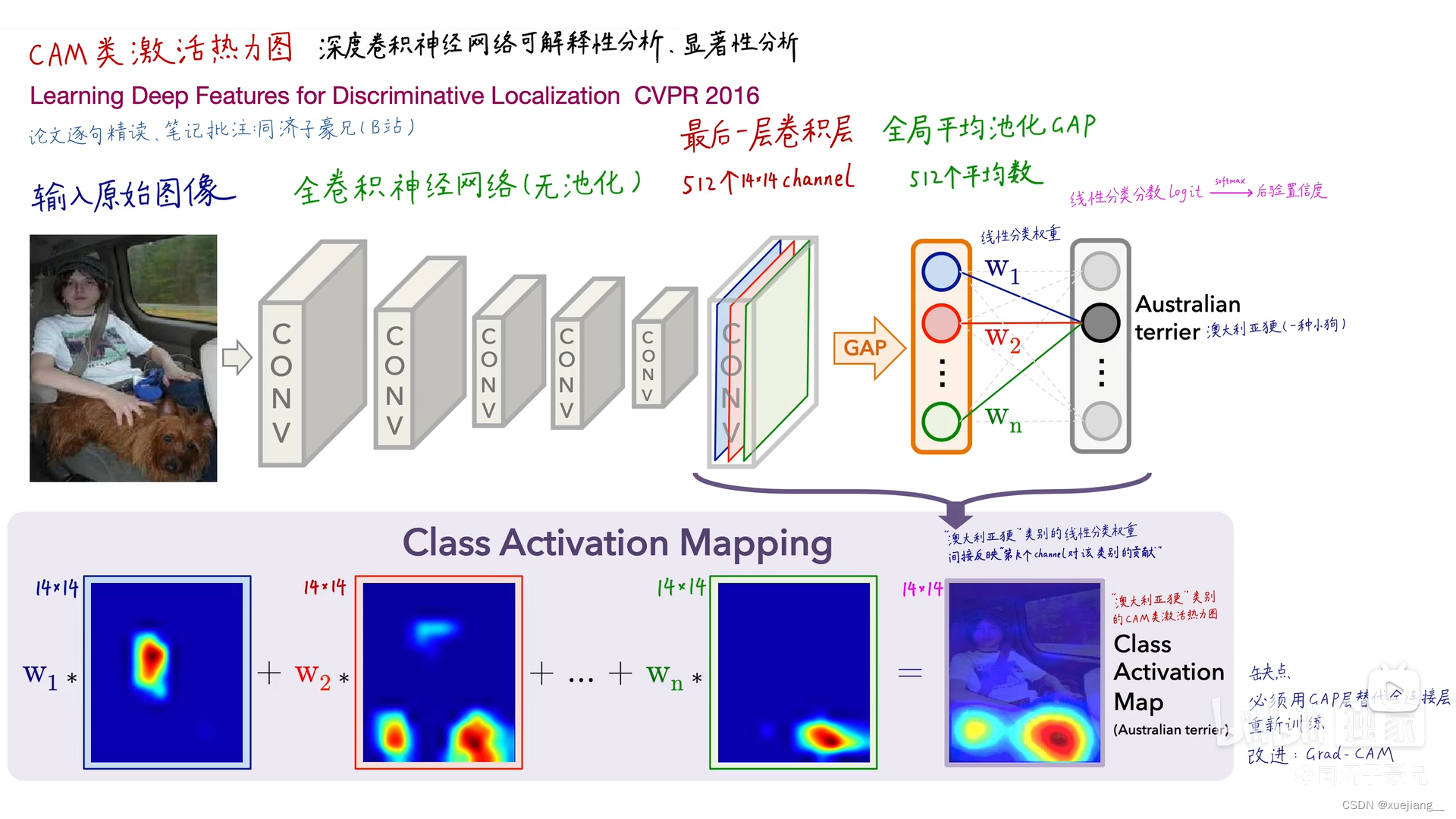

图2 CAM流程图

无池化，池化是将大的featuremap变成小的featuremap的一种操作，称之为下采样

最大池化（更常用）：挑出当前窗口中最大的值，正负也表大小；

平均池化：取当前窗口的平均指

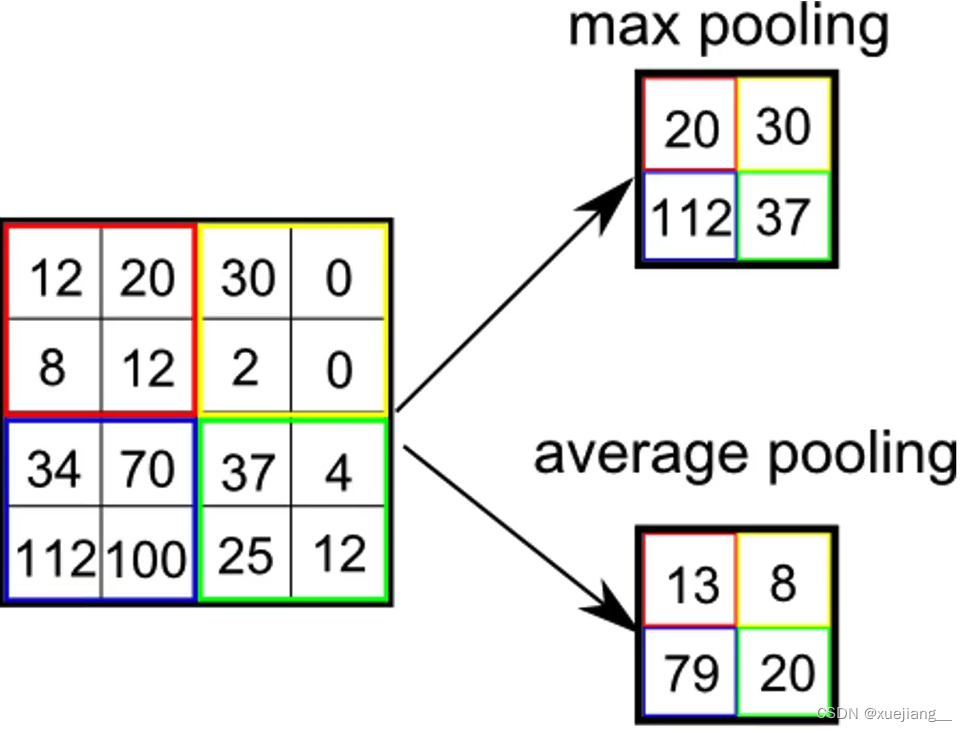

图3 最大池化和平均池化

池化的作用：

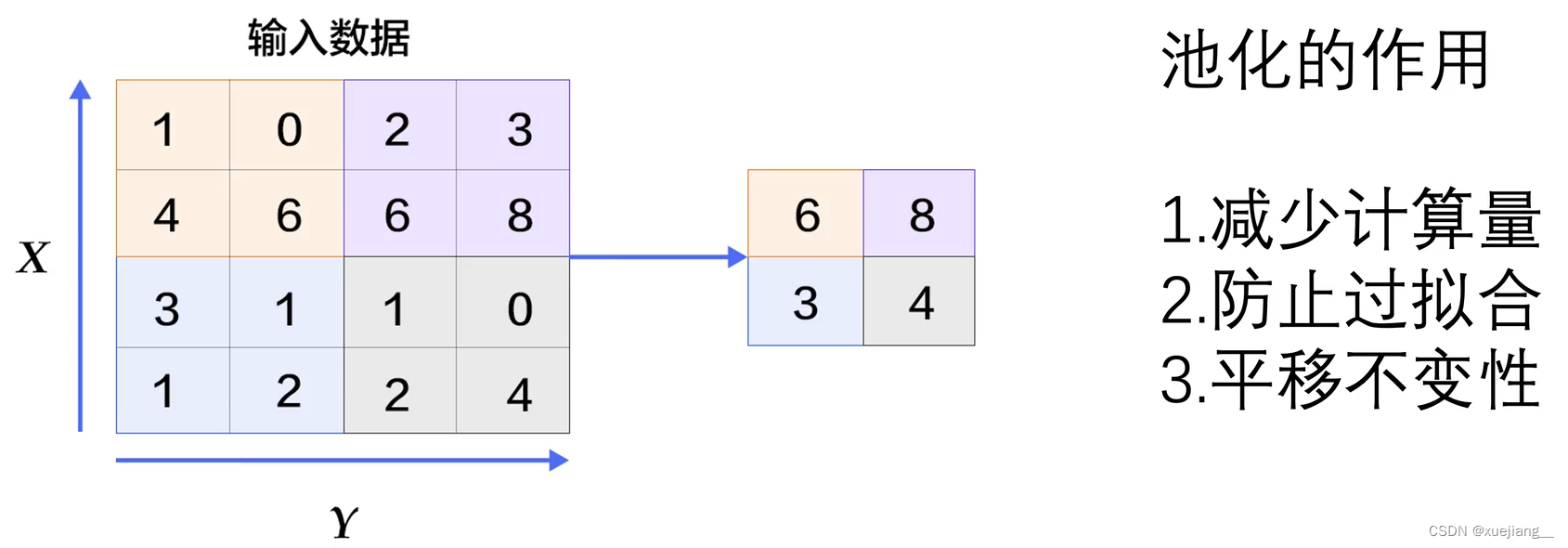

图4 最大池化

1. 大的featuremap变成小从featuremap，从根本上减少了数据信息，减少计算量
2. 小图中保留了图片的根本特征，减少其他因素的干扰，起到了防止过拟合的作用
3. 对图片中元素的位置信息不敏感，即使把原图中的物体向左搬移，在一样的窗口取得的最大值仍相同，故称为平移不变性；但正因此，失去了空间位置信息——丢失了长宽方向的位置信息，所以在热力图中，不使用带池化的卷积神经网络

全局平均池化可以取代全连接层

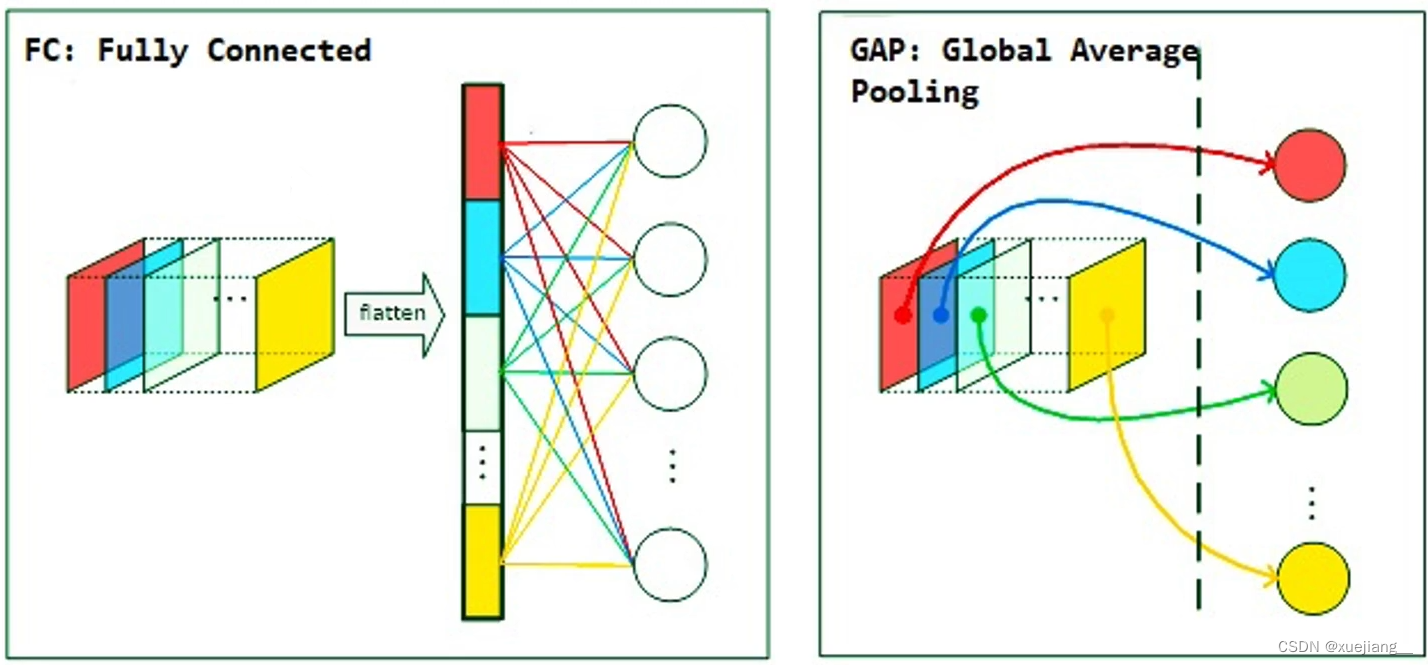

图5 全连接层和全局平均池化

512×14×14变成512（个元素）

（如果将vgg16中的全连接层换成全局平均池化，效果怎么变换呢？反正会更经济）

全局平均池化(GAP)取代全连接层减少参数量、防止过拟合而且每个GAP平均值，间接代表了卷积层最后一层输出的每个channel

CAM算法中，必须有GAP层否则无法计算每个channel的权重，如果没有GAP层，需把全连接层替换为GAP再重新训练模型

CAM算法的缺点

1. 必须得有GAP层，否则得修改模型结构后重新训练
2. 2.只能分析最后一层卷积层输出，无法分析中间层

以上可以问题可以由GradCAM解决

SqueezeNet

轻量化网络：无需加权求和，只需要一次前向传播，直接得到类别的热力图

 图6 SqueezeNet

Machine learning到Machin teaching

细粒度识别：分辨不同鸟的种类

通过AI的指导去学习鸟类知识（比如xx种类的特点在xx）

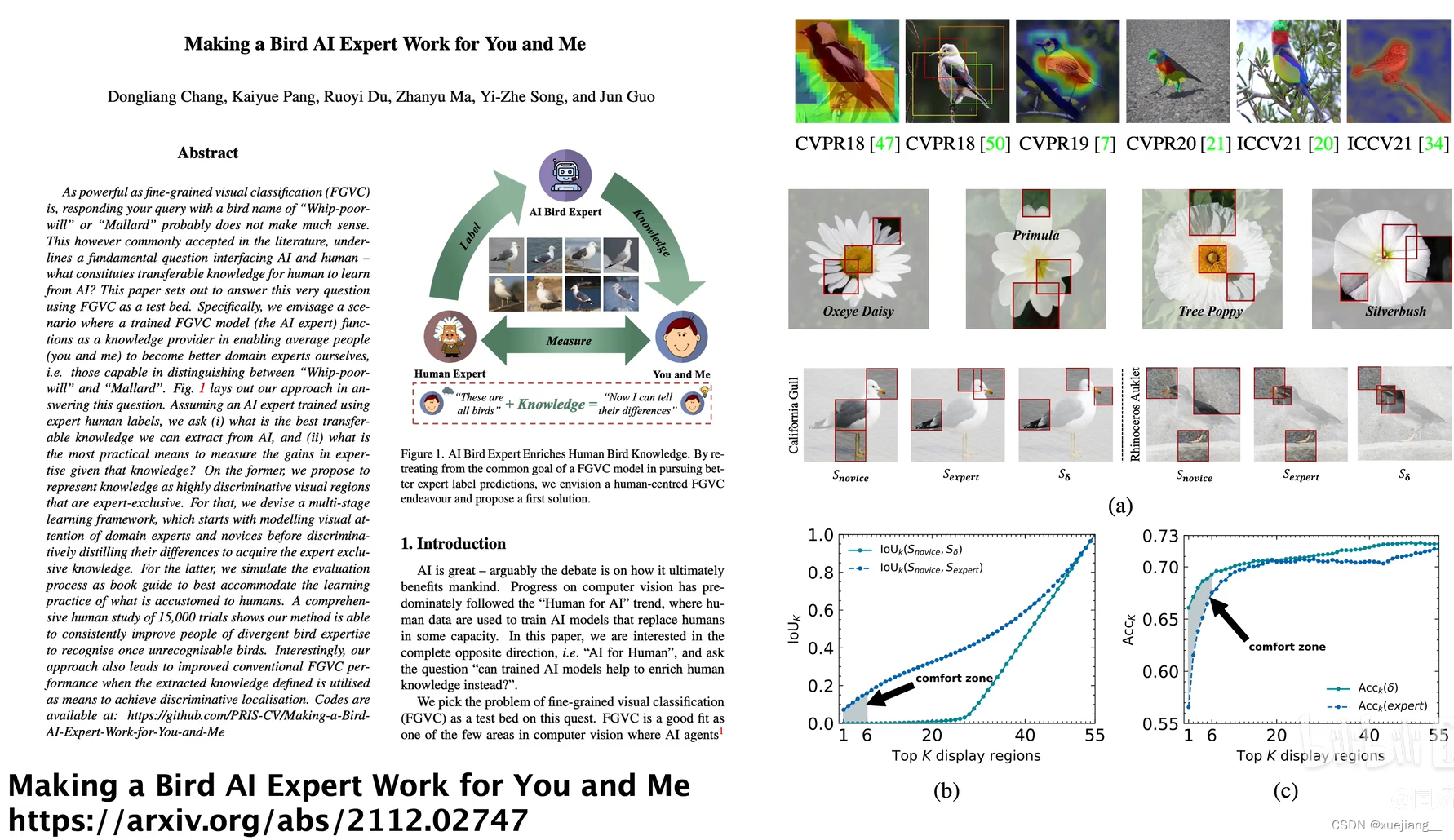

 图7 关于鸟类的细粒度识别
