以太网交换原理简解

一、网络设备

交换机，集线器，路由器，无线AP，无线控制器

其中交换机是由网桥、集线器一步步发展而来

二、园区网的三层架构

接入层，汇聚层，核心层（由外到内）

ps：另有一些还具有第四层出口层

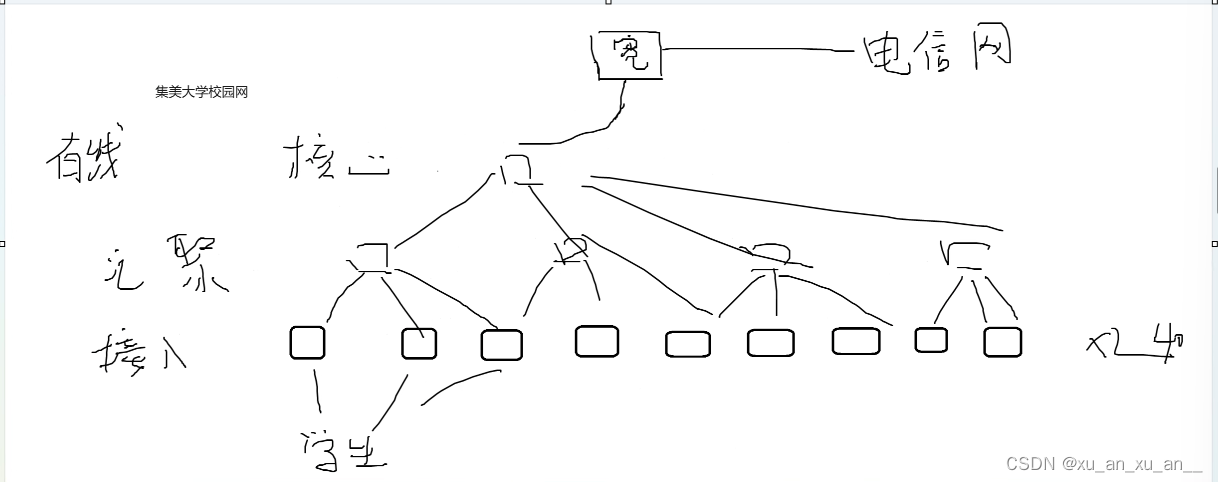

 （园区网的三层架构）

 三、以太网

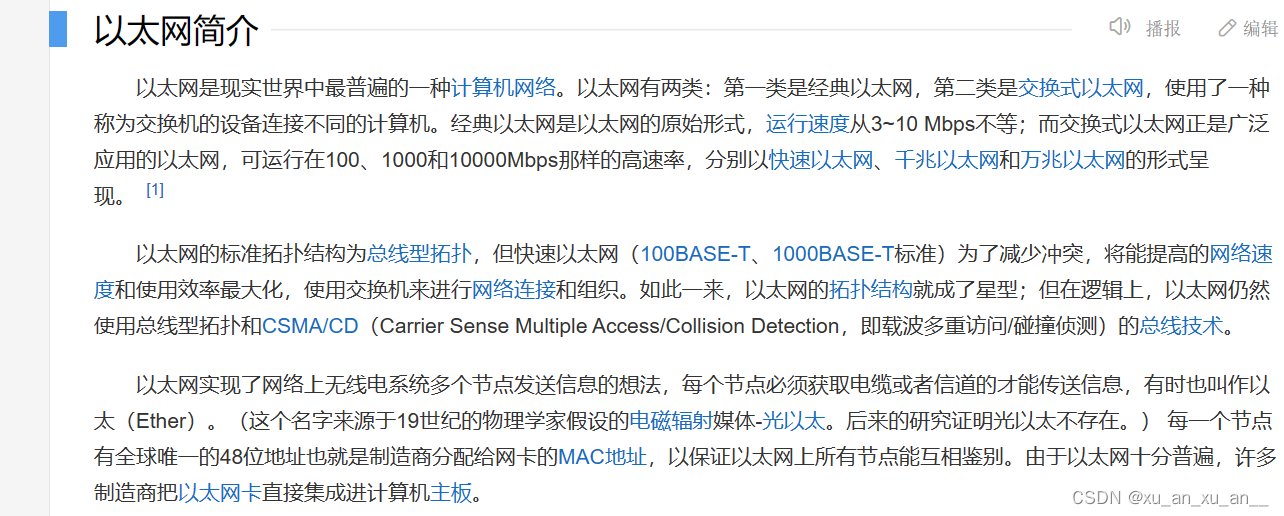

定义：以太网是一种计算机局域网技术。IEEE组织的IEEE 802.3标准制定了以太网的技术标准，它规定了包括物理层的连线、电子信号和介质访问层协议的内容。以太网是应用最普遍的局域网技术，取代了其他局域网技术如令牌环、FDDI和ARCNET。

总结：是一种局域网技术而不是一种网络！！

 （摘自百度百科）

 关于冲突域与广播域：

1、集线器：所有接口属于同一个冲突域与广播域

2、交换机：交换机接口分割冲突域，但所有接口属于一个广播域

3、路由器：接口分割冲突域与广播域

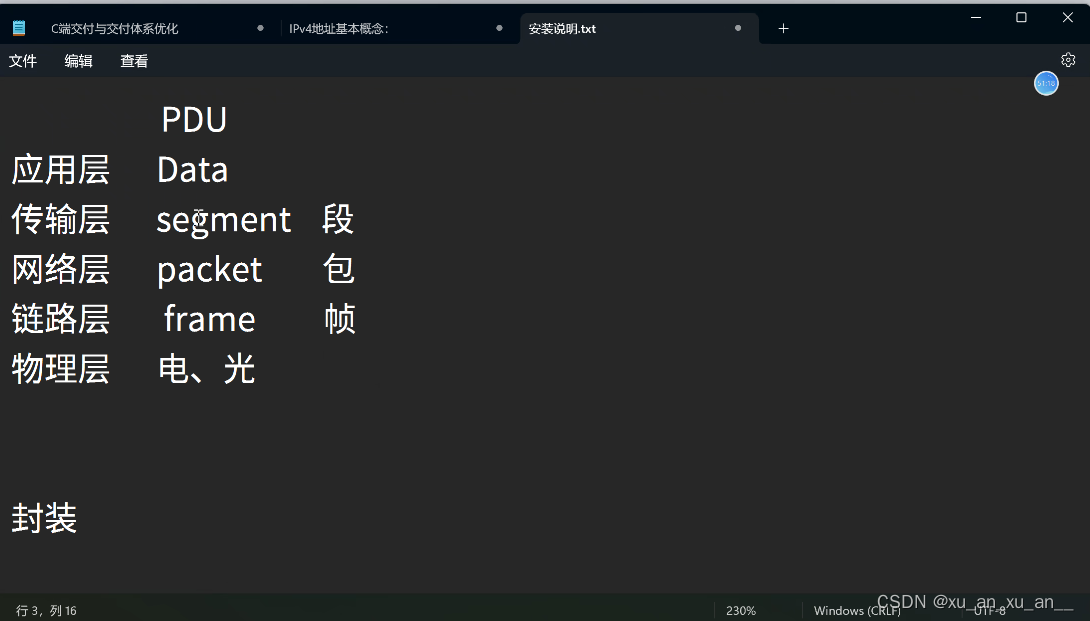

TCP/IP五层模型对数据的封装：

通过MAC帧判断单播组播广播：

1、单播展开成二进制：......0：.......

2、组播展开成二进制：......1：.......

3、广播形式：FF:FF:FF:FF

交换机：

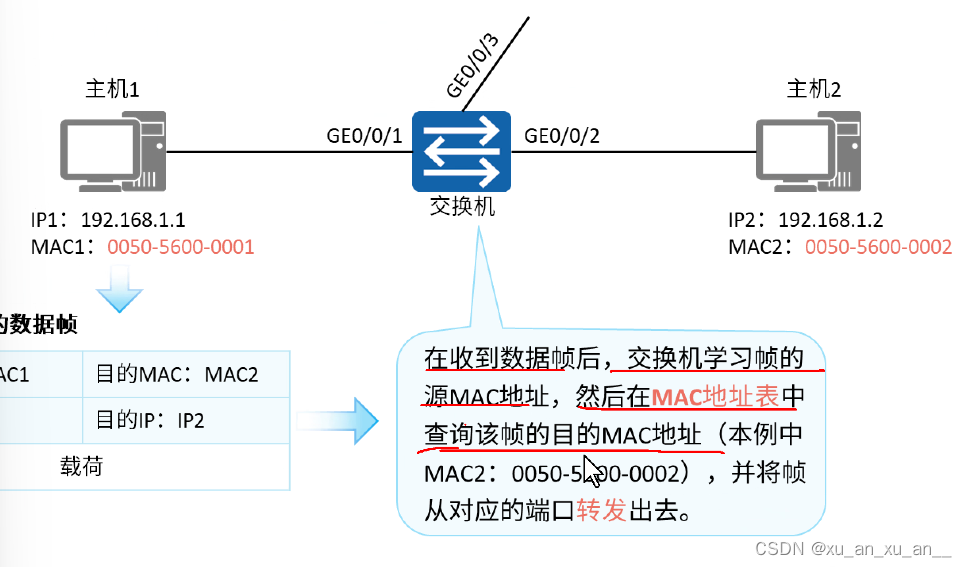

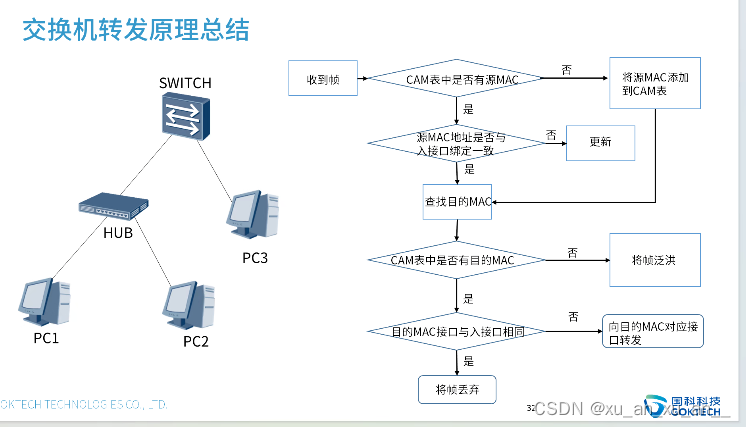

交换机工作原理：交换机默认任务数据的目标连在自己的某个接口下，因此收到数据后会有以下的三种情况。另外，交换机对MAC表的操作为学习帧的源MAC地址。

1、收到未知单播帧后，MAC地址不在MAC地址表内，因此进行泛洪

2、收到已知单播帧后，经查表在MAC地址表内，进行精准转发

3、收到某单播帧后，发现该单播帧的转发目的地的路线会进行折返，则会丢弃该单播帧

STP协议：交换机会使用STP协议用于多交换机互联来避免环路，实现机制为阻塞交换机环路的端口，STP协议不适用于大流量、极低延时、极高可用性的数据中心环境

VLAN三种接口：

1、access：只能属于1个VLAN ，  一般用于连接计算机端口 ， 只发送untagged帧（未打上标签的帧）

2、Trunk：可以允许多个VLAN通过,可以接收和发送多个VLAN 报文,一般用于交换机与交换机相关的接口。

3、Hybrid：可以允许多个VLAN通过，可以接收和发送多个VLAN 报文，可以用于交换机的间连接也可以用于连接用户计算机。

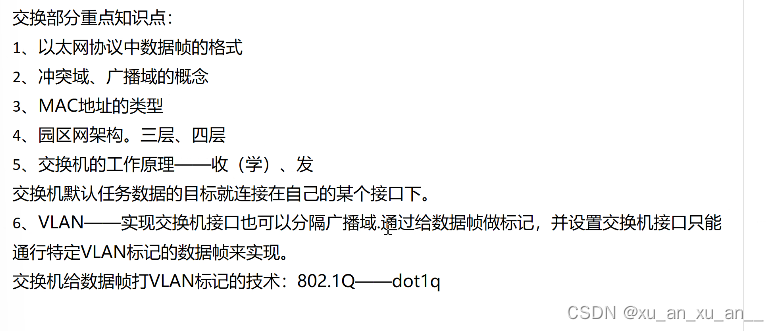

 四、总结：
