NR PDCCH CCE to REG 交织图解

协议章节

具体协议在38.211 的7.3.2.2
7.3.2.2 Control-resource set (CORESET)

求解交织结果，一般有两种方式：
①通过公式直接用方程求解
②通过行进列出的图表法

通过交织公式求解

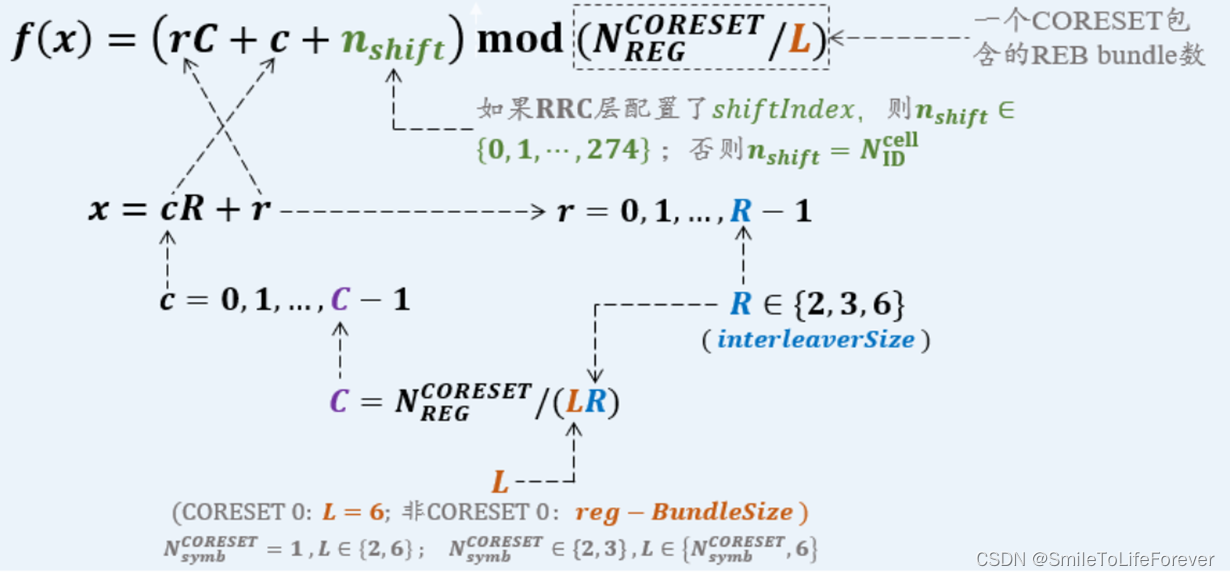

交织公式

解释：
R：交织深度，其实就是交织的行数
C：交织列数
L：regbundle size，一个bundle所包含的reg 数量
N_REG_CORESET: 整个coreset 在所有持续symb的总REG 数量
N_REG_CORESET/L: 总的regbundle 数量

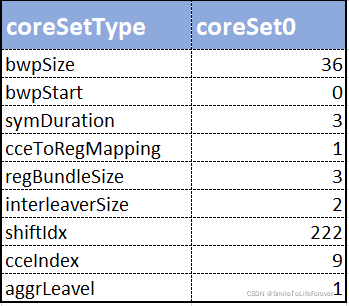

假定有如下已知配置信息

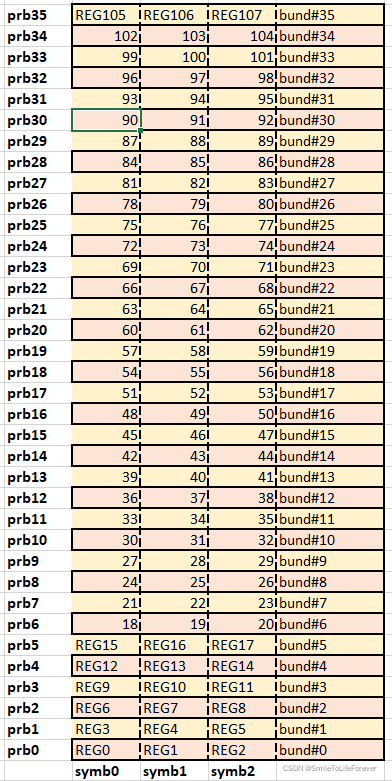

整个coreset的时频资源格

说明：
最左边一列是prb index系数，下边是symb index，最右边是bundle index。
这里一个bundle 由3个REG 组成。

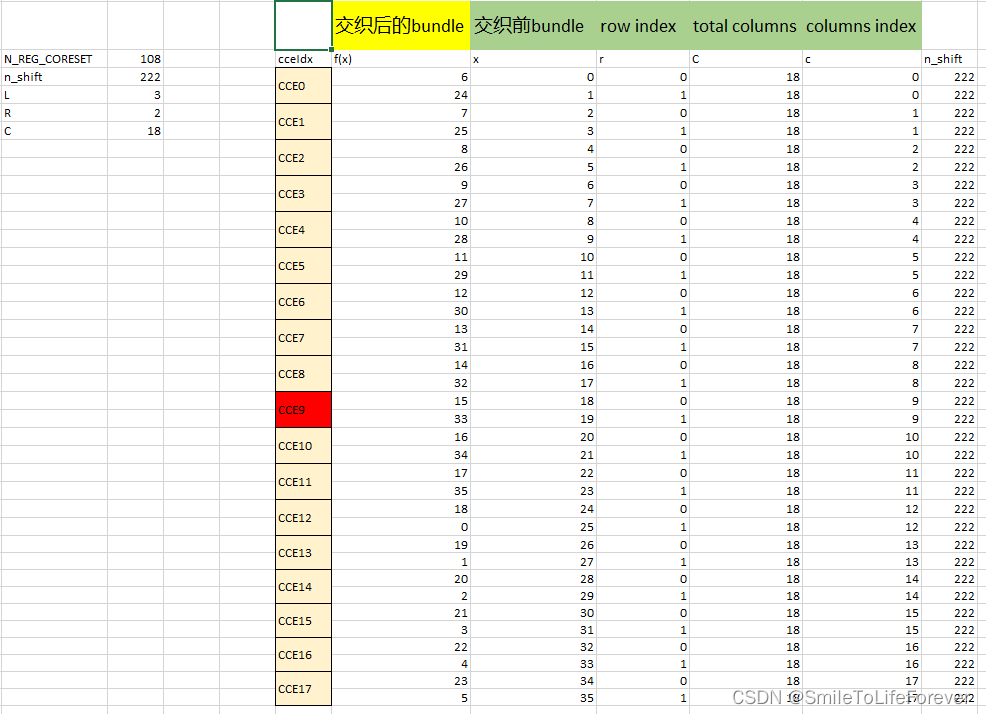

用excel 列表求解
①首先确定x的取值：
因为x就是bundle 的系数，此例子的范围就是bundle#0~bundle#35
②确定r的取值，r就是行数，所以取值是0,1
③确定c的取值，c为列数，可以通过公式
x=cR+r，反解出r的值
最后通过：
f(x)=(rC+c+n_shift)mod(N_REG_CORESET/L)直接得出结果如下：

由cceIndex = 9，aggrLeavel = 1, 可知：
最后对应的bundle是bundle#15, bundle#33

行进列出图表法

首先计算总的regbundle 数：
total_bundles = N_REG_CORESET / L = 108/3 = 36
R = 2; //2行
C = total_bundles/R = 18, //18列

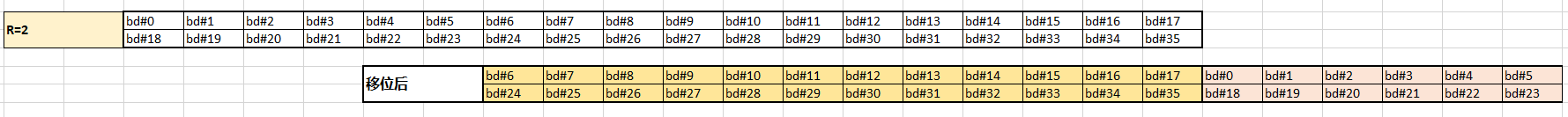

2行18列：

因为n_shift = 222;

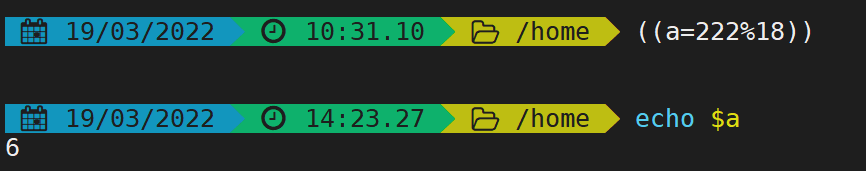

mod(222, 18) = 6

所以循环移位6列得到：

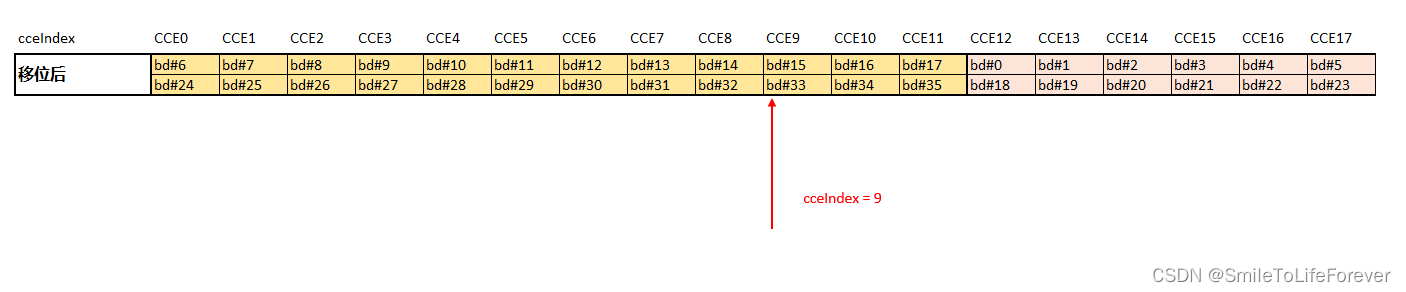

cceIndex = 9，从下图红线位置开始取对应的bundle

总结：
通过公式直接解方程计算跟行进列出的图表形式得出的结果一致。
