1、开发环境

硬件：野火挑战者开发板STM32H743IIT6
软件版本： CubeMX 6.7.0 STM32CubeH7 Firmware Package V1.11.0 / 04-Nov-2022

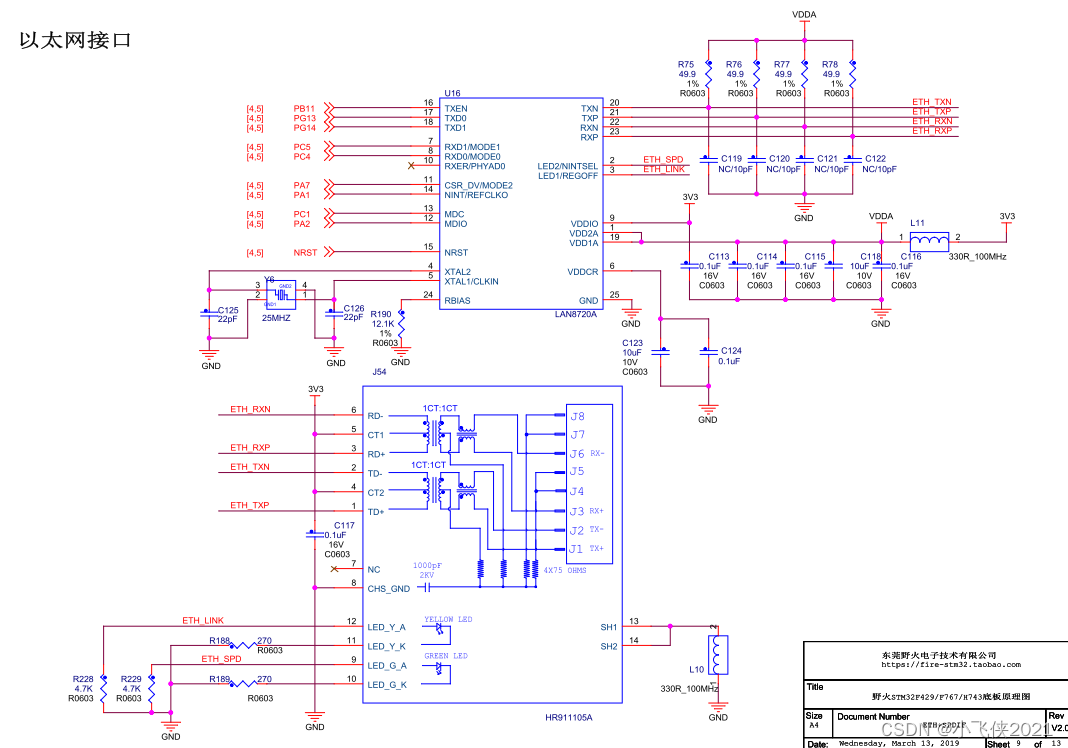

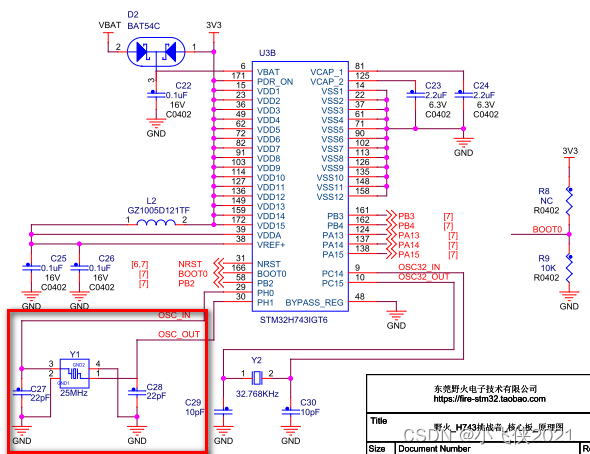

原理图：
在这里插入图片描述

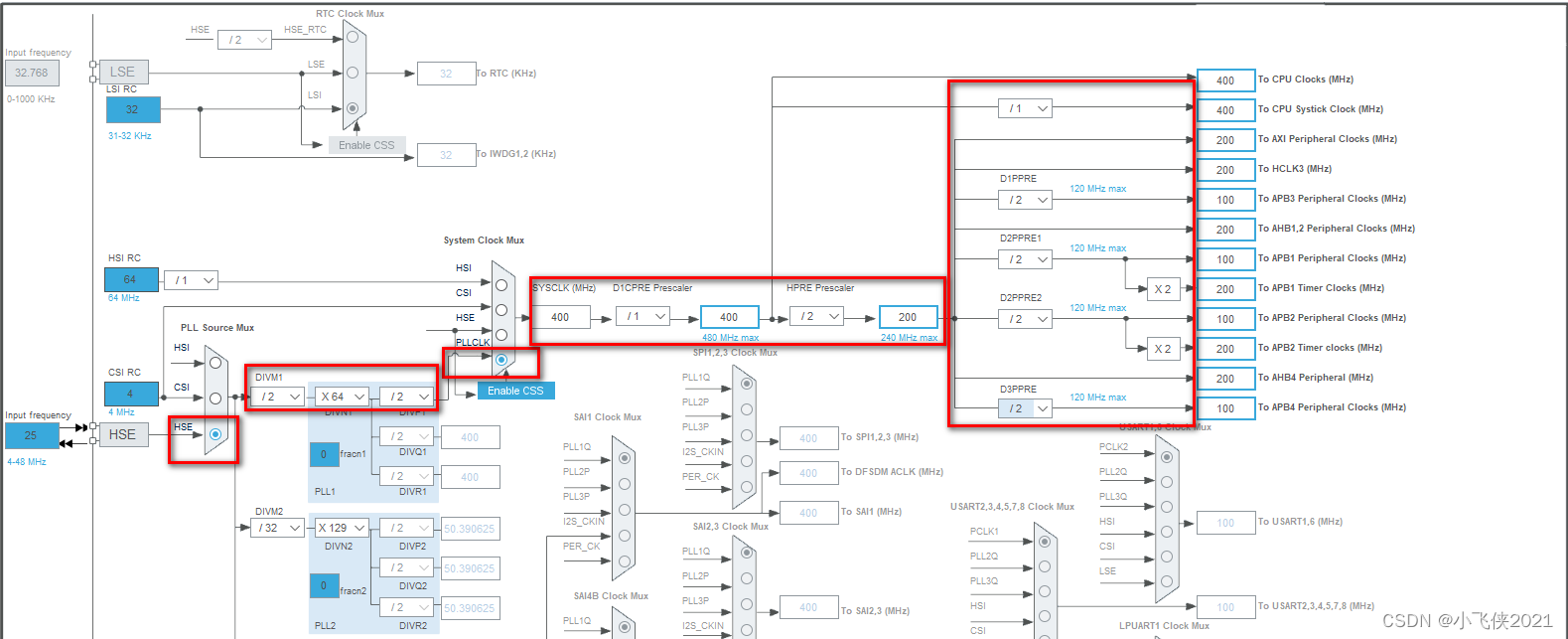

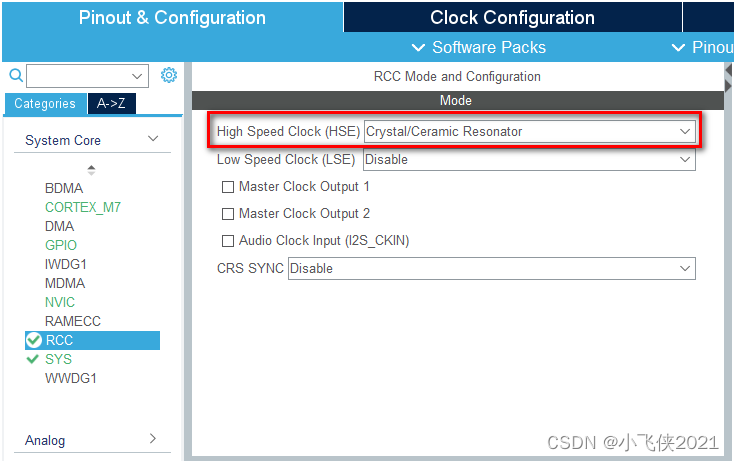

2、配置时钟

在这里插入图片描述
时钟树参数仅供参考
时钟参数

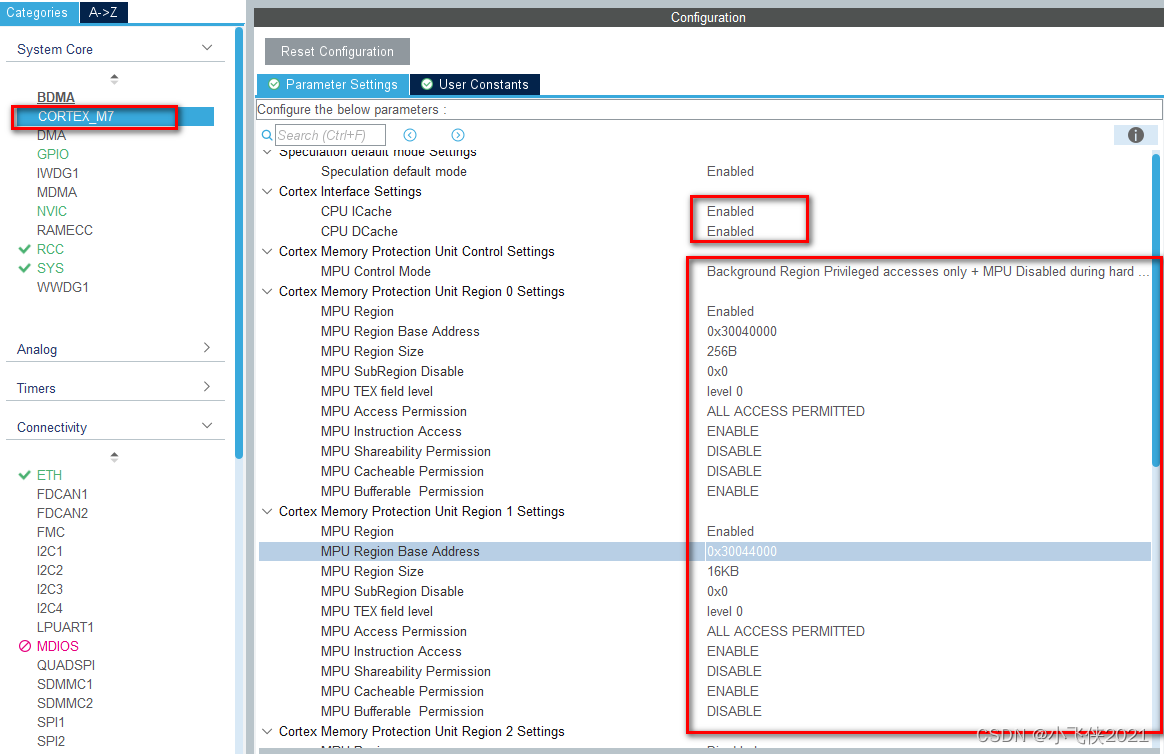

3、配置MPU

MPU配置需要查相关资料，一知半解
在这里插入图片描述

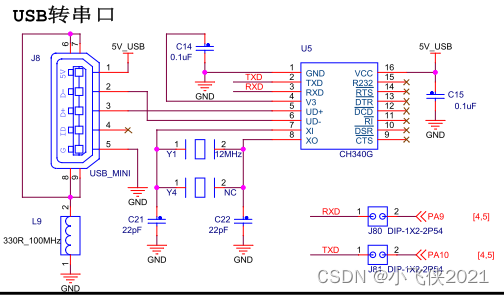

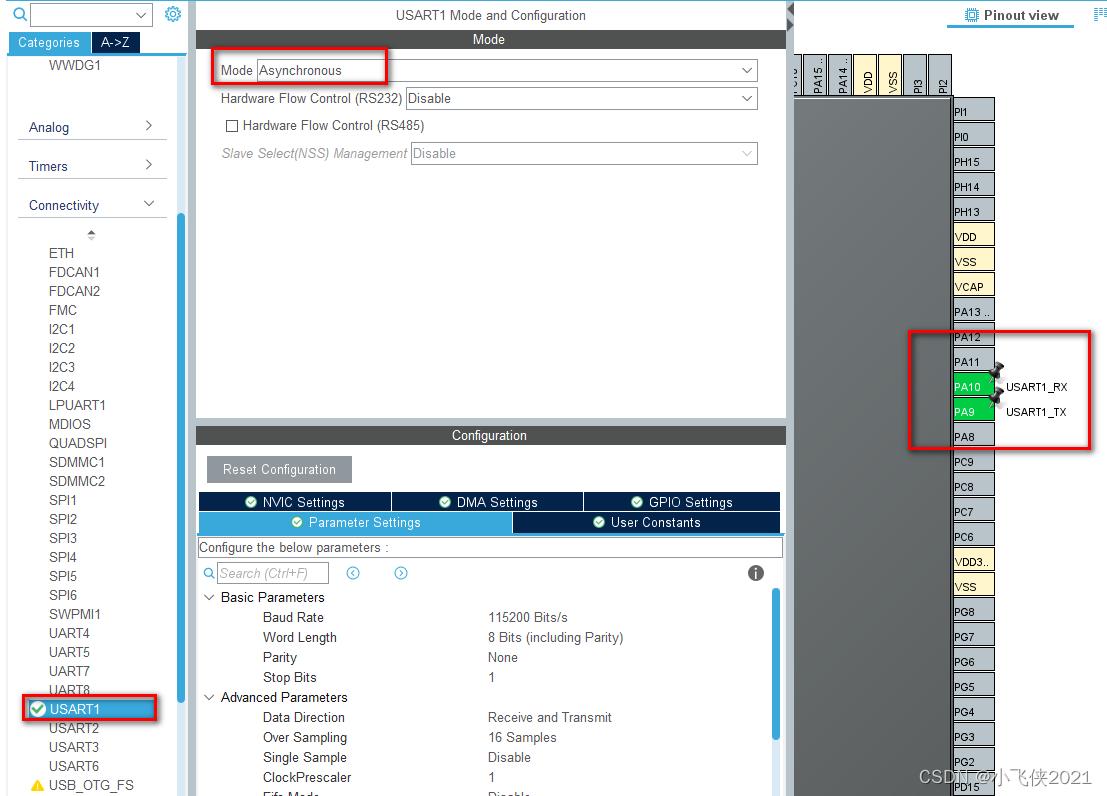

4、配置调试串口

修改GPIO与硬件原理图对应，串口参数默认
在这里插入图片描述

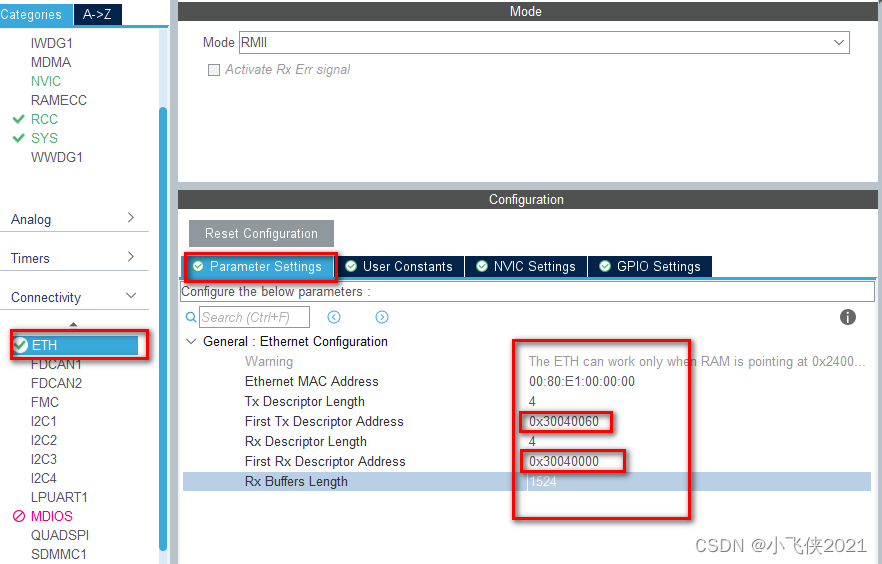

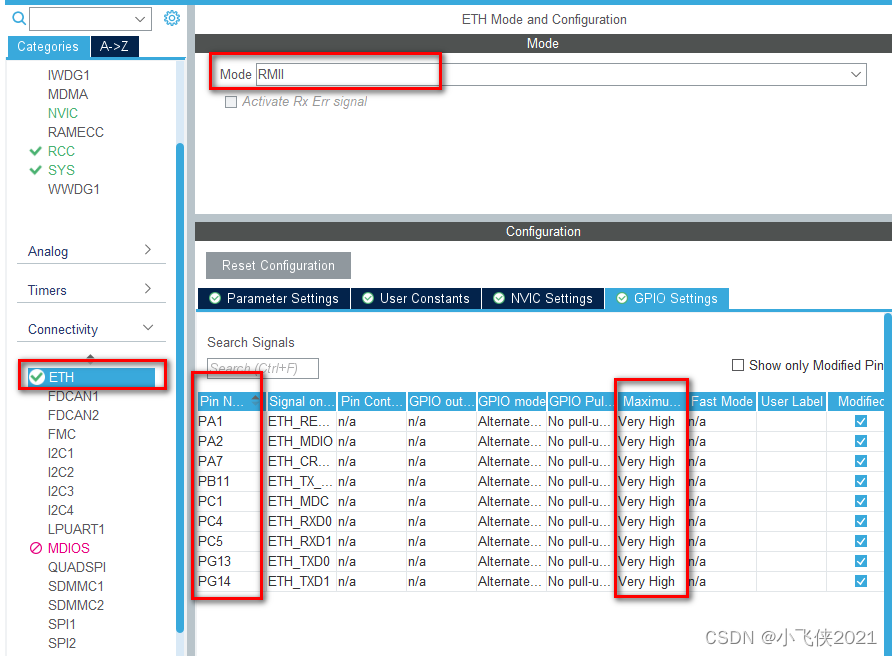

5、配置网口

参数配置与硬件对应
在这里插入图片描述
此处网络收发地址非常重要！！！

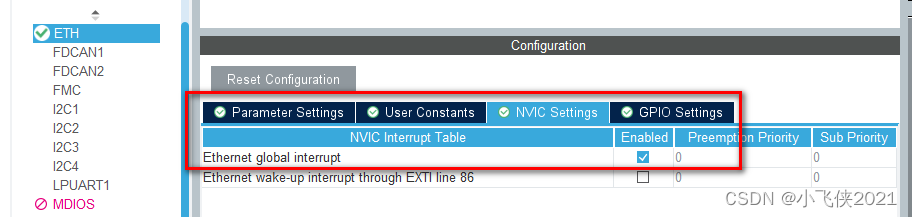

使能中断

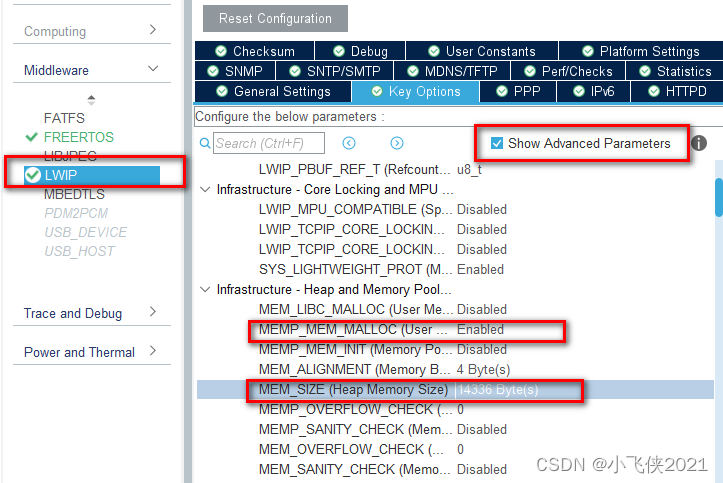

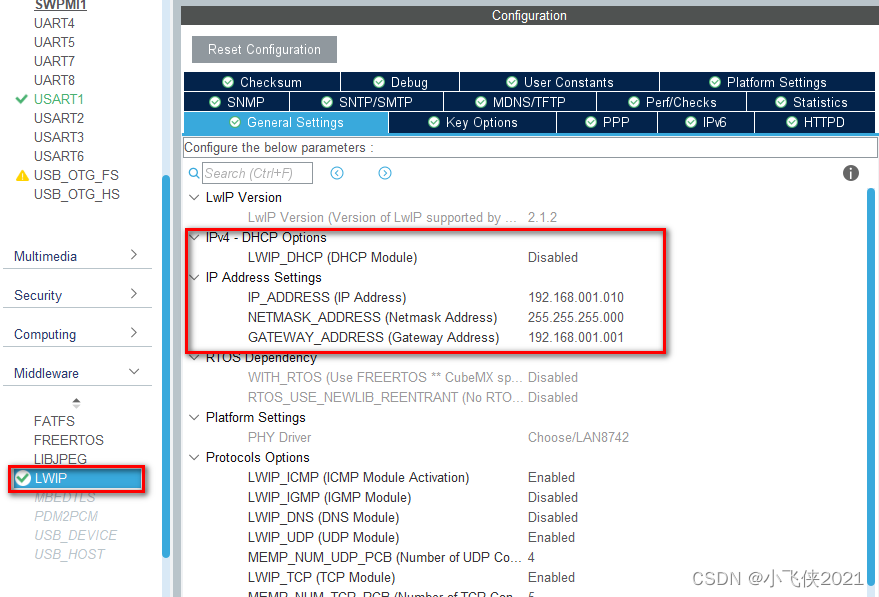

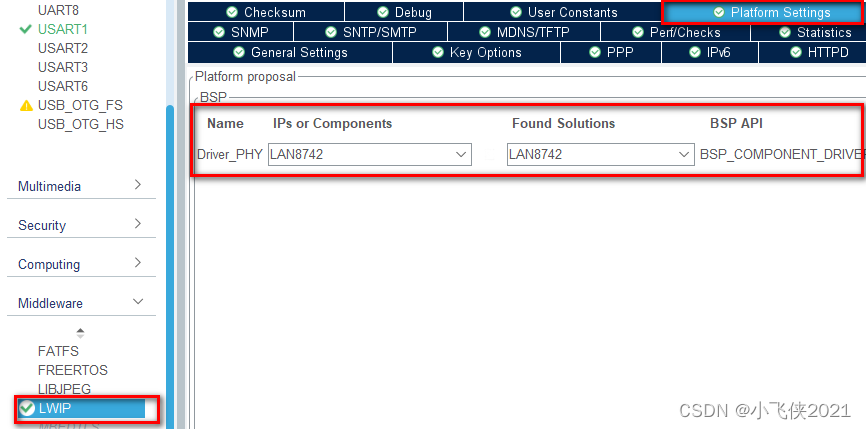

6、配置Lwip

在这里插入图片描述

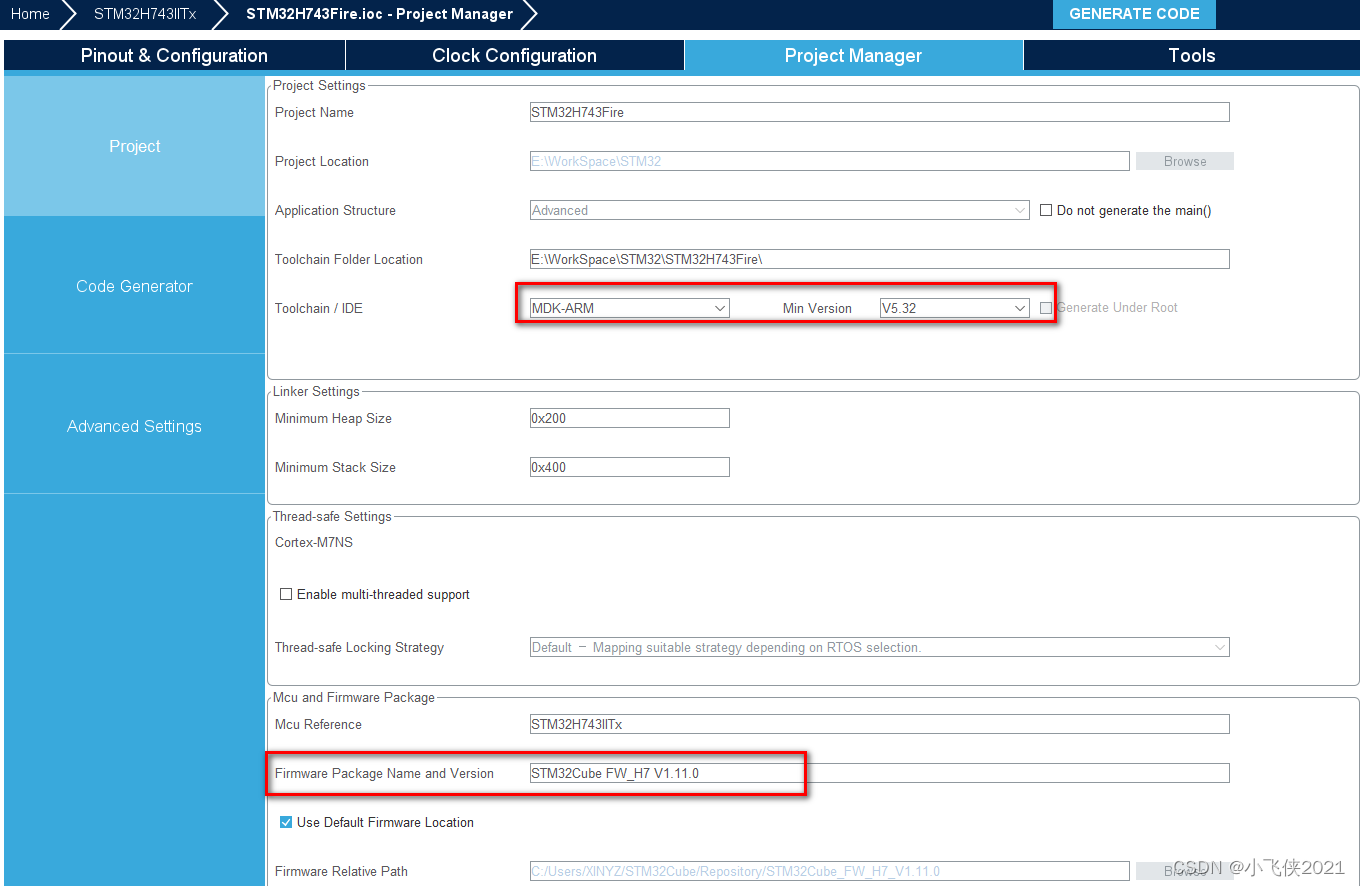

7、生成keil工程

在这里插入图片描述

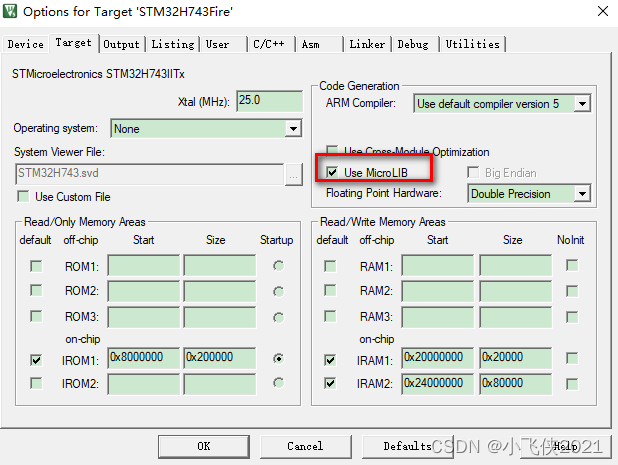

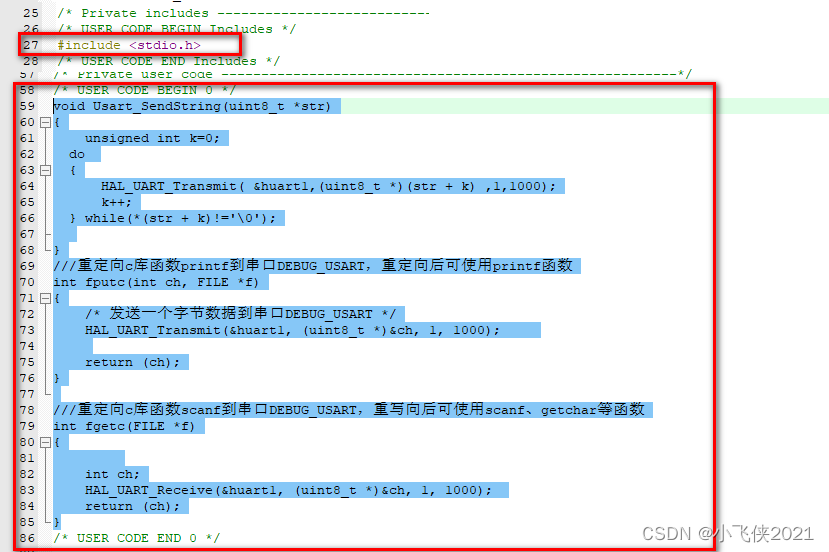

串口printf函数相关配置

/void Usart_SendString(uint8_t *str)
{
	unsigned int k=0;
  do
  {
      HAL_UART_Transmit( &huart1,(uint8_t *)(str + k) ,1,1000);
      k++;
  } while(*(str + k)!='\0');

}
///重定向c库函数printf到串口DEBUG_USART，重定向后可使用printf函数
int fputc(int ch, FILE *f)
{
	/* 发送一个字节数据到串口DEBUG_USART */
	HAL_UART_Transmit(&huart1, (uint8_t *)&ch, 1, 1000);

	return (ch);
}

///重定向c库函数scanf到串口DEBUG_USART，重写向后可使用scanf、getchar等函数
int fgetc(FILE *f)
{

	int ch;
	HAL_UART_Receive(&huart1, (uint8_t *)&ch, 1, 1000);
	return (ch);
}

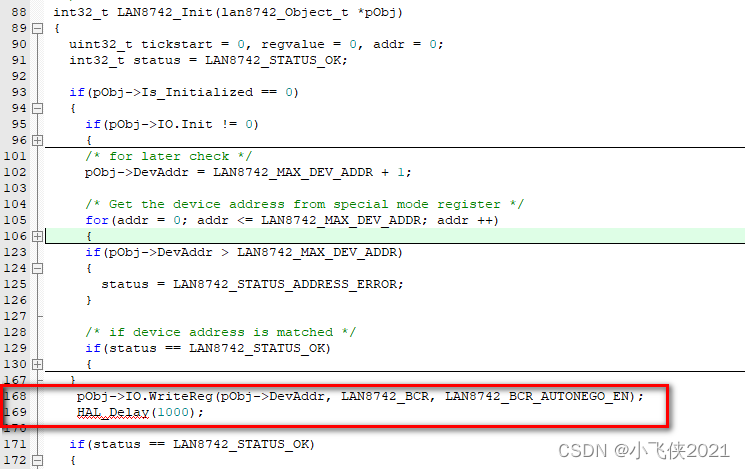

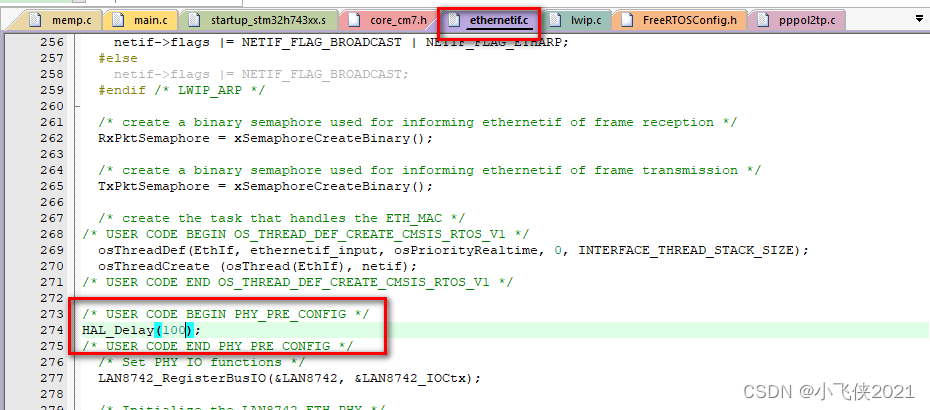

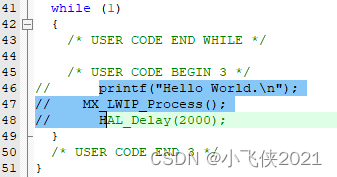

添加打印、网络处理函数
在这里插入图片描述
