基于 51 单片机的 TLC5615 数模转换（输出三角波）

原创于 2025-12-05 19:29:27 发布 · 93 阅读

1 ·

CC 4.0 BY-SA版权

文章标签：

#单片机 #嵌入式硬件 #51单片机 #keil

✅ 文末提供代码和仿真文件！

本例使用 51 单片机驱动 TLC5615 10 位 DA 转换器，实现一个简单的三角波形输出实验。

当程序运行时，TLC5615 的输出端会产生一个从 0 逐渐增加到最大值，再逐渐减小到 0 的阶梯电压。如果用示波器观察，可以看到一个清晰的三角波形。

如果需要更平滑的波形，可以增加采样点数量（减小步长），或者在输出端增加 RC 滤波电路。此外，还可以通过修改主函数中的数据序列，生成正弦波、方波等其他类型的波形。

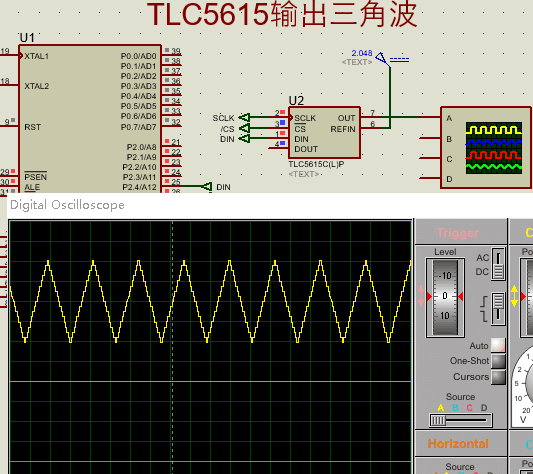

在这里插入图片描述

TLC5615 芯片简介

TLC5615 是 TI 公司生产的一款 10 位串行 DA 转换器，它具有以下特点：

10 位分辨率，可提供 1024 级模拟输出
串行接口，只需 3 根控制线即可通信
供电电压范围宽（2.7V-5.5V）
输出电压范围为参考电压的两倍（0 至 2*Vref）

完整代码获取

在小程序内复制网盘链接下载后，直接解压即可。
https://www.kdocs.cn/l/cdKOEx0g5dWQ
在这里插入图片描述
