基于 STC89C5xRC 的八位数码管时钟（完整代码+仿真）

✅ 文末提供代码和仿真文件！

该时钟能够实现时、分、秒的实时显示，采用动态扫描方式驱动多位数码管，通过定时器中断实现精确计时功能。

本设计主要使用以下硬件资源：

STC89C5xRC 系列单片机
8 位共阴极数码管（通过动态扫描方式驱动）
两个 GPIO 引脚（P1^0 作为 CLK 时钟线，P1^1 作为 DAT 数据线）
数码管显示采用串行数据传输方式，通过 CLK 和 DAT 两根线控制 8 位数码管的段选和位选信号，减少了对单片机 IO 口的占用。

程序工作流程

1. 系统上电后，首先初始化定时器 0，设置为 50ms 中断一次
2. 主循环中不断通过动态扫描方式刷新 8 位数码管
3. 每产生一次定时器中断，计数器加 1
4. 当计数器达到 20 时（累计 1 秒），秒数加 1，并处理进位
5. 数码管上实时显示当前的时、分、秒，格式为 “HH-MM-SS”

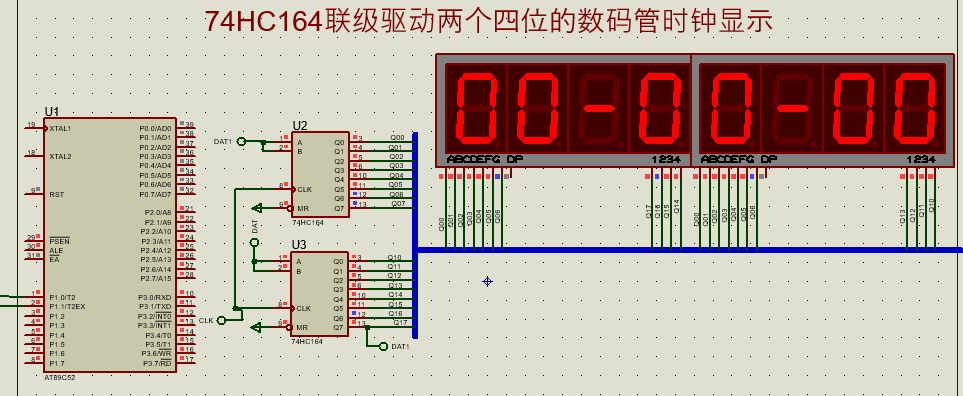

仿真效果

主函数代码

void main()
{
    loading();  // 初始化定时器
    while(1)
    {
        // 动态扫描显示各个位
        sendbyte(second%10);	// 秒，个位
        delay(5);
        sendbyte_1(second/10);	// 秒，十位
        delay(5);
        sendbyte_2(10);	// 显示"-"
        delay(5);
        sendbyte_3(minite%10);	// 分，个位
        delay(5);
        sendbyte_4(minite/10);	// 分，十位
        delay(5);
        sendbyte_5(10);	// 显示"-"
        delay(5);
        sendbyte_6(hour%10);	// 小时，个位
        delay(5);
        sendbyte_7(hour/10);	// 小时，十位
        delay(5);
    }
}
