1、简介
该设计在硬件方面主要采用AT89C51单片机作为主控核心，结合独立按键和矩阵键盘、数码管、蜂鸣器。抢答限定时间为30S，在按下开始抢答后开始倒计时，当选手抢答后显示对应的抢答选手编码和倒计时时间，在开始抢答之前可以通过按键修改抢答倒计时。

2、主要功能
a.主持人按下抢答开始按键，抢答者才可以开始抢答，抢答倒计时30S。

b.抢答者按下按键，数码管显示抢答者的编号倒计时时间。

c.在开始抢答之前可以通过按键修改抢答倒计时。

3、环境搭建
资料清单：C程序+仿真+设计报告+使用说明+元件清单+操作视频
仿真版本：Proteus8.6及以上版本
编译平台：Keil C51
编程语言：C语言

4、源程序
使用keil C51软件实现程序编写与编译。

#include<reg52.h> //包含头文件，一般情况不需要改动，头文件包含特殊功能寄存器的定义
#define DataPort P0 //定义数据端口 程序中遇到DataPort 则用P0 替换
#define uchar unsigned char;  //定义数据类型 程序中遇到unsigned char 则用uchar替换
#define uint unsigned int;	  //定义数据类型 程序中遇到unsigned int 则用uint替换
sbit add=P2^0;
sbit jian=P2^1;
sbit beep=P2^2;		//定义报警输入端口
sbit start=P2^3;
sbit WEI=P2^7;      //定义锁存使能端口 位锁存
sbit DUAN=P2^6;     //定义锁存使能端口 段锁存
sbit key1=P1^0;
sbit key2=P1^1;
sbit key3=P1^2;
sbit key4=P1^3;
sbit key5=P1^4;
sbit key6=P1^5;
sbit key7=P1^6;
sbit key8=P1^7;
sbit key9=P3^0;
sbit key10=P3^1;
sbit key11=P3^2;
sbit key12=P3^3;
sbit key13=P3^4;
sbit key14=P3^5;
sbit key15=P3^6;
sbit key16=P3^7;
uchar code dofly_DuanMa[10]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f};// 显示段码值0~9
uchar code dofly_WeiMa[10]={0xfe,0xfd,0xfb,0xf7,0xef,0xdf,0xbf,0x7f};//分别对应相应的数码管点亮,即位码
uchar code table[]={0x01,0x02,0x04,0x08,0x10,0x20,0x40,0x80};
uchar TempData[8]; //存储显示值的全局变量
//函数声明
void DelayUs2x(unsigned char t);
void DelayMs(unsigned char t);
void Delay(unsigned char t);
void Display(unsigned char FirstBit,unsigned char Num);
void check1();
void check2();
void keyscan();
uchar n,m,num,t,time;
bit flag;
/*---------------------------------------------------
                    主函数
---------------------------------------------------*/
void main (void)
{

	EA=1;
	TMOD=0x11;
	TH0=(65536-50000)/256;//这是50ms的
	TL0=(65536-50000)%256;
	ET0=1;
	TR0=0;
	TH1=(65536-50000)/256;//这是50ms的
	TL1=(65536-50000)%256;
	ET1=1;
	TR1=1;
	time=30;
	num=0;
	flag=0;
	while (1)         //主循环
  	{
		TempData[2]=dofly_DuanMa[time/10];//分解显示信息，如要显示68，则68/10=6  68%10=8
		TempData[3]=dofly_DuanMa[time%10];
		if(num!=0)
			m=1;
		if(start==0)
		{
			DelayMs(10);
			if(start==0)
			{
				flag=1;
			while(!start);
			}
		}
		if(add==0)
		{
			DelayMs(10);
			if(add==0)
			{
				time++;
			while(!add);
			}
		}
		if(jian==0)
		{
			DelayMs(10);
			if(jian==0)
			{
				time--;
			while(!jian);
			}
		}
		if(time>=99)
			time=99;
		if(flag==0)
		{
			if(num!=0)
				m=1;
			keyscan();
			check2();
		}
		if(flag==1)
		{
			TR0=1;
			if(num!=0)
				m=1;

			keyscan();
			check1();
		}
		//主循环中添加其他需要一直工作的程序
 	}
}
void timer_t0() interrupt 1
{
    TH0=(65536-50000)/256;//这是50ms的
 	TL0=(65536-50000)%256;
	t++;
	//beep=0;
	if(t==20)//设置为20，就是1s为高1s为低
	{
		//beep=1;
    	t=0;
		time--;
		TempData[2]=dofly_DuanMa[time/10];//分解显示信息，如要显示68，则68/10=6  68%10=8
		TempData[3]=dofly_DuanMa[time%10];
		if(time<=0)
		{
			time=0;
		beep=1;
		}
		if(time<=5&&time>0)
		{

			beep=0;
			DelayMs(10);
			beep=1;
		}
	}
}

5、proteus8.6仿真

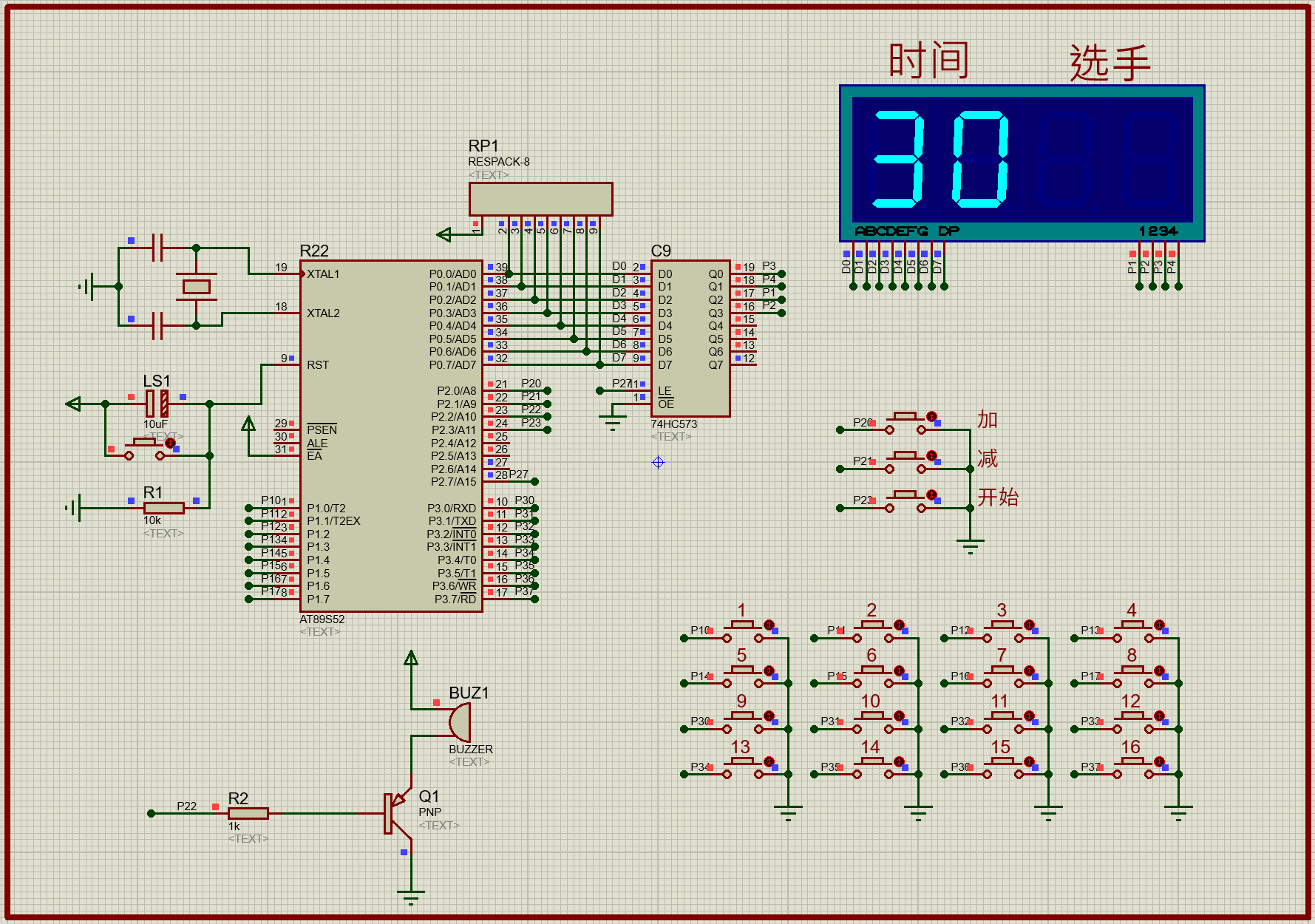

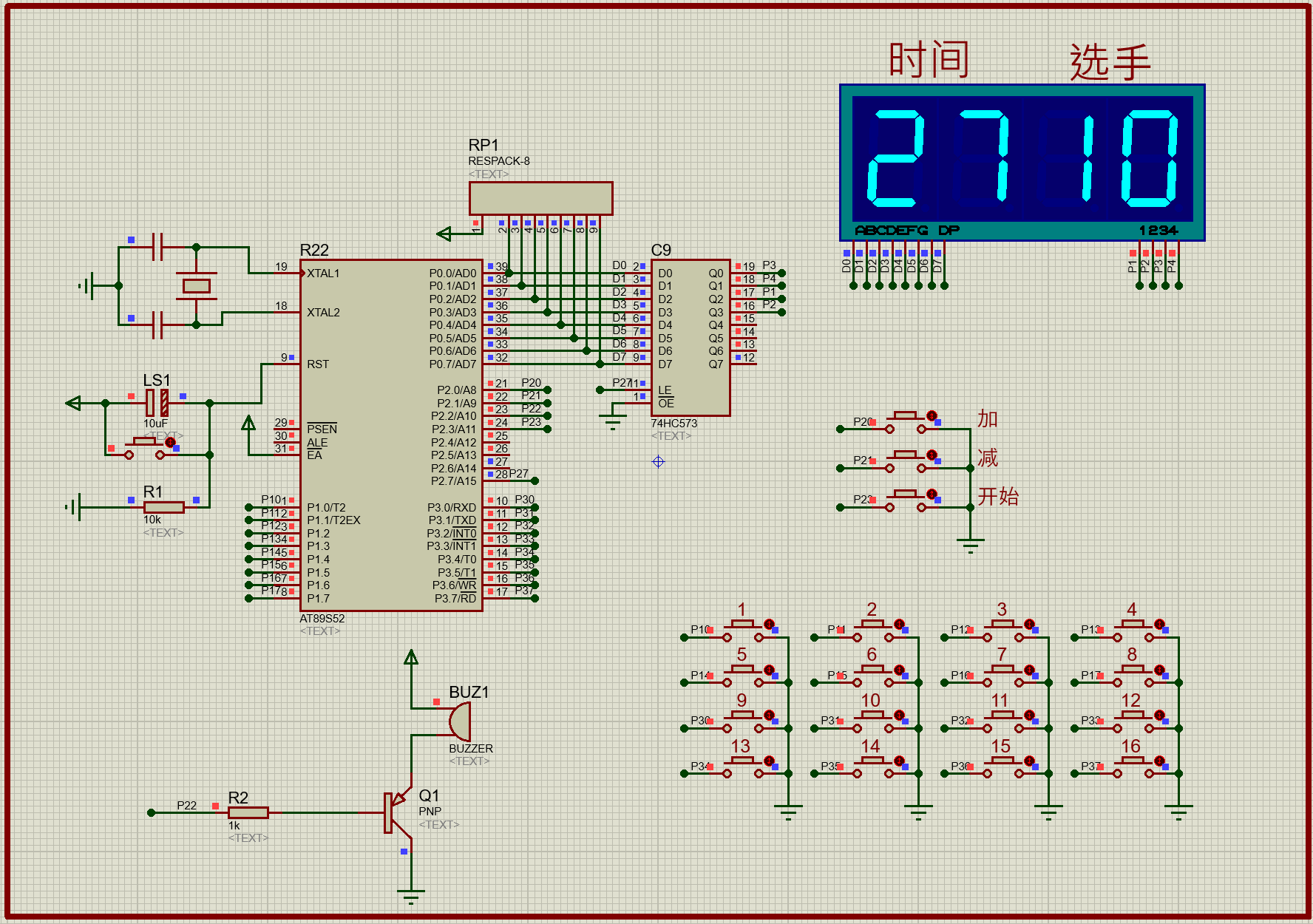

采用proteus8.6软件(内附安装包)实现仿真设计，如下图所示。proteus软件一般存在高低版本兼容问题，该仿真是通过proteus8.6导出的，所以请尽量使用proteus8.6打开文件，低于proteus8.6的版本不能够正常使用，高于proteus8.6的版本除了proteus8.8/8.9理论上可以正常使用。
