1、简介
该设计在硬件方面主要采用AT89C51单片机作为主控核心，采用压力传感器对数据进行采集，电子秤专用24位AD转换芯片HX711对传感器采集到的模拟量进行AD转换，转换后的数据送到单片机进行处理显示，数据显示由LCD1602液晶实现。

2、主要功能
a.系统可实现电子称基本的称重功能（称重范围为0～5Kg，重量误差0.001Kg）；

b.系统应具备输入单价、去皮、退格、计算总价的功能；

c.系统超出最大测量范围5Kg时应有报警指示功能（蜂鸣器报警提示）；

3、环境搭建
资料清单：C程序+仿真+设计报告+使用说明+元件清单+操作视频
仿真版本：Proteus8.6及以上版本
编译平台：Keil C51
编程语言：C语言

4、源程序
使用keil C51软件实现程序编写与编译。

#include <reg52.h>	         //调用单片机头文件
#define uchar unsigned char  //无符号字符型 宏定义	变量范围0~255
#define uint  unsigned int	 //无符号整型 宏定义	变量范围0~65535
#define ulong unsigned long

#include<intrins.h>

sbit rs=P2^5;	 //寄存器选择信号 H:数据寄存器  	L:指令寄存器
sbit rw=P2^6;	 //寄存器选择信号 H:数据寄存器  	L:指令寄存器
sbit e =P2^7;	 //片选信号   下降沿触发

sbit hx711_dout = P2^1;
sbit hx711_sck  = P2^0;

sbit beep = P1^3;     //蜂鸣器

long weight;

unsigned long HX711_Buffer = 0;
unsigned long Weight_Maopi = 0;

uchar flag_200ms ;

float GapValue = 400;



ulong price,z_price;   //单价 总价
uchar flag_p;

/******1ms延时函数***12M晶振**************/
void delay_1ms(uint q)
{
	uint i,j;
	for(i=0;i<q;i++)
		for(j=0;j<120;j++);
}

/********************************************************************
* 名称 : delay_uint()
* 功能 : 小延时。
* 输入 : 无
* 输出 : 无
***********************************************************************/
void delay_uint(uint q)
{
	while(q--);
}

/********************************************************************
* 名称 : write_com(uchar com)
* 功能 : 1602命令函数
* 输入 : 输入的命令值
* 输出 : 无
***********************************************************************/
void write_com(uchar com)
{
	e=0;
	rs=0;
	rw=0;
	P0=com;
	delay_uint(3);
	e=1;
	delay_uint(25);
	e=0;
}

/********************************************************************
* 名称 : write_data(uchar dat)
* 功能 : 1602写数据函数
* 输入 : 需要写入1602的数据
* 输出 : 无
***********************************************************************/
void write_data(uchar dat)
{
	e=0;
	rs=1;
	rw=0;
	P0=dat;
	delay_uint(3);
	e=1;
	delay_uint(25);
	e=0;
}


/***********************lcd1602上显示这字符函数************************/
void write_string(uchar hang,uchar add,uchar *p)
{
	if(hang==1)
		write_com(0x80+add);
	else
		write_com(0x80+0x40+add);
	while(1)
	{
		if(*p == '')  break;
		write_data(*p);
		p++;
	}
}

/***********************lcd1602初始化设置************************/
void init_1602()	 //lcd1602初始化设置
{
	write_com(0x38);	//
	write_com(0x0c);
	write_com(0x06);
	delay_uint(1000);
}

////////////////在指定位置显示指定字符//////////
void write_zifu(uchar hang,uchar add,uchar dat)
{
	if(hang==1)
		write_com(0x80+add);
	else
		write_com(0x80+0x40+add);
	write_data(dat);
}

5、proteus8.6仿真

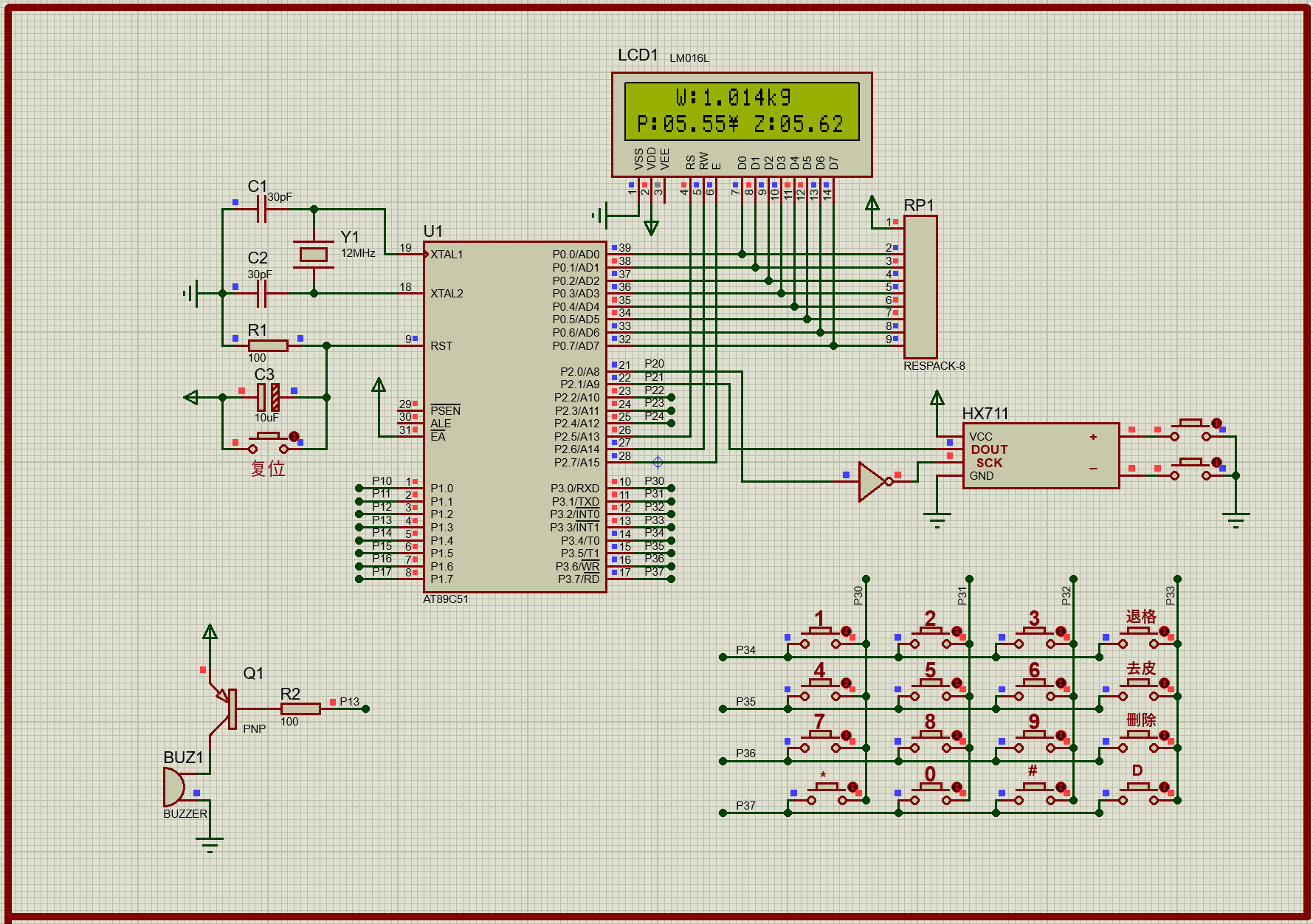

采用proteus8.6软件(内附安装包)实现仿真设计，如下图所示。proteus软件一般存在高低版本兼容问题，该仿真是通过proteus8.6导出的，所以请尽量使用proteus8.6打开文件，低于proteus8.6的版本不能够正常使用，高于proteus8.6的版本除了proteus8.8/8.9理论上可以正常使用。
在这里插入图片描述
