O05基于51单片机的16路抢答器设计(一)

原创已于 2025-09-14 10:27:47 修改 · 420 阅读

CC 4.0 BY-SA版权

文章标签：

于 2025-04-21 00:05:28 首次发布

1、简介
该设计在硬件方面主要采用AT89C51单片机作为主控核心，结合独立按键和矩阵键盘、数码管、蜂鸣器。抢答限定时间为30S，在按下开始抢答后开始倒计时，当选手抢答后显示对应的抢答选手编码和倒计时时间，在开始抢答之前可以通过按键修改抢答倒计时。

2、主要功能
a.主持人按下抢答开始按键，抢答者才可以开始抢答，抢答倒计时30S。

b.抢答者按下按键，数码管显示抢答者的编号倒计时时间。

c.在开始抢答之前可以通过按键修改抢答倒计时。

3、环境搭建
资料清单：C程序+仿真+设计报告+使用说明+元件清单+操作视频
仿真版本：Proteus8.6及以上版本
编译平台：Keil C51
编程语言：C语言

4、源程序
使用keil C51软件实现程序编写与编译。

#include <reg52.h>
#define uchar unsigned char
#define uint unsigned int
uchar code table[]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90,0x88,0x83,0xc6,0xa1,0x86,0x84};
uchar code table0[]={0xf7,0xfe,0xfd,0xfb};
unsigned char code table2[]={0xef,0xdf,0xbf,0x7f};
uchar display[]={0,0,0,0};
void sw1();
void sw2();
void sw3();
void sw4();
void xianshi();
void init();
uchar temp,num2,x,x1,x2,a,count;
int num,num1;
uchar key;
uchar i,j;
sbit k1=P1^0;//时间加
sbit k2=P1^1;//时间减
sbit k3=P1^2;//开始
sbit k4=P1^3;//暂停
sbit sp=P1^4;
sbit l1=P1^5;
sbit l2=P1^6;
sbit P3_4=P3^4;
sbit P3_5=P3^5;
sbit P3_6=P3^6;
sbit P3_7=P3^7;
void delay(uchar z)
{
uchar x,y;
for(x=z;x>0;x--)
for(y=110;y>0;y--);
}
void init()
{
		a=0;
		TMOD=0x01;
		TH0=(65536-10000)/256;
		TL0=(65536-10000)%256;
		EA=1;
		ET0=1;
		if(k1==0)//加
		{
			delay(5);
			if(k1==0)
			{
				TR0=1;
					num++;
					if(num==99)
					{
					num=0;
					}
					num2=num;
					while(k1==0);
					}
			}
			if(k2==0)  //减
			{
					delay(5);
					if(k2==0)
					{
						TR0=1;
					num--;
					if(num==-1)
					{
					num=99;
					}
					num2=num;
					while(k2==0);
					}
			}
			if(k3==0)//开始
			{
					delay(5);
					if(k3==0)
					{
					x++;
					if(x==2)
					{
					x=1;
					}
					while(k3==0);
					}
			}
}

5、proteus8.6仿真

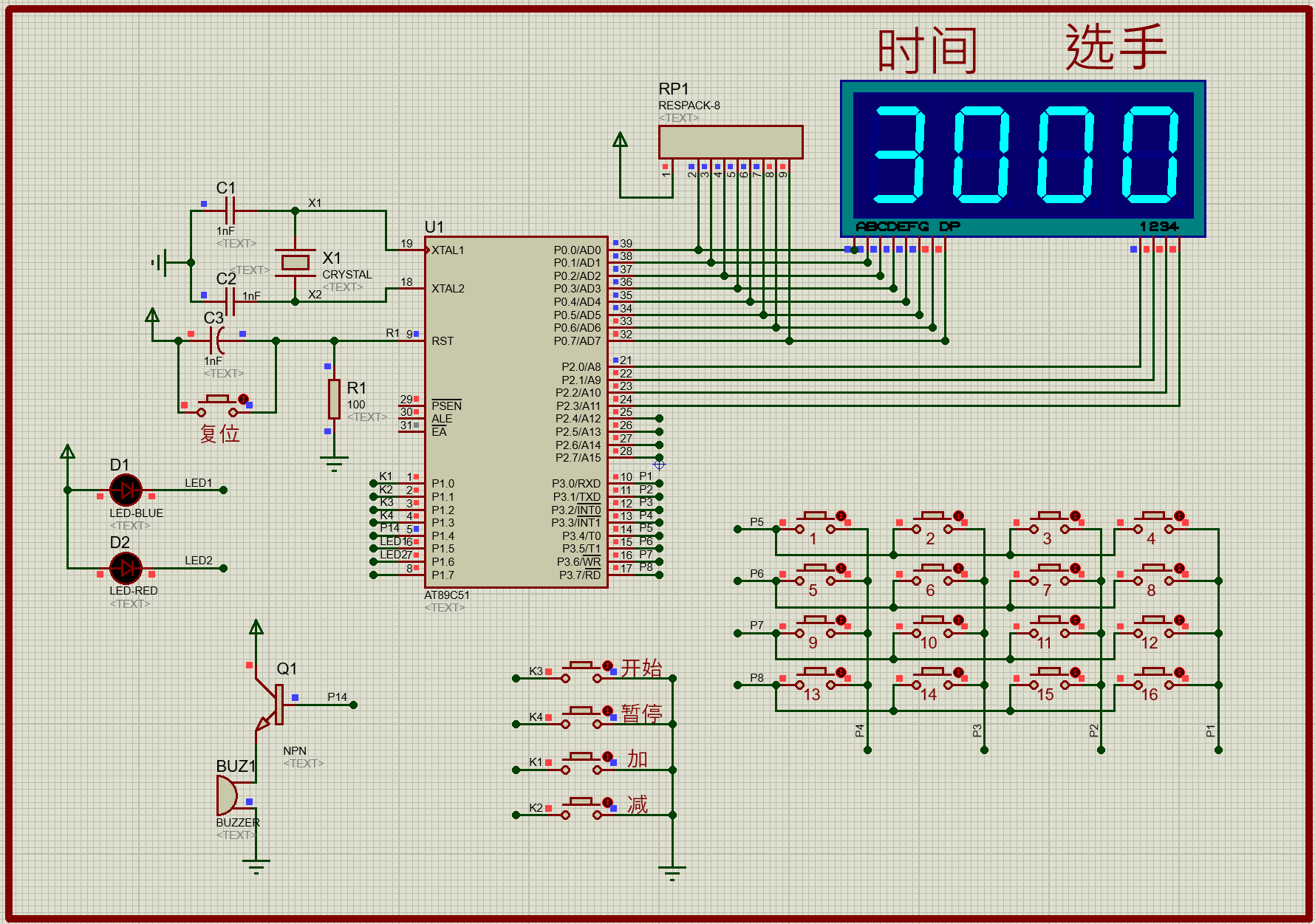

采用proteus8.6软件(内附安装包)实现仿真设计，如下图所示。proteus软件一般存在高低版本兼容问题，该仿真是通过proteus8.6导出的，所以请尽量使用proteus8.6打开文件，低于proteus8.6的版本不能够正常使用，高于proteus8.6的版本除了proteus8.8/8.9理论上可以正常使用。
在这里插入图片描述
