1、简介
该设计在硬件方面主要采用AT89C51单片机作为主控核心，结合独立按键、LCD12864、蜂鸣器。抢答限定时间为10S，答题时间为15S，在按下开始抢答后开始倒计时，当选手抢答后显示对应的抢答选手编码；在抢答结束后，选手须在15S内答题，主持人根据答题结果予以加分减分。

2、主要功能
a.主持人按下抢答开始按键，抢答者才可以开始抢答，抢答倒计时10S。

b.抢答者按下按键，LCD12864显示抢答者的编号。

c.在抢答结束后，选手须在15S内答题，主持人根据答题结果予以加分减分。

d.在开始抢答之前可以通过按键修改抢答时间和答题时间。

3、环境搭建

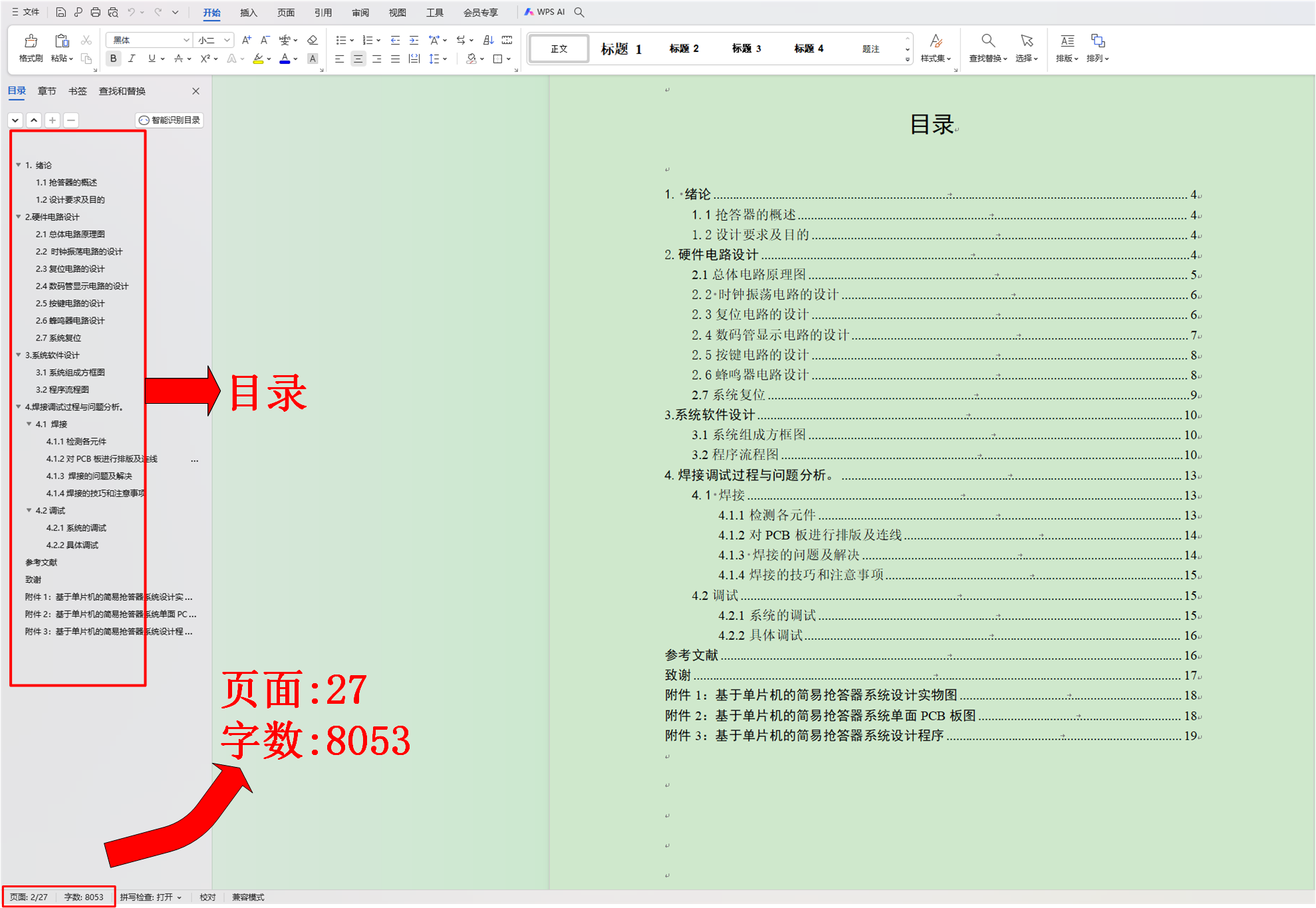

资料清单：C程序+仿真+设计报告+使用说明+元件清单+操作视频
仿真版本：Proteus8.6及以上版本
编译平台：Keil C51
编程语言：C语言

4、源程序
使用keil C51软件实现程序编写与编译。

uchar mode=0;//模式 0:停止 1:抢答 2:答题
uchar flag=0;//暂停模式
uchar time=0;//系统定时
uchar sec=0;//延时
uchar num=0;//选手编号
uchar miao1=0,miao=0;//倒计时
uchar shi1=0,shi2=0;//抢答+答题计时
uchar fen[]={10,10,10,10,10,10,10,10};//分数
uchar cha=0;//查看模式
uchar beep_time=0;//蜂鸣器控制
//清空显示
void clear()
{
	lcd_clear(0);               // 清屏
   	lcd_set_line(0);             // 设置起始行为0
}
//显示"欢迎使用抢答器"
void disp1()
{
	display(0, 0 , str1);
	display(0, 1 , str2);
	display(0, 2 , str3);
	display(0, 3 , str4);
	display(0, 4 , str5);
	display(0, 5 , str6);
	display(0, 6 , str7);
}
//显示比赛名称和日期
void disp2()
{
	display(0, 2 , str5);//抢答比赛
	display(0, 3 , str6);
	display(0, 4 , str10);
	display(0, 5 , str11);
	Ds1302ReadTime();//读取时间
	display_num(1,0,num2,num0);//年
	find(ds1302_time[6]/10);qqq=ppp;
	find(ds1302_time[6]%10);
	display_num(1,1,qqq,ppp);
	display(1, 2 , str12);
	find(ds1302_time[4]/10);qqq=ppp;//月
	find(ds1302_time[4]%10);
	display_num(1,3,qqq,ppp);
	display(1, 4 , str13);
	find(ds1302_time[3]/10);qqq=ppp;//日
	find(ds1302_time[3]%10);
	display_num(1,5,qqq,ppp);
	display(1, 6 , str14);
}
//显示倒计时
void disp_time()
{
	find(miao/10);qqq=ppp;
	find(miao%10);
	display_num(3,0,qqq,ppp);
	display_num(3,1,char1,kong);
}
//显示单人分数
void disp_fen1()
{
	display(3, 4 , str25);
	display(3, 5 , str26);
	display(3, 6 , mao);
	find(fen[num-1]/10);qqq=ppp;
	find(fen[num-1]%10);
	display_num(3,7,qqq,ppp);
}
//显示全部分数
void disp_fen2()
{
	uchar i;
	for(i=0;i<4;i++)
	{
	find(i+1);
	display_num(i,0,kong,ppp);
	display(i, 1 , mao);
	find(fen[i]/10);qqq=ppp;
	find(fen[i]%10);
	display_num(i,2,qqq,ppp);
	}
	for(i=0;i<8;i++)
	{
	find(i+1);
	display_num(i,4,kong,ppp);
	display(i, 5 , mao);
	find(fen[i]/10);qqq=ppp;
	find(fen[i]%10);
	display_num(i,6,qqq,ppp);
	}
}
//显示“抢答超时”
void disp3()
{
	disp2();
	display(2, 2 , str5);
	display(2, 3 , str6);
	display(2, 4 , str8);
	display(2, 5 , str9);
}
//显示“答题超时”
void disp4()
{
	disp2();
	display(2, 2 , str6);
	display(2, 3 , str15);
	display(2, 4 , str8);
	display(2, 5 , str9);
}
//显示“抢答开始”
void disp5()
{
	disp2();
	display(2, 2 , str5);
	display(2, 3 , str6);
	display(2, 4 , str16);
	display(2, 5 , str17);
	disp_time();
}

5、proteus8.6仿真

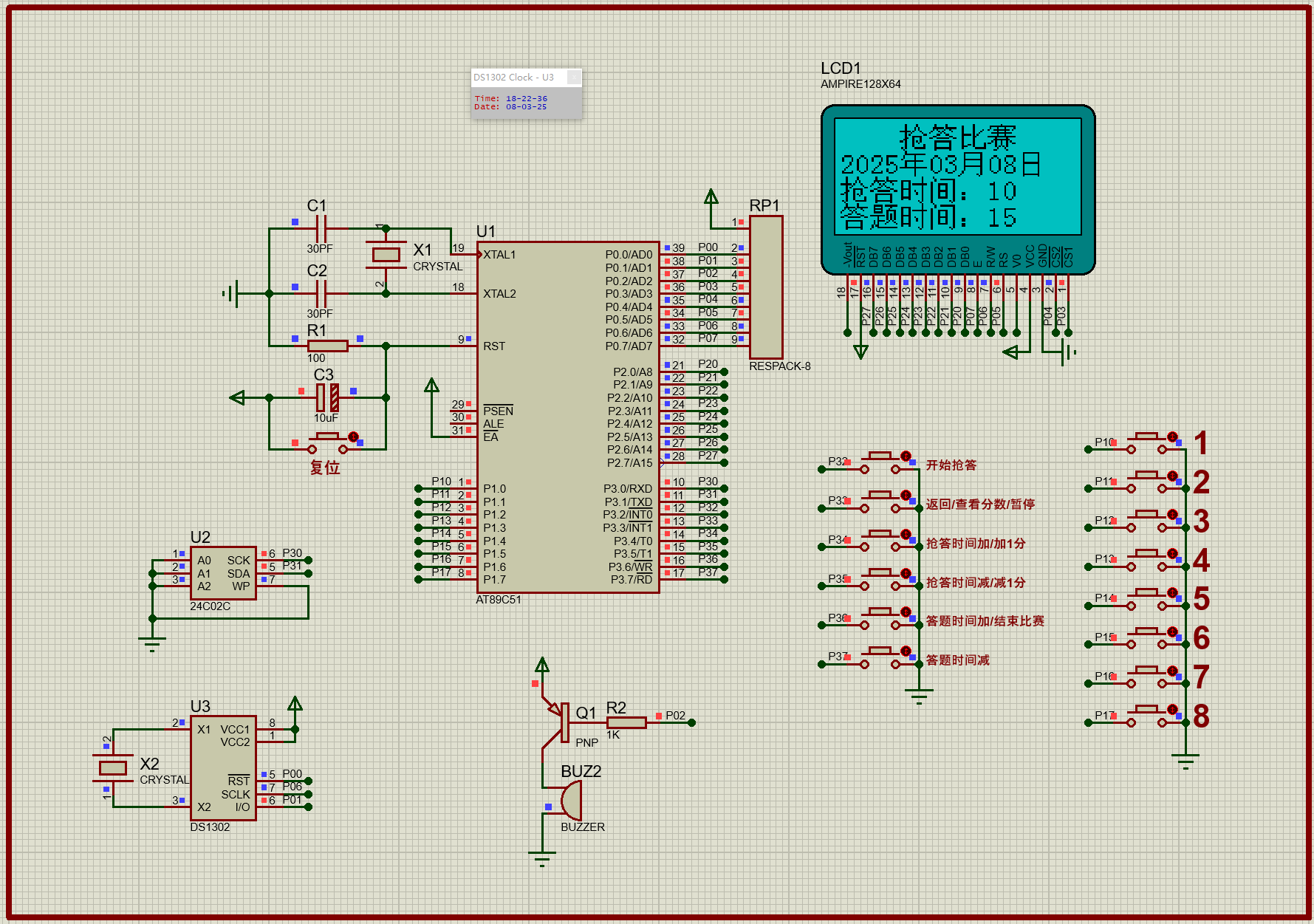

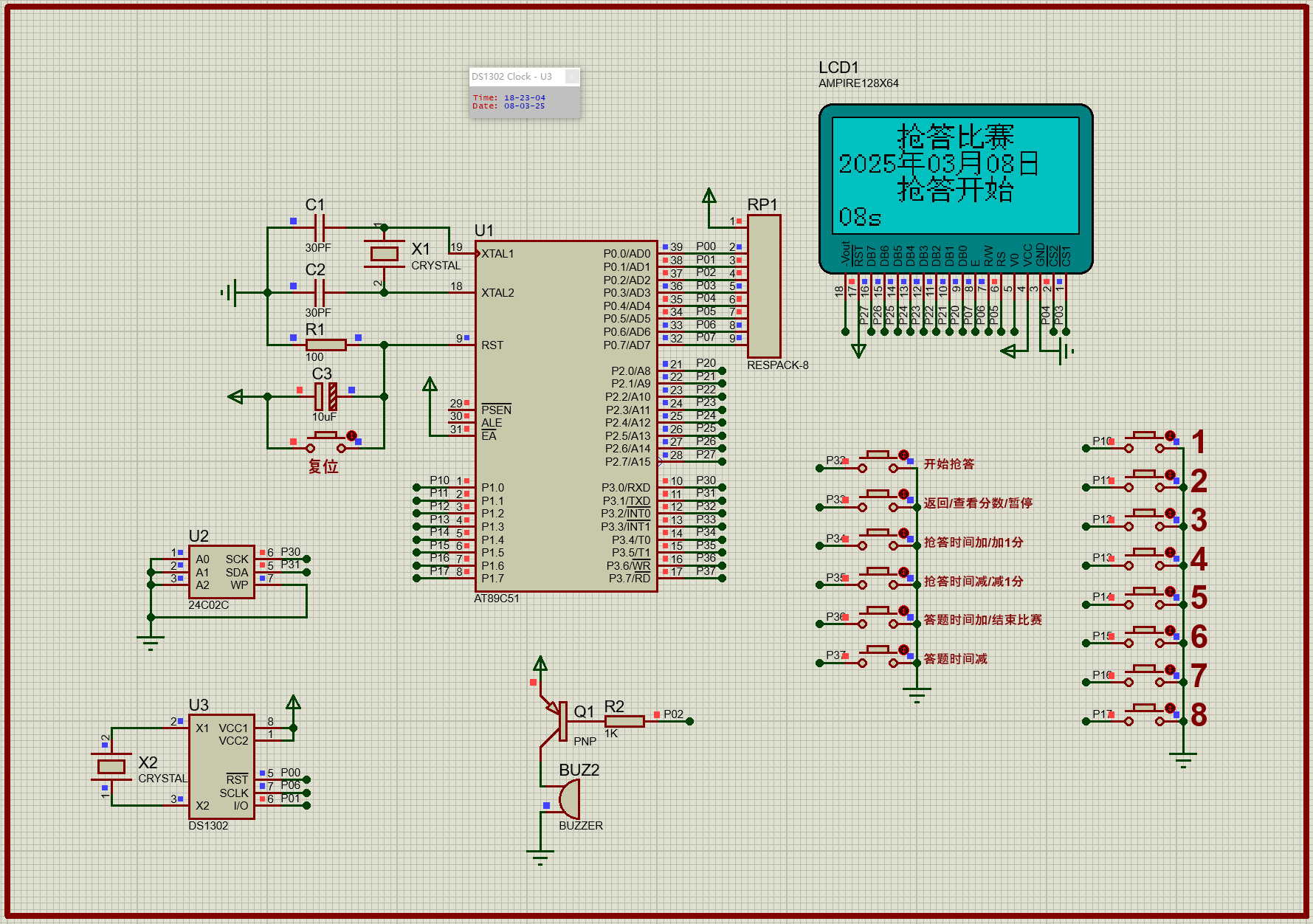

采用proteus8.6软件(内附安装包)实现仿真设计，如下图所示。proteus软件一般存在高低版本兼容问题，该仿真是通过proteus8.6导出的，所以请尽量使用proteus8.6打开文件，低于proteus8.6的版本不能够正常使用，高于proteus8.6的版本除了proteus8.8/8.9理论上可以正常使用。
在这里插入图片描述
