O02基于51单片机的8路抢答器设计(二)

原创已于 2025-09-14 10:26:30 修改 · 345 阅读

CC 4.0 BY-SA版权

文章标签：

于 2025-04-21 01:01:14 首次发布

1、简介
该设计在硬件方面主要采用AT89C51单片机作为主控核心，结合独立按键、数码管、蜂鸣器。抢答限定时间为10S，在按下复位后显示当前选手分数，再按下开始抢答才有效，当选手抢答后显示对应的抢答选手编码，在倒计时20S内评委对选手打分。

2、主要功能
a.主持人进行复位,依次显示8位选手的分数，8位选手分数显示结束后主持人按下抢答开始按键，抢答者才可以开始抢答，数码管抢答倒计时10S。

b.抢答者按下按键，数码管显示抢答者的编号和答题剩余时间倒计时20S

c.在20S内，抢答者答题正确，主持人按下加分按键，分数加一,答错主持人按下减分按键，分数减一。

3、环境搭建

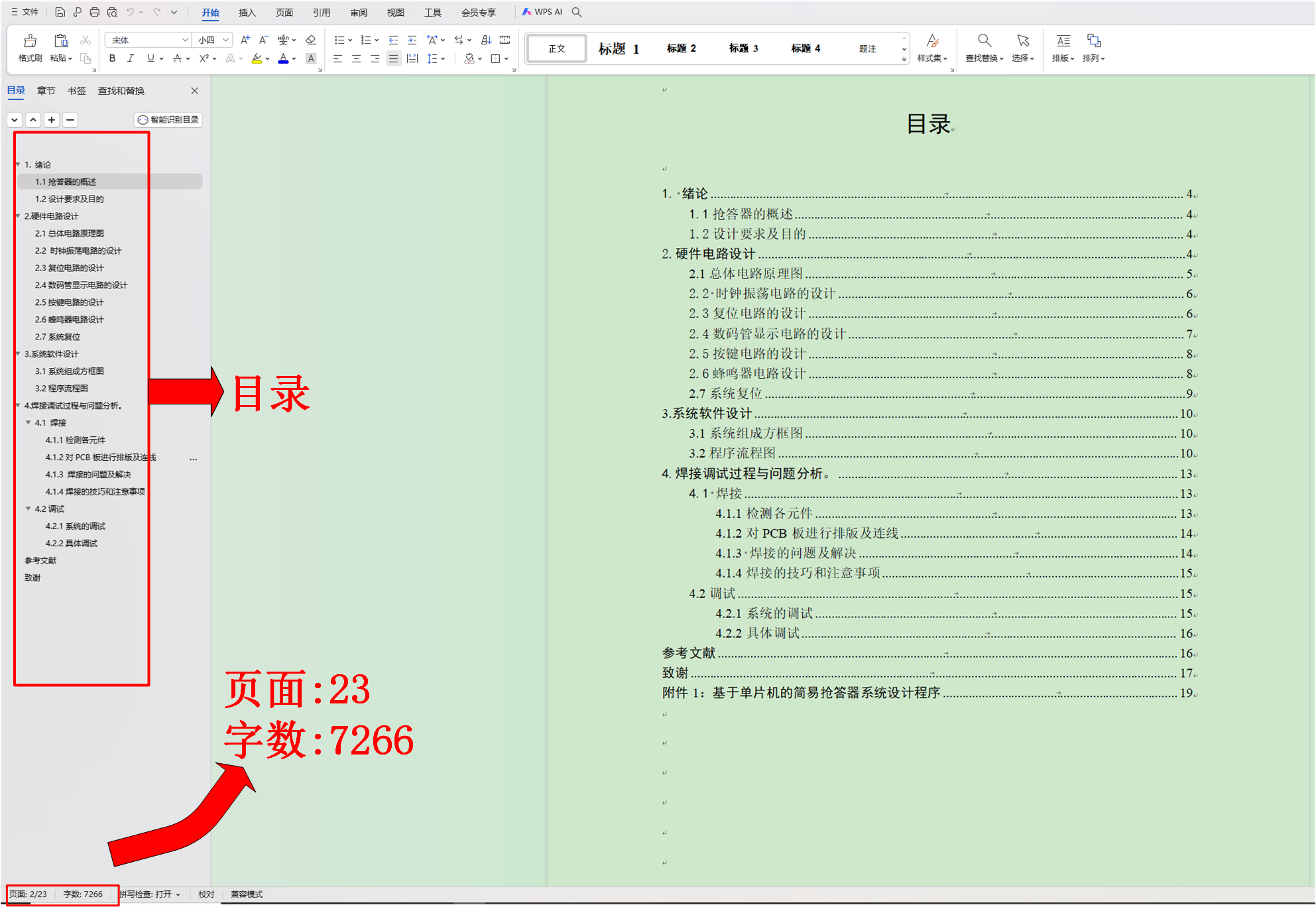

资料清单：C程序+仿真+设计报告+使用说明+元件清单+操作视频
仿真版本：Proteus8.6及以上版本
编译平台：Keil C51
编程语言：C语言

4、源程序
使用keil C51软件实现程序编写与编译。

#include<reg52.h>
#define uchar unsigned char
#define uint unsigned int
sbit k0=P1^0;
sbit k1=P1^1;
sbit k2=P1^2;
sbit k3=P1^3;
sbit k4=P1^4;
sbit k5=P1^5;
sbit k6=P1^6;
sbit k7=P1^7;

sbit beep=P3^7;				/*蜂鸣器*/
sbit ks=P2^4;				/*开始计时*/
sbit jiayi=P2^5;			/*分数加1*/
sbit jianyi=P2^6;			/*分数减1*/
sbit fw=P2^7;				/*复位*/
int flg=1;
bit flg1=0;
int t=0,s=0;

uchar qiangdanum=0x0b;
uchar code table[]=
{0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x00,0x00};
uchar ge=0,shi=0;
uint num,time=10, fs=0;
int nums[]={5,5,5,5,5,5,5,5};
void kyy(void) ;
void displayfs();
void display();                         /*显示函数*/
void kys();								/*设置按键函数*/
void kys2();							/*抢答按键函数*/
void delay(unsigned int z)              /*延迟函数*/
{
    unsigned int x,y;
    for(x=z;x>0;x--)
      for(y=110;y>0;y--);
}
void intial()
{
    TMOD=0X01;                     /*采用方式一，即十六位计数器*/
    TH0=(65536-50000)/256;         /*设置初始值，50ms中断一次*/
    TL0=(65536-50000)%256;
    EA=1;ET0=1;                 /*开启总中断源,定时器中断*/

}
void intia2()
{	TMOD=0X10;                     /*采用方式一，即十六位计数器*/
    TH1=(65536-50000)/256;         /*设置初始值，50ms中断一次*/
    TL1=(65536-50000)%256;
     EA=1;ET1=1;                 /*开启总中断源,定时器中断*/
	}
main()
{	intia2();
    intial();				    /*初始化*/
	beep=0;
	while(1)
	{ kys();

	if(flg1==1)
	    displayfs();
		else
	    display();			   /*显示函数*/

		if(flg==0)
		{
		    kys2();
		}
	}
}

void kys2()							/*抢答按键函数*/
{
    if(k0==0)                               /*开关0按下*/
    {
	    delay(5);
        if(k0==0)
        {	flg=1;
		    qiangdanum=1; 	   /* 1号选手抢答成功，数码管显示1*/
			beep=1;
			delay(1000);
			beep=0;

			time=20;

		}

5、proteus8.6仿真

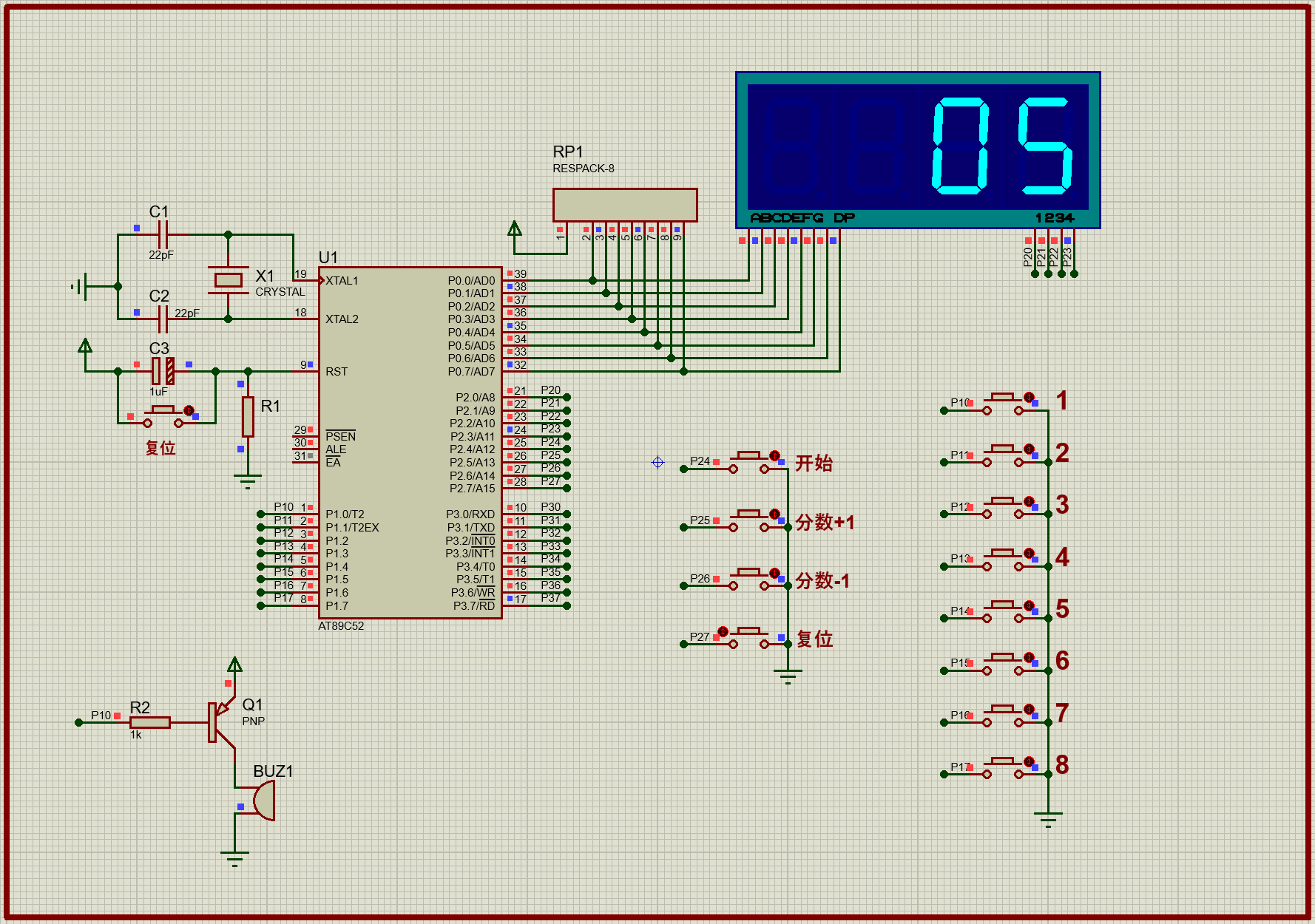

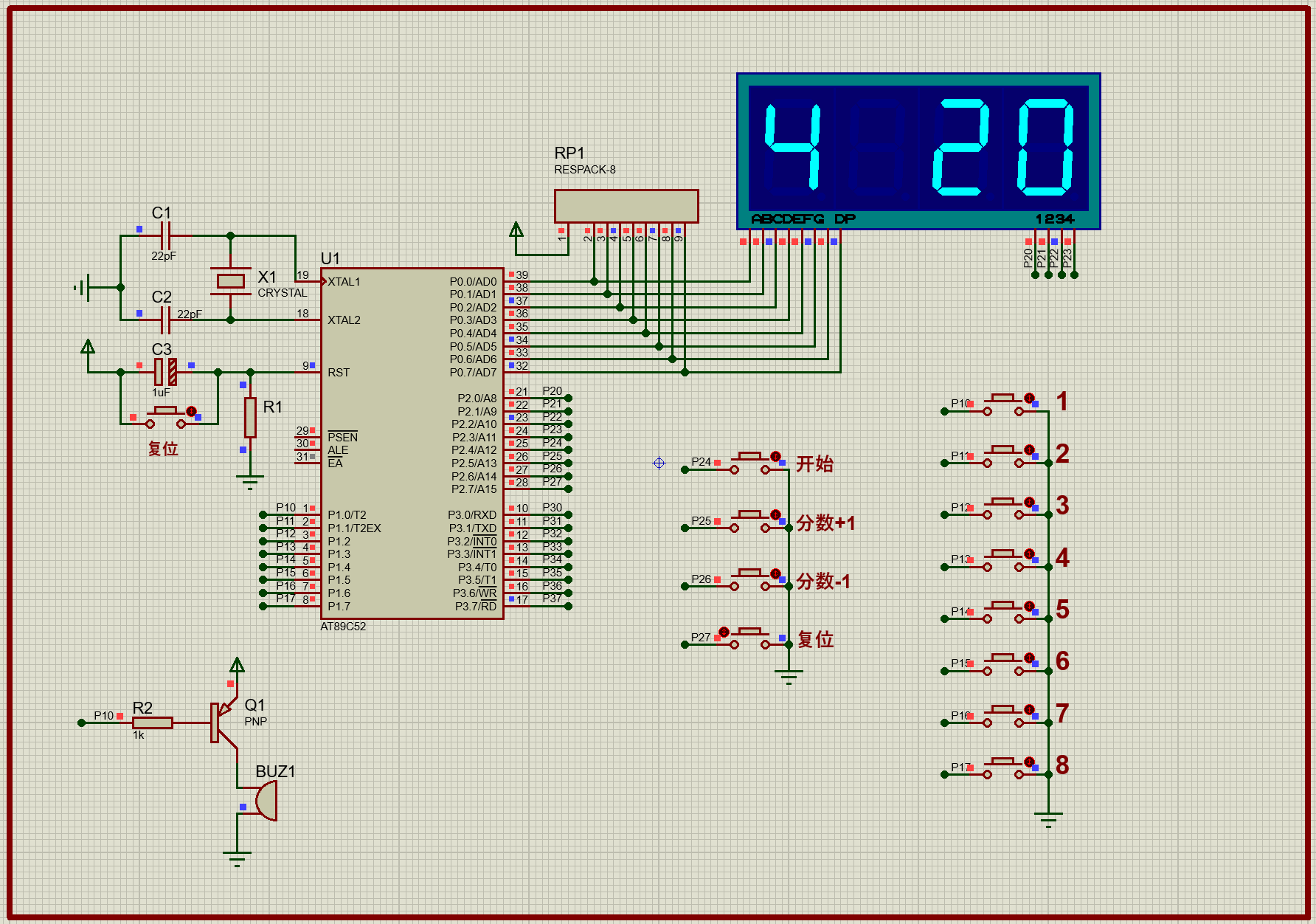

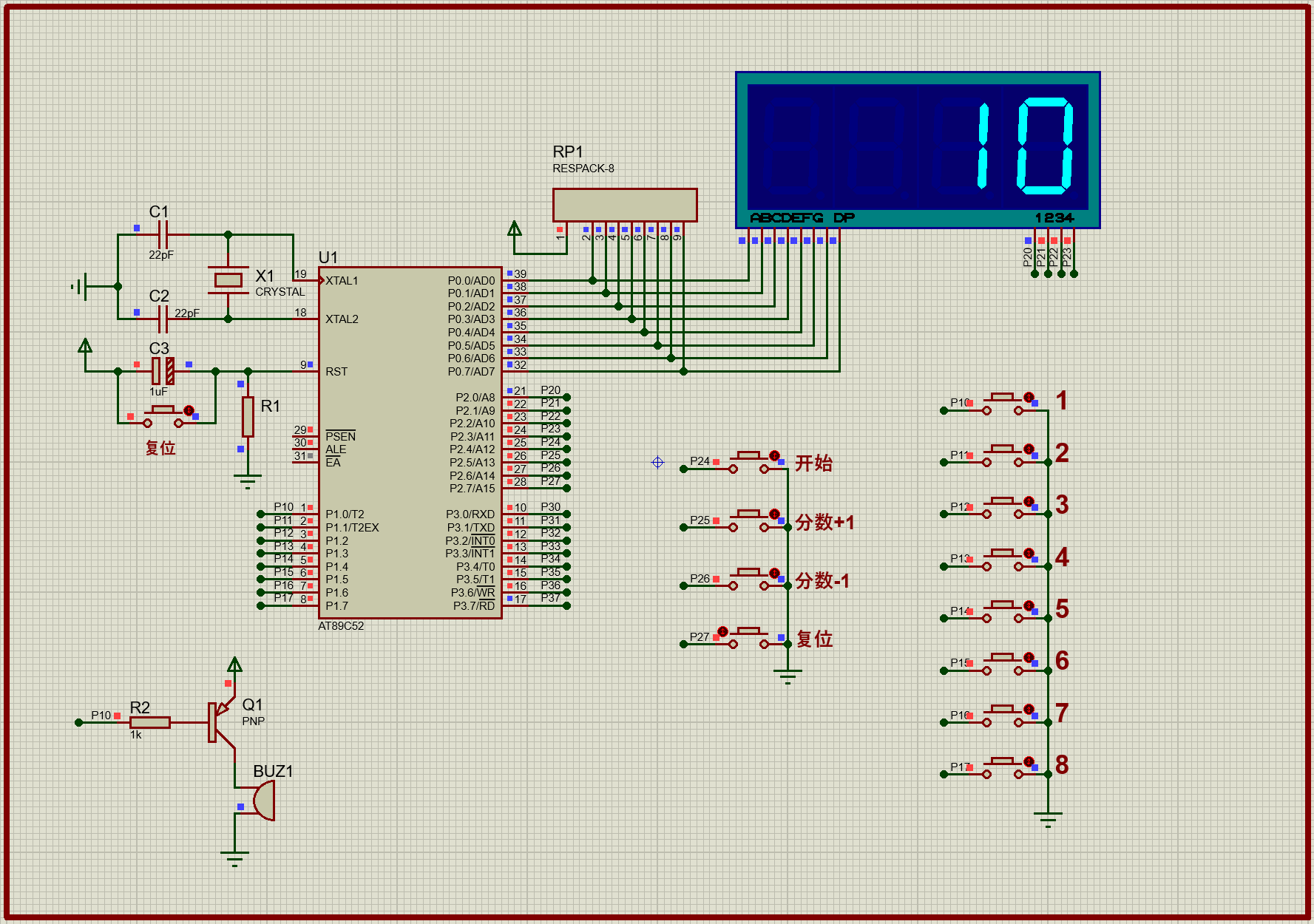

采用proteus8.6软件(内附安装包)实现仿真设计，如下图所示。proteus软件一般存在高低版本兼容问题，该仿真是通过proteus8.6导出的，所以请尽量使用proteus8.6打开文件，低于proteus8.6的版本不能够正常使用，高于proteus8.6的版本除了proteus8.8/8.9理论上可以正常使用。
在这里插入图片描述
