1、简介
该设计在硬件方面主要采用AT89C51单片机作为主控核心，2位数码管液晶显示屏显示计时信息，同时还具有启动、暂停、复位等功能。

2、主要功能
a.通过2位数码管显示计时器信息，计时范围：0到99秒。

b.通过独立按键设置启动、暂停、复位。

3、环境搭建

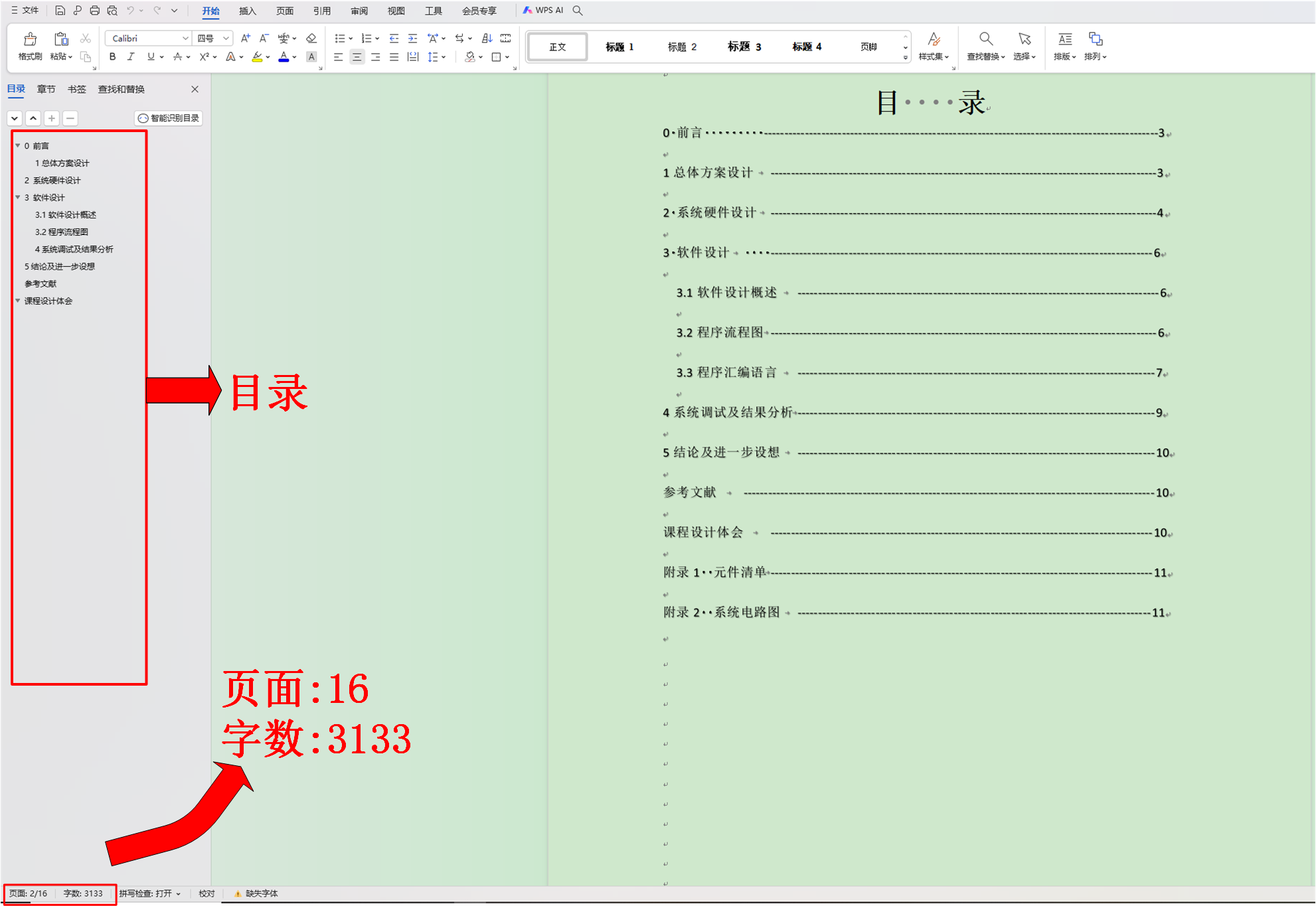

资料清单：C程序+仿真+设计报告+使用说明+元件清单+操作视频
仿真版本：Proteus8.6及以上版本
编译平台：Keil C51
编程语言：C语言

4、源程序
使用keil C51软件实现程序编写与编译。

#include "reg51.h"
#define uchar unsigned char
#define uint unsingned int
#define LED P0
uchar tab[]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90};//数码管码表
uchar num,t,shi,ge,run_flag;
//------------------------------------
void init();//定时器初始化
void timer0();//
void display();//显示
void delay(uchar);

sbit KEY1 = P3^5;//开始
sbit KEY2 = P3^7;//复位
sbit KEY3 = P3^6;//暂停
void main()//主函数入口
{

 init();//初始化
 while(1)
 {
  timer0();//查询时间
  display();//显示
	 if(KEY1 == 0)//开始
	 {
		 if(TR0 == 0)//定时器没有打开的时候
		 {
      TR0=1;
		 }
   }
	 else  if(KEY2 == 0)//复位
	 {
          TR0 = 0;    //关闭定时器
		  TF0 = 0;//清楚时间溢出标志
		  t = 0;
		  num = 0;
//		  TR0=1;
   }
	 else  if(KEY3 == 0)//
	 {
		 if(TR0 == 1)//定时器没有打开的时候
		 {
      TR0=0;
		 }
   }

 }
}

void init()//定时器初始化部分
{
 num=t=0;	 //清楚数据
 TMOD=0x01;	//定时器初始化
 TH0=(65536-15536)/256;//定时器赋初值 定时50ms
 TL0=(65536-15536)%256;
 EA=1;
 ET0=1;
}

void timer0()
{
 if(TF0==1)    //查询溢出的时间
 {
 TF0=0;	//清楚溢出标志
 t++;
   if(t==12) //累计时间到1S
   {
    t=0;
    num++;
   }
 }
}

5、proteus8.6仿真

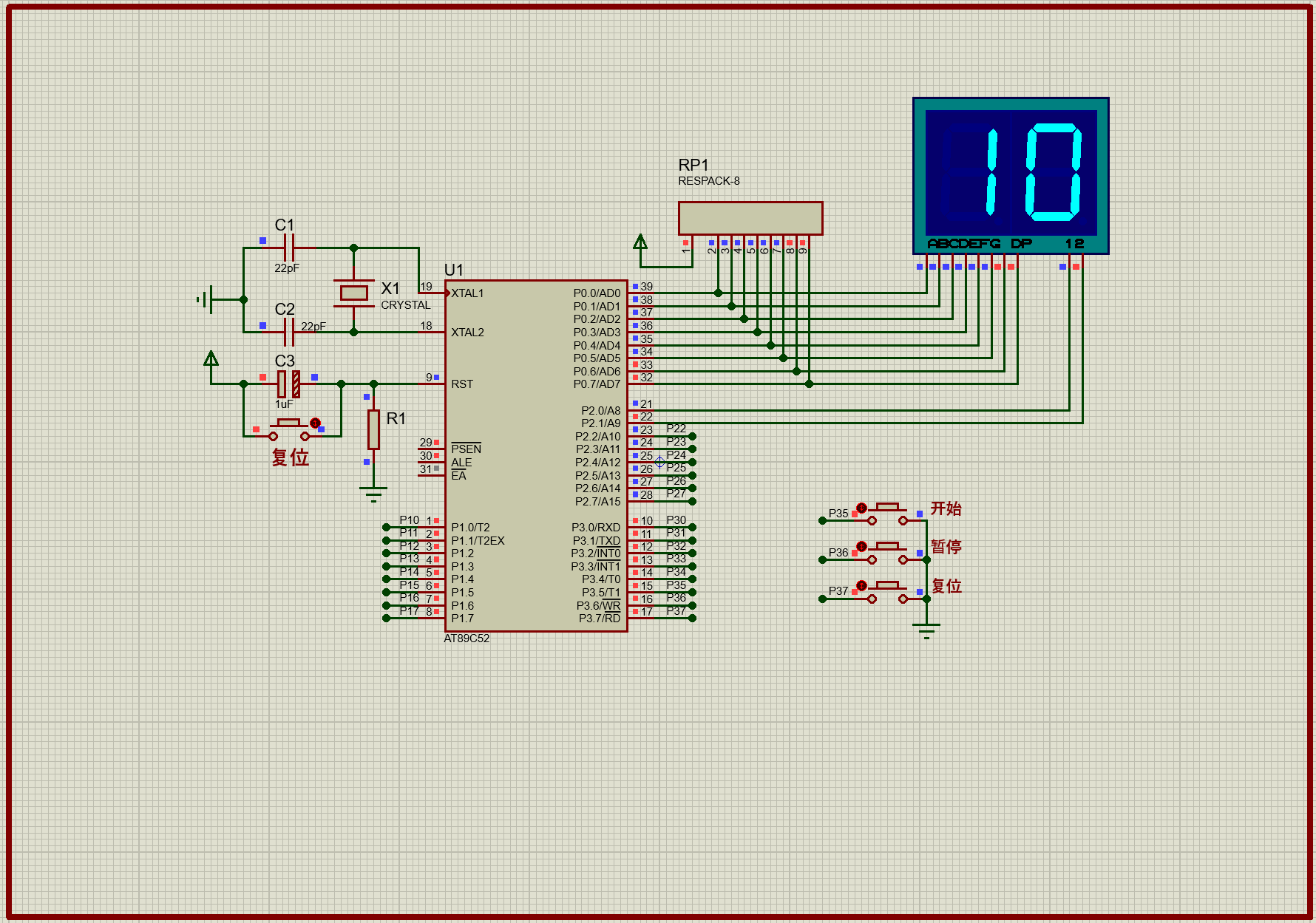

采用proteus8.6软件(内附安装包)实现仿真设计，如下图所示。proteus软件一般存在高低版本兼容问题，该仿真是通过proteus8.6导出的，所以请尽量使用proteus8.6打开文件，低于proteus8.6的版本不能够正常使用，高于proteus8.6的版本除了proteus8.8/8.9理论上可以正常使用。

在这里插入图片描述
