1、简介
该系统由单片机系统、数码管显示系统、独立键盘、蜂鸣器等组成，通过单片机自身的定时计数器溢出标志产生最小计时单元，经过变量的累加和判断后，将数据送入数码显示屏显示。通过按键来控制单片机实现数字时钟的年月日、时分秒、闹钟等功能，并通过P0口的输出在数码管上显示。

2、主要功能
a.通过数码管显示年月日、时分秒、闹钟，初始状态：11-59-50。

b.通过独立按键设置年月日、时分秒、闹钟。

c.通过蜂鸣器显示闹钟状态。

3、环境搭建
资料清单：C程序+仿真+设计报告+使用说明+元件清单+操作视频
仿真版本：Proteus8.6及以上版本
编译平台：Keil C51
编程语言：C语言

4、源程序
使用keil C51软件实现程序编写与编译。

#include<reg51.h>
#define uChar unsigned char
#define uInt  unsigned int

uChar a[]={~0x3f,~0x06,~0x5b,~0x4f,~0x66,~0x6d,~0x7d,~0x07,~0x7f,~0x6f};	//数码管段选码，0——9
uChar b[]={~0xfe,~0xfd,~0xfb,~0xf7,~0xef,~0xdf,~0xbf,~0x7f};	//数码管位选码，高——低
uChar second=50,minute=59,hour=11,month=6,day=1,count; uInt year=2024;
uChar f_nao=0,s_nao=12;		//闹钟分计数，闹钟时计数
uChar wave=0;		//定时器1对0.1ms定时时间进行计数，控制蜂鸣器响的频率
bit flag_nao;		//控制闹钟开关变量 	flag_nao= 0-off;1--on

sbit Key1 = P3^6;       //减
sbit Key2 = P3^4;		//设置
sbit Key3 = P3^5;	    //加
sbit Key4 = P3^7;       //切换时-分-秒、年-月-日
sbit BEEP = P2^2;		//蜂鸣器端口

//函数声明
void Delayms(uInt t); 	//长延时函数
void Dispaly1(uChar second,uChar minute,uChar hour);	//时-分-秒显示
void Dispaly2(uChar day,uChar month,uInt year);			//年-月-日显示
void Keyscan1();										//按键Key4按下次数为双数时（按键Key1~3控制时-分-秒）
void Keyscan2();										//按键Key4按下次数为单数时（按键Key1~3控制年-月-日）
void Keyscan3();
void nao_judge();										//判断闹钟

/*************时-分-秒、年-月-日闪烁函数声明*********************/
void delay(uInt t);											 /***/
void Bright1(uChar second,uChar minute,uChar hour);			 /***/
void Hour_flicker(uChar second,uChar minute,uChar hour);	 /***/
void Minute_flicker(uChar second,uChar minute,uChar hour);	 /***/
void Second_flicker(uChar second,uChar minute,uChar hour); 	 /***/
void Bright2(uChar day,uChar month,uInt year);				 /***/
void Year_flicker(uChar day,uChar month,uInt year);			 /***/
void Month_flicker(uChar day,uChar month,uInt year);		 /***/
void Day_flicker(uChar day,uChar month,uInt year); 			 /***/
/*************时-分-秒、年-月-日闪烁函数声明*********************/

//主函数
void main()
{
	TMOD=0x11;	//置T0、T1都为工作方式1
   	TH0=(65536-10000)/256;
	TL0=(65536-10000)%256;
	TR0=1;	//开启T0
	ET0=1;	//打开T0中断允许位
	IT1=1;	//设置外部中断1为下降沿触发
	IT0=0;	//设置外部中断0为低电平触发
	EX1=1;	//打开外部中断1允许位
	EX0=1;	//打开外部中断0允许位
	PT0=1;	//设置内部定时中断优先级大于外部中断优先级
	EA=1;	//打开中断总允许位

	BEEP=1;
	flag_nao=0;
	while(1)
	{
		static	uChar h=0;
		nao_judge();
		if(Key4==0)
		{
			Delayms(10);
			if(Key4==0)
				while(!Key4);	//空操作，等待按键释放
			h++;
		if(h >= 3)
		{
			h = 0;
		}
		}
			if(h==1)
			{
				Dispaly2(day,month,year);
				Keyscan2();
			}
			if(h==0)
			{
				Dispaly1(second,minute,hour);
				nao_judge();
				Keyscan1();
			}
			if(h==2)
			{
				Dispaly1(0,f_nao,s_nao);
				Keyscan3();
			}
	}
}

5、proteus8.6仿真
采用proteus8.6软件(内附安装包)实现仿真设计，如下图所示。proteus软件一般存在高低版本兼容问题，该仿真是通过proteus8.6导出的，所以请尽量使用proteus8.6打开文件，低于proteus8.6的版本不能够正常使用，高于proteus8.6的版本除了proteus8.8/8.9理论上可以正常使用。

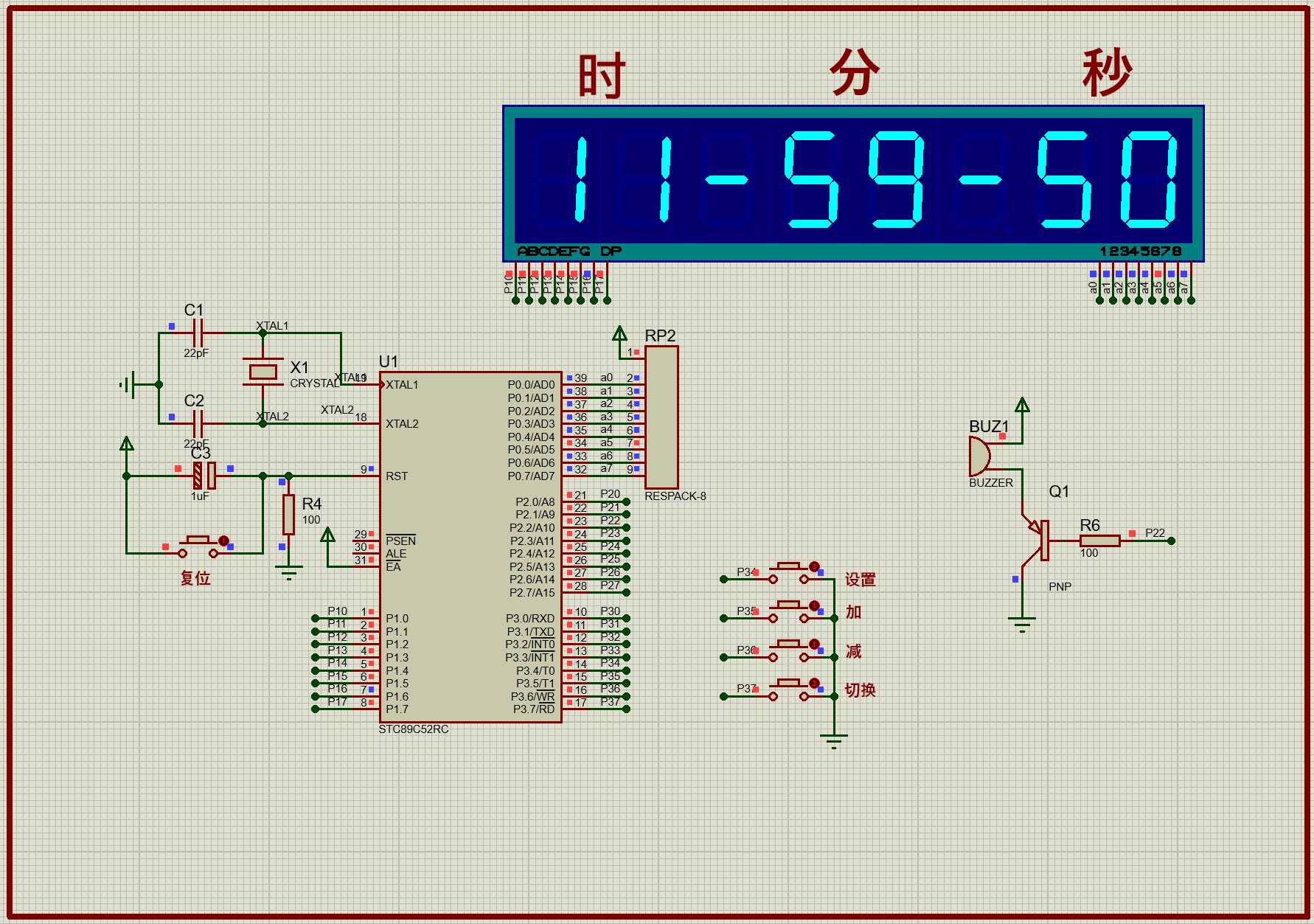

初始界面：
在这里插入图片描述

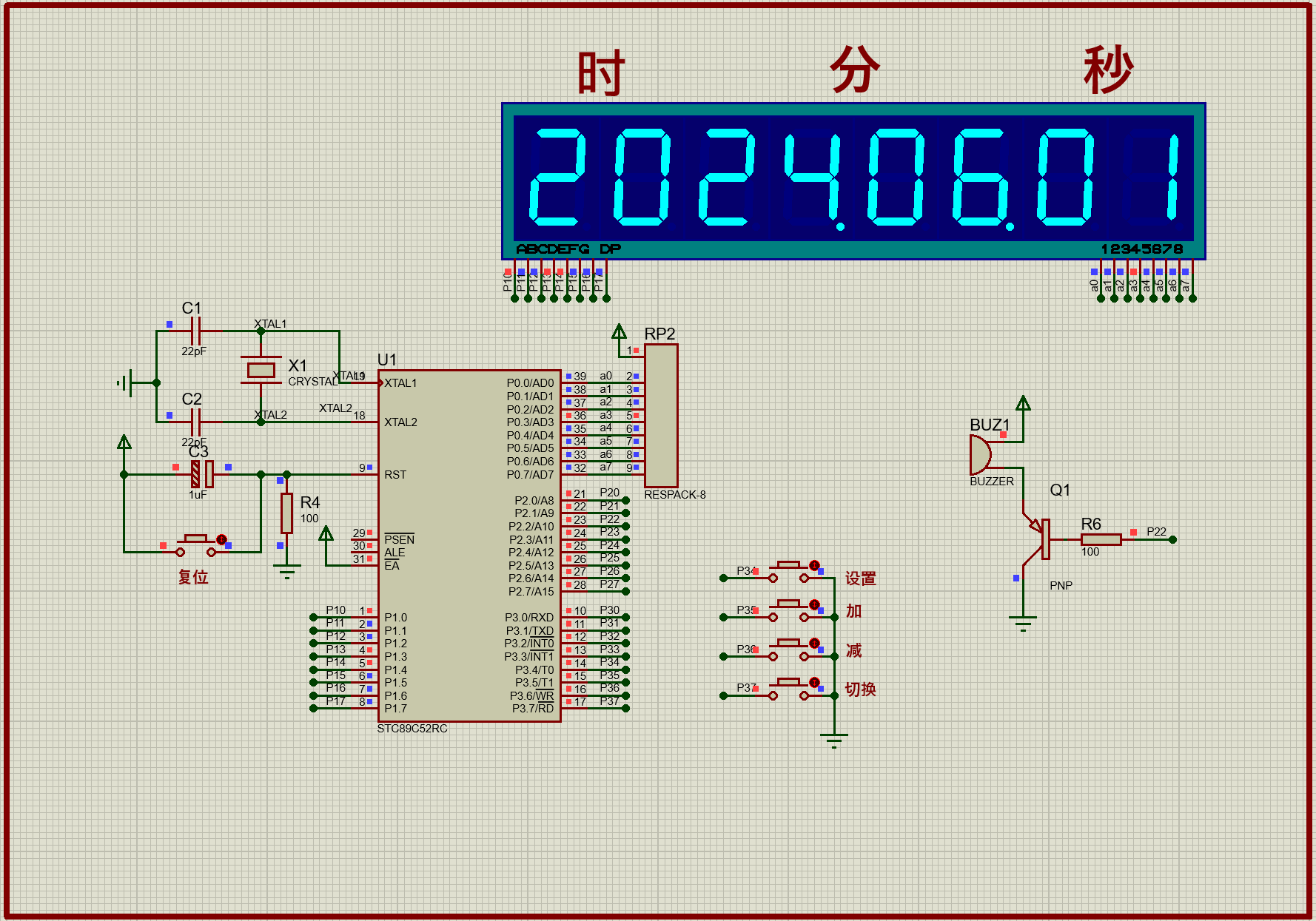

年月日界面：
