1、简介
基于51单片机的电子时钟系统。该系统由单片机系统、数码管显示系统、键盘、蜂鸣器等组成，通过单片机自身的定时计数器溢出标志产生最小计时单元，经过变量的累加和判断后，将数据送入数码显示屏显示。通过按键来控制单片机实现数字时钟的时分秒、闹钟等功能，并通过P0口的输出在数码管上显示。

2、主要功能
a.通过三极管驱动数码管显示时分秒、闹钟，初始状态：00-00-00。

b.通过独立按键设置时分秒、闹钟。

c.通过蜂鸣器显示闹钟状态。

3、环境搭建
资料清单：C程序+仿真+设计报告+使用说明+元件清单+操作视频
仿真版本：Proteus8.6及以上版本
编译平台：Keil C51
编程语言：C语言

4、源程序
使用keil C51软件(内附安装包)实现程序编写与编译。

#include  "Key.h"
#include  "led.h"

uchar timeSetBuff[8]={'0','0',LED_MODE_COUNT,'0','0',LED_MODE_COUNT,'0','0'};//时钟数据缓冲区
uchar alarmSetBuff[8]={'0','0',LED_MODE_ALARM,'0','0',LED_MODE_ALARM,'0','0'};//闹钟时间数据缓冲区
uchar timeDisMod=0x24;                //00100100
uchar secondTemp,minuteTemp,hourTemp;
uchar secondAlarm,minuteAlarm,hourAlarm;
uchar timer0Temp;
uint clock_value;     //用作闹钟用的
uchar alarmKeyCount;                   //闹钟起停键计数
bit alarm_is_ok;                       //闹钟起停状态
bit time_is_ok;                        //时间是否到
bit interface_mod;                     // 显示界面模式，0为主时间界面，1为设置界面

/********************************************************************************************
* 函数名称：定时器0
* 功    能：定时器0初始化
* 入口参数：无
* 出口参数：无
*********************************************************************************************/
void initTimer0(void)	              //定时10ms
{
   TMOD |= 0x01;                        //GATE=0,TR=1运行;C/T=1,counter,0,timer;01十六进制
   TH0 = 0xdc;
   TL0 = 0x00;
   TR0 = 1;	                          //timer0 控制位，为1时启动timer0
   ET0 = 1;                             //timer0 中断使能
}

/********************************************************************************************
* 函数名称：时钟比较
* 功    能：比较时钟和闹钟的时间缓冲区，只比较时和分
* 入口参数：无
* 出口参数：无
*********************************************************************************************/
void timeCompare(void)
{
  if((minuteTemp == minuteAlarm) && (hourTemp == hourAlarm) && (secondTemp == secondAlarm))
  {
     time_is_ok = 1;
	 alarm_is_ok = 0;
	 interface_mod = 1;
  }
}

/********************************************************************************************
* 函数名称：主函数
* 功    能：调用并执行各个子函数
* 入口参数：无
* 出口参数：无
*********************************************************************************************/
void main()
{
 uchar keyRead;
 init_led();
 init_key();
 initTimer0();
 timer0Temp = 0x00;
 secondTemp = 0x00;
 minuteTemp = 0x00;
 hourTemp = 0x0c;
 secondAlarm = 0x00;
 minuteAlarm = 0x00;
 hourAlarm = 0x00;
 alarmKeyCount = 0x02;
 alarm_is_ok = 0;     //默认状态停止
 time_is_ok = 0;      //默认时间未到
 interface_mod = 0;
 sei();

5、proteus8.6仿真
采用proteus8.6软件(内附安装包)实现仿真设计，如下图所示。proteus软件一般存在高低版本兼容问题，该仿真是通过proteus8.6导出的，所以请尽量使用proteus8.6打开文件，低于proteus8.6的版本不能够正常使用，高于proteus8.6的版本除了proteus8.8/8.9理论上可以正常使用。

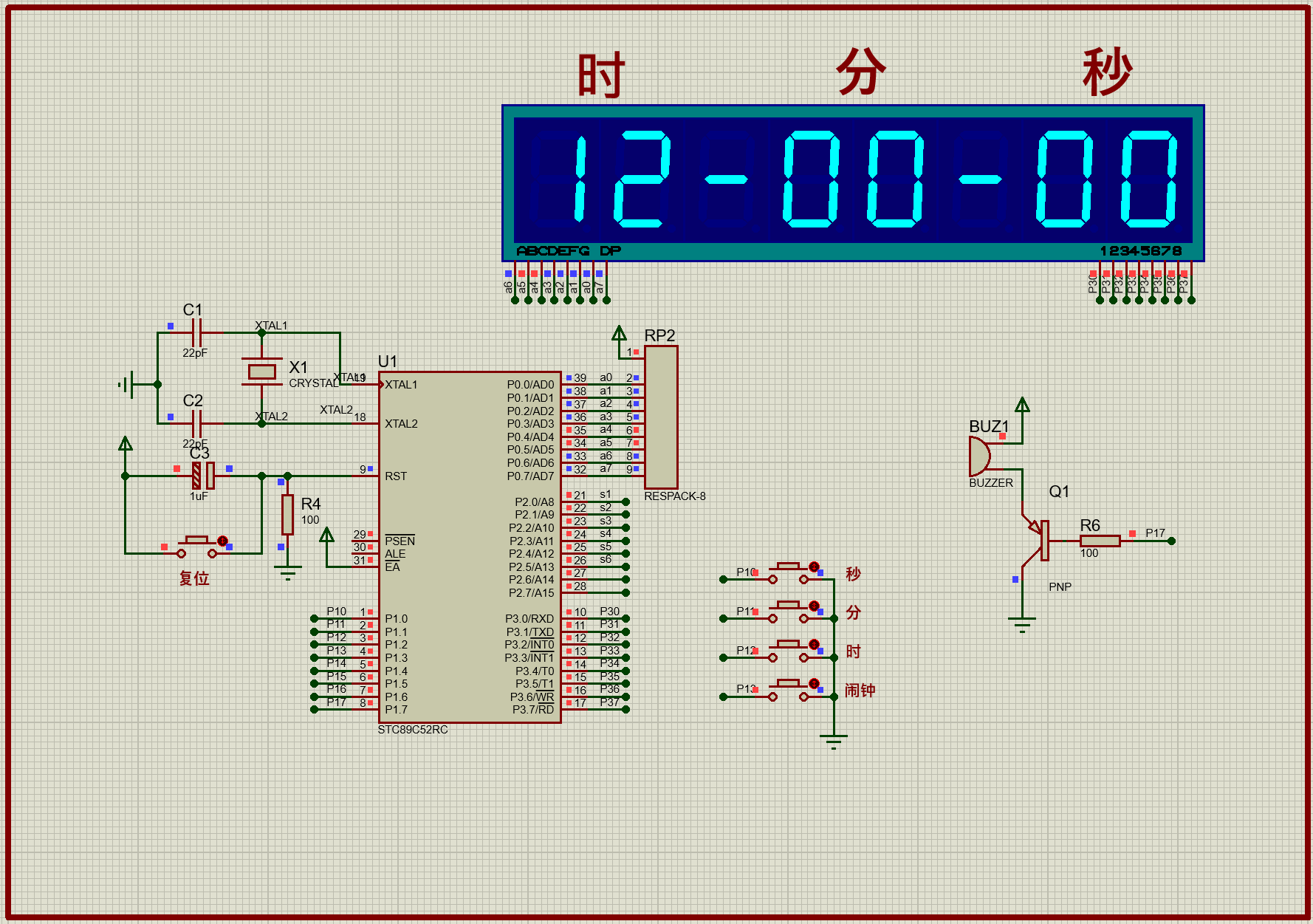

时钟界面：
在这里插入图片描述
闹钟设置：
