I03基于51单片机的时钟+秒表设计

原创已于 2025-09-14 10:00:41 修改 · 453 阅读

CC 4.0 BY-SA版权

文章标签：

于 2025-04-23 11:08:49 首次发布

1、简介
基于51单片机的电子时钟系统。该系统由单片机系统、数码管显示系统、独立键盘等组成，通过单片机自身的定时计数器溢出标志产生最小计时单元，经过变量的累加和判断后，将数据送入数码显示屏显示。通过按键来控制单片机实现数字时钟的时分秒、秒表等功能，并通过P0口的输出在数码管上显示。

2、主要功能
a.通过三极管驱动数码管显示时分秒、秒表，初始状态：12-59-50。

b.通过独立按键设置时和分、秒表。

3、环境搭建

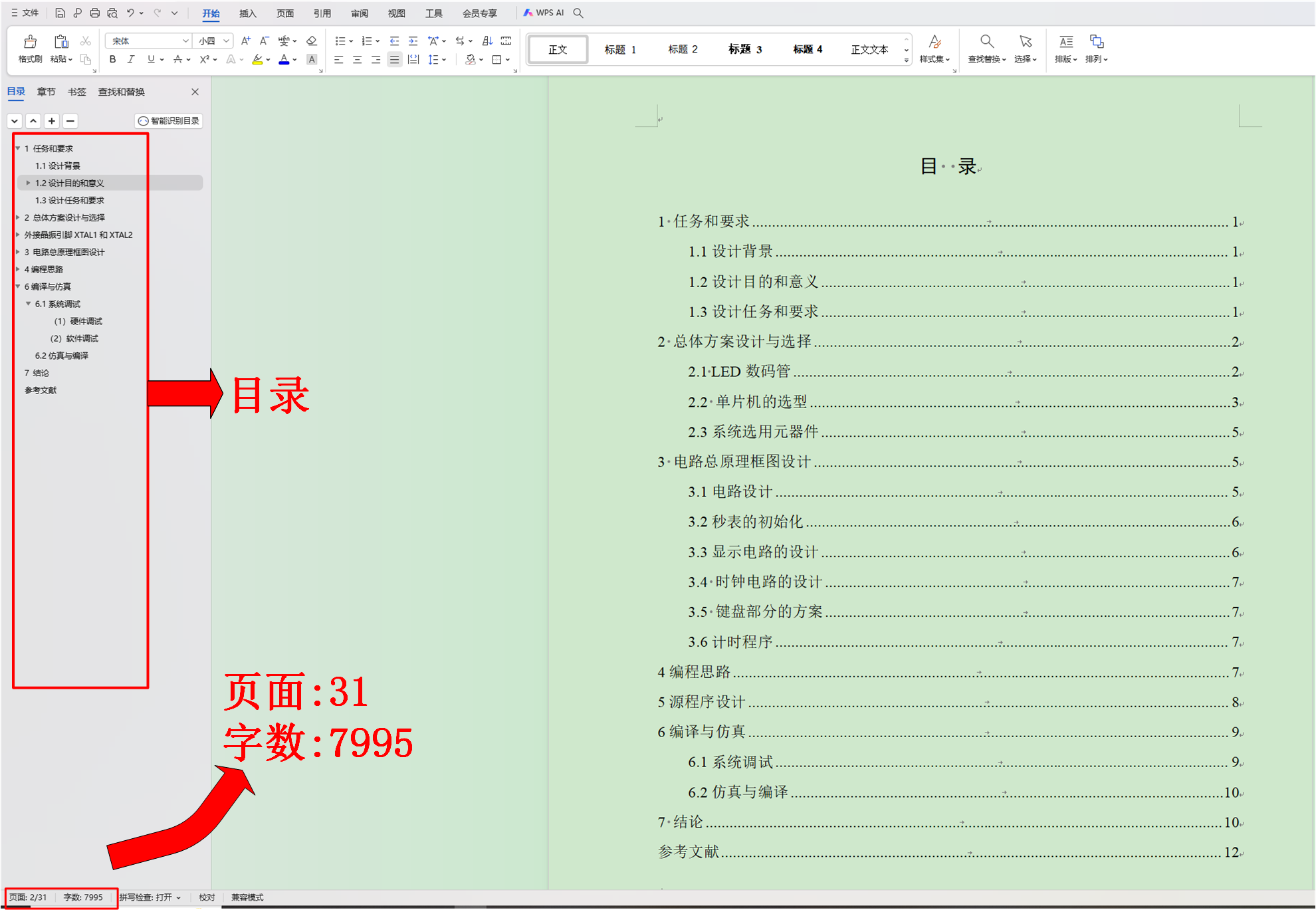

资料清单：C程序+仿真+设计报告+使用说明+元件清单+操作视频
仿真版本：Proteus8.6及以上版本
编译平台：Keil C51
编程语言：C语言

4、源程序
使用keil C51软件(内附安装包)实现程序编写与编译。

#include<reg52.h>

#define uchar unsigned char
#define uint unsigned int

uchar code Tab0[]=		//定义数码管数组，没有小数点
{
	0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f
};
uchar code Tab1[]=		//定义数码管数组，有小数点
{
	0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f
};

sbit K1=P3^2;			//模式选择键，本程序三种模式，分别是时间显示、秒表、时间设置
sbit K2=P3^3;			//设置时间时加一/开始（暂停）秒表按键
sbit K3=P3^4;			//切换设置位/清零秒表按键

void Delay(uchar x);		//延时函数
void Display0(); 		//时间显示函数
void Display1(); 		//秒表显示函数
void Display2();		//时间设置显示函数
void Init(); 			//中断初始化函数
void Mode_K1();			//模式切换函数
void KEY_MiaoBiao();	//检测秒表操作按键
void KEY_Time_Set();	 //检测时间设置按键


uchar Hours=12,Minutes=59,seconds=50;		//分别定义三个变量表示时、分、秒
uchar Time0_bit=0;			//用于定时器0的溢出标志
bit Set_Time=0;				//设置时 闪烁时长的标志位
bit Set0=0;					//设置时间标志，确定是设置‘分’还设置‘时’
uchar K1_bit=0;		  		//用于模式切换的标志
uchar Miao_Biao0,Miao_Biao1,Miao_Biao2,Miao_Biao3,Miao_Biao4;		//用于秒表的变量

void main()
{
	Init();										//中断初始化
	while(1)									//死循环
		{
			Mode_K1();							//模式扫描
			switch(K1_bit)		 				//模式选择
				{
					case 0:
						{
							Display0();			//显示时间
							break;
						}
					case 1:
						{
							Display1();	 		//显示秒表
							KEY_MiaoBiao();		//扫描秒表操作
							break;
						}
					case 2:
							{
								Display2();		//设置时间时的显示程序，可闪烁定位
								KEY_Time_Set();	//扫描按键
								break;
							}
				}
		}
}

5、proteus8.6仿真
采用proteus8.6软件(内附安装包)实现仿真设计，如下图所示。proteus软件一般存在高低版本兼容问题，该仿真是通过proteus8.6导出的，所以请尽量使用proteus8.6打开文件，低于proteus8.6的版本不能够正常使用，高于proteus8.6的版本除了proteus8.8/8.9理论上可以正常使用。

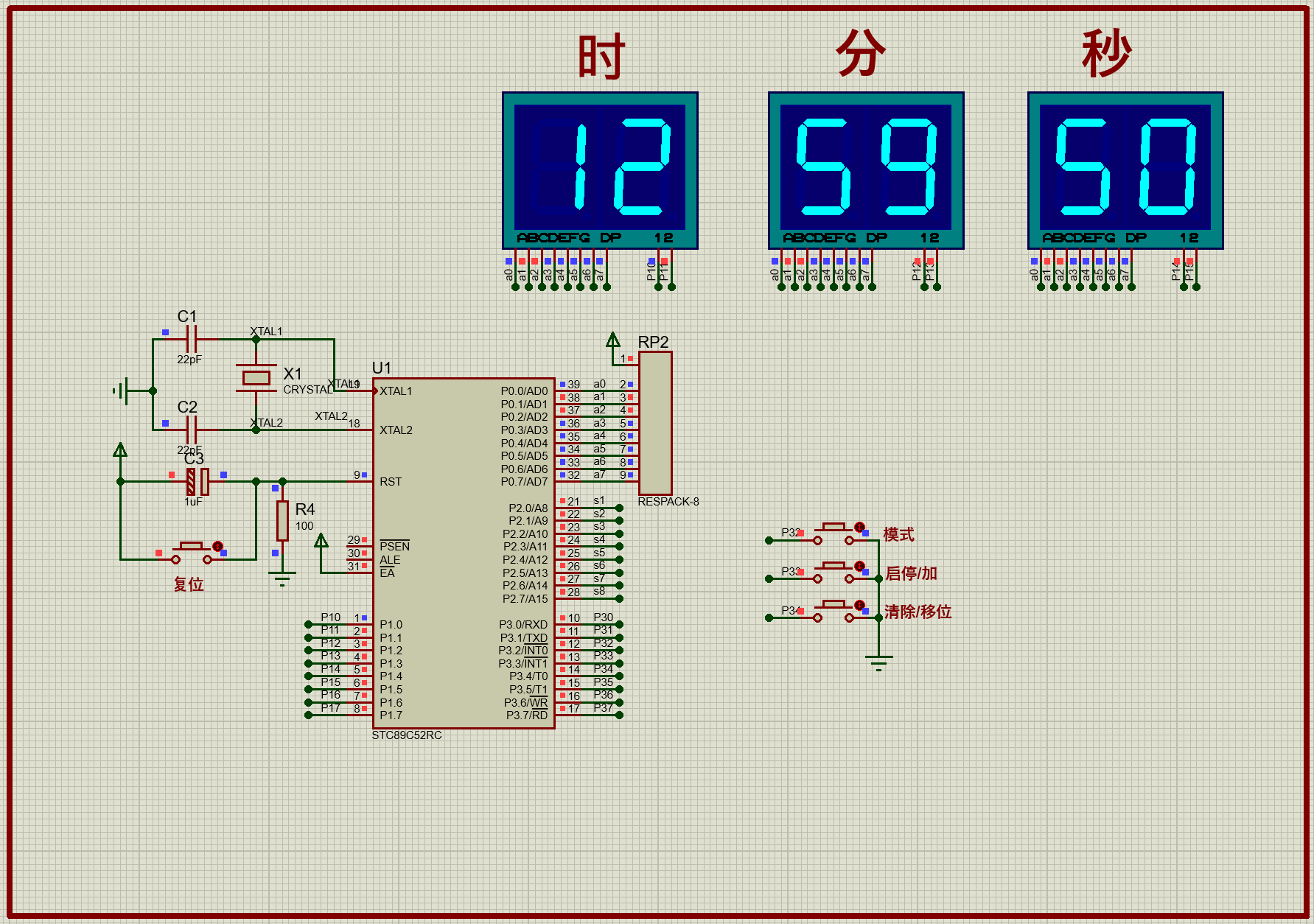

时钟界面：
在这里插入图片描述

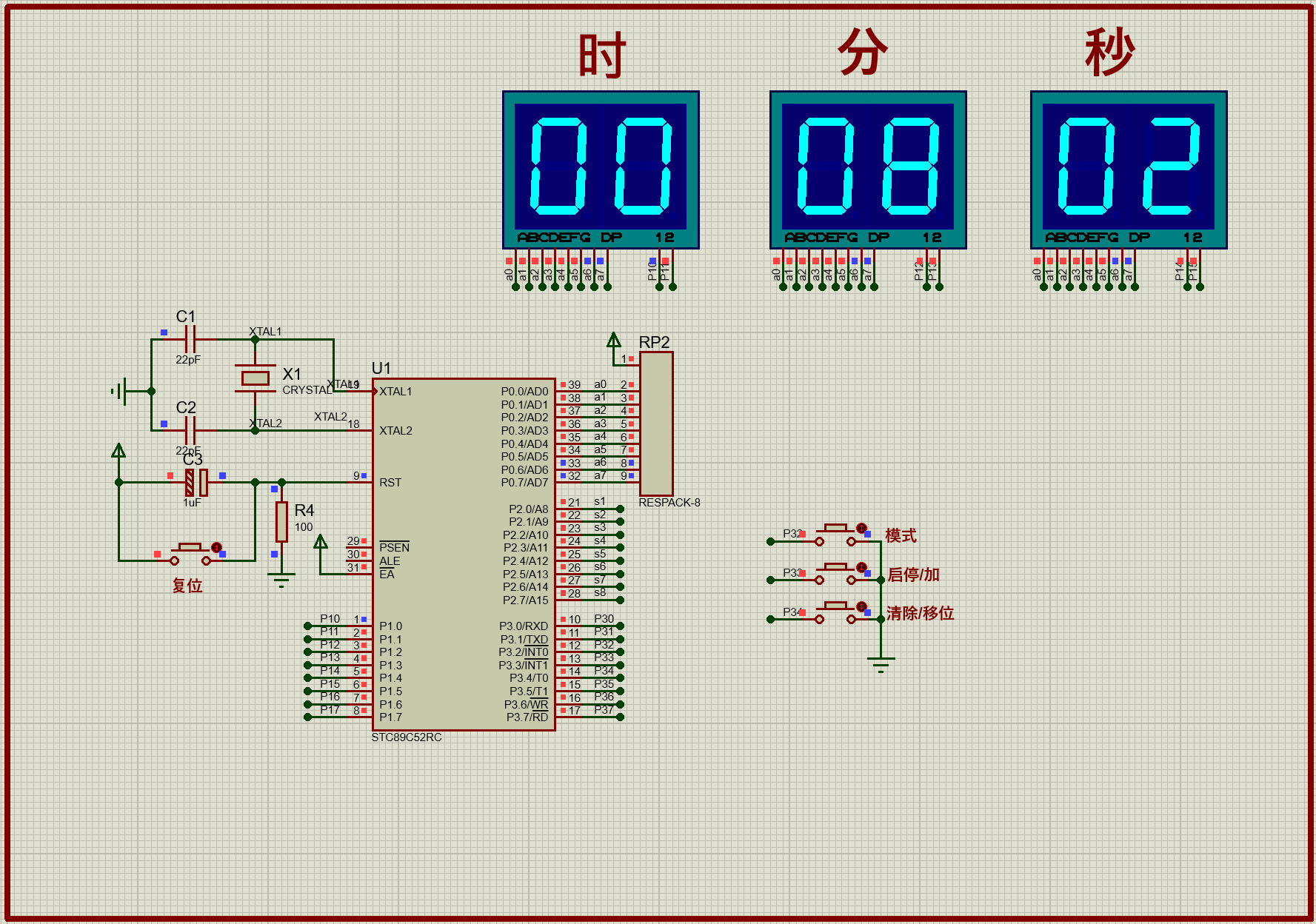

秒表界面：
