1.多摩川协议格式介绍

1.1 多摩川协议概述

多摩川通讯协议是一种基于RS485接口的串行通讯协议，采用差分两线制，通讯波特率为2.5Mbps，数据长度为8位。该协议采用主从模式，由主机发起通讯请求，从机响应主机的请求。

多摩川通讯协议的数据帧由以下几个部分组成：

  • 起始位：一个固定为1的比特，用于标志数据帧的开始。

  • 控制字段 (CF)：4位比特，用于指示数据帧的类型和功能。

  • 状态字段 (SF)：8位比特，用于指示编码器的状态信息。

  • 数据字段 (DF)：17位比特，用于表示编码器的绝对位置信息。

  • 循环冗余校验 (CRC)：16位比特，用于校验数据帧的完整性。

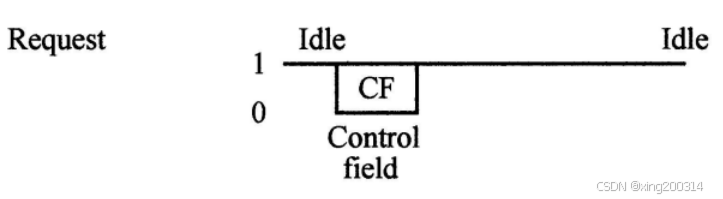

发送数据帧：

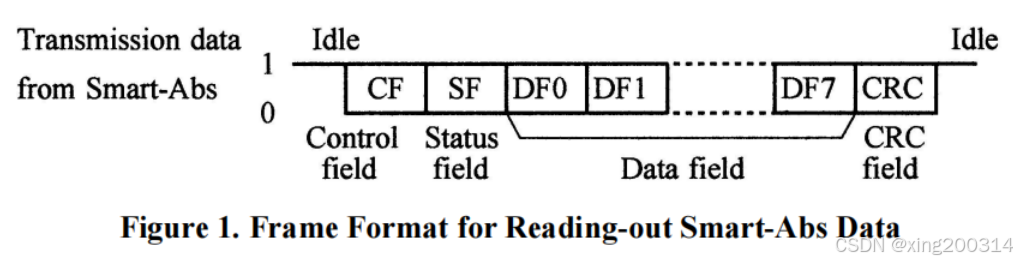

接收数据帧：

1.2 协议格式每部分含义

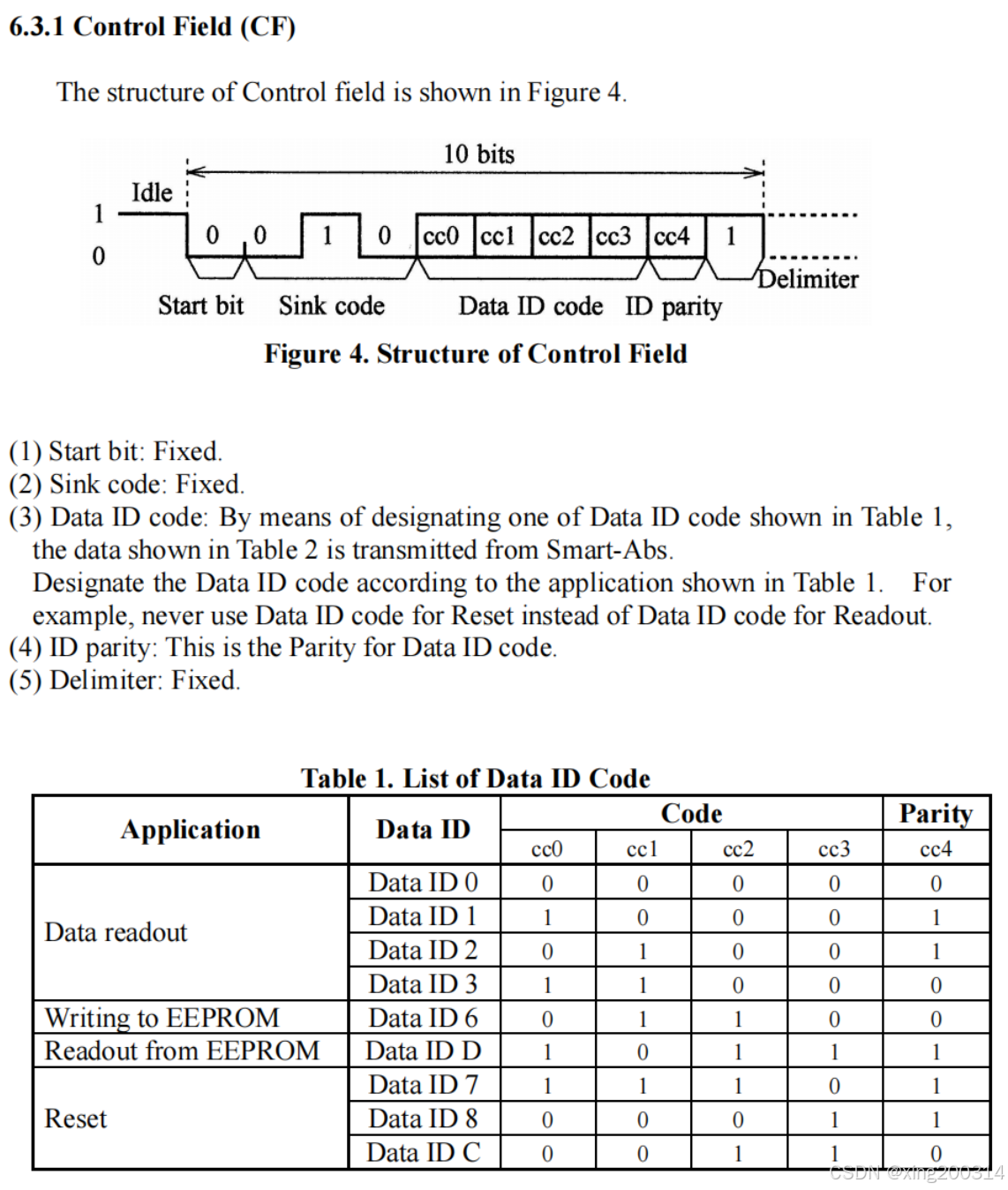

1.2.1 控制字段 (CF)

Start bit：起始位，固定1

Sink code：保留位，固定010

Data ID code+ID parity：决定指令，根据需要确定

根据上述表格，总结指令如下，直接使用就行：

#define DataId0 0x02 /*读取单圈*/
#define DataId1 0x8A /*读取圈数*/
#define DataId2 0x92 /*读取编码器编号*/
#define DataId3 0x1A /*读取单圈+圈数*/
#define DataId6 0x32 /*写EEPROM*/
#define DataIdD 0xEA /*读EEPEOM*/
#define DataId7 0xBA /*重置错误ERROR*/
#define DataId8 0xC2 /*重置圈数*/
#define DataIdC 0x62 /*重置圈数与ERROR*/

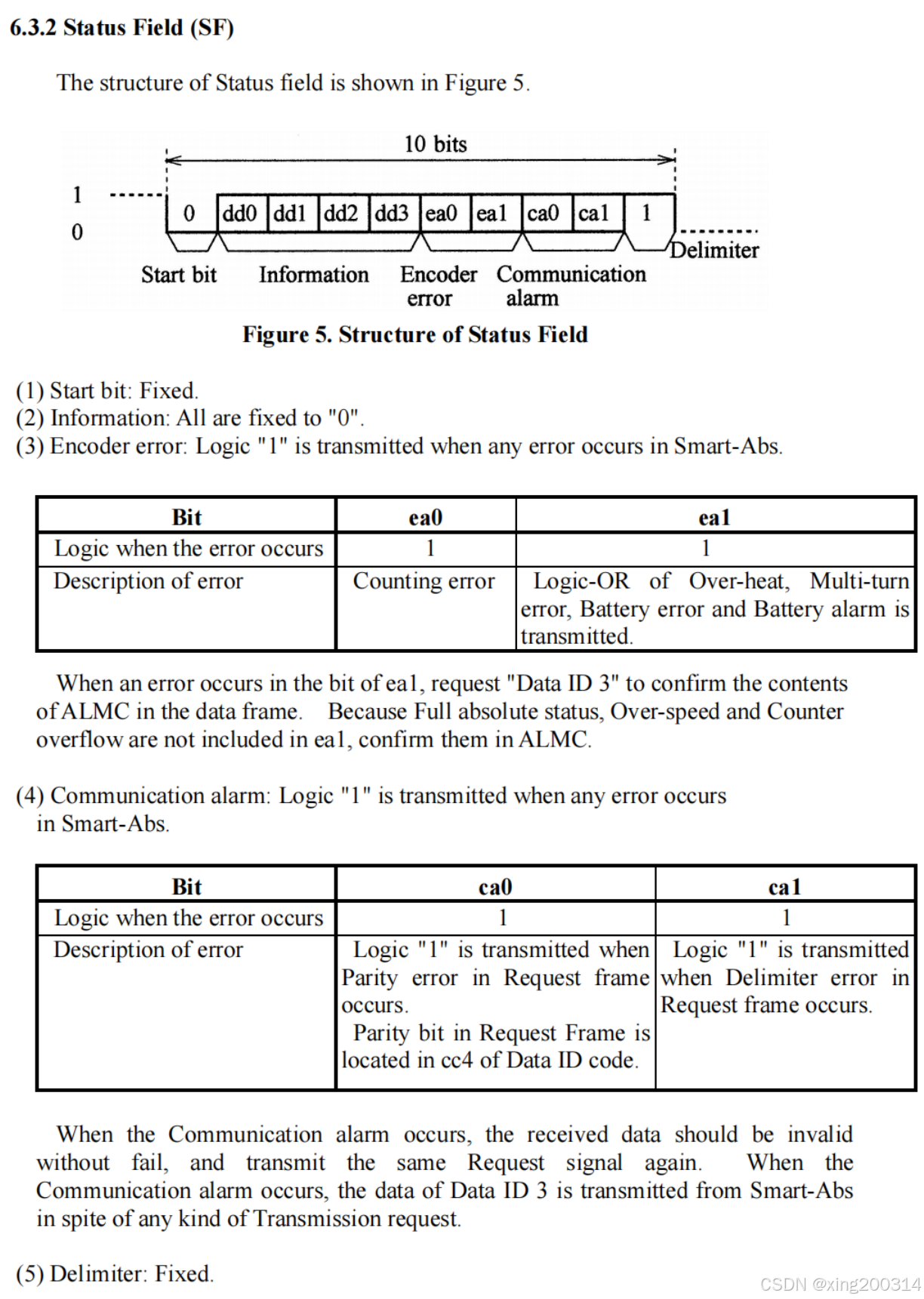

 1.2.2 状态字段 (SF)

Start bit：起始位，固定0

Information：4位固定为0

Encoder error：出现smart-Abs错误为1

  • ea0：计数错误

  • ea1：逻辑错误、过热、多轮错误、电池报警

Communication alarm：出现smart-Abs错误为1

  • ca0：奇偶校验错误（CF-cc4）

  • ca1：分隔符错误

Delimiter：固定为1

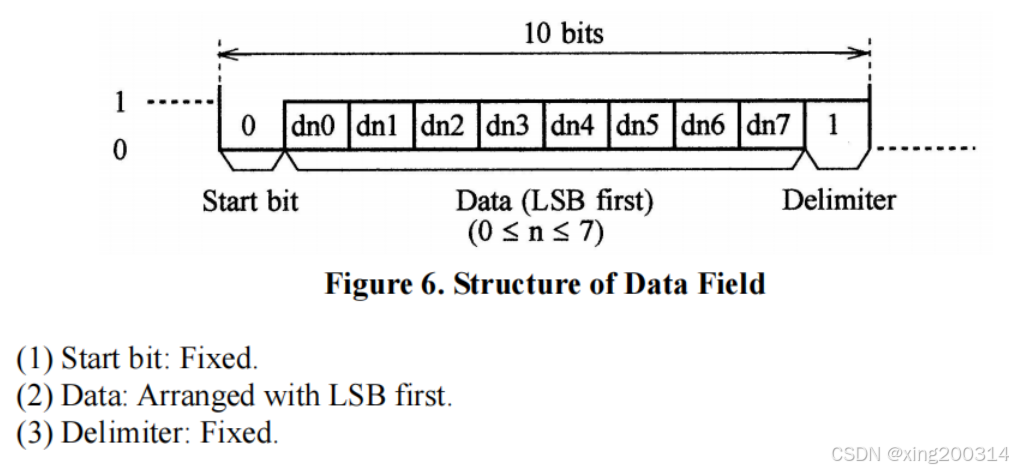

1.2.3 数据字段 (DF)

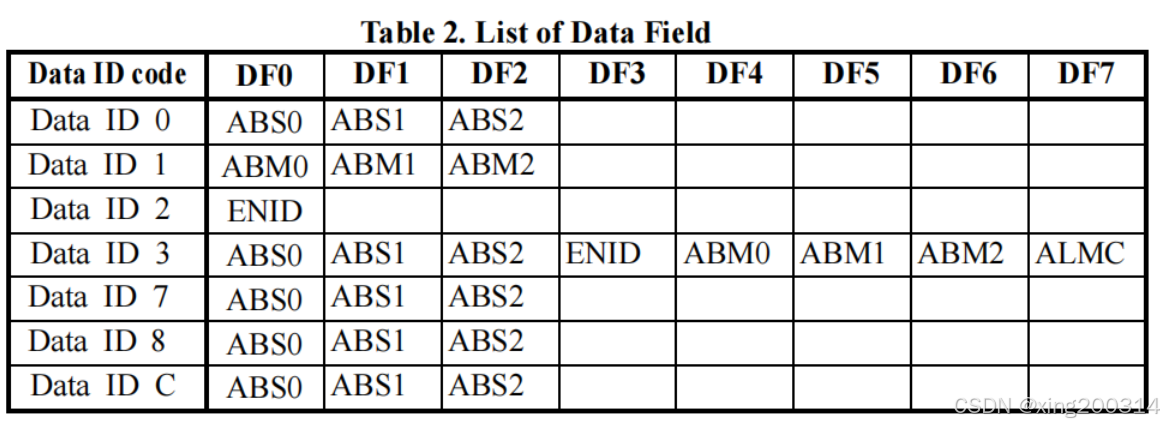

根据单片机发出的CF的不同，编码器返回的DF也会随之而不同

Data ID 0（读取单圈位置）：

ABS0~ABS2：表达的是编码器的单圈值，并且因为串口的传输是小端通讯，因此

编码器单圈位置值 = (ABS2 << 16) | (ABS1 << 8) | (ABS0 << 0)

本人采用的编码器是14位的（根据自己采用的编码器决定数值范围，也有17位和32位的编码器），一直向一个方向拧，数值会循环0 ~16383（2^14=16384)

Data ID 1（读取圈数）：

ABM0~ABM2: 表达的是编码器的圈数值

圈数 = (ABM2 << 16) | (ABM1 << 8) | (ABM0 << 0)

Data ID 2（读取编码器编号）：

ENID是编号值

Data ID 3（读取单圈+圈数）：

单圈和圈数的计算见上述

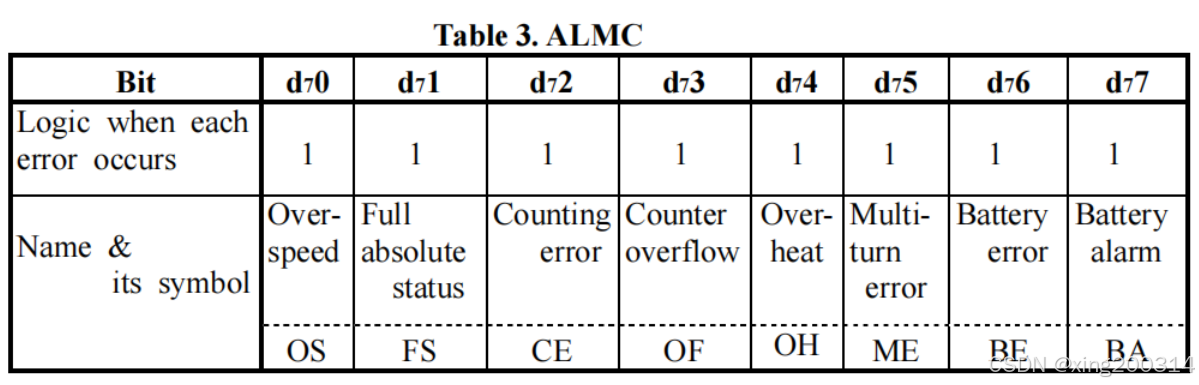

ALMC：编码器错误，每一位表达了不同的错误

Data ID 7（重置错误ERROR）：

Data ID 8（重置圈数）：

Data ID C（重置圈数和错误ERROR）：

1.2.4 循环冗余校验 (CRC)

CRC 校验判断前方的传输是否正确

Start bit：起始值，固定0

CRC code：CRC校验值

编码器采用的是CRC8校验，算法编写思路如下：

  1. 将数据左移8位，后面补0

  2. 和8次幂的生成多项式（X^8+1 -> 0x101 简写成0x01）进行模2运算，得到余数为8位的CRC校验码

代码已经写好了，可以直接拿去使用！

unsigned char CRC8_MAXIM(unsigned char *dat, unsigned int len)
{
    unsigned char crc_value = 0x00, j; //初始值0x00
    unsigned int i;
    for (i = 0; i < len; i++)
    {
        crc_value ^= *dat++;
        for (j = 0; j < 8; j++)
        {
            if (crc_value & 0x80)
            {                                        // LSB最低位比较0x80
                crc_value = (crc_value << 1) ^ 0x01;
            }
            else
            {
                crc_value = (crc_value << 1);
            }
        }
    }
    return crc_value;
}

1.3 多摩川协议时序要求

根据时序要求，发送和接收之间需要有一定时间间隔，因为每个人的环境都不一样，这个需要大家实际去测试，本人的时间间隔在后面的主逻辑编写中有写，大家可以参考使用，我实际测下来是间隔40us可以正常接收，30us就会丢数据。

好啦，上述是对多摩川协议的一个介绍，下面就正式开始采用STM32编程获取多摩川编码器的数据！

2. STM32编写程序

本人采用的是标准库，并且使用串口的DMA来接收不定长数据

首先配置串口

void RS485_Init(void)
{
    // 1.开启USART和GPIO时钟
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_USART1, ENABLE);
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);

    // 2.GPIO初始化，TX（PA9）配置为输出，RX配置为输入
    GPIO_InitTypeDef GPIO_InitStructure;
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;
    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_9;
    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_Init(GPIOA, &GPIO_InitStructure);

    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU;
    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_10;
    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_Init(GPIOA, &GPIO_InitStructure);

    //RS485使能引脚 PA8
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;    // 输入输出使能引脚 推挽输出
    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_8;
    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_Init(GPIOA, &GPIO_InitStructure);

    // 3.配置USART
    USART_InitTypeDef USART_InitStucture;
    USART_InitStucture.USART_BaudRate = 2500000;       // 波特2500000
    USART_InitStucture.USART_HardwareFlowControl = USART_HardwareFlowControl_None;
    USART_InitStucture.USART_Mode = USART_Mode_Rx | USART_Mode_Tx;    // 串口模式 发送和接收
    USART_InitStucture.USART_Parity = USART_Parity_No;     // 无校验
    USART_InitStucture.USART_StopBits = USART_StopBits_1;    // 停止位1
    USART_InitStucture.USART_WordLength = USART_WordLength_8b;    // 字长 8b
    USART_Init(USART1, &USART_InitStucture);

    // 4.开中断 使用串口空闲中断
    USART_ITConfig(USART1, USART_IT_IDLE, ENABLE); // 开启串口接收数据的空闲中断

    /*NVIC分组*/
    NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2); // 配置NVIC为分组2

    /*NVIC配置*/
    NVIC_InitTypeDef NVIC_InitStructure;
    NVIC_InitStructure.NVIC_IRQChannel = USART1_IRQn;         // 选择配置NVIC的USART1
    NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;           // 指定NVIC线路使能
    NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 0; // 指定NVIC线路的抢占优先级1
    NVIC_InitStructure.NVIC_IRQChannelSubPriority = 0;        // 指定NVIC线路的响应优先级1
    NVIC_Init(&NVIC_InitStructure);

    USART_DMACmd(USART1, USART_DMAReq_Tx | USART_DMAReq_Rx, ENABLE); // 使能DMA串口发送和接受请求

    // 5.打开USART1
    USART_Cmd(USART1, ENABLE);
}

 下面配置DMA

void DMA_USARTInit(void)
{
    // 开启DMA时钟
    RCC_AHBPeriphClockCmd(RCC_AHBENR_DMA1EN, ENABLE);
    // DMA配置
    DMA_DeInit(DMA1_Channel4); // DMA1 通道4，寄存器复位 USART1_Tx
    DMA_DeInit(DMA1_Channel5); // DMA1 通道5，寄存器复位 USART1_Rx
    DMA_InitTypeDef DMA_InitStruct;

    // RX DMA1 通道5
    DMA_InitStruct.DMA_BufferSize = RxBufferSize;    // 定义了接收的最大长度
    DMA_InitStruct.DMA_DIR = DMA_DIR_PeripheralSRC;     // 串口接收，方向是外设->内存
    DMA_InitStruct.DMA_M2M = DMA_M2M_Disable;   //方向是外设到内存，所以关闭内存到内存
    DMA_InitStruct.DMA_MemoryBaseAddr = (uint32_t)uart1RecvData; // 存储在uart1RecvData
    DMA_InitStruct.DMA_MemoryDataSize = DMA_MemoryDataSize_Byte; //内存数据宽度，字节长度
    DMA_InitStruct.DMA_MemoryInc = DMA_MemoryInc_Enable;    // 内存递增，每次串口收到数据存在内存，下次收到自动存储在内存的下一位置
    DMA_InitStruct.DMA_Mode = DMA_Mode_Normal;  // 正常模式 (不循环) 发送由程序控制
    DMA_InitStruct.DMA_PeripheralBaseAddr = (uint32_t) & (USART1->DR);  // 发送数据位置，串口
    DMA_InitStruct.DMA_PeripheralDataSize = DMA_PeripheralDataSize_Byte; // 外设的数据宽度，按照字节存
    DMA_InitStruct.DMA_PeripheralInc = DMA_PeripheralInc_Disable;  // 发送不递增
    DMA_InitStruct.DMA_Priority = DMA_Priority_High;                     // 优先级
    DMA_Init(DMA1_Channel5, &DMA_InitStruct);

    // TX DMA1 通道4
    DMA_InitStruct.DMA_BufferSize = 0;        // 发送缓冲区的大小，初始化0 不发送
    DMA_InitStruct.DMA_DIR = DMA_DIR_PeripheralDST; // 发送是方向外设到内存，内存作为目的地
    DMA_InitStruct.DMA_MemoryBaseAddr = (uint32_t)uart1SendData; // 发送内存地址
    DMA_Init(DMA1_Channel4, &DMA_InitStruct);

    DMA_Cmd(DMA1_Channel5, ENABLE);  // 使能接收
    DMA_Cmd(DMA1_Channel4, DISABLE); // 禁止发送
}

串口是采用RS485形式，需要使能RS485控制引脚

void RS485_TxENABLE(void)
{
    GPIO_WriteBit(GPIOA, GPIO_Pin_8, Bit_SET); // 485的使能引脚，高电平为使能发
    Delay_us(5);
}

void RS485_RxENABLE(void)
{
    GPIO_WriteBit(GPIOA, GPIO_Pin_8, Bit_RESET); // 485的使能引脚，低电平为使能接收
    //Delay_us(5);
}

采用DMA发送

void DMA_Tx(void)
{
    DMA_Cmd(DMA1_Channel4, DISABLE);
    DMA_SetCurrDataCounter(DMA1_Channel4, TxBufferSize);
    DMA_Cmd(DMA1_Channel4, ENABLE);
    while (DMA_GetFlagStatus(DMA1_FLAG_TC4) == RESET)
        ;
    DMA_ClearFlag(DMA1_FLAG_TC4);
}

串口采用空闲中断接收

void USART1_IRQHandler(void)
{
    uint16_t clear;

    if (USART_GetITStatus(USART1, USART_IT_IDLE) == SET) // 产生空闲中断
    {
        RS485_RXFlag = 1; // 接收一包数据完成
        //Rx_index = RxBufferSize - DMA_GetCurrDataCounter(DMA1_Channel5);
        Rx_index=RxBufferSize-DMA1_Channel5->CNDTR;
        // 清除空闲中断
        clear = USART1->SR;
        clear = USART1->DR;
       // USART_ClearITPendingBit(USART1, USART_IT_IDLE);

    }

}

基本配置完成，下面就可以编写主逻辑了

uint8_t uart1RecvData[RxBufferSize]; // 接收数据缓冲
uint8_t uart1SendData[TxBufferSize]; // 发送数据缓冲

uint16_t Rx_index = 0; // 接收数据的长度
uint8_t RS485_RXFlag = 0; // 串口接收的标志位变量

#define RxBufferSize 6
#define TxBufferSize 1

int main(void)
{
	RS485_Init();
    DMA_USARTInit();
    uart1SendData[0]=0x02;//一直发送指令0x02
    RS485_RxENABLE();

    while(1)
    {
        RS485_TxENABLE();
        DMA_Tx();
        Delay_us(3);
        RS485_RxENABLE();
	    Delay_us(40);

        if (RS485_RXFlag == 0)
        {
            RS485_RxENABLE();
        }

        if (RS485_RXFlag == 1)
        {
            RS485_RXFlag = 0;
            Rx_index = 0;
            Rx_Error();
            DMA_Rx();
            DMA_Cmd(DMA1_Channel5, DISABLE);
            DMA1_Channel5->CNDTR = RxBufferSize;
            DMA_Cmd(DMA1_Channel5, ENABLE);
        }

    }
}

3. 实际效果

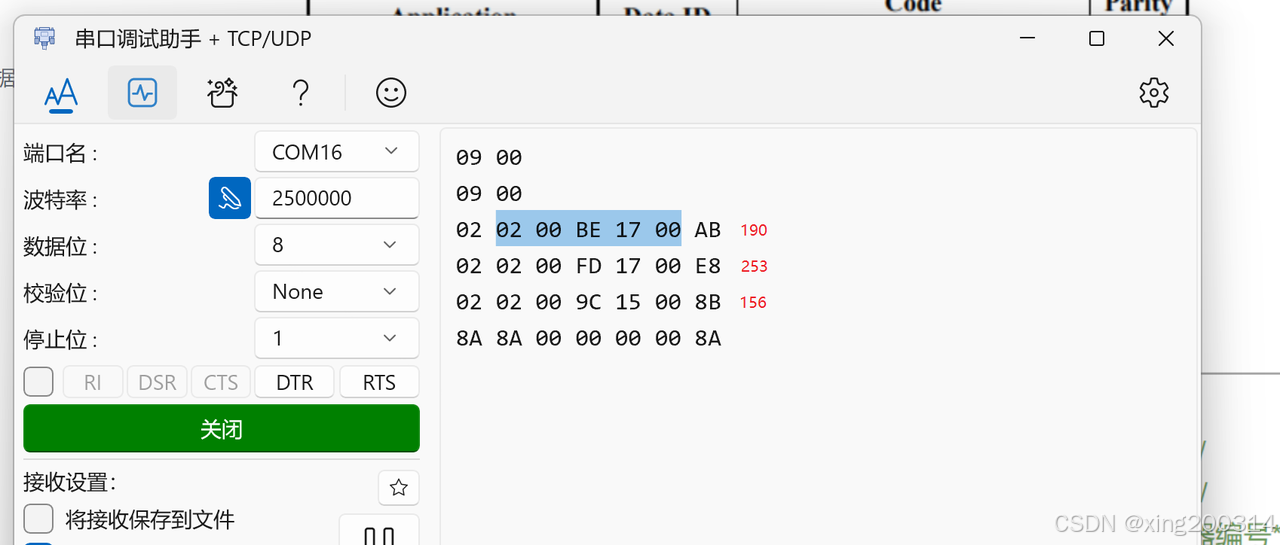

把多摩川编码器连接至单片机上，下载程序发送，可以看到接收回正确数据
