AD17画PCB步骤总结

AD17画PCB步骤总结（只是大概流程，还有很多细节没有抠到）
1、新建一个PCB工程，在工程里添加原理图，PCB，元器件库，元器件封装库，如下图。

2、根据安装的元器件库绘制原理图，库里面没有的元器件，自己去元器件库绘制，然后添加元器件封装，没有的根据手册数据绘制。
原理图绘制大致如下：

元器件封装库的绘制可以自己手绘，可以采取元件向导：

3、给原理图添加好封装以后，给元器件进行自动编号，然后编译原理图，在Messages选项中查看有没有错误。

到此处，大致一切准备就绪，紧接着生成PCB。
4、生成PCB以后，首先删除Room，然后通过原理图框选取各个模块在不同的位置，设置板框大小，然后进行器件布局。
5、PCB器件布局完成以后，近下来的任务就是布线，布线进行之前，需要对布线规则进行如下设置：

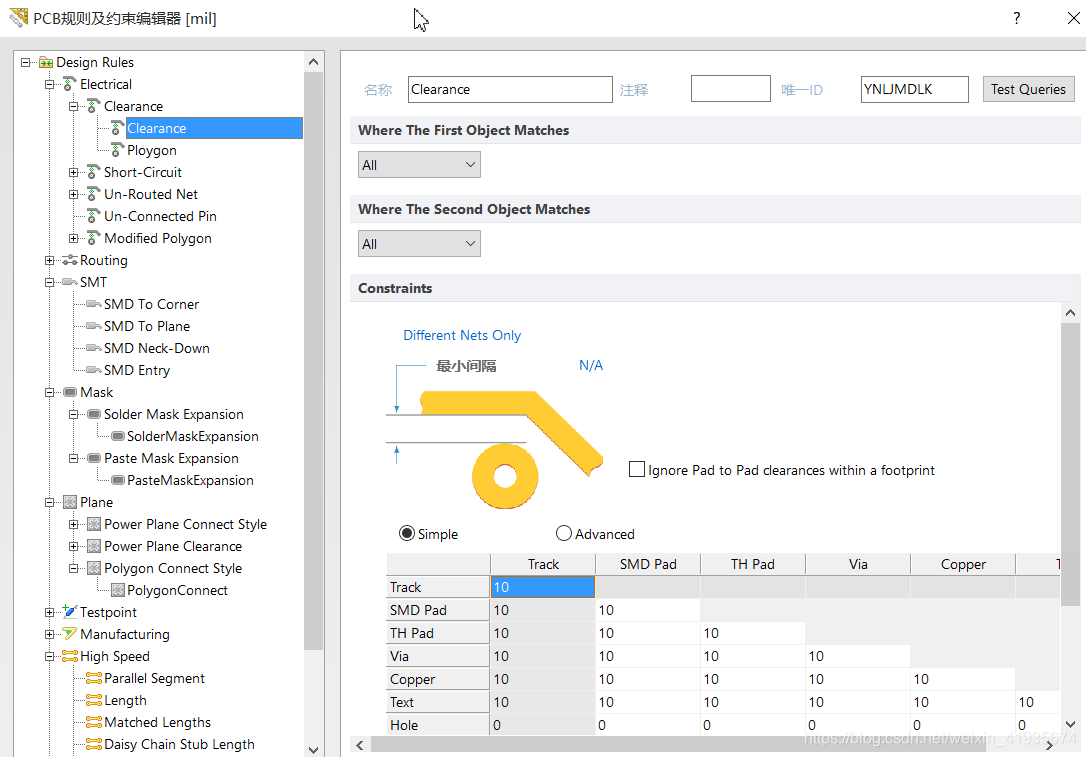

1、设置布线间距规则
此处系统默认间距为10mil，可根据板厂生产能力适当减小间距。
2、铜皮间距规则
